वायमेटिक अवयव श्रृंखला

SOLH CDUJB अल्ट्रा-कम्प्याक्ट फ्री माउन्ट सिलिन्डर सीमित स्थापना ठाउँ भएका उपकरणहरूको लागि विकसित गरिएको छ। परम्परागत CU श्रृंखलाको तुलनामा, यसको लम्बाइ 64% र भोल्युम 70% ले घटाइएको छ। स्क्वायर कम्प्याक्ट बडीले अतिरिक्त कोष्ठक बिना बहु-सतह प्रत्यक्ष माउन्टिंग समर्थन गर्दछ। उत्पादन लाइनअपमा गैर-चुम्बकीय CUJB, चुम्बकले सुसज्जित CDUJB र तामा-रहित क्लीनरूम CDUJS समावेश छ। बोर साइज दायरा φ4~20mm, वैकल्पिक रबर कुसनको साथ डबल एक्टिङ्ग र सिंगल एक्टिंग स्प्रिङ रिटर्न प्रकारहरूमा उपलब्ध छ। चुम्बकीय मोडेलहरू छोटो-स्ट्रोक सटीक गतिको लागि लघु चुम्बकीय स्विचहरूसँग मेल खान्छ र तेल-मुक्त सञ्चालनलाई समर्थन गर्दछ। 3C इलेक्ट्रोनिक्स, अर्धचालक वेफर स्थिति र चिकित्सा सफा स्वचालन मा व्यापक रूपमा लागू। चुम्बकीय ढाल प्लेटहरू घना व्यवस्थित सिलिन्डरहरूको लागि वैकल्पिक छन्।

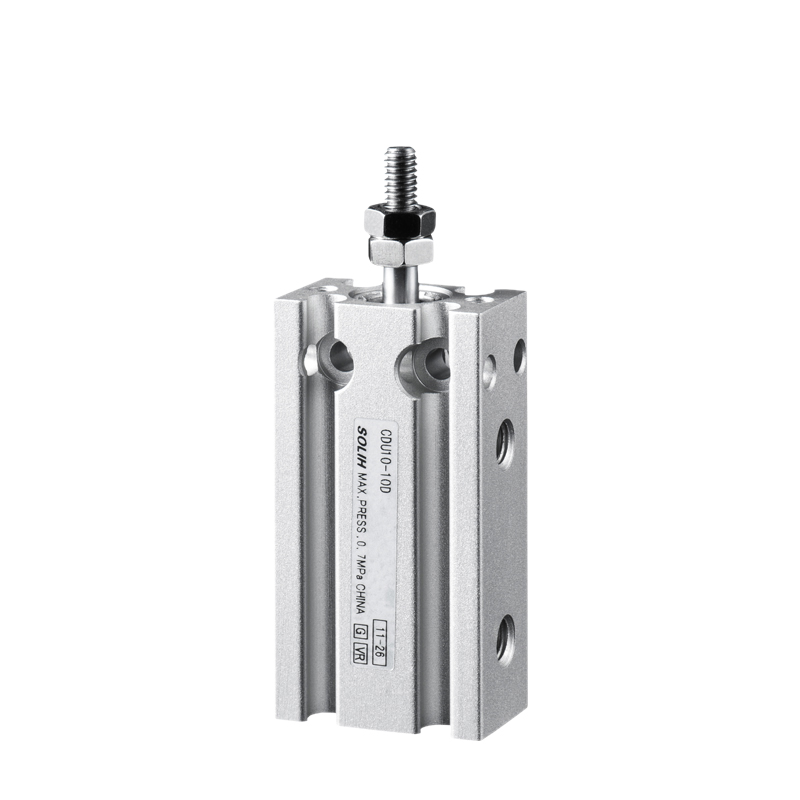

SOLH CU/CDU आयताकार फ्री माउन्ट सिलिन्डरले बहु-सतह माउन्टिंग प्वालहरूको साथ अल्ट्रा-थिन ब्लक संरचना सुविधा दिन्छ, उपकरण ठाउँ बचत गर्न कोष्ठक बिना बहु-कोण प्रत्यक्ष स्थापना सक्षम पार्दै। पूर्ण भेरियन्टहरूमा गैर-चुम्बकीय CU, चुम्बकले सुसज्जित CDU, CDUK गैर-घुमाउने रड र CDUW डबल निर्देशित रड मोडेलहरू समावेश छन्। बोर साइज φ6 ~ 32mm, एकल/डबल एक्टिंग प्रकारहरूमा उपलब्ध छ र निरन्तर तेल-रहित सञ्चालनको लागि दुवै छेउमा स्थिर रबर बफरहरू। CDU शृङ्खला CMSH र DMSH चुम्बकीय स्विचहरूसँग स्थिति पत्ता लगाउन मिल्दो छ र आंशिक साइड लोडलाई सहन सक्छ। 3C र सेमीकन्डक्टर जिगहरू, स्वचालन स्टपरहरू, लाइट क्ल्याम्पिङ स्थिति र कम्प्याक्ट स्वचालित उपकरणहरूको लागि सानो प्रेस-फिट संयन्त्रहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

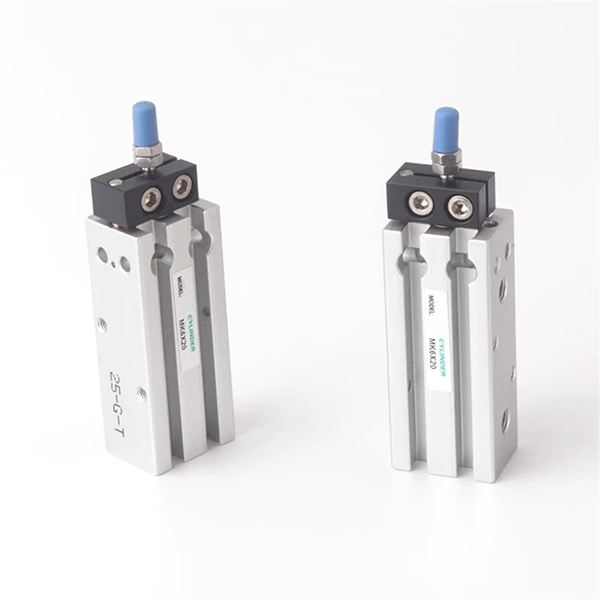

SOLH MK सिक्स-सर्फेस माउन्ट कम्प्याक्ट सिलिन्डर एमडी सिलिन्डरबाट बिल्ट-इन एन्टी-रोटेशन मेकानिज्मको साथ अपग्रेड गरिएको छ। पिस्टन रड एन्टी-ट्विस्ट सटीकता ≤±0.5° पुग्छ, Airtac MD र SMC CQS श्रृंखलासँग सीधा आदानप्रदान गर्न सकिन्छ। स्क्वायर पातलो बडीले छ वटा छेउमा कोष्ठक-रहित स्थापना गर्न अनुमति दिन्छ र बहुविध सिलिन्डरहरूको कम्प्याक्ट समानान्तर लेआउटलाई सुविधा दिन्छ। भेरियन्टहरूमा डबल एक्टिंग MK, सिंगल एक्टिंग MSK/MTK, MKD डबल रड र MKJ समायोज्य स्ट्रोक मोडेलहरू समावेश छन्। रबर अन्त बफर र तेल-मुक्त क्षमता संग निर्मित चुम्बकीय रिंग वैकल्पिक। बोर साइज φ6 ~ 32mm, 3C परिशुद्धता उपकरण र छोटो-स्ट्रोक क्ल्याम्पिङ स्थिति स्वचालनको लागि सीमित ठाउँमा निश्चित workpiece कोण आवश्यक छ मा व्यापक रूपमा लागू।

SOLH CQS कम्प्याक्ट पातलो सिलिन्डर SMC CQS शृङ्खलासँग आयामी रूपमा आदानप्रदानयोग्य छ र CQ2 श्रृंखलाबाट अपग्रेड गरिएको छ। वर्ग अल्ट्रा-स्लिम बडीले सीमित ठाउँमा उच्च-परिशुद्धता छोटो-स्ट्रोक कार्यहरूको लागि छोटो समग्र लम्बाइ सुविधा दिन्छ। भेरियन्टहरूमा मानक एकल रड, CQSW ट्विन रड, CQSK गैर घुमाउने रड र XB24 लामो जीवन मोडेल समावेश छन्। बिल्ट-इन चुम्बकको साथ CDQS ले चुम्बकीय स्विचहरूको बहु-साइड माउन्टिङ समर्थन गर्दछ। दुबै छेउमा स्थिर रबर बफरहरूसँग जोडिएको, 5 मिलियन चक्रसम्मको तेल-रहित सञ्चालन र सेवा जीवनको लागि कम घर्षण तेल भण्डारण सिलसँग सुसज्जित। बोर साइज φ12 ~ 25mm, सेमीकन्डक्टरको सटीक फिक्स्चर र 3C इलेक्ट्रोनिक्स उपकरणहरू पुन: फिटिङ र प्रतिस्थापनको लागि पुशिङ, क्ल्याम्पिङ र स्थितिमा व्यापक रूपमा प्रयोग गरिन्छ।

SOLH CQ2 स्क्वायर कम्प्याक्ट पातलो सिलिन्डर SMC CQ2 श्रृंखलासँग पूर्ण रूपमा आदानप्रदानयोग्य छ। यसको अल्ट्रा-सर्ट स्क्वायर बडीले स्थापना ठाउँ बचत गर्न परम्परागत टाई रड सिलिन्डरहरूको तुलनामा 50% ले लम्बाइ घटाउँछ। यसले पूर्ण बोर दायरा φ4~200mm प्रशस्त भेरियन्टहरू समावेश गर्दछ: एकल रड, CQ2W ट्वीन रड, CQ2K गैर घुमाउने पिस्टन रड, वैकल्पिक एयर कुसन र अल्ट्रा-सर्ट स्ट्रोक संस्करण। बिल्ट-इन चुम्बकको साथ CDQ2 मोडेलहरूले बहु-साइड चुम्बकीय स्विचलाई फैलाउने सेन्सरहरू बिना माउन्ट गर्न समर्थन गर्दछ। मानक रबर बम्परहरू सुसज्जित छन्, र हावा कुशन उच्च-गति सञ्चालनको लागि वैकल्पिक छ। 5 मिलियन चक्र सम्मको सेवा जीवनको साथ तेल-रहित सञ्चालनको लागि तेल-आरक्षित कम घर्षण सिल अपनाउने, इलेक्ट्रोनिक्स, अटोमोटिभ र प्याकेजिङ स्वचालनमा क्ल्याम्पिङ, पुशिङ र स्थितिको लागि व्यापक रूपमा प्रयोग गरिन्छ।

SOLH SDA वर्ग अल्ट्रा-पातलो कम्प्याक्ट सिलिन्डर एक किफायती कम्प्याक्ट वायमेटिक एक्चुएटर हो। यसको शरीरको लम्बाइ मानक टाई रड सिलिन्डरको 1/2 ~ 1/3 मात्र हो र ठाउँ बचत गर्न इम्बेडेड स्थापनालाई समर्थन गर्दछ। माउन्टिंग आयामहरू Airtac ACQ र SMC CQ2 श्रृंखलासँग आदानप्रदानयोग्य छन्। यसले व्यापक भेरियन्टहरू प्रदान गर्दछ: डबल एक्टिंग, SSA/STA सिंगल स्प्रिङ रिटर्न, SDAD ट्विन रड, SDAJ समायोज्य स्ट्रोक र SDAS चुम्बकले सुसज्जित मोडेलहरू। दुबै छेउमा निर्मित रबर बम्परहरूले झटका अवशोषित गर्दछ र आवाज कम गर्दछ। ग्रीस-भण्डारित कम घर्षण सीलले दीर्घकालीन तेल-मुक्त सञ्चालन सक्षम गर्दछ। बोर साइज φ12 ~ 100mm, छोटो स्ट्रोक पुशिङ, क्ल्याम्पिङ र स्थितिको लागि उपयुक्त, 3C स्वचालन, प्याकेजिङ मेसिनरी र फिक्स्चरमा स्पेस-सीमित उपकरणहरूको लागत-प्रभावी समाधानको रूपमा व्यापक रूपमा लागू हुन्छ।

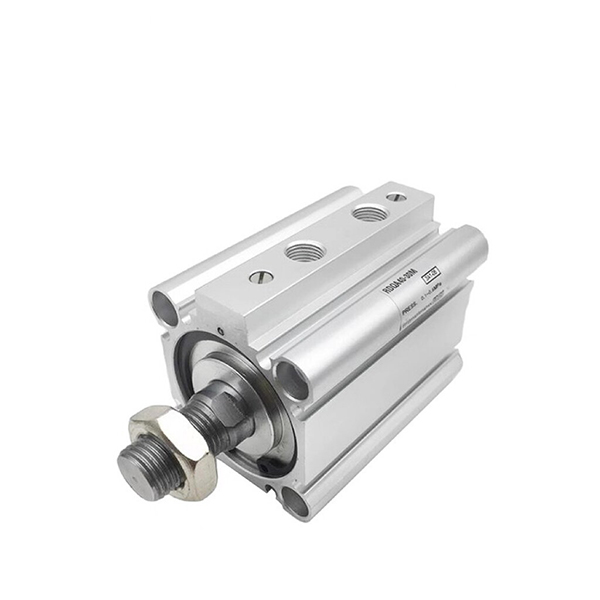

SOLH RQ पातलो सिलिन्डर SMC RQ/RDQ श्रृंखलासँग आदानप्रदानयोग्य छ। यसले CQ2 रबर बफरको 3 गुणा ऊर्जा अवशोषण क्षमता र 50% कम अपरेटिङ नाइजको साथ अभिनव रिंगलेस बिल्ट-इन एयर कुसन संरचना अपनाएको छ। अल्ट्रा-स्लिम स्क्वायर ब्यारेल पारंपरिक एयर कुशन पातलो सिलिन्डरहरू भन्दा 20% छोटो छ, र सीधा अपग्रेड प्रतिस्थापनको लागि CQ2 र CQS माउन्टिंग आयामहरू फिट हुन्छन्। भेरिएन्टहरूले गैर-चुम्बकीय RQ, चुम्बकले सुसज्जित RDQ र ठाडो लोड एन्टि-ड्रपको लागि लक गर्न मिल्ने RLQ कभर गर्दछ। 50 ~ 500mm/s मा निरन्तर उच्च-गति प्रतिक्रियाको लागि उपयुक्त। बोर आकार φ20 ~ 100mm र तेल-मुक्त सञ्चालन समर्थन गर्दछ। उच्च-चक्र स्वचालन लोडिङ/अनलोडिङ, सटीक क्ल्याम्पिङ र पोजिसनिङमा कम प्रभाव र कम आवाज चाहिनेमा व्यापक रूपमा प्रयोग गरिन्छ।

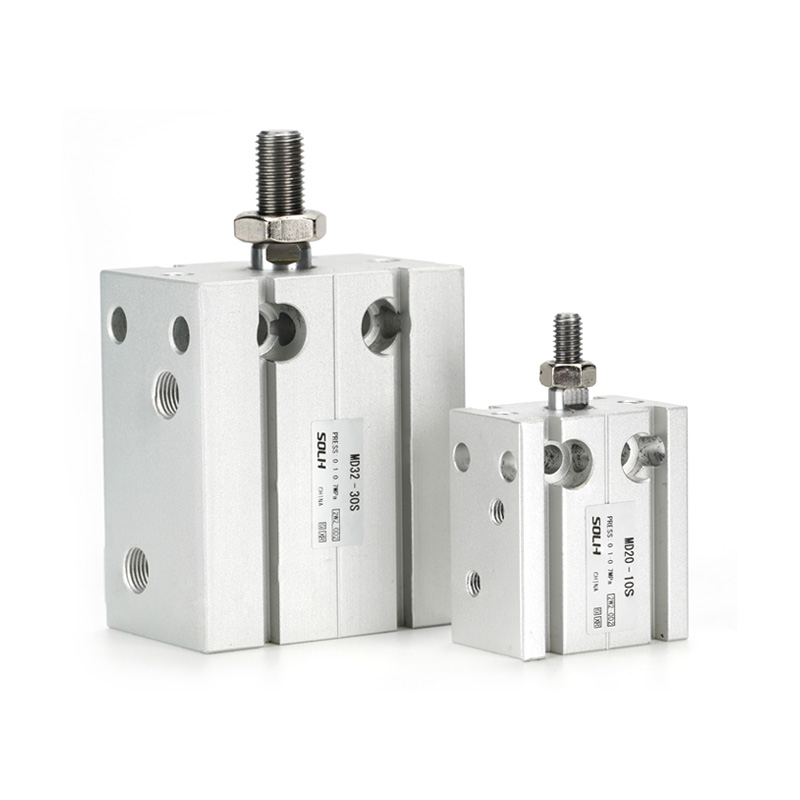

SOLH MD मल्टि-पोजिसन फ्रि-माउन्ट कम्प्याक्ट सिलिन्डर कुनै पनि कोणमा कोष्ठक-रहित स्थापनाको लागि ब्लक बडीको छ तर्फ ट्याप गरिएको माउन्ट प्वालहरूले सुसज्जित छ, साँघुरो, उच्च-घनत्व उपकरण लेआउटमा फिट हुन मानक राउन्ड सिलिन्डरहरू भन्दा 30% ~ 50% पातलो छ। पाँच उप-मोडलहरूले सबै काम गर्ने मोडहरू समावेश गर्दछ: मानक एकल-रड डबल-अभिनय MD, एकल-रड एकल अभिनय MSD (वसन्त विस्तार) / MTD (वसन्त रिट्र्याक्ट), एन्टी-टर्सन डबल-रड MDD, र स्ट्रोक-समायोज्य डबल-रड MDJ। बोरको साइज 6 देखि 32 मिमी सम्म मानक स्ट्रोक 5 ~ 60 मिमी सम्म हुन्छ। प्रत्येक एकाइमा निर्मित फ्रन्ट रबर बफर र चुम्बकीय सेन्सरहरूको लागि दोहोरो साइड स्लटहरू छन्; suffix-S भनेको CMSH/DMSH रीड स्विचहरूसँग मिल्दो एकीकृत स्थायी चुम्बक हो। पिस्टन रडले तेल-रहित चिकनी सञ्चालनको लागि एकीकृत सेल्फ-लुब्रिकेटिङ बुशिङ अपनाउछ। डबल-रोड भेरियन्टहरूले अफसेट लोडहरूबाट पार्श्व विक्षेपणलाई हटाउँछ, जबकि MDJ ले लचिलो स्ट्रोक फाइन-ट्युनिङको लागि पछाडि समायोजन स्क्रू सुविधा दिन्छ। 3C, अर्धचालक र सामान्य सानो स्वचालन मेसिनरीमा लाइट-ड्युटी क्ल्याम्पिङ, इजेक्टिङ, क्रिमिङ र मिनिएचर जिगहरूको सटीक स्थितिमा व्यापक रूपमा लागू हुन्छ।

SOLH CQM उच्च-कठोरता निर्देशित पातलो सिलिन्डर SMC CQM/CDQM सँग आदानप्रदानयोग्य छ। एकीकृत समानान्तर डबल गाइड रडको साथ CQ2 पातलो सिलिन्डर संरचनामा निर्मित, यसले CQ2 जस्तै शरीरको लम्बाइ कायम राख्छ र बाह्य गाइडहरूको आवश्यकतालाई हटाउँछ। यसको पार्श्व लोड प्रतिरोध मानक CQ2 सिलिन्डरहरू भन्दा 2~ 4 गुणा बढी छ, पिस्टन रड रोटेशन सहिष्णुता ≤±0.2° संग। भेरियन्टहरूमा गैर-चुम्बकीय CQM, चुम्बकले सुसज्जित CDQM र CQM-XB24 लामो सेवा जीवन मोडेल समावेश छ। दुबै छेउमा रबर बम्परहरू लगाइएको र तेल-रहित सञ्चालनलाई समर्थन गर्दछ। बोर साइज φ12 ~ 100mm, CQ2/CQS सँग मिल्दो माउन्टिङ आयामहरू। इलेक्ट्रोनिक्स असेंबली स्वचालनमा अफसेट लोडको साथ छोटो-स्ट्रोक सटीक पुशिंग र फिक्स्चर क्ल्याम्पिंगको लागि आदर्श।
