MHZ2 / MHZL2 समानान्तर एयर ग्रिपर पूर्ण उत्पादन परिचय

SOLH MHZ2 मानक-स्ट्रोक र MHZL2 लामो-स्ट्रोक समानान्तर एयर ग्रिपरहरू समान SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदान गर्न सकिन्छ। सममित दोहोरो पिस्टन र सिंक्रोनस जबडा आन्दोलनको लागि सटीक रैखिक गाइड रेलहरू द्वारा संचालित, तिनीहरूले बोर साइज 10/16/20/25 मिमीको साथ ± 0.01mm को अल्ट्रा-उच्च दोहोरिने स्थिति सटीकता प्रदान गर्छन्। तीन actuation मोडहरू उपलब्ध छन्: D अधिकतम clamping बल र लगातार ठूलो उत्पादनको लागि डबल अभिनय; S एकल-अभिनय सामान्यतया खुला छ, जसले तातो स्ट्याम्पिङ स्टेशनहरूमा क्रस हुनबाट बच्न एयर कटमा स्वचालित रूपमा वर्कपीसहरू रिलीज गर्दछ; ओभरहेड रोबोट ह्यान्डलिङको लागि वर्कपीस ड्रप रोक्नको लागि सी एकल-अभिनय सामान्यतया हावा आपूर्ति बिना वसन्त होल्डिंग बलको साथ बन्द हुन्छ। आदानप्रदानयोग्य जबडाको पूर्ण दायरा (साँघुरो, पातलो फ्ल्याट, विस्तारित फिक्स्चरको लागि साइड ट्याप गरिएको) र धेरै बडी पोर्ट लेआउटहरू (मानक साइड पोर्ट, अन्तिम साइड पोर्ट, अक्षीय पुश-इन पोर्ट) वैकल्पिक छन्। बिल्ट-इन चुम्बकीय घण्टीहरूले M9BW रीड स्विचहरूसँग PLC इन्टरलक प्रणालीहरूमा खुला/बंद स्थिति संकेतहरू प्रसारण गर्न काम गर्दछ। MHZ2 ले छोटो स्ट्रोक र स-साना साना भागहरूका लागि 180 cpm सम्म उच्च चक्र गति प्रदान गर्दछ, जबकि MHZL2 ले गहिरो गुफा मोल्डहरू र ठूला बाक्लो प्लेटहरू ह्यान्डल गर्न फराकिलो खुला स्ट्रोकको लागि विस्तारित गाइड रेलहरू अपनाउछ। सबै जबडा, फिटिंग र सेन्सर दुई श्रृंखला बीच क्रस-कम्प्याटिबल छन्। PCB र चिप क्रमबद्ध, सटीक हार्डवेयर लोडिङ/अनलोडिङ, प्याकेजिङ्ग क्ल्याम्पिङ र 3C, हार्डवेयर र प्याकेजिङ स्वचालन लाइनहरूमा रोबोट अन्त प्रभावकर्ताहरूमा workpiece स्थानान्तरणको लागि व्यापक रूपमा तैनात।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

MHZ2 / MHZL2 समानान्तर एयर ग्रिपर पूर्ण उत्पादन परिचय

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

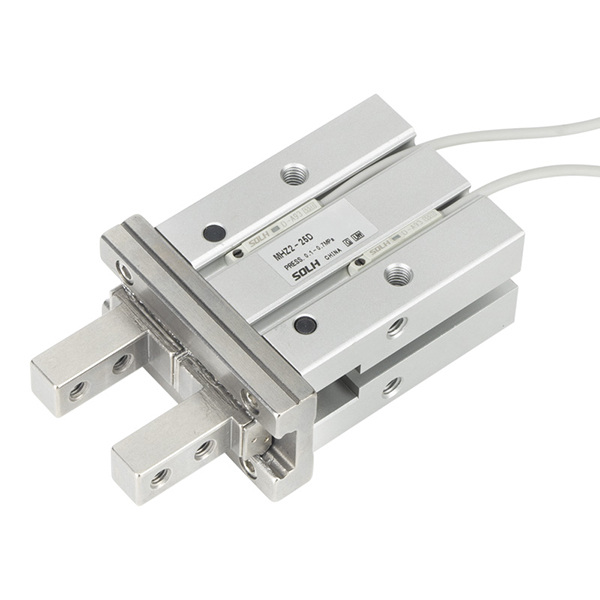

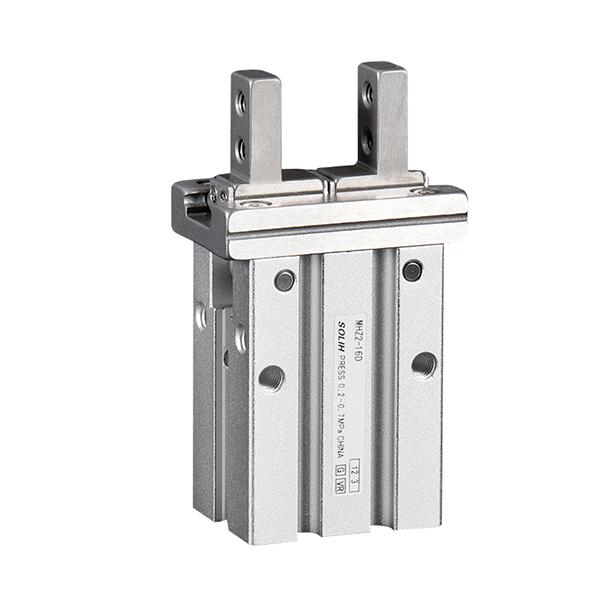

SOLH MHZ2 (मानक स्ट्रोक) र MHZL2 (लामो स्ट्रोक) डुअल-पिस्टन सिंक्रोनस समानान्तर एयर ग्रिपरहरू हुन्। सिमेट्रिक डुअल पिस्टन र सटीक रैखिक गाइड रेलहरू द्वारा संचालित, बङ्गाराहरू विचलन बिना समानान्तरमा खुला र बन्द हुन्छन्, अल्ट्रा-उच्च दोहोरिने स्थिति सटीकता प्रदान गर्दछ। उपलब्ध बोरहरू: 10/16/20/25mm, तीन अपरेशन मोडहरू समर्थन गर्दै: डबल एक्टिंग (D), एकल अभिनय सामान्यतया खुला (S), एकल अभिनय सामान्यतया बन्द (C)। PLC इन्टरलकका लागि खुला/बन्द स्थिति संकेतहरू पत्ता लगाउन M9BW चुम्बकीय स्विचहरूसँग मिल्दो, बहुविनिमययोग्य जबडा शैलीहरू र बडी पोर्ट लेआउटहरू वैकल्पिक छन्।

-- MHZ2: मानक छोटो स्ट्रोक सार्वभौमिक ग्रिपर, उच्च-गति र उच्च-चक्र स्वचालित ठूलो उत्पादनको लागि डिजाइन गरिएको

-- MHZL2: विस्तारित लामो खोल्ने स्ट्रोक संस्करण, गहिरो गुहा र ठूलो आकारको वर्कपीस ह्यान्डलिङको लागि

दुबै शृङ्खलाले समान माउन्टिङ आयामहरू र स्पेयर पार्टहरू साझा गर्दछ, आयातित समकक्ष ग्रिपरहरूसँग पूर्ण रूपमा आदानप्रदान गर्न सकिन्छ। 3C इलेक्ट्रोनिक्स, सटीक हार्डवेयर, प्याकेजिङ्ग स्वचालन र सानो workpiece लोडिङ/अनलोडिङ स्टेशनहरूमा व्यापक रूपमा तैनात।

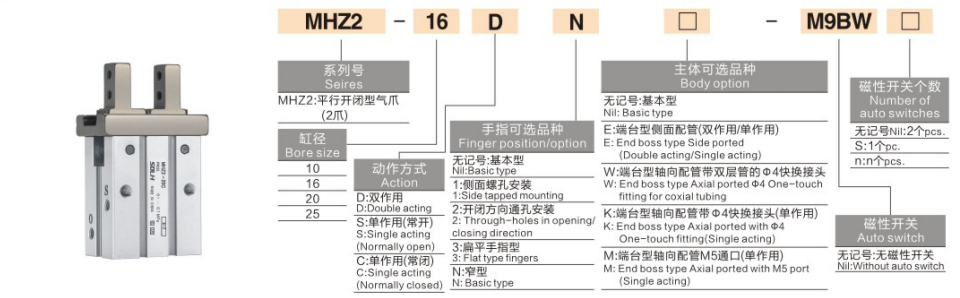

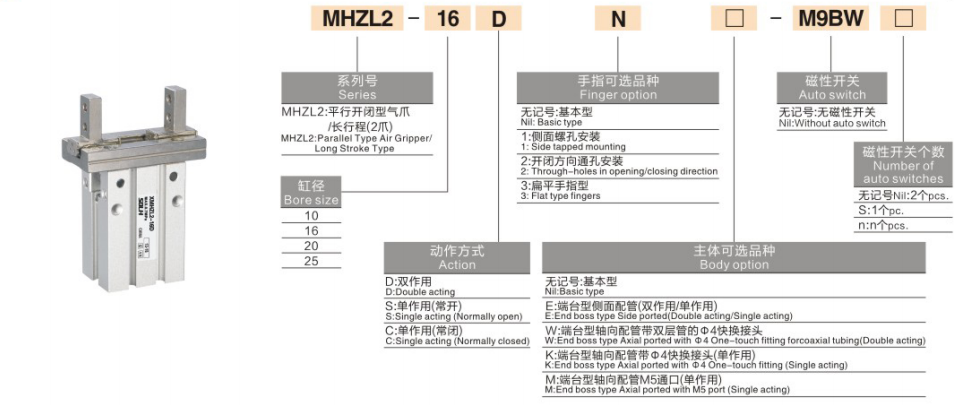

मोडेल कोडिङ नियम पूरा गर्नुहोस्

विश्वव्यापी ढाँचा:शृङ्खला-बोर-एक्शन-जाउ विकल्प-शरीर पोर्ट विकल्प-चुम्बकीय स्विच मोडेल-स्विच मात्रा

1. कोड खण्ड परिभाषा

१.१ शृङ्खला

-- MHZ2: मानक स्ट्रोक 2-जाउ समानान्तर ग्रिपर

-- MHZL2: लामो स्ट्रोक 2-जाउ समानान्तर ग्रिपर

1.2 बोर: 10 / 16 / 20 / 25 मिमी

1.3 कार्य मोड

--D: डबल एक्टिंग - क्ल्याम्पको लागि एयर इन, रिलिजको लागि रिभर्स एयर, अधिकतम क्ल्याम्पिङ बल, ठूलो उत्पादन मानक

-- S: एकल अभिनय NO सामान्यतया खुला - एयर आपूर्ति क्ल्याम्प; पावर बन्द हुँदा वसन्त स्वतः रिलीज हुन्छ, तातो स्ट्याम्पिङ स्टेशनहरूमा वर्कपीस क्रसिङबाट बच्न

-- C: एकल अभिनय NC सामान्यतया बन्द - एयर आपूर्ति रिलीज; स्प्रिङले हावाको चाप बिना नै क्ल्याम्पिङ फोर्स राख्छ, रोबोट ओभरहेड ह्यान्डलिङका लागि वर्कपीस छोड्नबाट रोक्छ

1.4 जबडा विकल्प

-- खाली: मानक आधारभूत जबडा

-- 1: विस्तारित कस्टम फिक्स्चरहरू माउन्ट गर्नको लागि साइड ट्याप गरिएको जबडा

-- 2: फिक्स्चर फिक्सिङको लागि बोल्टहरू प्रवेश गर्ने प्वालहरू मार्फत प्वाल

-- 3: पातलो पाना र साँघुरो ग्याप workpieces को लागी पातलो समतल जबा

-- N: साँघुरो चौडाइको जबडा, कम्प्याक्ट सीमित उपकरण लेआउटको लागि स्लिम बडी

१.५ बडी पोर्ट लेआउट

-- खाली: मानक साइड एयर पोर्टहरू

-- E: अन्त साइड पोर्ट प्रकार (एकल/डबल अभिनय संग उपयुक्त)

-- W: एन्ड एक्सियल पोर्ट पूर्व-स्थापित Φ4 डबल पुश-इन फिटिंग (केवल डबल एक्टिंग)

-- K: Φ4 पुश-इन फिटिङको साथ अन्त्य अक्षीय पोर्ट (केवल एकल अभिनय)

-- M: अन्त्य अक्षीय M5 सीधा थ्रेड पोर्ट (केवल एकल अभिनय)

1.6 चुम्बकीय स्विच

-- खाली: स्थिति पत्ता लगाउने स्विच बिना

-- M9BW / M9BL: स्ट्यान्डर्ड म्याग्नेटिक रिड फीडब्याक खुला/बंद स्थितिमा स्विच गर्नुहोस्

1.7 परिमाण प्रत्यय स्विच गर्नुहोस्

-- खाली: मानकको रूपमा 2 pcs स्विचहरू, दुबै क्ल्याम्प र रिलीज स्थितिहरू पत्ता लगाउनुहोस्

-- एस: एकल स्थिति निगरानीको लागि 1 पीसी एकल स्विच

2. अर्डर सन्दर्भ उदाहरणहरू

2.1 MHZ2-16D-N-M9BW

-- मानक स्ट्रोक ग्रिपर, बोर १६, डबल एक्टिंग, साँघुरो जबडा, २pcs M9BW चुम्बकीय स्विच, आधारभूत साइड पोर्ट बडी।

2.2 MHZL2-20D-3-E-M9BW-S

- लामो स्ट्रोक ग्रिपर, बोर 20, डबल एक्टिंग, फ्ल्याट पातलो जबडा, अन्तिम साइड पोर्ट बडी, एकल M9BW चुम्बकीय स्विच।

MHZ2 VS MHZL2 कोर तुलना तालिका

तुलना वस्तु	MHZ2 मानक स्ट्रोक समानान्तर ग्रिपर	MHZL2 लामो स्ट्रोक समानान्तर ग्रिपर
स्ट्रोक विशेषता	छोटो मानक उद्घाटन यात्रा	गहिरो गुहाका लागि विस्तारित ठूलो उद्घाटन स्ट्रोक
अधिकतम परिचालन आवृत्ति	180 चक्र प्रति मिनेट, अल्ट्रा-फास्ट उच्च आवृत्ति साइकल चलाउने	प्रति मिनेट १२० चक्र, लामो यात्राको कारण कम गति
लागू workpiece	लघु, पातलो, सानो बाहिरी आयाम भागहरू	ठूलो व्यास, बाक्लो प्लेट, बहु-तह स्ट्याक्ड र गहिरो गुहा मोल्डेड workpieces
समग्र शरीर लम्बाइ	छोटो हल्का शरीर, स्थापना ठाउँ बचत गर्दछ	विस्तारित गाईड रेलको साथ लामो शरीर, ठूलो समग्र आकार
क्ल्याम्पिङ फोर्स (सैम बोर)	थोरै उच्च clamping बल	थोरै कम क्ल्याम्पिङ बल बनाम MHZ2 समान बोर
आदानप्रदान योग्य भागहरू	सबै जबडा, स्विचहरू, फिटिंगहरू पूर्ण रूपमा साझेदारी गरियो	MHZ2 सँग 100% मिल्दो सामानहरू

साझा आन्तरिक संरचना र मुख्य लाभहरू (MHZ2 र MHZL2)

1. सिमेट्रिक डुअल पिस्टन सिंक्रोनस ड्राइभ

--बायाँ र दायाँ पिस्टनले सन्तुलित तनाव, ग्रिपिङको समयमा कुनै पार्श्व सिफ्ट वा घुमाउने स्लिप, चिप्स र पीसीबी जस्ता माइक्रो कम्पोनेन्टहरूका लागि स्थिर स्थितिको साथ सिंक्रोनस रूपमा जबडालाई धक्का दिन्छ।

2. उच्च पहिरन-प्रतिरोधी रैखिक गाइड रेल

-- PTFE स्व-लुब्रिकेटिङ स्लाइडर, कम घर्षण र बलियो प्रभाव प्रतिरोधको साथ जोडिएको हार्ड क्रोम मिश्र धातु गाइड रेल। कारखानाबाट पूर्व-भरिएको लामो-जीवन ग्रीस, तेल-रहित एयर सर्किट उपयुक्त।

3. अल्ट्रा-उच्च दोहोरिने स्थिति सटीकता

-- ±0.01mm सबै 10 ~ 25 बोरहरूमा दोहोर्याउने योग्यता, सटीक इलेक्ट्रोनिक्स र हार्डवेयर पिकिङको लागि शून्य आयामी विचलन।

4. बहु-कोण विश्वव्यापी माउन्टिङ

- तल, दुई पक्ष र शरीरको शीर्षमा माउन्टिङ प्वालहरू ट्याप गरियो; जबराले साइड ट्याप, थ्रु-होल, फ्ल्याट र साँघुरो शैलीहरू, तेर्सो रूपमा माउन्ट गर्न मिल्ने, ठाडो वा उल्टो समर्थन गर्दछ।

5. तीन सुरक्षित वसन्त रिसेट मोडहरू

- डबल अभिनय D: 24 घन्टा निरन्तर ठूलो उत्पादनको लागि स्थिर लगातार क्ल्याम्पिंग बल

- एकल अभिनय SNO: पावर कटमा स्वत: रिलीज, तातो प्रेस / स्ट्याम्पिङ स्टेशनहरूमा क्रस हुनबाट भागहरू जोगाउँछ

-- एकल अभिनय C NC: हावा आपूर्ति बिना स्थायी क्ल्याम्पिंग, ओभरहेड रोबोट EOAT को लागी workpiece गिरने जोखिम हटाउँछ

6. एकीकृत चुम्बकीय स्थिति पत्ता लगाउने

- सिलिन्डर शरीर भित्र निर्मित चुम्बकीय रिंग; M9BW स्विचले स्वचालित इन्टरलक तर्कको लागि workpiece उपस्थिति र जबडा स्थिति न्याय गर्न PLC लाई डिजिटल सिग्नल पठाउँछ।

7. विविध एकीकृत पोर्ट लेआउट

-- स्ट्यान्डर्ड साइड पोर्ट, एन्ड साइड पोर्ट, एक्सियल प्रि-एसेम्बल गरिएको पुश-इन फिटिङ विकल्पहरूले रोबोट एन्ड इफेक्टरका लागि अतिरिक्त एडेप्टरहरू बिना ट्युबिङ राउटिङलाई सरल बनाउँछ।

एकीकृत विश्वव्यापी प्राविधिक विशिष्टता तालिका

प्यारामिटर वस्तु	मानक विशिष्टता
लागू हुने माध्यम	फिल्टर गरिएको सुख्खा संकुचित हावा (तेल-रहित सञ्चालन)
सञ्चालन दबाव दायरा	डबल अभिनय: 0.15~ 0.7MPa / एकल अभिनय: 0.25~ 0.7MPa
परिवेश र मध्यम तापक्रम	-10 ℃ ~ +60 ℃ (एयर पाइपिंग भित्र बरफ छैन)
स्थिति शुद्धता दोहोर्याउनुहोस्	± ०.०१ मिमी (१०/१६/२०/२५ सबै बोरहरू)
अधिकतम साइकल आवृत्ति	MHZ2: 180 cpm; MHZL2: 120 cpm
मानक पोर्ट थ्रेड	सबै 10/16/20/25 बोर आकारहरूको लागि एकीकृत M5×0.8
मेकानिकल सेवा जीवन	≥10 मिलियन स्थिर खुला-बंद चक्र

सैद्धान्तिक क्ल्याम्पिंग बल @0.5MPa (इकाई: N)

बोर मिमी	डबल एक्टिंग क्लैम्पिंग बल	एकल अभिनय क्ल्याम्पिंग बल
10	47	39
16	121	101
20	189	157
25	294	245

चरण-दर-चरण चयन गाइड

1. स्ट्रोक चयन

-- साना पातलो भागहरू, साँघुरो खुल्ला, माग उच्च गति र आवृत्ति → MHZ2 मानक स्ट्रोक

--ठूलो साइजको वर्कपीस, गहिरो गुहा मोल्ड डिमोल्डिङ, फराकिलो खोल्न आवश्यक → MHZL2 लामो स्ट्रोक

2. कार्य मोड चयन

-- 24 घन्टा निरन्तर उत्पादन, अधिकतम क्ल्याम्पिङ बल → D डबल अभिनय

-- तातो प्रेस / स्ट्याम्पिङ स्टेशन, पावर हानि पछि वर्कपीस क्रसिंग रोक्न → S एकल अभिनय NO

-- रोबोट ओभरहेड लोडिङ/अनलोडिङ, पावर फेल हुँदा पार्ट ड्रपिङबाट बच्न → C सिंगल एक्टिंग NC

3. जबडा शैली चयन

-- सीमित ठाउँ → N साँघुरो बङ्गाराको साथ कम्प्याक्ट मिनी फिक्स्चर

-- पातलो पानाहरू, PCB, संकीर्ण ग्याप ह्यान्डलिंग → 3 समतल पातलो बङ्गारा

-- विस्तारित कस्टम फिक्स्चरहरू माउन्ट गर्न आवश्यक छ → १ साइड ट्याप गरिएको जब / २ थ्रु-होल जब

4. बडी पोर्ट लेआउट चयन

-- फिक्स्ड साधारण वर्कस्टेशन, मानक ट्युबिङ रूटिङ → खाली मानक साइड पोर्ट शरीर

-- रोबोट EOAT, स्ट्रिमलाइन ट्युबिङ लेआउट → W/K/M अक्षीय पूर्व-स्थापित पुश-इन पोर्ट बडी

-- साँघुरो क्याबिनेट साइड ट्युबिङ स्पेस → E अन्त साइड पोर्ट बडी

5. स्थिति संकेत पत्ता लगाउने चयन

-- पूर्ण स्वचालित उत्पादन लाइन, PLC लाई workpiece र जबड़े स्थिति प्रतिक्रिया आवश्यक छ → M9BW चुम्बकीय स्विचहरू (2pcs पूर्वनिर्धारित)

-- स्वचालित सिग्नल तर्क बिना सरल म्यानुअल फिक्स्चर → चुम्बकीय स्विच बिना आधारभूत मोडेल

विशिष्ट उद्योग आवेदन परिदृश्यहरू

1. MHZ2 मानक स्ट्रोक अनुप्रयोग

-- 3C इलेक्ट्रोनिक्स: पीसीबी, चिप्स, कनेक्टरहरू, प्लास्टिकका साना भागहरूको उच्च-गति क्रमबद्ध र पिकिङ

-- प्रेसिजन हार्डवेयर: माइक्रो शाफ्ट, स्क्रू, स्ट्याम्प गरिएको लघु कम्पोनेन्टहरूको उच्च-फ्रिक्वेन्सी लोडिङ/अनलोडिङ

-- प्याकेजिङ मेसिनरी: बोतल क्याप्स, साना कार्टन र लेबलहरूको स्थिति र क्ल्याम्पिङ

-- अप्टिकल निरीक्षण उपकरण: भिजुअल पत्ता लगाउने स्टेशनहरूको लागि मिनी भाग स्थिति निर्धारण स्थिरता

2. MHZL2 लामो स्ट्रोक आवेदन

--ठूला प्लास्टिकका भागहरू, बाक्लो प्लेटहरू र बहु-तह स्ट्याक्ड सामग्री ग्रिपिङ

-- गहिरो गुहा मोल्ड भाग इजेक्शन, सहायक इंजेक्शन मोल्डिंग ठूलो workpiece demolding

-- कार्टन, कडा प्लास्टिक बक्स र ओभरसाइज workpiece स्थानान्तरण

- मिश्रित-आकार बहु-विशिष्ट सामग्री ह्यान्डलिङको लागि रोबोट अन्त प्रभावकर्ता

मानक मिलान वायवीय सर्किट समाधान

1. सर्किट 1: मास प्रोडक्शन लाइनहरूको लागि डबल एक्टिंग ग्रिपर

-- AFC वायु सेवा इकाई → 4V210 5/2 सोलेनोइड भल्भ → PU6 ट्युबिङ → MHZ2/MHZL2 ग्रिपर (M9BW स्विचहरू PLC डिजिटल इनपुटमा तार गरिएको)

२. सर्किट २: ओभरहेड रोबोटहरूको लागि पावर-अफ होल्ड सेफ्टी सर्किट

-- AR दबाव नियामक → 3V 3/2 solenoid भल्भ → MHZ2-XXC एकल अभिनय NC लामो स्ट्रोक ग्रिपर

३. सर्किट ३: मिनी म्यानुअल सिम्पल फिक्स्चर सर्किट

-- AC1500 मिनी एयर सेवा इकाई → 3F फुट भल्भ → PU4 पातलो ट्युबिङ → MHZ2-10D लघु मानक ग्रिपर

सञ्चालन र मर्मत सावधानीहरू

-- ग्रिपरको माथिल्लो भागमा AF शृङ्खला 5μm सटीक एयर फिल्टर स्थापना गर्नुहोस्; गाईड रेलमा प्रवेश गर्ने धुलोले जाम निम्त्याउँछ र सेवा जीवनलाई तीव्र रूपमा छोटो बनाउँछ।

-- वर्कपीस गुरुत्वाकर्षण केन्द्रलाई जबड़ेको केन्द्रीय अक्षसँग कडाईका साथ पङ्क्तिबद्ध गर्नुहोस्; विलक्षण एकपक्षीय भारी भारले असमान रेल घर्षण निम्त्याउँछ।

- उच्च चक्र सञ्चालनको लागि स्थिर 0.4 ~ 0.5MPa हावाको चाप कायम राख्नुहोस्; पूर्ण 0.7MPa दबाब अन्तर्गत दीर्घकालीन निरन्तर दौडबाट बच्न।

-- चुम्बकीय स्विचहरूको लागि बफर क्लियरेन्स रिजर्भ गर्नुहोस् उच्च-गति जबरा प्रभावबाट प्रोब क्षति रोक्न।

- बलियो एसिड, क्षार वा उच्च एकाग्रता जैविक विलायक भएको वातावरणमा लामो समयसम्म प्रयोग नगर्नुहोस्; सील कम्पोनेन्टहरू क्षय हुनेछ र समय भन्दा पहिले असफल हुनेछ।

एक वाक्य सारांश

SOLH MHZ2 मानक उच्च-फ्रिक्वेन्सी र MHZL2 लामो-स्ट्रोक समानान्तर वायवीय ग्रिपरहरूले ± 0.01mm सटीक, D/S/C तीन कार्य मोडहरू र बहुविनिमेय जबडा र पोर्ट विकल्पहरू, M9BW चुम्बकीय स्थिति संग सुसज्जित डुअल-पिस्टन रैखिक गाईड संरचना अपनाउने, व्यापक रूपमा प्रयोग गरिएको रोबोटिक पोजिशन, pa3 रोबोटका लागि हार्डवेर। EOAT स्वचालित workpiece clamping, पिकिङ र स्थानान्तरण।
