HLH श्रृंखला साइड रेल प्रेसिजन रैखिक स्लाइड सिलिन्डर

SOLH HLH अल्ट्रा-थिन साइड L रेल रेखीय स्लाइड सिलिन्डरले स्थापना ठाउँ बचत गर्न स्लिम कम-प्रोफाइल बडीको साथ एकीकृत एकल-साइड पुन: परिक्रमा गर्ने बल गाइड रेल अपनाउँछ, एक डबल-अभिनय वायमेटिक स्लाइड प्रकाश-लोड सटीक स्थितिमा समर्पित। बोरको साइज 6, 10, 16 देखि 20 मिमी सम्मको मानक स्ट्रोक 5-60 मिमी, सञ्चालन दबाव 0.15 ~ 0.7 MPa र काम गर्ने तापमान -20 ℃ देखि 70 ℃ सम्म हुन्छ। सिलिन्डर बडीमा लचिलो पाइपिङ लेआउटका लागि ४-दिशा माउन्टिङ ट्याप प्वालहरू र ३-साइड एयर पोर्टहरू छन्। स्लाइड क्यारिज माथि र अगाडि सतहहरूमा फिक्स्चर ट्याप प्वालहरू र स्थिति पिन प्वालहरूसँग सुसज्जित छ। चुम्बकीय रीड स्विचहरू माउन्ट गर्नको लागि दोहोरो साइड स्लटहरू सहित, एक निर्मित चुम्बकीय रिंग मानकको रूपमा आउँछ। पिस्टन रड र क्यारिज बीचको फ्लोटिंग जोइन्टले पार्श्व साइड लोड हटाउँछ र उत्कृष्ट सीधापन र एन्टी-रोटेशन सटीकता सुनिश्चित गर्दछ। ट्विन-रेल HLQ शृङ्खलाको तुलनामा, HLH ले सीमित साँघुरो ठाउँको लागि स्लिमर रूपरेखा, 3C र सेमीकन्डक्टर मिनी इन्स्पेक्शन जिगहरूमा व्यापक रूपमा लागू, लाइट-ड्युटी पुश-क्लम्पिङ इकाइहरू र कम्प्याक्ट स्वचालन मेसिनरी भित्र पारस्परिक स्थिति निर्धारण संयन्त्रहरू समावेश गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

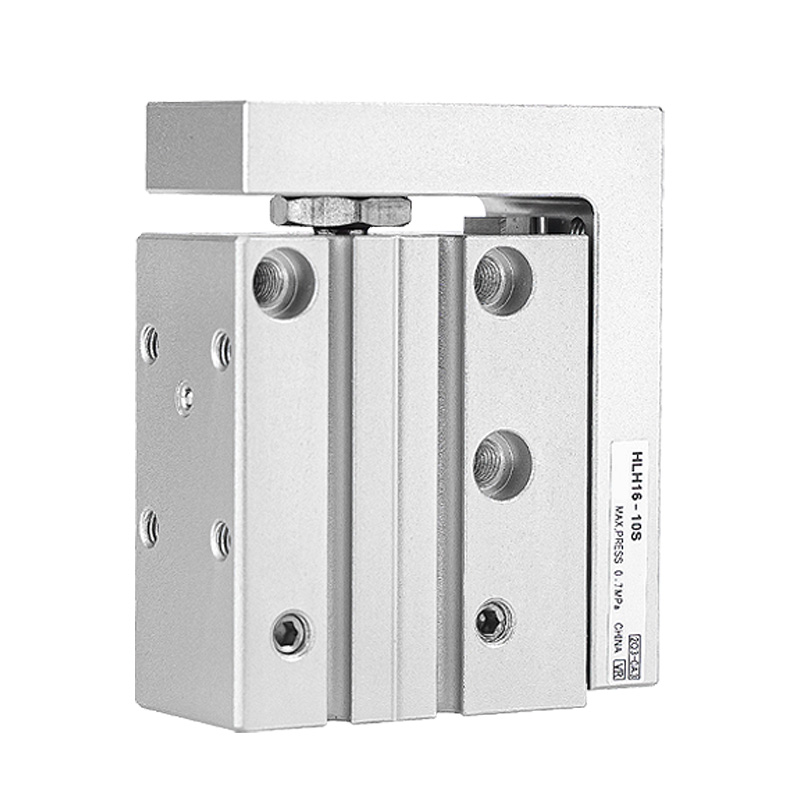

HLH शृंखला साइड रेल प्रेसिजन रैखिक स्लाइड सिलिन्डर (Recirculating बल गाइड)

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

SOLH HLH शृङ्खला एक कम-प्रोफाइल रैखिक स्लाइड सिलिन्डर हो जुन एकीकृत साइड-माउन्ट गरिएको L-आकारको पुन: परिक्रमा गर्ने बल रैखिक गाइड रेलले सुसज्जित छ। स्थापना ठाउँ बचत गर्न अल्ट्रा-थिन स्लिम बडी डिजाइन फिचर गर्दै, यो विशेष रूपमा परिशुद्धता असेंबली, लाइट-लोड स्थिति र सीमित माउन्टिंग क्लियरेन्सको साथ स्वचालन उपकरणहरूको लागि विकसित गरिएको छ।

श्रृंखला अवलोकन

-- श्रृंखला कोड: HLH (एकल साइड रेल डिजाइन, कुनै सममित जुम्ल्याहा रेल संस्करण छैन)

--गाइडिङ सिस्टम: साइड-माउन्ट गरिएको रीसर्कुलेटिंग बल रैखिक गाइड (L-प्रकार एकीकृत रेल)

- सञ्चालन प्रकार: डबल अभिनय पारस्परिक सिलिन्डर

-- लागू मध्यम: सफा संकुचित हावा (फिल्ट्रेसन सटीक ≥40μm)

-- कोर प्रतिस्पर्धात्मक लाभहरू: अल्ट्रा पातलो प्रोफाइल, 4-दिशा माउन्टिंग प्वालहरू, 3-दिशा एयर पोर्ट लेआउट, उत्कृष्ट ठाउँ उपयोग

कोर प्राविधिक विशिष्टता तालिका

प्यारामिटर वस्तु	निर्दिष्टीकरण विवरणहरू
बोर साइज (मिमी)	६, १०, १६, २०
मानक स्ट्रोक विकल्प (मिमी)	५, १०, १५, २०, २५, ३०, ४०, ५०, ६०
सञ्चालन दबाव दायरा	०.१५ ~ ०.७ एमपीए
प्रमाण परीक्षण दबाव	1.2 MPa
सञ्चालन तापमान	-20 ℃ ~ 70 ℃ (आन्तरिक अवयवहरूमा कुनै आइसिङ छैन)
पिस्टन चल्ने गति	50 ~ 500 मिमी/सेकेन्ड
स्ट्रोक सहनशीलता	+१.० मिमी
एयर पोर्ट थ्रेड	बोर 6/10: M5×0.8; बोर 16/20: PT1/8
चुम्बकीय रिंग	मानक (प्रत्यय S) को रूपमा निर्मित, CMSH / DMSH रीड स्विचहरूसँग उपयुक्त

संरचनात्मक र प्रदर्शन लाभहरू

1. एकीकृत साइड एल-टाइप रिकर्क्युलेटिंग बल गाइड रेल

एक-टुक्रा रेल र स्लाइड क्यारिज संरचनाले उच्च सीधापन र एन्टी-रोटेशन परिशुद्धता प्रदान गर्दछ; अल्ट्रा-साँघुरो पातलो शरीरले समग्र स्थापना चौडाइलाई धेरै कम गर्छ।

2. विश्वव्यापी 4-वे माउन्टिंग लेआउट

माउन्टिङ ट्याप गरिएको प्वालहरू मुख्य शरीरको तल, छेउ, अगाडि र पछाडिको छेउमा मेसिन लगाइन्छ; जटिल कम्प्याक्ट उपकरण लेआउट फिट गर्न चार दिशाबाट लचिलो फिक्सिंग।

3. लचिलो 3-वे एयर पोर्ट कन्फिगरेसन

एयर इनलेट/आउटलेट पोर्टहरू पछाडिको छेउमा, पार्श्व पक्ष र अगाडि अनुहारमा उपलब्ध छन्; सफा र व्यवस्थित सर्किट मार्गको लागि अत्यधिक निःशुल्क पाइपिंग व्यवस्था।

4. दोहोरो फिक्स्चर माउन्टिंग सतहहरू

स्लाइड क्यारेजको माथिल्लो सतह र अगाडिको छेउमा माउन्ट गर्नका लागि ट्याप गरिएको प्वालहरू; सही जिग स्थिति ग्यारेन्टी गर्न शीर्ष प्लेनमा पिन प्वालहरू स्थिति निर्धारण गर्नुहोस्।

5. पूर्व-मशिन सेन्सर ग्रूभहरू

सजिलो स्थापना र चुम्बकीय रिड स्विचहरूको समायोज्य स्थितिको लागि सिलिन्डर बडीको दुबै छेउमा मानक स्लाइडिङ स्लटहरू।

6. निर्मित फ्लोटिंग संयुक्त

पिस्टन रड र स्लाइड क्यारिज बीचको फ्लोटिंग जडानले पार्श्व साइड लोड तनाव हटाउँछ र आन्तरिक पिस्टन एसेम्बलीलाई विक्षेपन क्षतिबाट बचाउँछ।

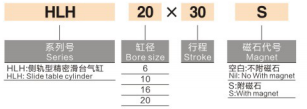

मोडेल कोड नामकरण नियम

1. उदाहरण: HLH16×30S

-- HLH: साइड रेल पातलो स्लाइड सिलिन्डरको लागि श्रृंखला कोड

-- 16: सिलिन्डर बोर व्यास (मिमी)

-- ३०: रेटेड स्ट्रोक लम्बाइ (मिमी)

-- एस: निर्मित स्थायी चुम्बकीय रिंग (मानक कारखाना कन्फिगरेसन)

सैद्धान्तिक आउटपुट बल तालिका (एकाइ: N)

बोर (मिमी)	प्रभावकारी क्षेत्र (पुश/पुल, मिमी²)	०.२ एमपीए	0.4MPa	0.6MPa	0.7MPa
6	पुश: 21.2 / तान्नुहोस्: 28.3	४.२ / ५.७	८.५ / ११.३	१२.७ / १७.०	१४.८ / १९.८
10	पुश: 66.0 / पुल: 78.5	१३.२ / १५.७	२६.४ / ३१.४	३९.६ / ४७.१	४६.२ / ५४.९
16	पुश: 157.1 / तान्नुहोस्: 188.6	३१.४ / ३७.७	६२.८ / ७५.४	९४.३ / ११३.२	११०.० / १३२.०
20	पुश: 245.4 / तान्नुहोस्: 292.4	४९.१ / ५८.५	९८.२ / ११७.०	१४७.२ / १७५.४	१७१.८ / २०४.७

मोडेल चयन दिशानिर्देशहरू र विशिष्ट अनुप्रयोगहरू

1. चयन प्रमुख बिन्दुहरू

-- स्पेस अवरोध प्राथमिकता: HLH छनौट गर्नुहोस् जब स्थापना क्लियरेन्स अत्यन्त सीमित छ, अल्ट्रा-पातलो साँघुरो स्लाइड एक्चुएटर आवश्यक छ।

- लोड विशेषता: स्पष्ट सनकी साइड लोड बिना प्रकाश-कर्तव्य पारस्परिक गति को लागी उपयुक्त, उच्च दोहोरिने स्थिति सटीकता माग।

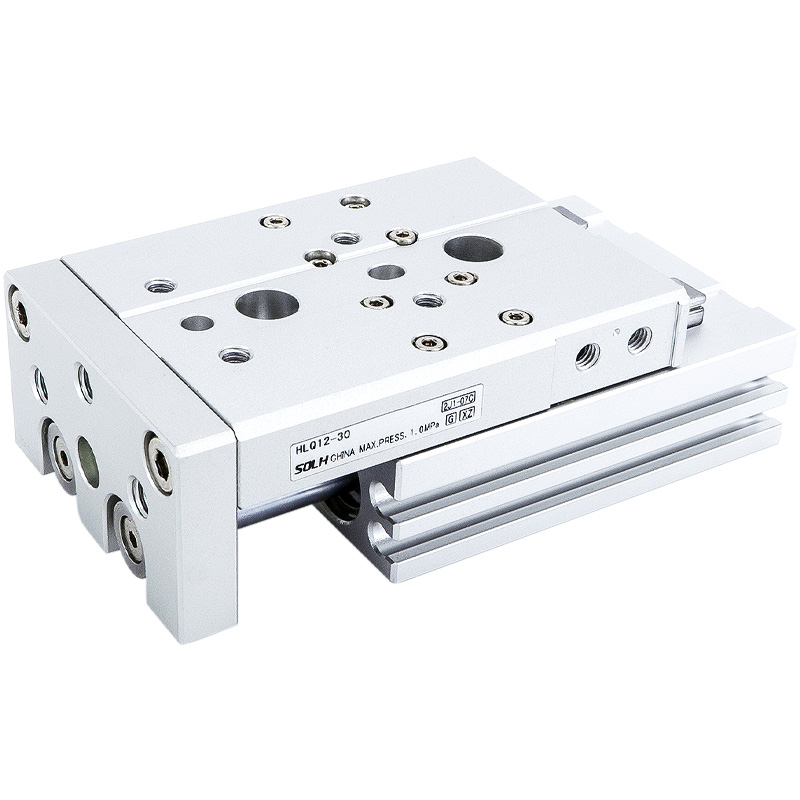

-- HLQ श्रृंखला संग तुलना: HLH पातलो र स्पेस बचत; उच्च कठोरता र ठूलो लोड क्षमता संग HLQ जुम्ल्याहा रेल।

2. विशिष्ट औद्योगिक अनुप्रयोग परिदृश्यहरू

-- 3C इलेक्ट्रोनिक्स र अर्धचालक निर्माणको लागि सटीक असेंबली उपकरण

-- मिनी स्वचालित परीक्षण जिग र निरीक्षण स्टेशनहरू

-- लाइट-ड्युटी प्रेसिजन क्ल्याम्पिङ, पुशिङ र पोजिसनिङ मेकानिजमहरू

-- साँघुरो कम्प्याक्ट मेसिनरी भित्र स्थापित लाइट-लोड गति एकाइहरू पारस्परिक

एक वाक्य सारांश

SOLH HLH अल्ट्रा-थिन साइड L रेल लाइनर स्लाइड सिलिन्डरले पुन: परिक्रमा गर्ने बल गाइड अपनाउछ, 4-तर्फी माउन्टिङ र 3-वे एयर पोर्ट लेआउटलाई मानकको रूपमा बिल्ट-इन चुम्बकीय रिंगको साथ समर्थन गर्दछ, साँघुरो-स्पेस वा अटोडक्ट 3C र सेमीकन उपकरणको लागि आदर्श लाइट-लोड प्रेसिजन पोजिशनिङ वायवीय एक्ट्युएटर।
