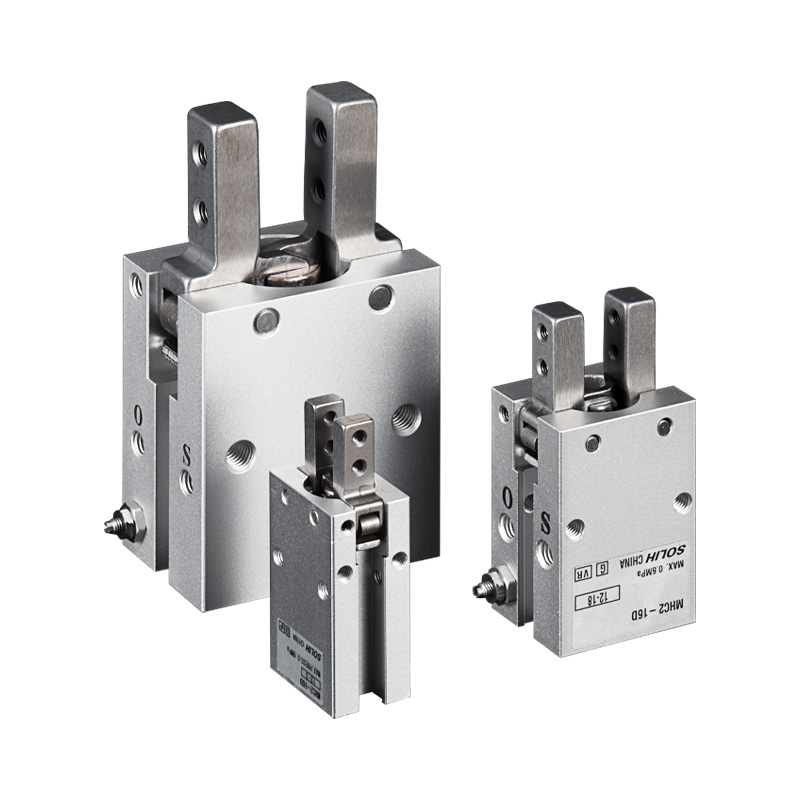

MHC2 शृङ्खला एङ्गुलर स्टाइल एयर ग्रिपर/मानक प्रकार

SOLH MHC2 पिभोट-प्रकार एगुलर स्विङ वायमेटिक ग्रिपर बराबर SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छ। रकर आर्म मेकानिजमले 30° को अधिकतम एकल-जाउ स्विङ कोणको साथ तलको पिभोटको वरिपरि घुमाउन जबराहरूलाई ड्राइभ गर्छ, रैखिक रूपमा चल्ने MHZ2 समानान्तर ग्रिपरहरू भन्दा फरक। बोर साइजहरू 6/10/16/20/25 मिमी कभर गर्दछ, D डबल एक्टिंग र S एकल-अभिनय सामान्यतया खुला संस्करणहरूमा उपलब्ध छ (एनसी सामान्यतया बन्द संस्करण छैन)। बिल्ट-इन वन-वे थ्रोटल भल्भहरूले प्रत्यक्ष गति समायोजन सक्षम गर्दछ। पूर्व-स्थापित चुम्बकीय घण्टीहरूले M9BW रीड स्विचहरूसँग PLC प्रणालीहरूमा जबडा स्थिति संकेतहरू प्रसारण गर्न काम गर्दछ। कम-प्रोफाइल कम्प्याक्ट बडी सीमित गहिरो ठाउँको साथ उपकरणहरूमा बाहिरी र्यापिङ क्ल्याम्पिङको लागि आदर्श हो। लिभर सिद्धान्तको कारणले, प्रभावकारी क्ल्याम्पिङ टर्क विस्तारित फिक्स्चरको साथ तीव्र रूपमा घट्छ; जबडाको ओभरह्याङ लम्बाइमा आधारित लोड प्रमाणिकरण चयनको समयमा अनिवार्य छ। 3C प्लास्टिकको आवास, बोतल क्याप्स र ट्युबुलर साना भागहरू, साइड फिडिङ र मिनिएचर रोबोट एन्ड इफेक्टरहरूको लागि पिक-एन्ड-प्लेसको बाहिरी क्ल्याम्पिङको लागि व्यापक रूपमा लागू गरियो। MHZ2 समानान्तर ग्रिपरहरू केन्द्रित उच्च-परिशुद्धता ग्रिपिङ, लामो फिक्स्चर लोड वा पावर-अफ होल्डिङ प्रकार्य आवश्यक पर्ने अनुप्रयोगहरूको लागि सिफारिस गरिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

SOLH MHC2 श्रृंखला कोणीय पिभोट वायवीय ग्रिपर पूर्ण उत्पादन परिचय

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

SOLH MHC2 श्रृंखला मानक पिभोट कोणीय 2-जब वायवीय ग्रिपर हो। डुअल पिस्टन पुशिङ रकर मेकानिजमद्वारा सञ्चालित, जबराहरू रैखिक समानान्तर यात्राको सट्टा तलको पिभोट बिन्दुको वरिपरि घुम्छन्। अधिकतम जबडा स्विङ कोण: 30°। उपलब्ध बोर आकार: 6/10/16/20/25mm। दुई सञ्चालन संस्करणहरू: डबल अभिनय (D) र एकल अभिनय सामान्यतया खुला (S)। गति नियमनका लागि निर्मित समायोज्य थ्रोटल भल्भहरू। खुला/बन्द स्थिति प्रतिक्रियाको लागि M9BW श्रृंखला चुम्बकीय स्विचहरूसँग उपयुक्त। आयातित MHC2 सँग प्रत्यक्ष आयामी आदानप्रदान

MHZ2 समानान्तर ग्रिपरको पूरक: MHZ2 = जबड़े रैखिक अनुवाद; MHC2 = रोटरी स्विङ ज्वाज। साँघुरो गहिरो स्थापना ठाउँ र बाहिरी-साइड वर्कपीस कब्जा गर्ने अनुप्रयोगहरूको लागि आदर्श।

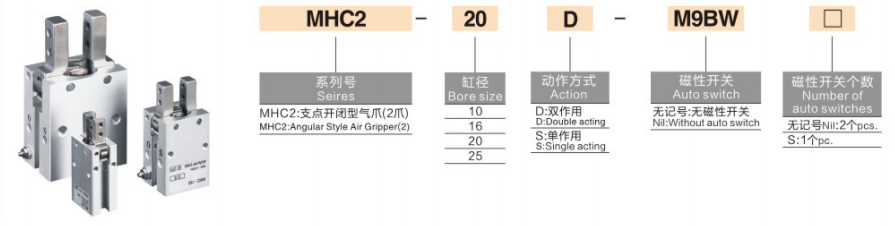

मोडेल कोडिङ नियम पूरा गर्नुहोस्

१. ढाँचा: MHC2 - 16 D - □ - M9BW - □

-- MHC2: श्रृंखला कोड, मानक पिभोट कोणीय ग्रिपर

-- १६: बोर साइज: ६/१०/१६/२०/२५ मिमी

-- अपरेशन मोड

* D: डबल एक्टिंग - एयर सप्लाई क्ल्याम्प, रिभर्स एयर रिलीज; उच्च clamping टोक़, मुख्यधारा सार्वभौमिक प्रकार

* S: एकल अभिनय NO सामान्यतया खुला - एयर आपूर्ति क्ल्याम्प; हावा काट्दा वसन्तले स्वचालित रूपमा workpiece रिलीज गर्दछ

नोट: मानक MHC2 ले एकल अभिनय सामान्यतया बन्द (NC) संस्करण प्रदान गर्दैन

-- मध्य खण्ड: शरीर विकल्प (MHCA2 छोटो शरीर / अन्त पोर्ट संस्करण; खाली = मानक साइड पोर्ट आधार मोडेल)

-- M9BW: चुम्बकीय स्विच

* खाली = कुनै स्विच छैन (चुम्बकीय रिंग पूर्व-स्थापित, केवल माउन्टिङ स्लट आरक्षित)

* M9BW / M9BL = स्थिति प्रतिक्रियाको लागि विश्वव्यापी ठोस राज्य चुम्बकीय स्विच

-- प्रत्यय: चुम्बकीय स्विच को मात्रा

* खाली = 2 pcs मानक (दुवै क्ल्याम्प र रिलीज स्थिति पत्ता लगाउनुहोस्)

* S = केवल 1 एकल चुम्बकीय स्विच

2. मानक अर्डर उदाहरण

MHC2-16D-M9BW:MHC2 मानक कोणीय पिभोट ग्रिपर, बोर 16, डबल एक्टिंग, 2pcs M9BW चुम्बकीय स्विचहरू, मानक साइड पोर्ट बडी।

काम गर्ने सिद्धान्त र मुख्य प्रतिस्पर्धात्मक लाभहरू

1. पिभोट रकर स्विङ मेकानिज्म

जबराहरू तल पिभोट वरिपरि घुम्छन्। जब खोल्दा जबाका टिपहरू बाहिरी रूपमा विस्तार हुन्छन्। बाहिरी-साइड क्ल्याम्पिङका लागि उपयुक्त जहाँ समानान्तर ग्रिपरहरूले अपर्याप्त गहिराइ ठाउँको कारणले मेकानिकल हस्तक्षेपलाई जोखिममा राख्छ। स्विङ दायरा: +30° ~ -10°।

2. सिमेट्रिक डुअल पिस्टन ड्राइभ

ठूलो clamping टोक़ उत्पन्न गर्दछ; दुवै बङ्गारा सन्तुलित भारसँग सिंक्रोनस रूपमा स्विङ हुन्छ। बिल्ट-इन एक-तर्फी थ्रॉटल भल्भहरू, खोल्ने / बन्द गर्ने वेग समायोजन गर्न कुनै अतिरिक्त गति नियन्त्रण फिटिंग आवश्यक पर्दैन।

3. कम उचाइ कम्प्याक्ट शरीर

पातलो रूपरेखा, लघु रोबोट अन्त प्रभावकर्ता र क्र्याम्प्ड क्याबिनेट स्थापनाको लागि उत्कृष्ट।

4. तेल-मुक्त सञ्चालन

लामो सेवा ग्रीस कारखानामा पूर्व-भरिएको, निरन्तर साइकल चलाउनको लागि सुख्खा फिल्टर गरिएको कम्प्रेस्ड हावासँग उपयुक्त।

5. चुम्बकीय स्थिति पत्ता लगाउन तयार छ

बिल्ट-इन चुम्बकीय रिंग, M9BW स्विचहरूसँग सहकार्य गर्नुहोस् वर्कपीस उपस्थिति निर्णयको लागि पीएलसीमा जबडा स्थिति संकेत पठाउन।

6. बहु-दिशात्मक माउन्टिंग आधार

तलको सतहमा पिन प्वालहरू र ट्याप गरिएको माउन्टिंग प्वालहरू पत्ता लगाउने; तेर्सो र ठाडो माउन्ट समर्थित। विस्तारित कस्टम फिक्स्चर जबड़ेमा फिट गर्न सकिन्छ।

एकीकृत सामान्य प्राविधिक विशिष्टता तालिका

प्यारामिटर वस्तु	मानक विशिष्टता
लागू हुने माध्यम	फिल्टर गरिएको सुख्खा संकुचित हावा (तेल-रहित सञ्चालन)
सञ्चालन दबाव	दोहोरो अभिनय D: 0.15～0.7MPa / एकल अभिनय S NO: 0.25～0.7MPa
अधिकतम स्विङ कोण	एकल बङ्गारा: ३०° (+३०° ~ -१०°)
स्थिति शुद्धता दोहोर्याउनुहोस्	± ०.०२ मिमी
अधिकतम परिचालन आवृत्ति	180 चक्र प्रति मिनेट (cpm)
परिवेशको तापक्रम	-10 ℃ ~ +60 ℃ (पाइप भित्र बरफ छैन)
एयर पोर्ट थ्रेड	बोर ६: M3×0.5 / बोर 10/16/20/25: M5×0.8
मेकानिकल सेवा जीवन	≥8 मिलियन ओपन-क्लोज साइकल

क्ल्याम्पिङ टर्क टेबल @0.5MPa (एकाइ: N·m)

बोर साइज	डबल एक्टिंग डी टोर्क	एकल अभिनय SNO टोक़
6	0.038	0.024
10	0.10	0.070
16	0.39	0.31
20	0.70	0.54
25	1.36	1.08

महत्त्वपूर्ण रिमाइन्डर: फिक्स्चर एक्सटेन्सनको लम्बाइ बढ्दै जाँदा, प्रभावकारी जबडा टिप क्ल्याम्पिङ बल लीभर प्रभावको कारणले महत्त्वपूर्ण रूपमा घट्छ। लिभर टर्क प्रमाणिकरण चयनको समयमा अनिवार्य छ।

चयन तुलना: MHC2 Angular Gripper VS MHZ2 समानांतर ग्रिपर

तुलना आयाम	MHC2 पिभोट एङ्गुलर स्विङ ग्रिपर	MHZ2 रैखिक समानान्तर ग्रिपर
जबड़े गति	पिभोट बिन्दु वरिपरि घुमाउने घुमाउरो (कोणीय प्रकार)	सिंक्रोनस तेर्सो रैखिक अनुवाद
रुचाइएको क्ल्याम्पिंग विधि	workpieces को बाहिरी र्‍यापिङ क्ल्याम्पिङ	बाहिरी क्ल्याम्पिङ र इनर ग्रिपिङ दुवै उपलब्ध छन्
अन्तरिक्ष आवश्यकता	सुझावहरू खोल्दा बाहिरी रूपमा विस्तार हुन्छ, सीमित गहिराइ स्टेशनहरू सूट गर्दछ	अतिरिक्त पार्श्व रैखिक यात्रा क्लियरेन्स चाहिन्छ
स्थिति सटीकता	± ०.०२ मिमी	±0.01mm (उच्च सटीक)
लोड विशेषता	लिभर संरचना; लामो फिक्स्चरको साथ क्ल्याम्पिङ बल तीव्र रूपमा खस्छ	रैखिक गाइड डिजाइन; फिक्स्चर लम्बाइ द्वारा अप्रभावित clamping बल
विशिष्ट परिदृश्यहरू	बाहिरी-साइड समात्ने साना भागहरू, साइड फिडिङ टूलिङ	बाहिरी-साइड समात्ने साना भागहरू, साइड फिडिङ टूलिङ

चरण-दर-चरण चयन गाइड

1. सञ्चालन मोड चयन

-- २४ घन्टा निरन्तर मास स्वचालन, माग अधिकतम क्ल्याम्पिङ टर्क → D डबल एक्टिंग (रुचाइएको मुख्यधारा)

-- तातो प्रेसिङ / स्ट्याम्पिङ स्टेशनहरू, पावर हानि पछि वर्कपीस क्रसिंगबाट बच्न स्वत: रिलीज → S एकल अभिनय NO

NC पावर-अफ होल्ड प्रकार बिना MHC2 मानक श्रृंखला। यदि पावर कट पछि स्थायी क्ल्याम्पिंग आवश्यक छ भने, MHZ2-C श्रृंखला चयन गर्नुहोस्।

2. कार्य अवस्था निर्णय

✅ MHC2 लाई प्राथमिकता दिनुहोस् यदि:

-- सीमित उपकरण गहिराई; समानान्तर रैखिक ग्रिपरले यात्राको समयमा फ्रेममा हस्तक्षेप गर्दछ

-- साइड फिडिङ प्रक्रिया, बाहिरी परिधिबाट workpiece समात्नुहोस्

-- साना प्लास्टिक आवास, बोतल टोपी, ट्यूबलर भागहरु को लागी बाहिरी क्ल्याम्पिंग

-- मिनी रोबोट EOAT लाई अल्ट्रा-थिन कम्प्याक्ट ग्रिपर रूपरेखा चाहिन्छ

❌ यसको सट्टा MHZ2 छान्नुहोस् यदि:

--वर्कपीसलाई रोटरी टोक़ बिना केन्द्रित स्थिर क्ल्याम्पिङ चाहिन्छ

-- लामो विस्तारित कस्टम फिक्स्चर आवश्यक छ (गम्भीर टोक़ क्षीणन जोखिम)

-- अल्ट्रा-उच्च दोहोरिने स्थिति ±0.01mm अनिवार्य छ

-- पावर बन्द स्थायी क्ल्याम्पिङ (NC सामान्यतया बन्द) आवश्यक छ

3. सिग्नल पत्ता लगाउने विकल्प

-- PLC workpiece पहिचान संग पूर्ण स्वचालित उत्पादन लाइन → M9BW चुम्बकीय स्विच सुसज्जित

-- स्वचालित तर्क बिना सरल म्यानुअल फिक्स्चर → स्विच बिना आधारभूत मोडेल

विशिष्ट औद्योगिक अनुप्रयोग परिदृश्यहरू

-- 3C स्वचालन: प्लास्टिक हाउसिङ र कनेक्टरहरूको बाहिरी क्ल्याम्पिङ, लघु कम्पोनेन्ट एसेम्बली

- प्याकेजिङ मेसिनरी: बोतल क्याप पिकिङ, साना सामग्री बक्सहरूको पार्श्व स्थानान्तरण

-- निरीक्षण उपकरण: ट्यूबलर र बेलनाकार workpieces को लागि बाहिरी स्थिति

- सीमित ठाउँमा साइड पिक र प्लेसको लागि मिनी रोबोट अन्त प्रभावकर्ता

-- इंजेक्शन मोल्डिङ सहायक उपकरण: डिमोल्डिङ र माइक्रो प्लास्टिक पार्ट्स छनोट

मानक मिलान गरिएको वायवीय सर्किटहरू

1. सर्किट 1: सामान्य डबल एक्टिंग ग्रिपर सर्किट

AFC वायु सेवा इकाई → 4V210 5/2 सोलेनोइड भल्भ → PU6 ट्युबिङ → MHC2 एङ्गुलर ग्रिपर (M9BW स्विचहरू PLC इनपुटमा तार गरिएको)

2. सर्किट 2: एकल अभिनय सामान्यतया खुला सुरक्षा सर्किट (बिजुली हानि पछि स्वत: रिलीज)

-- AR दबाव नियामक → 3V 3/2 solenoid भल्भ → MHC2-XXS एकल अभिनय NO ग्रिपपर

सञ्चालन र मर्मत सावधानीहरू

-- AF श्रृंखला 5μm सटीक एयर फिल्टर अपस्ट्रीम स्थापना गर्नुहोस्; धुलो पिभोट जोइन्टमा प्रवेश गर्दा जाम हुन सक्छ।

- स्थिरता विस्तार लम्बाइ न्यूनतम; लामो फिक्स्चरले गम्भीर प्रभावकारी बल घटाउने र वर्कपीस चिप्लिने जोखिम निम्त्याउँछ।

- सनकी भारी भारबाट बच्नुहोस्; एकपक्षीय बलले पिभोट पिनहरूको पहिरनलाई गति दिन्छ।

- बिल्ट-इन थ्रॉटल द्वारा बिस्तारै जबडा गति समायोजन गर्नुहोस्; द्रुत उच्च-गति प्रभावले workpieces लाई क्षति पुर्याउनेछ।

- मानक सिलहरू बलियो एसिड, क्षार र जैविक विलायकहरूको लागि प्रतिरोधी छैनन्; संक्षारक वातावरणको लागि फ्लोरिन रबर सील अनुकूलित संस्करण।

एक वाक्य सारांश

SOLH MHC2 पिभोट एङ्ग्युलर स्विङ वायवीय ग्रिपरले D/S अपरेशन मोडहरू र बिल्ट-इन स्पीड थ्रॉटलको साथ रकर रोटरी जबडा मेकानिज्म अपनाउछ, साँघुरो-गहिराइ स्टेशनहरूमा बाहिरी-साइड र्यापिङ क्ल्याम्पिङको लागि कम्प्याक्ट लो-प्रोफाइल, M9BW चुम्बकीय रूपमा प्रयोग गरिएको कम्प्याक्ट स्वीचहरू र साना कम्प्याक्ट स्वीचहरू, कम्प्याक्ट साइडमा प्रयोग गरिन्छ। 3C, प्याकेजिङ्ग र लघु रोबोट स्वचालन उपकरणहरू कब्जा गर्दै।
