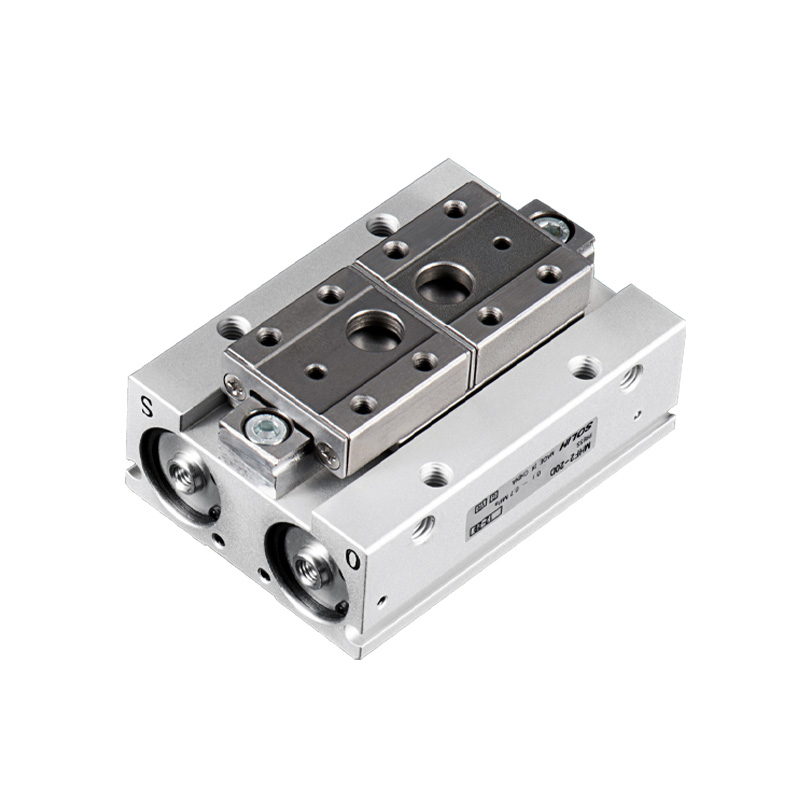

MHF2 श्रृंखला अल्ट्रा-थिन समानान्तर वायवीय ग्रिपर

SOLH MHF2 अल्ट्रा-थिन डुअल-पिस्टन रैखिक गाइड समानान्तर एयर ग्रिपर बराबर SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छ। यसको अल्ट्रा-फ्ल्याट बडी उचाइ MHZ2 को लगभग एक तिहाइ मात्र हो, जसले रोबोट एन्ड इफेक्टर्समा बेन्डिङ पललाई प्रभावकारी रूपमा कम गर्छ। बोरको साइज ८ देखि ३२ मिमी सम्म हुन्छ। यो गति समायोजनको लागि निर्मित थ्रोटल भल्भको साथ विशुद्ध रूपमा डबल-अभिनय हो। प्रत्येक बोरले तीन स्ट्रोक भेरियन्टहरू प्रदान गर्दछ: D छोटो, D1 मध्यम र D2 लामो, दोहोरिने स्थिति सटीकता ± 0.04~ ± 0.05 मिमी। चार-पक्षीय सेन्सर ग्रुभहरूले तल ट्यापिङ र थ्रु-होल स्थापना सहित बहु-दिशा माउन्टिंग सक्षम गर्दछ; -F एकल-जाउ निश्चित प्रकार वैकल्पिक छ। Φ25/32 ठूला साइजहरूले वर्धित कठोरताको लागि पुन: परिक्रमा गर्ने बल गाइडहरू अपनाउँछन्। बिल्ट-इन चुम्बकीय घण्टीहरूले स्थिति प्रतिक्रियाको लागि M9B/M9N/M9P रिड स्विचहरूसँग काम गर्दछ। उचाइ-प्रतिबन्धित कम्प्याक्ट स्पेसहरू, लघु रैखिक मोड्युलहरू, सानो रोबोट EOAT, अर्धचालक र 3C परिशुद्धता असेंबलीको लागि आदर्श। छनोटको क्रममा, जबडाको ओभरह्याङ लम्बाइ सीमित हुनुपर्छ र झुकाउने क्षण सुरक्षा कारक ≥1.5 द्वारा प्रमाणित हुनुपर्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

MHF2 श्रृंखला अल्ट्रा-थिन समानान्तर वायवीय ग्रिपर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

SOLH MHF2 श्रृंखला अल्ट्रा-फ्ल्याट डुअल-पिस्टन रैखिक गाइड 2-जाउ समानान्तर ग्रिपर हो। कोर हाइलाइट: शरीरको उचाइ बराबर MHZ2 ग्रिपरको 1/3 मात्र, उच्च स्थिति सटीकता कायम राख्दै अन्त झुकाउने क्षणलाई प्रभावकारी रूपमा कम गर्नुहोस्। तीन वैकल्पिक स्ट्रोक दायराहरू उपलब्ध छन्। चार-पक्ष माउन्टिंग संरचना। अल्ट्रा-स्पेस-सीमित कम-लोड उच्च-परिशुद्धता अनुप्रयोगहरूको लागि विशेष रूपमा डिजाइन गरिएको: लघु रैखिक मोड्युलहरू, सानो रोबोट EOAT, अर्धचालक, इलेक्ट्रोनिक्स र सटीक असेंबली स्टेशनहरू।

मूल संरचना र सञ्चालन सिद्धान्त

-- संरचना: दोहोरो पिस्टन + सटीक रैखिक गाइड रेल (Φ25/Φ32 सर्कुलिङ बल बेयरिङ गाइड अपनाउने)। स्विंग बिना शुद्ध समानांतर रैखिक जबडा आन्दोलन, उच्च कठोरता। एल्युमिनियम मिश्र धातु मुख्य शरीर, स्टेनलेस स्टील जबडा, निर्मित चुम्बकीय औंठी। चार-साइड चुम्बकीय स्विच माउन्ट ग्रूभ्स; माउन्टिंग विकल्पहरू: तल ट्याप गरिएको प्वाल / साइड ट्याप गरिएको प्वाल / प्वाल स्थापना।

-- कार्य प्रकार: डबल एक्टिंग D मात्र (द्विदिशा वायु नियन्त्रण, कुनै एकल अभिनय संस्करण)। समायोज्य गतिशील गति र सहज सञ्चालनको लागि निर्मित थ्रोटल भल्भ।

--अल्ट्रा-फ्ल्याट लेआउट: समान क्ल्याम्पिङ बल अन्तर्गत MHZ2 को तुलनामा लगभग 66% ले उचाइ घटाइयो, अन्तिम झुकाउने क्षणलाई धेरै कम गर्दै र स्थिति स्थिरतामा सुधार।

-- स्ट्रोक कन्फिगरेसन: प्रति बोर ३ स्ट्रोक विकल्पहरू: D(छोटो) / D1(मध्यम) / D2(लामो) फरक वर्कपीस चौडाइहरू मिलाउन।

-- स्थिति सटीकता: दोहोर्याउनुहोस् सटीकता ± 0.04 ~ 0.05mm, उच्च आवृत्ति साइकल चलाउने अन्तर्गत स्थिर।

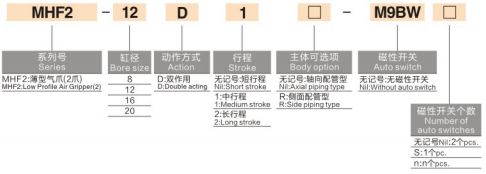

मोडेल कोडिङ नियम पूरा गर्नुहोस्

1. मोडेल उदाहरण: MHF2-16D1-S-M9BW

खण्ड	कोड	विवरण
1	MHF2	श्रृंखला: अल्ट्रा-पातलो समानान्तर ग्रिपर
2	16	बोर साइज: 8,12,16,20,25,32mm (Φ25/32 नयाँ ठूलो स्पेसिफिकेशन)
3	D/D1/D2	स्ट्रोक ग्रेड / D = छोटो स्ट्रोक / D1 = मध्यम स्ट्रोक / D2 = लामो स्ट्रोक
4	-एस	चुम्बकीय घण्टी विकल्प खाली = कुनै चुम्बक छैन; S = चुम्बकीय स्विचको लागि निर्मित चुम्बकीय घण्टी
5	-M9B	चुम्बकीय स्विच प्रकार M9B(NPN) / M9N(PNP) / M9P तार लम्बाइ: मानक ०.५ मिटर; W=1m L=3m
6	प्रत्यय माउन्टिङ कोड	खाली = मानक ट्याप गरिएको प्वाल 2 = थ्रु-होल माउन्टिङ F = एकल जबडा निश्चित प्रकार

2. मानक अर्डर उदाहरण

2.1 MHF2-20D2-S-M9BW

--बोर २०, लामो स्ट्रोक D2, निर्मित चुम्बकीय घण्टी, M9B चुम्बकीय स्विच १ मिटर केबलको साथ।

विश्वव्यापी कोर प्राविधिक निर्दिष्टीकरण

प्यारामिटर वस्तु	मानक विशिष्टता
जबरा मात्रा	२ जबडा, शुद्ध समानान्तर रैखिक खोल्ने र बन्द गर्ने
सञ्चालन मोड	डबल एक्टिंग मात्र (कुनै एकल अभिनय संस्करण)
सञ्चालन दबाव	बोर 8: 0.15~ 0.7MPa बोर 12~32: 0.1~ 0.7MPa (इष्टतम कार्य दबाव: 0.5MPa)
प्रमाण दबाव	१.० एमपीए
परिवेशको तापक्रम	-10 ~ 60 ℃ (एयर पाइपिंग भित्र आइसिङ छैन)
स्थिति शुद्धता दोहोर्याउनुहोस्	बोर 8/12：±0.05 mm बोर 16~32：±0.04 mm
अधिकतम परिचालन आवृत्ति	छोटो स्ट्रोक (D): 120 cpm मध्यम/लामो स्ट्रोक (D1/D2): 60 cpm
एयर पोर्ट थ्रेड	8/12：M3×0.5 16/20/25/32：M5×0.8
स्नेहन	तेल-मुक्त सञ्चालन; NSF-H1 खाद्य ग्रेड ग्रीस वैकल्पिक
स्विच स्थापना	चार-साइड स्लाइड ग्रूभ्स, चुम्बकीय स्विच दुबै छेउमा स्थापना गर्न सकिन्छ
माउन्ट गर्ने विकल्पहरू	तल, साइड, थ्रु-होल, बहु-दिशा सार्वभौमिक स्थापना

स्ट्रोक र क्ल्याम्पिङ बल डाटा तालिका (0.5MPa, मानक जबडा)

बोर (मिमी)	पूर्ण मोडेल	एकल जब यात्रा (मिमी)	अधिकतम कुल खोल्ने (मिमी)	क्ल्याम्पिङ फोर्स (N)	शरीरको उचाइ (मिमी)	शुद्ध वजन (g)
8	MHF2-8D	8	16	3.5	19	25
8	MHF2-8D1	16	32	5.8	19	28
8	MHF2-8D2	32	64	9.5	19	32
12	MHF2-12D	12	24	9.0	25	55
12	MHF2-12D1	24	48	15.0	25	62
12	MHF2-12D2	48	96	24.0	25	70
16	MHF2-16D	16	32	20.0	33	110
16	MHF2-16D1	32	64	33.0	33	125
16	MHF2-16D2	64	128	52.0	33	145
20	MHF2-20D	20	40	36.0	41	210
20	MHF2-20D1	40	80	60.0	41	240
20	MHF2-20D2	80	160	95.0	41	280

महत्त्वपूर्ण नोट: जबड़े विस्तार लम्बाइ L बढ्दै जाँदा क्ल्याम्पिङ बल घट्छ। चयन, सुरक्षा कारक ≥1.5 को समयमा स्वीकार्य झुकाउने क्षण जाँच गर्नुपर्छ।

MHF2 का लागि रुचाइएको अनुप्रयोग परिदृश्यहरू

-- स्थापना ठाउँ कडाइका साथ सीमित र उचाइ प्रतिबन्धित: स्लिम रैखिक मोड्युलहरू, लघु रोबोट अन्त प्रभावकर्ता

- कम झुकाउने क्षणको माग, स्थिर समानांतर उच्च परिशुद्धता: अर्धचालक, 3C इलेक्ट्रोनिक्स, सटीक हार्डवेयर असेंबली

- लचिलो स्ट्रोक मिल्दो आवश्यकता: विभिन्न workpiece चौडाइ अनुकूलन गर्न छोटो/मध्यम/लामो स्ट्रोक छनोट गर्नुहोस्

- कम्प्याक्ट एकीकृत संयन्त्रको लागि बहु-कोण माउन्टिङ र डुअल-साइड स्थिति पत्ता लगाउन आवश्यक छ

प्रमुख चयन दिशानिर्देशहरू

-- उचाइ अवरोध र workpiece चौडाइ अनुसार बोर साइज र स्ट्रोक चयन गर्नुहोस्: प्राथमिकता अनुक्रम D(छोटो) → D1 (मध्यम) → D2 (लामो)

-- प्रत्यय थप्नुहोस् -S चुम्बकीय घण्टी + M9B/M9N/M9P स्विच यदि PLC द्वारा खुल्ला/बन्द स्थिति प्रतिक्रिया आवश्यक छ भने

- माउन्टिंग चयन: मानक ट्याप प्वाल (पूर्वनिर्धारित); स्लिम प्लेटफर्म र कोष्ठकहरूको लागि उपयुक्त थ्रु-होल स्थापनाको लागि प्रत्यय -2

- लोड जाँच: जबड़े विस्तार लम्बाइ एल नियन्त्रण; स्वीकार्य झुकाउने क्षण भन्दा बढी अफसेट लोडबाट बच्न

--ठूलो बोर Φ25/32: सर्कुलेटिङ बल बेयरिङ गाइड अपनाउनुहोस्, मध्यम भारी वर्कपीसहरूको लागि उच्च कठोरता

एक वाक्य सारांश

SOLH MHF2 अल्ट्रा-थिन डबल एक्टिंग समानान्तर वायवीय ग्रिपरले अल्ट्रा-लो प्रोफाइल डिजाइन, तीन ग्रेड स्ट्रोक विकल्पहरू, चार-साइड माउन्टिङ र ±0.04~± 0.05mm उच्च परिशुद्धता, मिल्दो M9 शृङ्खला चुम्बकीय स्विचहरू, आदर्श लो-एक्ट-ब्यान्डिङ रोबट-ओटो-एटी-एटीको लागि उपयुक्त समाधानहरू प्रदान गर्दछ। अर्धचालक र 3C परिशुद्धता विधानसभा स्वचालन।
