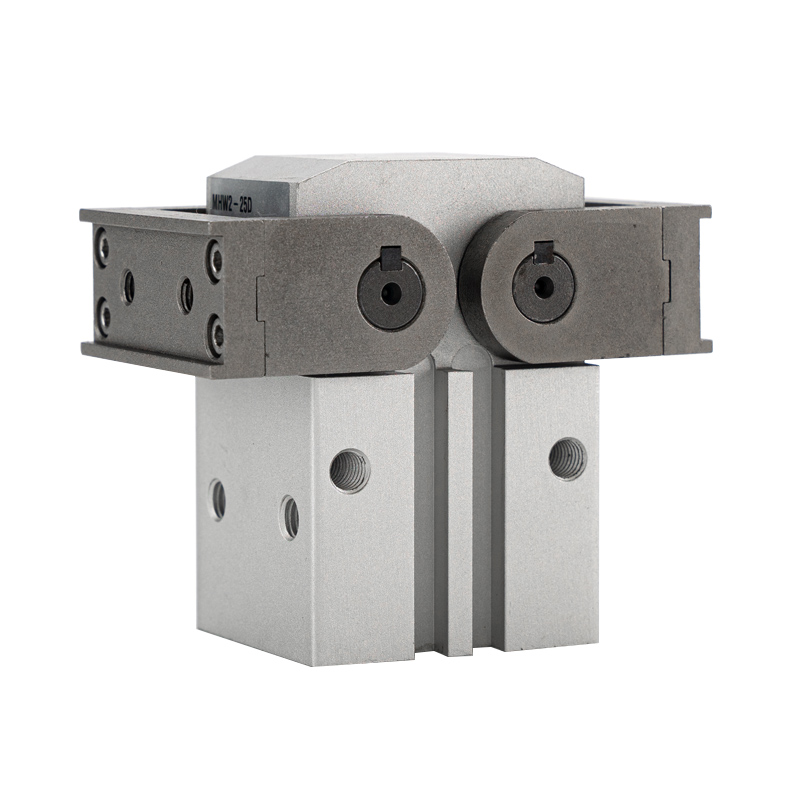

MHW2 श्रृंखला 180° र्याक र पिनियन स्विंग वायवीय ग्रिपर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

     SOLH MHW2 शृङ्खला कुल 180° ओपनिङ एंगल भएको र्याक र पिनियन चालित २-जब स्विङ ग्रिपर हो। मुख्य शक्तिहरू: सटीक गियर सिंक्रोनस आन्दोलन, अल्ट्रा-वाइड 180° स्विङ कोण, स्पेस-सेभिङ आउटलाइन, चार-साइड सेन्सर माउन्टिङ स्लटहरू र डस्ट-प्रूफ टिकाऊ निर्माण। वर्कपीस फ्लिपिङ, लोडिङ/अनलोडिङ, ठूलो आकारको पार्ट ग्रिपिङ र सीमित-स्पेस स्टेशनहरूका लागि व्यापक रूपमा अपनाइन्छ, र ठूलो कोण स्विङ ग्रिपर अनुप्रयोगहरूको लागि मुख्यधारा चयन हुन्छ।

कोर संरचना र डिजाइन सुविधाहरू

     -- काम गर्ने सिद्धान्त: सिलिन्डरले सिंक्रोनस रोटेशनको लागि पिनियन ड्राइभ गर्न र्याकलाई धक्का दिन्छ; दुईवटा बङ्गारा सममित रूपमा घुम्छन्। गियर मेसिङले उत्कृष्ट सिंक्रोनाइजेसन, अफसेट विचलन बिना समान क्ल्याम्पिङ बल सुनिश्चित गर्दछ।

     - स्विङ विशेषता: प्रत्येक बङ्गारा 90° सम्म घुम्छ, कुल द्विपक्षीय उद्घाटन 180°। पूर्ण रूपमा खोलिएका जबडाहरू सिलिन्डरको शरीरमा लम्बवत खडा हुन्छन्, न्यूनतम प्रक्षेपण ठाउँ ओगटेका हुन्छन्, मेकानिकल बेवास्ता आवश्यक सामग्री ह्यान्डलिङको लागि आदर्श।

     -- बडी लेआउट: बिल्ट-इन चुम्बकीय रिंगको साथ स्क्वायर हार्ड एनोडाइज्ड एल्युमिनियम हाउसिंग। फोर-साइड (शीर्ष/तल/बायाँ/दायाँ) सेन्सर ग्रूभहरूले M9B/A93 चुम्बकीय स्विचहरूको प्रत्यक्ष फिटिंग, अप्रतिबन्धित सेन्सर व्यवस्थालाई समर्थन गर्दछ।

     --सामाग्री र संरक्षण: हार्ड अक्सिडेशन सिलिन्डर, उच्च-शक्ति मिश्र धातु इस्पात जबडा र धुलो-प्रूफ सील संरचना। संकीर्ण क्लियरेन्सले विदेशी पदार्थको घुसपैठ, धुलो कार्यशाला अवस्थाहरूमा स्थिर प्रदर्शन र विस्तारित सेवा जीवनलाई रोक्छ।

     -- अपरेशन मोड: डबल एक्टिंग (डी)। द्विदिशात्मक सिलिन्डर थ्रस्टले जबडा खोल्ने र बन्द हुने महसुस गर्न अगाडि/रिभर्स गियर रोटेशन ड्राइभ गर्दछ।

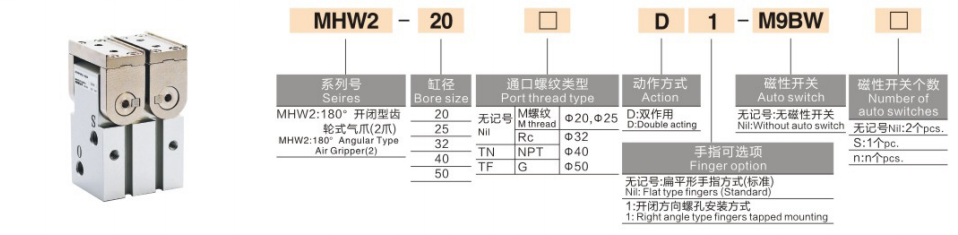

मोडेल कोडिङ नियम पूरा गर्नुहोस्

 1. मोडेल उदाहरण: MHW2-32D-M9BW

  2. मानक अर्डर सन्दर्भ उदाहरणहरू

     -- MHW2-25D: बोर 25, चुम्बकीय स्विच बिना डबल अभिनय आधारभूत मोडेल

     --MHW2-40D-M9B：Bore 40, M9B चुम्बकीय स्विचले सुसज्जित डबल एक्टिंग

विश्वव्यापी कोर प्राविधिक निर्दिष्टीकरण (0.5MPa आपूर्ति दबाव)

मुख्य प्रतिस्पर्धात्मक लाभहरू

  1. 180° अल्ट्रा-वाइड स्विङ कोण र उत्कृष्ट ठाउँ उपयोग

     -- जबडाहरू पूरै खुल्दा शरीरमा ठाडो उभिन्छन्, केवल सिलिन्डर अनुमानित ठाउँ ओगटेका हुन्छन्, साँघुरो स्टेशनहरूको लागि उपयुक्त हुन्छ र वर्कपीस बेवास्ता र फ्लिपिङ आन्दोलनको आवश्यकता पर्दछ।

  2. उच्च परिशुद्धता गियर सिंक्रोनस प्रसारण

     -- र्याक र पिनियन मेसिङ ड्राइभ, सिंक्रोनस त्रुटि ≤0.1°, सन्तुलित सममित क्ल्याम्पिङ, प्रभावकारी रूपमा एकपक्षीय बलको कारणले वर्कपीस चिप्लिनबाट रोक्छ।

  3. 360° लचिलो सेन्सर लेआउट

     - चुम्बकीय स्विचहरू सबै-दिशा स्थिति निगरानी, ​​सुविधाजनक स्थापना र कुनै पनि माउन्टिंग अभिमुखीकरणको लागि कमीशन प्राप्त गर्न चार शरीर सतहहरूमा माउन्ट गर्न सकिन्छ।

  4. कठोर वातावरणको लागि धुलो-प्रमाण संरचना

     - अनुकूलित सील र सानो आन्तरिक अन्तर ब्लक धूल प्रवेश; मेकानिकल सेवा जीवन ≥5 मिलियन चक्र, दीर्घकालीन उच्च-चक्र स्वचालित उत्पादन लाइनहरूको लागि स्थिर।

 माउन्टिंग फारमहरू र विशिष्ट औद्योगिक अनुप्रयोगहरू

  1. माउन्ट गर्ने विकल्पहरू

     - अक्षीय तेर्सो माउन्टिङ: एसेम्बली लाइन लोडिङ र अनलोडिङका लागि तेर्सो क्ल्याम्पिङ

     - अनुदैर्ध्य ठाडो माउन्टिङ: वर्कपीस फ्लिपिङ स्टेशनहरूको लागि ठाडो लिफ्टिङ

     -- पार्श्व साइड माउन्टिङ: साँघुरो सीमित उपकरण ठाउँको लागि साइड क्ल्याम्पिङ

  2. विशिष्ट अनुप्रयोग परिदृश्यहरू

     -- इलेक्ट्रोनिक्स र गृह उपकरण: ग्रिपिङ र फ्लिपिङ हाउसिङ, प्यानल र ठूला आकारका कम्पोनेन्टहरू

     -- अटोमोटिभ पार्ट्स: ल्याम्प हाउजिङ, भित्री ट्रिम र साना कास्टिङको ढुवानी

     -- रसद र प्याकेजिङ: ह्यान्डलिंग बक्सहरू, प्यालेटहरू र ब्यारेल सामग्रीहरू

     -- मेसिन र इन्जेक्शन मोल्डिङ स्वचालन: मेसिन उपकरण र मोल्डिङ मेसिनबाट ठूला workpieces छनोट

चयन तुलना: MHW2 गियर स्विङ VS MHY2 क्याम स्विङ VS MHT2 टगल ग्रिपर

3-चरण द्रुत चयन गाइड

  1. workpiece मास आधारित बोर चयन

     -- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg। रिजर्भ ≥30% लोड सुरक्षा मार्जिन।

  2. स्विङ कोण प्रमाणिकरण

     -- मानक एकल जबडा स्विङ कोण 90°, कुल खोल्ने 180°। workpiece आयाम र परित्याग यात्रा समायोजन गर्न पर्याप्त क्लियरेन्स पुष्टि गर्नुहोस्।

  3. कन्फिगरेसन मिलान

     -- स्थिति संकेत प्रतिक्रिया: M9B श्रृंखला चुम्बकीय स्विचहरूको साथ चार-साइड माउन्टिङ स्लटहरू लचिलो लेआउटको लागि स्थापना अभिविन्यासको पर्वाह नगरी प्रयोग गर्नुहोस्।

     -- धुलो कार्यशाला वातावरण: उच्च धुलो-प्रुफ सील संरचनाको कारण MHW2 लाई प्राथमिकता दिनुहोस्।

एक वाक्य सारांश

     SOLH MHW2 र्याक र पिनियन 180° स्विङ वायवीय ग्रिपरले चार-साइड चुम्बकीय स्विच स्थापना र डस्ट-प्रूफ सील, मध्यम लोड वर्कपीस फ्लिपिङ र सामग्री ह्यान्डलिङलाई समर्थन गर्ने गियर सिंक्रोनस ट्रान्समिशनलाई अपनाउँछ; प्याकेजिङ, मोटर वाहन र सामान्य स्वचालन सीमित-स्पेस स्टेशनहरूको लागि आदर्श स्पेस-सेभिङ स्विङ ग्रिपर।
