HLS / HLSL श्रृंखला ट्विन-शाफ्ट प्रेसिजन स्लाइड सिलिन्डर (क्रस रोलर गाइड प्रकार)

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

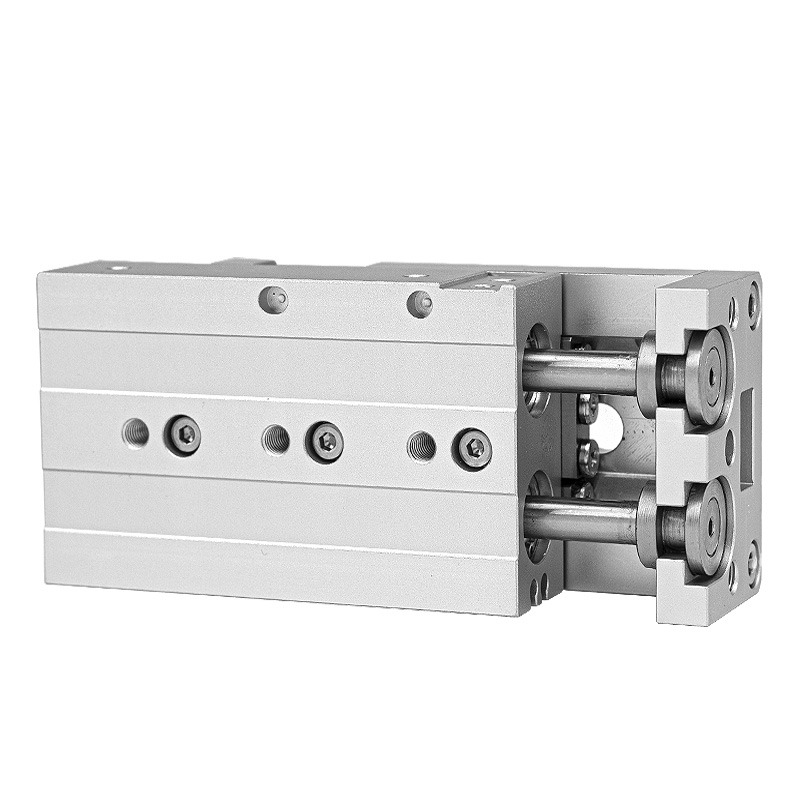

     SOLH HLS / HLSL श्रृंखला ट्विन-शाफ्ट प्रेसिजन स्लाइड सिलिन्डरले क्रस रोलर रैखिक गाइडलाई कोर गाईडिङ कम्पोनेन्टको रूपमा अपनाउँछ। HLQ पुन: परिक्रमा गर्ने बल स्लाइड सिलिन्डरहरूको तुलनामा, यसले धेरै उच्च कठोरता, उत्कृष्ट दोहोरिने स्थिति सटीकता र विक्षिप्त साइड लोडहरूको लागि बलियो प्रतिरोध प्रदान गर्दछ, पूर्ण रूपमा हेभी-लोड, अल्ट्रा-प्रेसिजन असेंबली र पोजिसनिङ स्वचालन प्रक्रियाहरूसँग मेल खान्छ।

श्रृंखला वर्गीकरण: HLS VS HLSL

     -- HLS मानक प्रकार: सिलिन्डर बडी स्लाइड क्यारिजको एक छेउमा स्थापित, कम्प्याक्ट समग्र चौडाइ। सीमित स्थापना स्थानको लागि उपयुक्त, स्पष्ट सनकी अफसेट लोड बिना मध्यम-सानो लोड अवस्थाहरू।

     -- HLSL सममित प्रकार: दुई समानान्तर क्रस रोलर गाइडहरू बीच केन्द्रित सिलिन्डर, एकसमान बल वितरण, धेरै परिष्कृत कठोरता र भारी लोड क्षमता। भारी भार, सनकी भार र अति उच्च परिशुद्धता कार्य परिदृश्यहरूको लागि पहिलो छनौट।

कोर प्राविधिक विशिष्टता तालिका

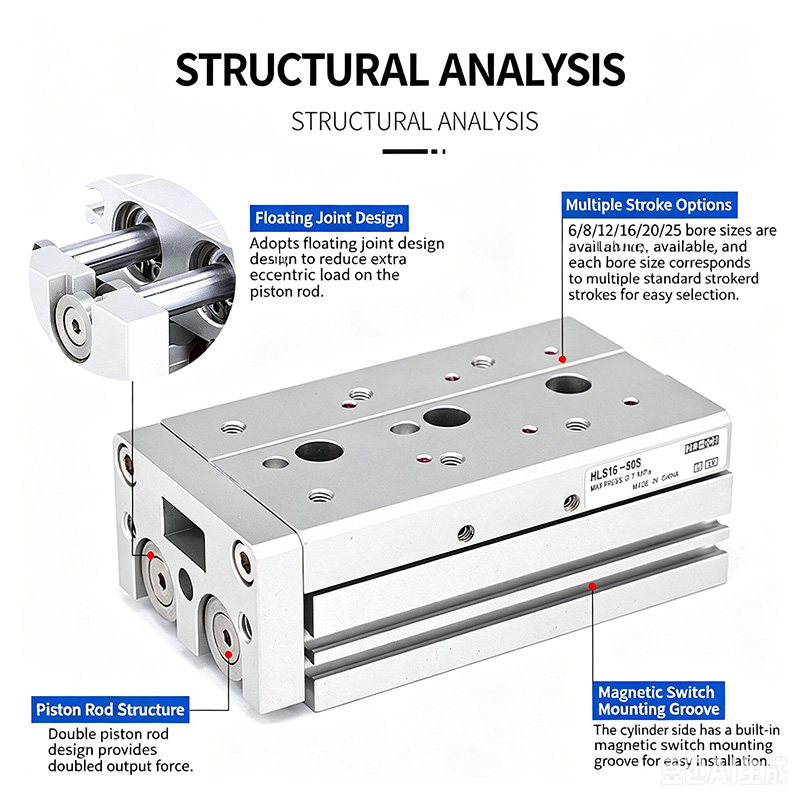

संरचनात्मक र कोर प्रदर्शन लाभहरू

  1. क्रस रोलर लाइनर गाइड (रोलर लाइन सम्पर्क डिजाइन)

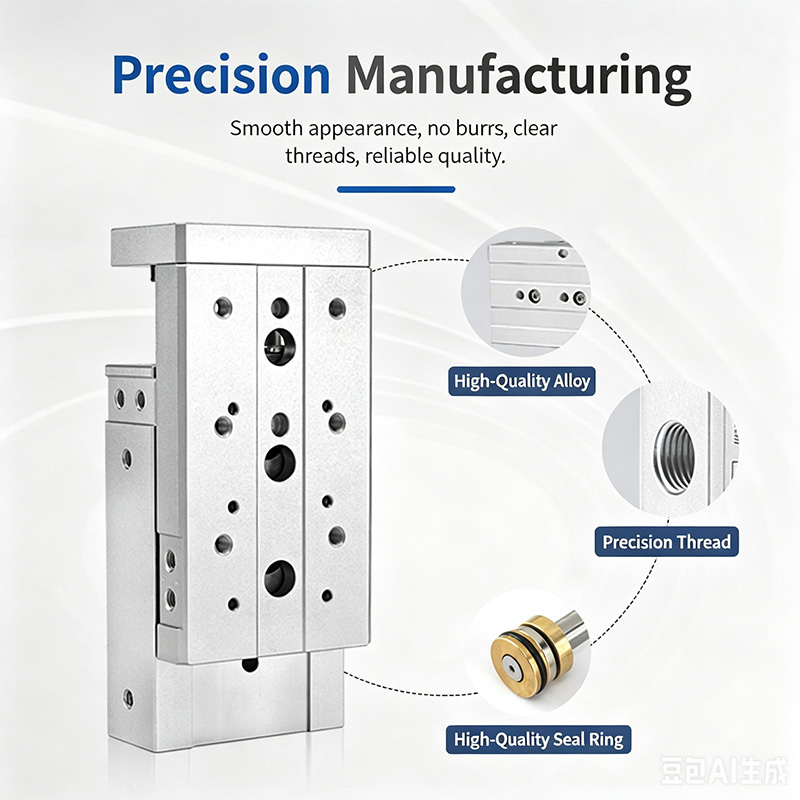

     - रेखा सम्पर्क असर संरचनाले चरम कठोरता, उत्कृष्ट सीधापन र विरोधी रोटेशन सटीक, बलियो प्रभाव प्रतिरोध र भारी लोड अन्तर्गत स्थिर सञ्चालन प्रदान गर्दछ। अल्ट्रा-लो घर्षण, अल्ट्रा-स्मूथ आन्दोलन र विस्तारित सेवा चक्रको साथ एकीकृत एक-टुक्रा गाइड क्यारेज डिजाइन।

  2. निर्मित फ्लोटिंग संयुक्त

    - पिस्टन रड र स्लाइड प्लेटफर्म बीचको लोचदार फ्लोटिंग जडानले पार्श्व बल र विलक्षण टोक़ अफसेट गर्दछ, पिस्टन रड विक्षेपन र ओभरलोड क्षतिबाट बच्न।

  3. ट्विन समानान्तर पिस्टन रडहरू

    - डबल थ्रस्ट आउटपुट, उत्कृष्ट एन्टी-टोर्सन प्रदर्शन, लोड गरिएको अवस्था अन्तर्गत उच्च स्थिति सटीकता कायम राख्छ।

  4. बहु-दिशात्मक विश्वव्यापी माउन्टिङ

     - 3-दिशा स्थापनाको लागि तल, अगाडि र छेउको सतहहरूमा ट्याप गरिएको माउन्टिंग प्वालहरू; सटीक पत्ता लगाउने पिन प्वालहरू द्रुत सटीक स्थितिको लागि आधारमा पूर्व-मशिन गरिएको।

  5. 3-साइड टुलिङ्ग माउन्ट सतहहरू

     -- स्लाइडर शीर्ष र अगाडिको अनुहारमा ट्याप गरिएको फिक्स्चर माउन्टिंग प्वालहरू, स्लाइडर शीर्ष प्लेनमा पिन प्वालहरू पत्ता लगाउँदै दोहोर्याउन मिल्ने जिग स्थिति सटीकता सुनिश्चित गर्न।

  6. पूर्व-मशिन सेन्सर स्थापना ग्रूभहरू

     - चुम्बकीय स्विचहरूको लचिलो स्थापना र स्थिति समायोजनको लागि सिलिन्डर साइडमा मानक स्लाइडिङ स्लटहरू।

  7. विविध बफर र सीमित स्टप विकल्पहरू

     -- स्थिर वायु बफर, समायोज्य वायु बफर (A/AS/AF), हाइड्रोलिक झटका अवशोषक बफर (B/BF) र बहुविध बाह्य मेकानिकल सीमा स्टप ब्लकहरू वैकल्पिक संयोजनहरू हुन्।

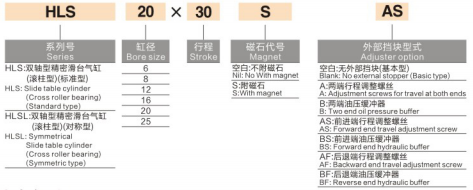

मानक मोडेल नामकरण नियम

  1. उदाहरण मोडेल: HLS20×30SAS

     -- HLS = मानक साइड सिलिन्डर श्रृंखला; HLSL = सममित केन्द्रित उच्च-कठोरता श्रृंखला

     -- 20 = सिलिन्डर बोर व्यास (मिमी)

     -- ३० = रेटेड स्ट्रोक लम्बाइ (मिमी)

     -- S = निर्मित स्थायी चुम्बकीय घण्टी (मानक कारखाना कन्फिगरेसन)

     -- A = दुबै छेउमा समायोज्य एयर बफर

        AS = समायोज्य एयर बफर केवल अगाडि स्ट्रोक अन्त मा

        AF = रिटर्न स्ट्रोक अन्त्यमा मात्र समायोज्य एयर बफर

     -- B = दुबै छेउमा हाइड्रोलिक तेल बफर

        BF = हाइड्रोलिक तेल बफर रिटर्न स्ट्रोक अन्त्यमा मात्र

सैद्धान्तिक आउटपुट थ्रस्ट तालिका (एकाइ: N)

चयन दिशानिर्देशहरू र विशिष्ट अनुप्रयोग परिदृश्यहरू

  1. चयन सुझावहरू

     -- HLS मानक मोडेल: कम्प्याक्ट स्थापना स्थान, मध्यम-सानो भार, कुनै स्पष्ट सनकी अफसेट लोड छैन

     -- HLSL सममित मोडेल: भारी भार, विलक्षण साइड लोड, अल्ट्रा-उच्च कठोरता र अल्ट्रा-परिशुद्धता स्थिति आवश्यकताहरूको लागि प्राथमिकता चयन

  2. विशिष्ट औद्योगिक अनुप्रयोगहरू

     -- प्रेसिजन असेंबली, स्वचालित स्थिति, वायमेटिक क्ल्याम्पि and र workpiece स्थानान्तरण स्टेशनहरू

     -- अर्धचालक र इलेक्ट्रोनिक स्वचालन उत्पादन लाइनहरू

     -- उच्च परिशुद्धता परीक्षण निरीक्षण उपकरण, चिकित्सा स्वचालन उपकरण, मेशिन उपकरण स्थिरता संयन्त्र

एक वाक्य सारांश

     SOLH HLS/HLSL क्रस रोलर ट्विन-शाफ्ट स्लाइड सिलिन्डरले उच्च-कठोरता रेखा-सम्पर्क क्रस रोलर गाइडलाई दोहोरो मानक/सिमेट्रिकल भेरियन्टहरू सहित, वैकल्पिक एयर/हाइड्रोलिक बफर र एन्टी-सेन्ट्रिक फ्लोटिंग संयुक्त डिजाइन, प्रिमियम हेवी-ड्यूटी अल्ट्रा-प्रिसीसन लाइन, मेडिकल सेमी-लोड र सेमी-लोड लाइनको लागि अपनाउँछ। स्वचालन उपकरण।
