रिचज टेक्नोलोजी SF6 सर्किट ब्रेकरको विस्तृत परिचय

    रिच टेक्नोलोजीले मुख्यतया कम भोल्टेज स्विचगियर सामान, उच्च भोल्टेज स्विचगियर कम्पोनेन्टहरू, र इनडोर/आउटडोर सर्किट ब्रेकर श्रृंखलाहरूको निर्माणमा केन्द्रित छ। निम्नले सन्दर्भको लागि SF6 सर्किट ब्रेकरहरूको व्यावसायिक परिचय प्रदान गर्दछ।

I. SF6 सर्किट ब्रेकरको आधारभूत अवलोकन

    SF6 सर्किट ब्रेकर एक उच्च-भोल्टेज सर्किट ब्रेकर हो जसले सल्फर हेक्साफ्लोराइड (SF6) ग्यास इन्सुलेशन र आर्क-निभाउने माध्यमको रूपमा प्रयोग गर्दछ, जसलाई पावर प्रणालीको प्रसारण र वितरण क्षेत्रमा व्यापक रूपमा प्रयोग गरिन्छ।

मुख्य विशेषताहरु:

• उत्कृष्ट इन्सुलेशन कार्यसम्पादन: SF6 ग्यासको इन्सुलेशन शक्ति हावाको तुलनामा 2.5-3 गुणा हुन्छ, जसले उपकरणको मात्रालाई उल्लेखनीय रूपमा घटाउन सक्छ।

• सुपीरियर आर्क-निभाउने क्षमता: उच्च चाप स्तम्भ चालकता, छोटो चाप समय (2-2.5 चक्र), र ठूलो ब्रेकिंग क्षमता (80kA सम्म)।

• कुनै आगो जोखिम छैन: SF6 ग्यास उच्च सुरक्षा संग गैर-ज्वलनशील छ।

• लामो सेवा जीवन: लामो मर्मत चक्र र कम मर्मत आवृत्ति संग, विद्युत जीवन 25 वर्ष भन्दा बढी पुग्न सक्छ।

II। कार्य सिद्धान्त र संरचना

2.1 कार्य सिद्धान्त

चाप निभाउने संयन्त्र:

1. खोल्ने क्रममा, गतिशील र स्थिर सम्पर्कहरू चाप उत्पन्न गर्न अलग हुन्छन्, जसले SF6 ग्यासलाई उच्च तापक्रममा S, F परमाणुहरू र सकारात्मक/नकारात्मक आयनहरूमा विघटन गर्दछ।

2. SF6 ग्यास अणुहरूले नकारात्मक आयनहरू बनाउनको लागि मुक्त इलेक्ट्रोनहरू कब्जा गर्छन्, चाप स्तम्भको चालकता घटाउँछ र चाप विलुप्त हुने गतिलाई बढाउँछ।

3. चाप निभिए पछि, ग्यासले यसको मूल इन्सुलेशन अवस्था पुनर्स्थापित गर्दछ।

ग्यास परिसंचरण:दबाब ग्यास प्रकार वा स्व-ऊर्जा प्रकार सिद्धान्त अपनाएर, चाप निभाउन र इन्सुलेशन पुनर्स्थापना गर्न पिस्टन वा चाप ऊर्जा मार्फत ग्यास प्रवाह उत्पन्न हुन्छ।

२.२ मुख्य संरचना

III। रिचज टेक्नोलोजी द्वारा उत्पादित SF6 सर्किट ब्रेकरहरूको प्रकार र प्राविधिक मापदण्डहरू

3.1 मुख्य प्रकारहरू

1. संरचना द्वारा वर्गीकृत:

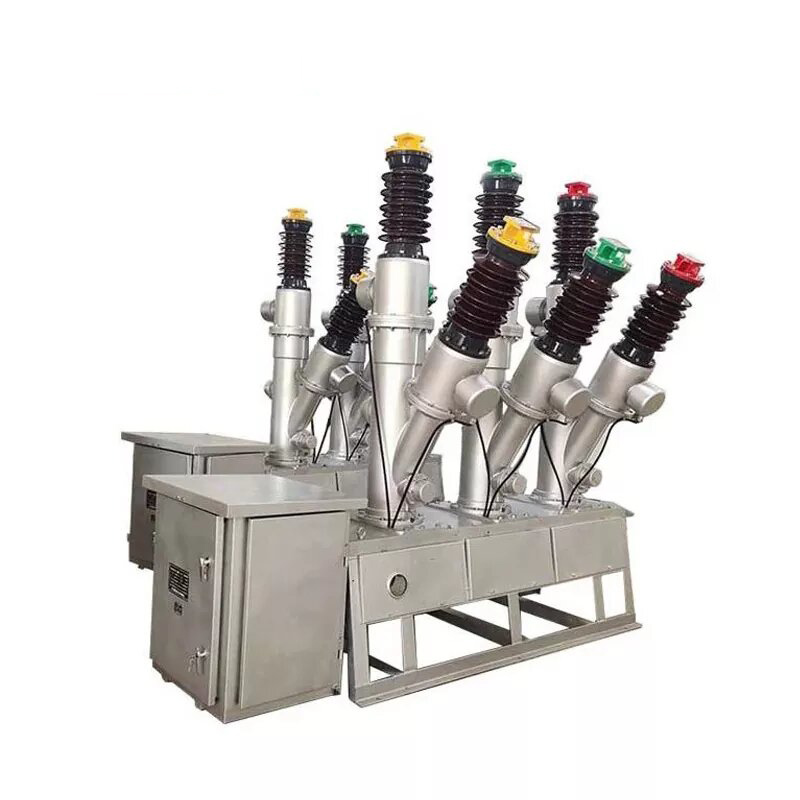

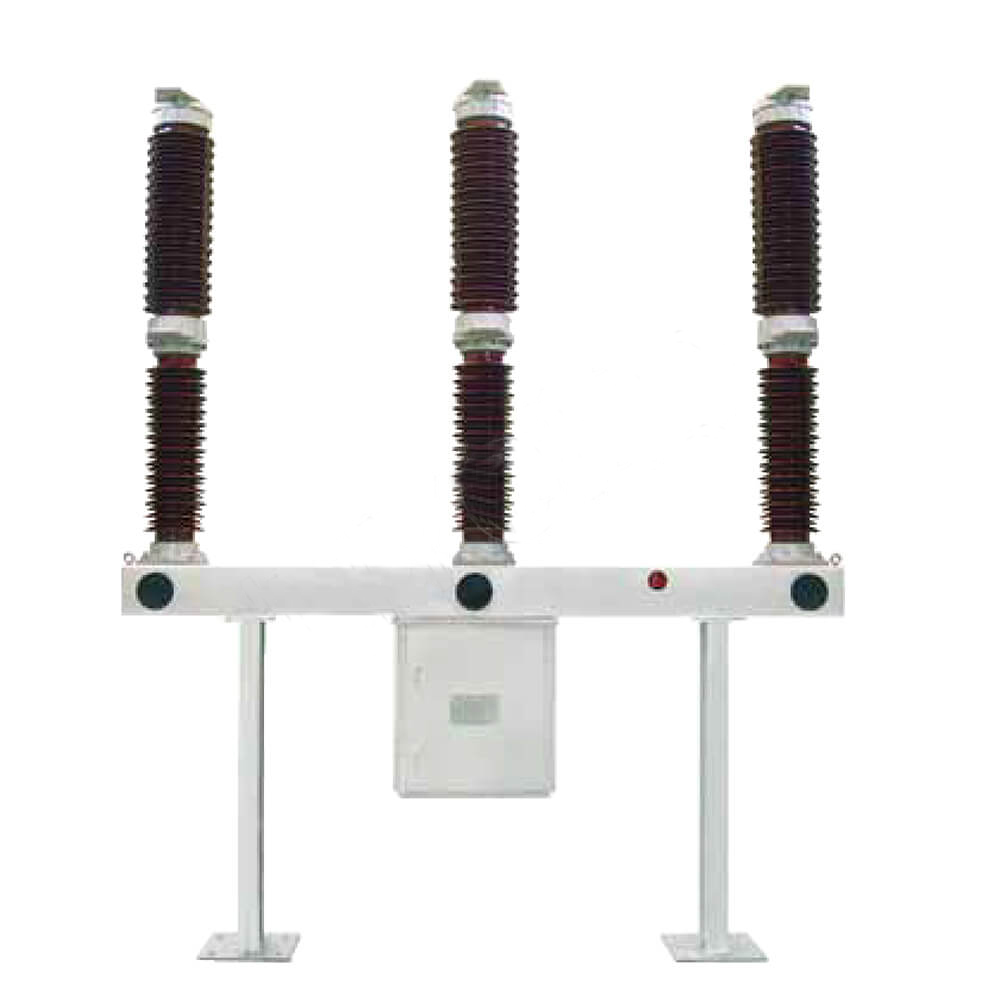

• पोर्सिलेन स्तम्भ प्रकार: तीन-चरण स्वतन्त्र, ठूलो मात्रा, बाहिरी ठाउँहरूको लागि उपयुक्त (जस्तै FA4-550 प्रकार)

• ट्यांक प्रकार (फ्लोर ट्यांक प्रकार): तीन-चरण साझा ट्याङ्की, कम्प्याक्ट संरचना, राम्रो भूकम्प प्रदर्शन, सजिलो मर्मत

• GIS संयुक्त विद्युतीय उपकरणमा सर्किट ब्रेकर: सिल गरिएको खोलमा विच्छेदन, ग्राउन्डिङ स्विच, आदिसँग एकीकृत

2. आर्क-निभाउने विधि द्वारा वर्गीकृत:

• एकल-दबाव प्रकार: चाप बुझाउने चेम्बर भित्र एक मात्र दबाब, साधारण संरचना, व्यापक रूपमा प्रयोग

• दोहोरो-दबाव प्रकार: उच्च र कम दबाव वायु कक्षहरू, राम्रो चाप-निभाउने प्रदर्शन तर जटिल संरचना संग

3.2 प्रमुख प्राविधिक मापदण्डहरू

IV। SF6 सर्किट ब्रेकरका फाइदाहरू र अनुप्रयोग परिदृश्यहरू

4.1 उत्पादन लाभहरू

1. उत्कृष्ट ब्रेकिङ कार्यसम्पादन: चाँडै चाप निभाउन सक्छ, मुश्किलले काट्ने ओभरभोल्टेज उत्पन्न गर्न सक्छ, र उपकरण र लाइनहरू जोगाउन सक्छ।

2. उच्च विश्वसनीयता: सिल गरिएको संरचनाले बाह्य वातावरणको प्रभावलाई कम गर्छ, विभिन्न कठोर मौसम अवस्थाहरूको लागि उपयुक्त

3. कम शोर: सञ्चालन शोर 85dB भन्दा कम छ, काम गर्ने वातावरण सुधार गर्दै

4. सानो भुइँ क्षेत्र: कम्प्याक्ट संरचना, विशेष गरी सहरी सबस्टेशनहरू र अन्तरिक्ष-अवरोधित ठाउँहरूको लागि उपयुक्त

5. उच्च बुद्धिमत्ता स्तर: वास्तविक-समय मोनिटर ग्यास घनत्व, तापमान र सञ्चालन स्थितिमा निगरानी प्रणाली एकीकृत गर्न सक्छ

4.2 आवेदन परिदृश्यहरू

• पावर प्रसारण प्रणाली: 500kV र माथिको अल्ट्रा-उच्च भोल्टेज प्रसारण लाइनहरूको सुरक्षा र नियन्त्रण

• सबस्टेशन: मुख्य ट्रान्सफर्मर र बसबारहरूको लागि सुरक्षा उपकरणको रूपमा प्रयोग गरिन्छ

• औद्योगिक पावर ग्रिड: ठूला कारखानाहरू, खानीहरू, इत्यादिहरूमा स्व-प्रदान गरिएका पावर स्टेशनहरूको लागि उच्च-भोल्टेज बिजुली वितरण।

• नयाँ ऊर्जा ग्रिड जडान: पवन फार्म र फोटोभोल्टिक पावर स्टेशनहरूमा बूस्टर स्टेशनहरूको लागि सुरक्षा उपकरणहरू

• शहरी पावर ग्रिड: कम्प्याक्ट GIS स्विचगियरको मुख्य भाग

V. स्थापना र मर्मतसम्भार बिन्दुहरू

5.1 स्थापना आवश्यकताहरू

1. आधार तयारी:

• उपकरण स्थिरता सुनिश्चित गर्न स्तर त्रुटि <1mm/m

• उत्तम ग्राउन्डिङ प्रणाली, ग्राउन्डिङ प्रतिरोध <0.5Ω

2. ग्यास उपचार:

• स्थापना गर्नु अघि ग्यास चुहावट पत्ता लगाउने, वार्षिक चुहावट दर <1‰ हुनुपर्छ

• 133Pa भन्दा कममा खाली गर्नुहोस् र 2 घण्टा भन्दा बढी राख्नुहोस्, त्यसपछि कुनै चुहावट पुष्टि गरेपछि योग्य SF6 ग्यास भर्नुहोस्।

• ग्यास भर्ने दबाबले उत्पादन म्यानुअल आवश्यकताहरूलाई कडाईका साथ पालन गर्दछ, त्रुटि ± ०.०२MPa भित्र नियन्त्रण गरिन्छ।

3. संयन्त्र समायोजन:

• खुल्ने र बन्द हुने समय र सिंक्रोनाइजेसन समायोजनले प्राविधिक आवश्यकताहरू पूरा गर्दछ

• सञ्चालन संयन्त्र जाम बिना लचिलो छ

• सहायक स्विच सामान्य संकेत प्रतिक्रियाको साथ सही रूपमा स्विच गर्दछ

5.2 मर्मत विधिहरू

नियमित निरीक्षण वस्तुहरू:

विशेष मर्मत:

• ग्यास पुनःपूर्ति: जब दबाव अलार्म मानमा झर्छ (सामान्यतया मूल्याङ्कन गरिएको दबाव भन्दा 0.05MPa कम), समयमै ग्यास पुनःपूर्ति गर्नुहोस्।

• ग्यास प्रतिस्थापन: गम्भिर दोष प्रवाह भत्किएपछि, ग्यासको गुणस्तर जाँच गर्नुहोस् र आवश्यक भएमा बदल्नुहोस्

घनत्व रिले क्यालिब्रेसन: प्रत्येक २-३ वर्षमा क्यालिब्रेसन सञ्चालन गर्नुहोस्

VI। सावधानी र सुरक्षा उपायहरू

1. SF6 ग्यास विशेषताहरु:

• शुद्ध SF6 गैर-विषाक्त हो, तर चाप विघटन उत्पादनहरू (जस्तै SO2, HF) विषाक्त हुन्छन्, त्यसैले मर्मतसम्भारको समयमा भेन्टिलेसन आवश्यक हुन्छ।

• छाला र श्वासप्रश्वास नलीमा ग्यासको सम्पर्कबाट जोगिनुहोस्, आवश्यक भएमा सुरक्षात्मक उपकरणहरू लगाउनुहोस्

2. मर्मत सुरक्षा:

• पहिले बिजुली काट्नु पर्छ, मर्मत गर्नु अघि बिजुली छैन र ग्राउन्ड प्रमाणित गर्नुहोस्

• SF6 ग्यास छोड्नु अघि दबाबलाई शून्य गेज दबावमा घटाउनुहोस्

• आन्तरिक ग्यास सकिएको सुनिश्चित गर्न उपकरण खोलेको १५ मिनेटभन्दा बढी समयसम्म जबरजस्ती भेन्टिलेशन

3. वातावरण संरक्षण आवश्यकताहरू:

• SF6 एक बलियो हरितगृह ग्यास हो (GWP मान 23900), त्यसैले उत्सर्जनलाई कडाईका साथ नियन्त्रण गर्नुपर्छ।

• फोहोर ग्यासलाई पुन: प्रयोग गरी प्रशोधन गरिनु पर्छ, र सीधै वायुमण्डलमा छोड्नु हुँदैन

VII। सारांश

    यसको उत्कृष्ट इन्सुलेशन र आर्क-निभाउने कार्यसम्पादनको साथ, SF6 सर्किट ब्रेकर आधुनिक पावर प्रणालीहरूमा उच्च-भोल्टेज स्विचगियरको मुख्यधारा छनौट भएको छ, विशेष गरी ठूलो क्षमता, उच्च-भोल्टेज स्तरको पावर प्रसारण र वितरण परिदृश्यहरूको लागि उपयुक्त।
