MHY2 शृङ्खला 180° एङ्गुलर स्टाइल एयर ग्रिपर: क्याम स्टाइल

SOLH MHY2 क्याम-संचालित 180° चौडा स्विङ वायवीय ग्रिपर बराबर SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छ। यसले गियर मेकानिजमको सट्टा क्याम ट्रान्समिशनलाई अपनाउँछ, वर्कपीस ढिलो हुनबाट रोक्नको लागि -3° ओभर-क्लोज स्थितिको साथ अधिकतम 180° खोल्ने कोण प्राप्त गर्दछ। बोर साइजहरू 10/16/20/25 मिमी, एकल अभिनय NO/NC भेरियन्टहरू बिना विशुद्ध रूपमा डबल अभिनय, र दोहोर्याइएको स्थिति सटीकता ± 0.02 मिमी पुग्छ। अनुकूलित साँघुरो निकासी निर्माणले धुलो प्रतिरोध बढाउँछ। चार-साइड सेन्सर ग्रूभहरू उपलब्ध छन्, र प्वाल माउन्टिङ वैकल्पिक छ। PLC मा खुला/बन्द प्रतिक्रिया संकेतहरू पठाउन M9 शृङ्खलाका रीड स्विचहरूसँग निर्मित चुम्बकीय घण्टीहरू काम गर्छन्। लिभर ट्रान्समिशनको कारण, प्रभावकारी क्ल्याम्पिङ बल विस्तारित जबडा ओभरह्याङको साथ तीव्र रूपमा घट्छ; छनोटको क्रममा टोक़ प्रमाणीकरण आवश्यक छ, र क्ल्याम्पिङ हातको लम्बाइ ३५ मिमी भित्र सिफारिस गरिन्छ। सानो रोबोट अन्त प्रभावकर्ताहरूमा ठूलो-व्यास ट्यूबलर र अनियमित वर्कपीसहरू छनोट र फ्लिप गर्नको लागि आदर्श। MHW2 गियर स्विङ ग्रिपर सिफारिस गरिन्छ यदि पावर-अफ होल्डिङ वा ठूलो हेवी-ड्युटी बोर आवश्यक छ भने; MHZ2 समानान्तर ग्रिपर केन्द्रित रैखिक क्ल्याम्पिङको लागि रुचाइएको छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

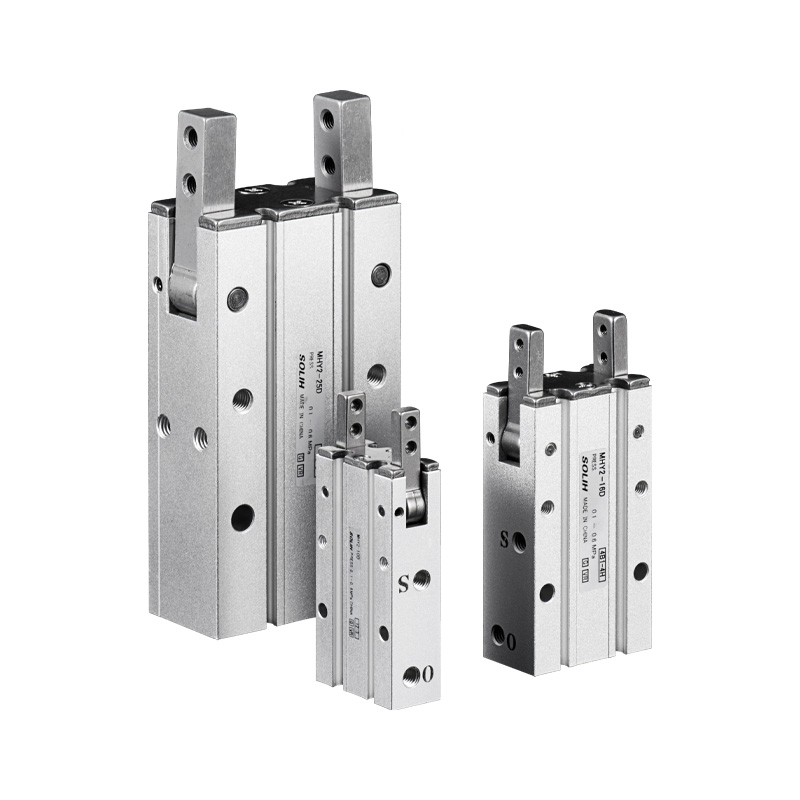

MHY2 श्रृंखला 180° क्याम-संचालित स्विङ वायवीय ग्रिपर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

SOLH MHY2 शृङ्खला मानक 180° चौडा स्विङ क्याम-संचालित 2-जाउ न्यूमेटिक ग्रिपर हो। मुख्य फाइदाहरू: अल्ट्रा-ठूलो खोल्ने कोण, हल्का कम्प्याक्ट संरचना, एन्टी-डस्ट संरचना र स्थिर दोहोरिने स्थिति। राउन्ड र अनियमित workpiece ह्यान्डलिंग, स्वचालित लोड / अनलोडिङ, फ्लिपिङ र क्रमबद्ध लागि आदर्श। सरल गति प्रक्षेपणले जटिल मेकानिकल आन्दोलन बिना सीधा पिक र रिलीज सक्षम गर्दछ।

मूल संरचना र सञ्चालन सिद्धान्त

- ट्रान्समिशन: क्याम मेकानिज्म (गियर र र्याक होइन)। डुअल पिस्टनले क्याम एसेम्ब्लीलाई दुईवटा जबडालाई सिंक्रोनस रूपमा चलाउन पुश गर्छ। अधिकतम खोल्ने कोण 180°, ओभरक्लोज स्थिति -3° एन्टी-लुजिङ होल्डिङको लागि। जबडा विक्षेपन बिना सहज सिंक्रोनाइज स्विङ।

-- निर्माण: एल्युमिनियम मिश्र धातु बडी, मानक रूपमा स्टेनलेस स्टील जबडा, निर्मित चुम्बकीय रिंग, चार-साइड चुम्बकीय स्विच माउन्टिंग स्लटहरू। तल र छेउमा अनुहारहरूमा माउन्टिंग प्वालहरू उपलब्ध छन्। साँघुरो क्लियरेन्स डिजाइनले आन्तरिक संयन्त्रमा धुलो र मलबेको घुसपैठलाई रोक्छ।

-- अपरेशन मोड: डबल एक्टिंग (D) मात्र, कुनै एकल एक्टिंग NO/NC संस्करणहरू छैनन्। समायोज्य खोल्ने / बन्द गति संग द्विदिश वायु नियन्त्रण।

-- स्थिति सटीकता: लगातार स्विंग कोण संग स्थिति सटीकता ± 0.02mm दोहोर्याउनुहोस्।

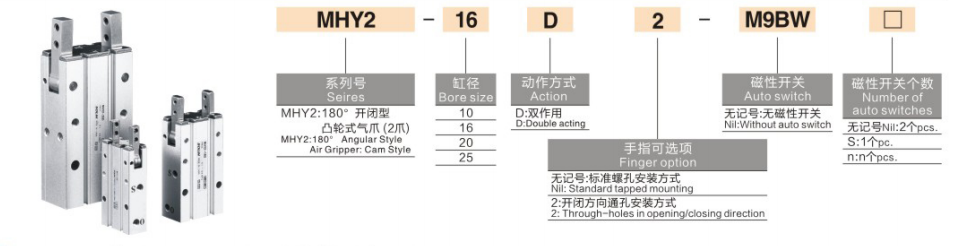

मोडेल कोडिङ नियम पूरा गर्नुहोस्

1. मोडेल उदाहरण: MHY2-16D-S-M9BW

खण्ड	कोड	विवरण
MHY2	श्रृंखला कोड	180° क्याम-संचालित स्विङ वायमेटिक ग्रिपर
16	बोर साइज	10 / 16 / 20 / 25mm (6/32/40 निर्दिष्टीकरणहरू छैनन्)
D	सञ्चालन मोड	D = दोहोरो अभिनय (केवल उपलब्ध संस्करण)
-एस	चुम्बकीय रिंग विकल्प	खाली = चुम्बक बिना; S = चुम्बकीय स्विच स्थापनाको लागि निर्मित चुम्बकीय रिंग
-M9B	चुम्बकीय स्विच	M9B (NPN) / M9N (PNP) / M9P मानक केबल ०.५ मिटर; W=1m; L=3m
प्रत्यय माउन्ट कोड	माउन्टिङ विकल्प	खाली = मानक ट्याप गरिएको प्वाल; 2 = प्वाल माउन्टिंग मार्फत

2. मानक अर्डर सन्दर्भ

MHY2-20D-S-M9BW: बोर २०, डबल एक्टिंग, बिल्ट-इन चुम्बकीय रिंग, M9B चुम्बकीय स्विच १ मिटर केबलको साथ।

विश्वव्यापी कोर प्राविधिक निर्दिष्टीकरण

प्यारामिटर वस्तु	मानक विशिष्टता
जबरा मात्रा	2 स्विङ जव
स्विङ कोण	अधिकतम खुला 180°, ओभरक्लोज स्थिति -3°
सञ्चालन मोड	दोहोरो अभिनय मात्र (D)
सञ्चालन दबाव दायरा	0.1 ~ 0.6 MPa (इष्टतम कामको दबाव: 0.5MPa)
प्रमाण दबाव	०.७ एमपीए
परिवेशको तापक्रम	-10 ~ 60 ℃ (एयर पाइपिंग भित्र आइसिङ छैन)
स्थिति शुद्धता दोहोर्याउनुहोस्	± ०.०२ मिमी
एयर पोर्ट थ्रेड	10/16/20/25: M5×0.8
स्नेहन	तेल मुक्त सञ्चालन
स्विच स्थापना	चार-साइड स्लाइड ग्रूभ्स, समर्थन 1 वा 2 चुम्बकीय स्विच

क्ल्याम्पिङ टर्क र फोर्स डाटा (0.5MPa, सन्दर्भ क्ल्याम्प दूरी L=35mm)

बोर (मिमी)	पूर्ण मोडेल	क्ल्याम्पिङ टर्क (N・m)	समान क्ल्याम्पिंग बल (N)	शुद्ध वजन (g)
10	MHY2-10D	0.16	~४.६	70
16	MHY2-16D	0.54	~१५.४	150
20	MHY2-20D	1.10	~३१.४	320
25	MHY2-25D	2.28	~६५.१	560

महत्त्वपूर्ण नोट: प्रभावकारी क्ल्याम्पिङ बल घट्छ जब क्ल्याम्पिङ दूरी L विस्तार हुन्छ। लोड टर्क प्रमाणिकरण चयनको समयमा अनिवार्य छ।

रुचाइएको अनुप्रयोग परिदृश्यहरू

✅ MHY2 छान्नुहोस् यदि:

- बेलनाकार ट्यूबहरू, अनियमित आकारका भागहरू, लोडिङ/अनलोडिङ र फ्लिपिङ स्टेशनहरूका लागि अल्ट्रा-वाइड 180° खोल्न आवश्यक छ।

- हल्का पेलोड कम्प्याक्ट रोबोट अन्त प्रभावकर्ता, हल्का डिजाइन प्राथमिकता

- धुलो र मलबे संग कार्यशाला वातावरण, विरोधी प्रदूषण आन्तरिक संरचना माग

-- वैकल्पिक समाधान चाहिन्छ जब MHZ2 समानान्तर ग्रिपरले ठूलो-व्यासको अनियमित वर्कपीसहरू समात्न सक्दैन।

❌ सिफारिस गरिएको छैन, वैकल्पिक मोडेलहरू चयन गर्नुहोस्:

-- एकल एक्टिंग सामान्य रूपमा खुला / सामान्य रूपमा बन्द पावर-अफ होल्डिङ चाहिन्छ → MHW2 गियर स्विङ ग्रिपर छनौट गर्नुहोस्

-- 25mm भन्दा ठुलो बोर र भारी क्ल्याम्पिङ फोर्स चाहिन्छ → MHW2 श्रृंखला छान्नुहोस् (अधिकतम बोर 40 सम्म)

-- शुद्ध समानान्तर रैखिक क्ल्याम्पिङको साथ सानो खोल्ने यात्रा → MHZ2 समानान्तर ग्रिपर छनौट गर्नुहोस्

प्रमुख चयन दिशानिर्देशहरू

-- workpiece व्यास र बाहिरी आयाम अनुसार बोर चयन गर्नुहोस्: 10 (सानो) → 16 → 20 → 25 (मध्यम-ठूलो)

-- PLC स्थिति प्रतिक्रियाको लागि प्रत्यय -S चुम्बकीय रिंग प्लस M9 श्रृंखला चुम्बकीय स्विचहरू थप्नुहोस्

- माउन्टिंग चयन: मानक ट्याप गरिएको प्वालको लागि खाली; प्लेटफर्म र कोष्ठक संयोजनको लागि उपयुक्त थ्रु-होल स्थापनाको लागि प्रत्यय -2

- लोड जाँच: क्ल्याम्पिङ दूरी L ≤35mm राख्नुहोस्; टर्क र क्ल्याम्पिङ बलको लागि सुरक्षा कारक ≥1.5 कायम राख्नुहोस्

एक वाक्य सारांश

SOLH MHY2 क्यामेरा-संचालित 180° चौडा स्विङ वायवीय ग्रिपरले एन्टी-डस्ट क्याम प्रसारण संरचना, डबल एक्टिंग मात्र, ±0.02mm दोहोरिने सटीकता वैकल्पिक चुम्बकीय स्विच र थ्रु-होल माउन्टको साथ, ठूलो-व्यास राउन्ड र अनियमित वर्कपीसको लागि हल्का कम्प्याक्ट समाधान, अटोरोटमिनी वर्कपीसिङ उपकरणहरू र रोबर्टिङ पिकिङमा लाइटवेट कम्प्याक्ट समाधान अपनाउँछ।
