MHS3 / MHS4 श्रृंखला केन्द्रित वायवीय ग्रिपर

SOLH MHS3 3-Jaw र MHS4 4-Jaw wedge-cam self-centering hollow pneumatic grippers बराबर SMC मोडलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छन्। वेज क्याम ट्रान्समिशनले ± ०.०१ मिमीको दोहोरिने स्थिति सटीकता प्राप्त गर्दै, सिंक्रोनस जबा केन्द्रमा ड्राइभ गर्दछ। बोरको साइज १६ देखि १२५ मिमी सम्म हुन्छ। मानक डबल एक्टिंग (D) डिजाइन, वैकल्पिक एकल अभिनयको साथ सामान्यतया बन्द (C) / सामान्यतया खुला (E) वसन्त फिर्ता संस्करणहरू। सेन्ट्रल होलो मार्फत प्वालले एयर ट्युबहरू, इजेक्टर पिनहरू र अप्टिकल फाइबरहरूलाई बाहिरी क्ल्याम्पिङ र आन्तरिक विस्तार गर्ने ग्रिपिङ दुवैलाई समर्थन गर्ने अनुमति दिन्छ। MHS3 को समान रूपमा दूरी भएका तीनवटा जबडाहरूले उत्कृष्ट समाक्ष्यता प्रदान गर्दछ, शाफ्टहरू, डिस्कहरू र रिंग-आकारको वर्कपीसहरूको लागि आदर्श। अर्थोगोनी रूपमा व्यवस्थित MHS4 का चारवटा जबडाले झुकाउनबाट बच्न वर्ग, आयताकार र अनियमित समतल भागहरूको लागि स्थिर अवरोध प्रदान गर्दछ। बिल्ट-इन स्थायी चुम्बकहरू M9BW श्रृंखला चुम्बकीय स्विचहरूसँग उपयुक्त छन्। कम-प्रोफाइल कम्प्याक्ट बडी रोबोट अन्त प्रभावकर्ताहरू पूर्ण रूपमा फिट हुन्छ। व्युत्पन्न भेरियन्टहरूमा धुलो-सुरक्षित MHSJ3 र विस्तारित खोक्रो MHSH3 समावेश छ। मेसिन टुल लोडिङ/अनलोडिङ, बेयरिङ प्रेस-फिटिंग, थ्रीसी गोलाकार र स्क्वायर कम्पोनेन्टको ह्यान्डलिङ र ट्युबुलर वर्कपीसहरूको केन्द्रित असेम्बलीमा व्यापक रूपमा लागू हुन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

MHS3 / MHS4 श्रृंखला कन्सेन्ट्रिक वायमेटिक ग्रिपर (वेज क्याम होलो सेन्टरिङ चक)

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

श्रृंखला अवलोकन

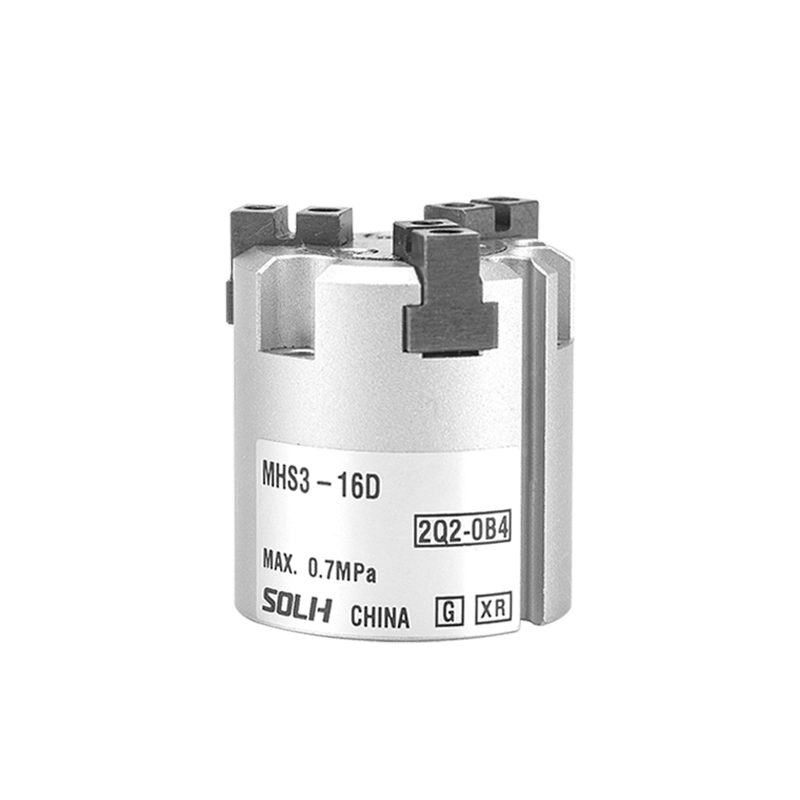

-- MHS3: वेज क्यामद्वारा सञ्चालित 3-जाउ कन्सेन्ट्रिक समानान्तर ग्रिपर। अति-उच्च समाक्ष्यताको साथ शाफ्ट, डिस्क र गोलाकार वर्कपीसहरू क्ल्याम्पिङको लागि डिजाइन गरिएको।

-- MHS4: वर्ग, आयताकार र अनियमित कम्पोनेन्टहरूका लागि 4-जाउ अर्थोगोनल समानान्तर ग्रिपर, विक्षेपन र झुकाव रोक्नको लागि स्थिर क्ल्याम्पिङ।

- ड्राइभ मोड: डबल एक्टिंग (डी) मानकको रूपमा; एकल अभिनय सामान्यतया बन्द / सामान्यतया खुला वैकल्पिक।

-- संरचना: वेज क्याम ट्रान्समिशन, बिल्ट-इन चुम्बकीय रिंग, बोरको माध्यमबाट केन्द्रीय खोक्रो, उच्च कठोरता पहिरन-प्रतिरोधी निर्माण, तेल-रहित सञ्चालन।

-- स्थिति शुद्धता: दोहोर्याउनुहोस् स्थिति सटीकता ± 0.01mm, लगातार केन्द्रीय स्थिति अफसेट बिना।

कोर संरचनात्मक लाभहरू

1. वेज क्याम उच्च परिशुद्धता आत्म-केन्द्रीकरण

-- सबै जबडाहरू समकालिक रूपमा खुला र बन्द साझेदारी समान केन्द्र बिन्दु; गोलाकार भागहरूले विलक्षणता बिना स्वचालित केन्द्रीकरण महसुस गर्दछ।

2. प्वाल मार्फत केन्द्रीय खोक्रो

-- एयर ट्युबिङ, फाइबर अप्टिक्स वा इजेक्टर पिनहरूको मार्गलाई अनुमति दिन्छ; आस्तीन workpieces, शाफ्ट भागहरू र थ्रु-टाइप ब्ल्याङ्किङ प्रक्रियाहरूको लागि उपयुक्त।

3. कम्प्याक्ट कम प्रोफाइल हल्का शरीर

- सानो समग्र उचाइ, रोबोट अन्त प्रभावकर्तामा घना स्थापना लेआउटको लागि आदर्श।

4. पार्श्व बलको लागि बलियो प्रतिरोध

-- प्रेस फिटिङ, प्लगिङ अपरेसन र मेसिन टुल लोडिङका लागि बाह्य लोड बलको साथ उत्तम।

5. सबै बोर आकारहरूको लागि निर्मित चुम्बकीय रिंग

-- M9B / M9BW श्रृंखला चुम्बकीय स्विचहरूसँग मिल्दो पूर्ण रूपमा खुला / पूर्ण रूपमा बन्द स्थिति पत्ता लगाउन।

6. पूरा बोर दायरा: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125mm

मोडेल नामकरण नियम पूरा गर्नुहोस्

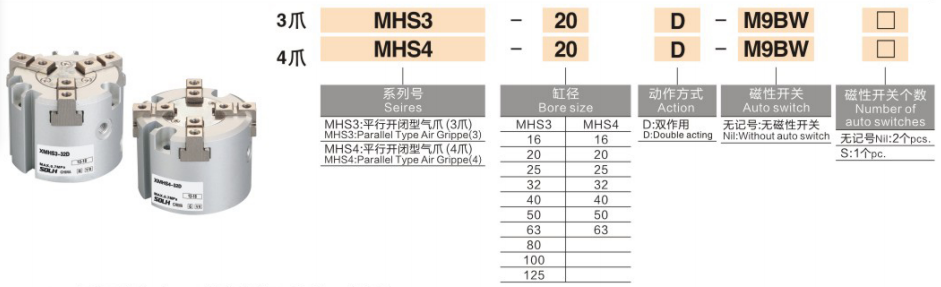

1. मोडेल उदाहरण: MHS3-32D-M9BW

खण्ड	कोड	परिभाषा
MHS3 / MHS4	श्रृंखला कोड	MHS3 = 3-जाउ कन्सेन्ट्रिक ग्रिपर / MHS4 = 4-जाउ अर्थोगोनल ग्रिपर
32	बोर साइज	उपलब्ध: φ16 ~ φ125mm
D/C/E	सञ्चालन मोड	D = दोहोरो अभिनय / C = एकल अभिनय सामान्यतया बन्द / E = एकल अभिनय सामान्यतया खुल्ला / -X84 एकल अभिनय वसन्त फिर्ता विनिर्देशको लागि प्रत्यय
M9BW	चुम्बकीय स्विच	समर्थन 1 वा 2 pcs माउन्ट स्विच

2. मानक अर्डर सन्दर्भ उदाहरणहरू

-- MHS3-25D: 3-जाउ, φ25, डबल एक्टिंग, चुम्बकीय स्विच बिना

-- MHS4-40D-2M9B: 4-जाउ, φ40, डबल एक्टिंग, डुअल M9B चुम्बकीय स्विचहरूसँग सुसज्जित

सामान्य मानक प्राविधिक निर्दिष्टीकरण (परीक्षण दबाव: 0.5MPa)

1. साझा प्यारामिटरहरू

-- सञ्चालन दबाव दायरा: 0.15 ~ 0.6 MPa

-- परिवेश तापमान: -10 ~ 60 ℃ (एयर पाइपिंग भित्र कुनै आइसिङ छैन)

-- अधिकतम परिचालन आवृत्ति: 120 चक्र प्रति मिनेट

-- दोहोर्याउनुहोस् स्थिति शुद्धता: ± ०.०१ मिमी

-- स्नेहन: तेल रहित डिजाइन, सफा उत्पादन वातावरण को लागी उपयुक्त

2. क्ल्याम्पिङ फोर्स र एकल साइड स्ट्रोक तालिका

बोर (मिमी)	MHS3 बाहिरी व्यास क्ल्याम्पिंग बल (N)	MHS4 क्ल्याम्पिङ फोर्स (N)	एकल जबडा स्ट्रोक (मिमी)
φ१६	28	26	4
φ२०	47	44	4
φ२५	82	78	6
φ३२	130	124	8
φ40	204	195	10
φ50	335	320	12
φ63	525	500	500

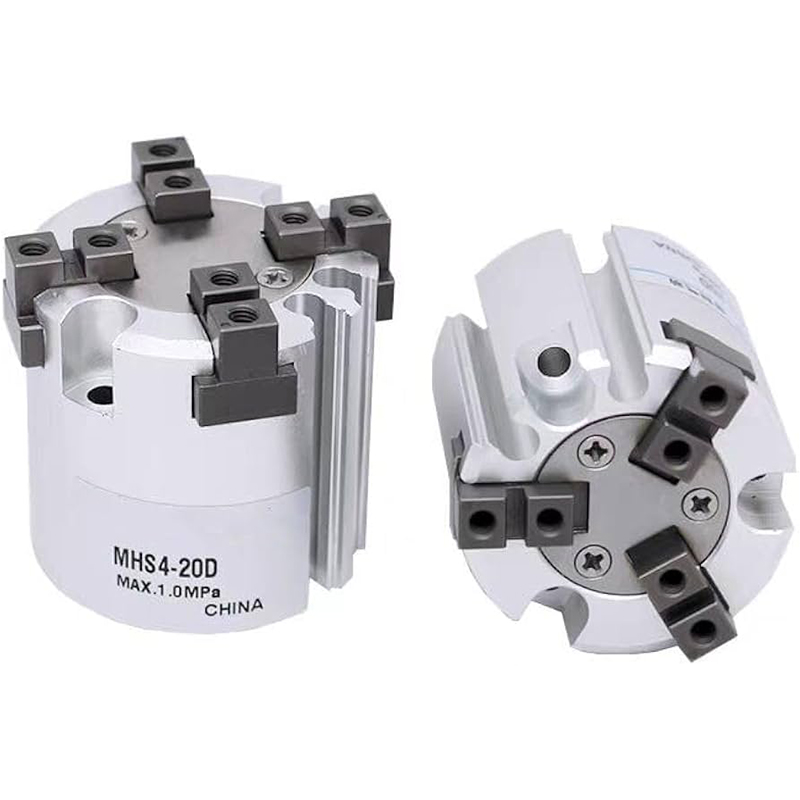

चयन तुलना: MHS3 VS MHS4

तुलना वस्तु	MHS3 3-जाउ कन्सेन्ट्रिक ग्रिपर	MHS4 4-जाउ अर्थोगोनल ग्रिपर
जबडा लेआउट	समान रूपमा 3 जबडा वितरित	Orthogonal व्यवस्थित 4 जबडा
इष्टतम Workpiece	सिलिन्डरहरू, राउन्ड बारहरू, घण्टीहरू, गोलाकार डिस्कहरू	स्क्वायर ब्लकहरू, समतल प्लेटहरू, आयताकार र अनियमित प्रोफाइलहरू, आस्तीनहरू
केन्द्रित प्रदर्शन	अल्ट्रा-उच्च समाक्ष्यता, रोटेशनको समयमा अफसेट छैन	पूर्ण सतह सम्पर्क, उल्टो र झुकाव रोक्छ
Clamping कठोरता	परिधि होल्डिंग, उत्कृष्ट एन्टी-टोर्सन क्षमता	चार-पक्षीय अवरोध, पार्श्व विक्षेपनको लागि बलियो प्रतिरोध
सामान्य आवेदन	मेसिन टुल चकिङ, शाफ्ट र स्लिभ पोजिसनिङ, रोटरी स्टेशनहरू	3C वर्ग घटकहरू, PCB बोर्डहरू, वर्ग जिगहरू, आयताकार workpieces

माउन्टिंग विधिहरू र विशिष्ट अनुप्रयोग परिदृश्यहरू

1. माउन्ट गर्ने विकल्पहरू

-- अन्त फेस स्क्रू + साइड पोजिसनिङ पिन मार्फत फिक्स गरिएको, रोबोट EOAT स्थापनाको लागि विश्वव्यापी

-- बोर मार्फत केन्द्रीय इजेक्टर पिन इजेक्शन सक्षम गर्दछ; दुवै आन्तरिक विस्तार र बाह्य clamping समर्थन

2. विशिष्ट औद्योगिक अनुप्रयोगहरू

- मेशिन उपकरण लोड र अनलोडिङ: ग्रिपिङ शाफ्ट र डिस्क workpieces

3C इलेक्ट्रोनिक्स: सर्कुलर टर्मिनल, स्क्वायर चिप्स, मिनिएचर हार्डवेयर ह्यान्डलिंग

-- प्याकेजिङ उद्योग: बोतल निकाय, ट्यूबलर र बेलनाकार सामग्री स्थिति

-- असेंबली र प्रेस-फिट प्रक्रियाहरू: बेयरिङ प्रेसिङ, शाफ्ट स्लिभ इन्सर्सन, कन्सेन्ट्रिक असेंब्ली

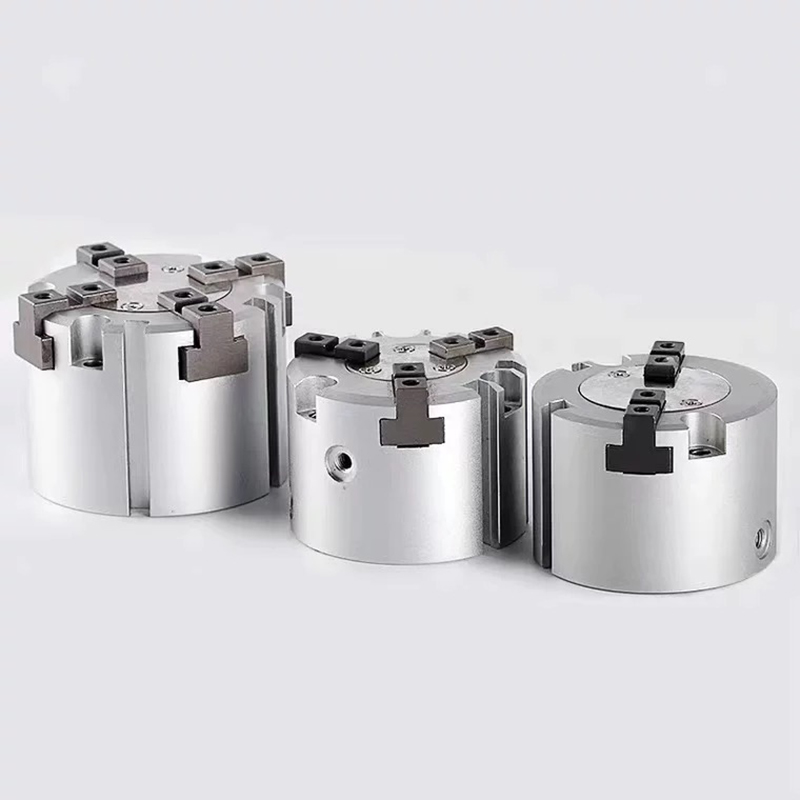

पूर्ण MHS पारिवारिक उत्पादन वर्गीकरण

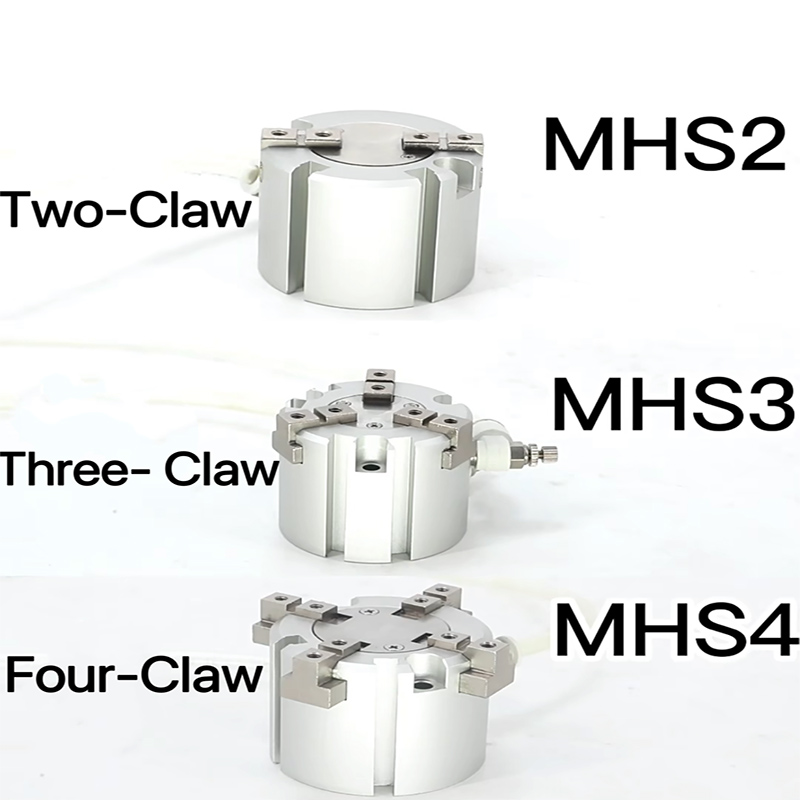

-- MHS2: 2 समानान्तर जबडा — समतल प्लेट र प्लानर workpieces को लागी

-- MHS3: 3 concentric jaws — सबै गोलाकार अवयवहरूको लागि रुचाइएको समाधान

-- MHS4: 4 orthogonal jaws — वर्ग र आयताकार भागहरूको लागि रुचाइएको समाधान

-- MHSJ3: धुलोको आवरणले सुसज्जित — धुलो कठोर कार्यशाला वातावरणको लागि

-- MHSH3: विस्तारित खोक्रो थ्रु बोर — निरन्तर थ्रु-टाइप प्रशोधनका लागि समर्पित

एक वाक्य सारांश

SOLH MHS3 3-जब र MHS4 4-जाउ वेज क्याम सेल्फ-सेन्टरिङ होलो न्यूमेटिक ग्रिपरहरूले ± ०.०१ मिमी उच्च-परिशुद्धता कन्सेन्ट्रिक पोजिसनिङ प्रदान गर्दछ वैकल्पिक सिंगल/डबल एक्टिंग कन्फिगरेसन र सेन्ट्रल थ्रु होल, M9 श्रृंखला चुम्बकीय स्विचहरूसँग मिल्दो; MHS3 गोलाकार शाफ्ट/डिस्क भागहरूका लागि, MHS4 वर्ग र आयताकार कम्पोनेन्टहरूका लागि, व्यापक रूपमा मेसिन उपकरण लोडिङ, 3C स्वचालन र सटीक प्रेस-फिट असेंबली स्टेशनहरूमा प्रयोग गरिन्छ।
