ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

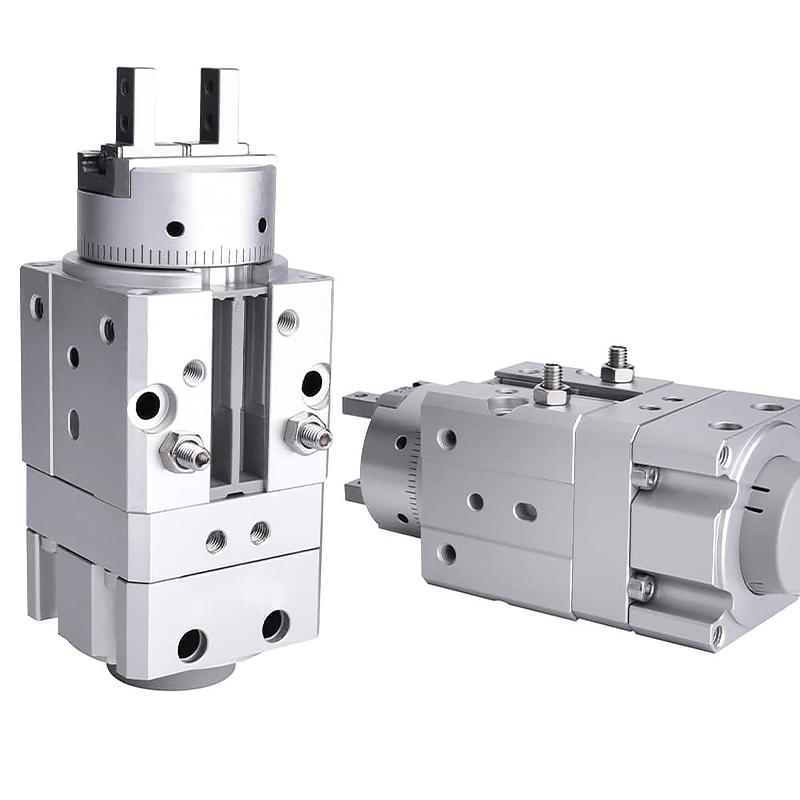

SOLH MRHQ शृङ्खला एक एकीकृत एक्चुएटर हो जसले भेन-प्रकार रोटरी सिलिन्डर र समानान्तर 2-जब ग्रिपरलाई संयोजन गर्दछ। मुख्य फाइदाहरू: अल्ट्रा-कम्प्याक्ट एकीकृत संरचना, मानक 90° / 180° स्विङ कोण, ±10° कोण ठीक समायोजन, 5-दिशा विश्वव्यापी माउन्टिङ, उच्च-गति र उच्च-परिशुद्धता सञ्चालन। यो हल्का र मध्यम लोड वर्कपीस क्ल्याम्पिङ, फ्लिपिङ, स्थानान्तरण लाइन दिशा परिवर्तन र सीमित-स्पेस स्टेशनहरूको लागि रुचाइएको समाधान हो। मेकानिकल लेआउटलाई सरल बनाउन रोटरी टेबल + छुट्टै ग्रिपरको अलग संयोजन बदल्नुहोस्।
-- सञ्चालन सिद्धान्त: एकीकृत भ्यान रोटरी एकाइले आउटपुट शाफ्ट रोटेशन ड्राइभ गर्दछ, निर्मित समानान्तर ग्रिपरसँग मेल खान्छ। अतिरिक्त जडान कोष्ठक बिना एक टुक्रा संरचना।
-- एकीकरण योग्यता: स्प्लिट रोटरी टेबल + ग्रिपर एसेम्बलीको तुलनामा समग्र लम्बाइ ~ 20% ले छोटो भयो। सुचारु गति र छिटो प्रतिक्रियाको लागि घुमाउने क्रममा ट्युबिङ/केबलहरू घुम्न र तान्नुबाट जोगिनुहोस्।
- स्विङ कोण समायोजन: मानक 90° र 180° संस्करणहरू। अन्त स्टप स्क्रूले बहु-कोण स्थिति आवश्यकताहरू पूरा गर्न ±10° कुल समायोजन (±5° प्रत्येक छेउमा) सक्षम गर्दछ।
-- लचिलो माउन्टिङ: 5 माउन्टिङ अनुहारहरू (2 अक्षीय अन्त अनुहारहरू + 3 पार्श्व पक्षहरू)। द्रुत केन्द्रीकरण र सजिलो असेंबलीको लागि शीर्ष/तल र छेउको स्थिति पिन प्वालहरूमा मालिकहरू पत्ता लगाउँदै।
--सामाग्री र स्थायित्व: कडा एनोडाइज्ड एल्युमिनियम बडी, पहिरन-प्रतिरोधी फलक सिलहरू र स्टेनलेस स्टीलको जबडा। मेकानिकल सेवा जीवन ≥5 मिलियन चक्र, उच्च आवृत्ति स्वचालित लाइनहरूको लागि स्थिर।
- सेन्सर अनुकूलता: कारखाना चुम्बकीय रिंग संग फिट। चारवटा चुम्बकीय स्विचहरूलाई समर्थन गर्दछ: दुईवटा रोटरी सीमा पत्ता लगाउनका लागि र दुईवटा जबड़े खुला/बन्द प्रतिक्रियाका लागि पूर्ण बन्द-लूप स्थिति नियन्त्रण महसुस गर्न।

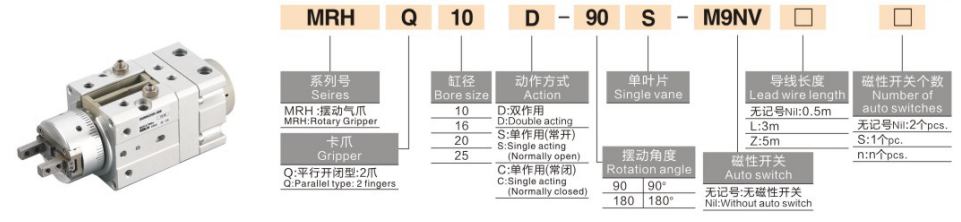

1. मोडेल उदाहरण: MRHQ16D-90S-M9B
|
खण्ड |
कोड |
परिभाषा |
| MRHQ |
श्रृंखला कोड |
एकीकृत फलक रोटरी ग्रिपर |
|
16 |
बोर साइज (मिमी) |
१०/१६/२०/२५ |
|
D |
ग्रिपर कार्य |
D = डबल अभिनय समानान्तर जबा |
|
S |
रोटरी ड्राइभ |
S = एकल फलक रोटरी मोड्युल |
|
90 |
मानक स्विङ कोण |
९० = ९०°; 180 = 180° |
| -M9B |
चुम्बकीय स्विच विकल्प |
M9B / M9N / M9P श्रृंखला संग उपयुक्त |
2. मानक अर्डर सन्दर्भ उदाहरणहरू
--MRHQ10D-90S: बोर 10, डबल एक्टिंग ज्वा, 90° रोटेशन, सिंगल भेन रोटरी एकाइ, बिना स्विच
-- MRHQ25D-180S-M9BW: बोर 25, 180° स्विङ, M9BW चुम्बकीय स्विचले सुसज्जित
| प्यारामिटर वस्तु |
MRHQ10 |
MRHQ16 |
MRHQ20 |
MRHQ25 |
| बोर (मिमी) |
10 |
16 |
20 |
25 |
| जब एकल-साइड स्ट्रोक (मिमी) |
6 |
10 |
14 |
14 |
| ग्रिपिङ फोर्स (N @0.5MPa) |
25 |
55 |
95 |
150 |
| रोटरी स्विङ कोण |
90° / 180° (±10° समायोज्य) |
|
|
|
| सञ्चालन दबाव दायरा |
रोटरी खण्ड: 0.25~ 0.7MPa / ग्रिपर खण्ड: 0.1~ 0.7MPa |
|
|
|
| जबड़े दोहोर्याउनुहोस् स्थिति शुद्धता |
± ०.०१ मिमी |
|
|
|
| अधिकतम परिचालन आवृत्ति |
ग्रिपर: 180 सीपीएम; रोटरी एकाइ: 60 सीपीएम |
|
|
|
| परिवेशको तापक्रम |
-10 ~ +60 ℃ (0 ~ + 60 ℃ चुम्बकीय स्विच संग) |
|
|
|
| स्नेहन |
तेल रहित स्व-लुब्रिकेटिङ |
|
|
|
| शुद्ध वजन (g) |
150 |
320 |
580 |
950 |
| एयर पोर्ट थ्रेड |
M5×0.8 / M5×0.8 / Rc1/8 / Rc1/8 |
|
|
|
1. कम्प्याक्ट सबै-मा-एक संरचना, ठाउँ बचत र स्थिर आन्दोलन
- संयुक्त ग्रिपिङ र रोटेशन प्रकार्यले समग्र आयाम घटाउँछ, रोटेशनको समयमा केबल/ट्युबिङ ड्र्याग हटाउँछ, साँघुरो उपकरण गुहाहरूको लागि आदर्श।
2. फाइन कोण ट्युनिङको साथ मानक 90° / 180° स्विङ
--समायोज्य ±10° रोटेशन दायरा, workpiece फ्लिपिङ, दिशा स्थानान्तरण र बहु-कोण स्थिति प्रक्रियाहरूको लागि उपयुक्त।
3. 5-दिशा माउन्टिंग + सटीक पत्ता लगाउने संरचना
-- अक्षीय र पार्श्व बहु-अभिमुखीकरण स्थापना, मालिकहरू पत्ता लगाउने र पिन प्वालहरूले केन्द्रलाई सरल बनाउँछ र कमिसनिङ समय छोटो पार्छ।
4. प्रकाश/मध्यम भारहरूको लागि उच्च आवृत्ति र उच्च परिशुद्धता
-- जबड़े दोहोरिने शुद्धता ± ०.०१ मिमी, 180cpm सम्म जबडा साइकल चलाउने; 0.1 ~ 5kg दायरा workpieces लागि डिजाइन।
5. PLC इन्टरलकको लागि बहु-बिन्दु सेन्सर निगरानी
-- चारवटा चुम्बकीय स्विचहरू एकै साथ रोटरी सीमा स्थितिहरू र स्वचालित अनुक्रमिक नियन्त्रणको लागि बङ्गारा खुला / बन्द स्थिति निगरानी गर्न माउन्ट गर्न सकिन्छ।
1. माउन्ट गर्ने विकल्पहरू
- अक्षीय तेर्सो माउन्टिङ: असेंबली लाइनहरूमा वर्कपीस दिशा परिवर्तन
- अनुदैर्ध्य ठाडो माउन्टिङ: माथि-डाउन लोडिङ प्लस मेसिन उपकरणहरूको लागि टर्नओभर कार्य
- पार्श्व साइड माउन्टिङ: साइड ग्रिपिङ र सीमित स्टेशनहरूमा फ्लिपिङ
2. विशिष्ट अनुप्रयोग परिदृश्यहरू
-- 3C र इलेक्ट्रोनिक्स: ग्रिपिङ र फ्लिपिङ फोन हाउजिङ, ब्याट्री कभर र लघु सटीक कम्पोनेन्टहरू
-- अटोमोटिभ कम्पोनेन्टहरू: भित्री प्लास्टिकका भागहरू, रबर तत्वहरू र साना कास्टिङहरूको स्थानान्तरण
-- प्याकेजिङ्ग र रसद: साना बक्सहरू, प्यालेटहरू र झोला भएका सामग्रीहरूको लागि दिशा परिवर्तन
-- सामान्य स्वचालन: स्टेशन स्विचिङ, 180° workpiece कारोबार र स्थिति विधानसभा
1. workpiece मास आधारित बोर चयन
-- 10 ≤ 1kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg। न्यूनतम ३०% सुरक्षा मार्जिन कायम राख्नुहोस्।
2. स्विङ कोण पुष्टिकरण
-- 90° टर्नओभरको लागि 90S चयन गर्नुहोस्; 180° फ्लिपिङको लागि 180S चयन गर्नुहोस्। रोटरी स्ट्रोक ठीक समायोजन आवश्यक छ भने MRHQ छनौट गर्नुहोस्।
3. कन्फिगरेसन मिलान
-- बन्द-लूप स्थिति नियन्त्रण: चार M9 श्रृंखला चुम्बकीय स्विच स्थापना गर्नुहोस् दुवै रोटरी र जबरा स्थिति निगरानी गर्न।
-- सीमित स्थापना लेआउट: स्प्लिट रोटरी टेबल + ग्रिपर एसेम्बलीको सट्टा MRHQ एकीकृत मोडेललाई प्राथमिकता दिनुहोस्।
SOLH MRHQ vane-प्रकारको एकीकृत रोटरी ग्रिपरले समानान्तर जबा क्ल्याम्पिङ र रोटरी टर्नओभरलाई मानक 90°/180° समायोज्य स्विङ एंगल, 5-दिशा माउन्टिङ र बहु-सेन्सर अनुकूलताको साथ एउटा कम्प्याक्ट इकाईमा संयोजन गर्दछ; वर्कपीस फ्लिपिङ, लोडिङ/अनलोडिङ र सीमित-स्पेस स्वचालित उत्पादन लाइनहरूमा दिशा स्थानान्तरणका लागि उत्तम प्रकाश र मध्यम लोड समाधान।
