ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

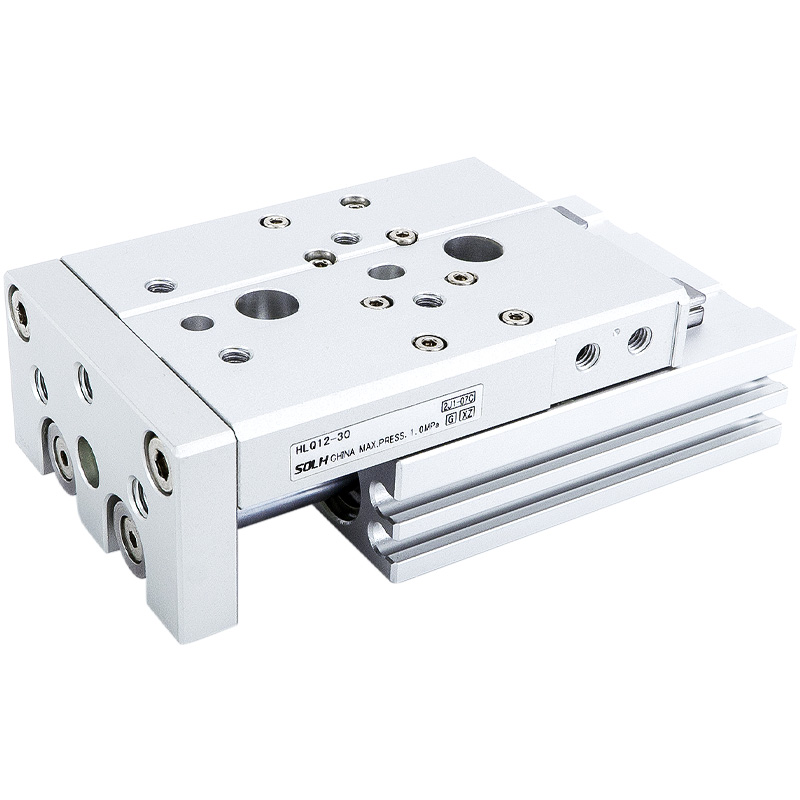

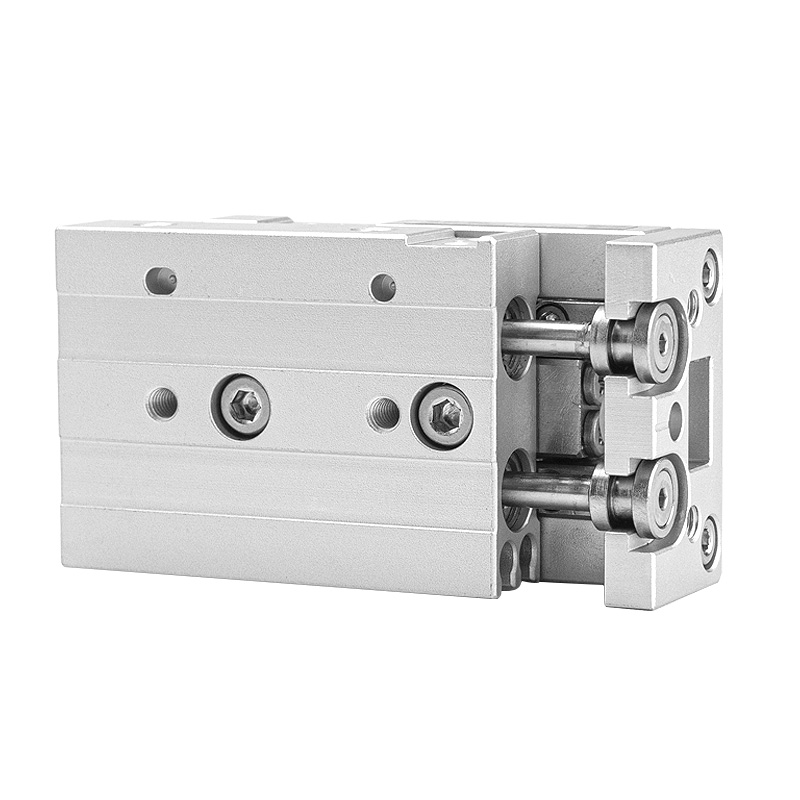

SOLH HLQ / HLQL ट्विन-शाफ्ट प्रेसिजन स्लाइड सिलिन्डरले स्वचालित उपकरणहरूको लागि उच्च-परिशुद्धता, उच्च-कठोरता चिकनी रैखिक पारस्परिक गति प्रदान गर्दै, पुन: परिक्रमा गर्ने बल रेखीय गाइड कोर संरचना अपनाउछ। दुई भेरियन्टहरूले क्रमशः हल्का-मध्यम र भारी सनकी लोड काम गर्ने अवस्थाहरू समावेश गर्दछ।
-- HLQ मानक प्रकार: सिलिन्डर बडी स्लाइड एकाइको छेउमा व्यवस्थित, कम्प्याक्ट समग्र चौडाइ
-- HLQL सममित प्रकार: केन्द्रित सिलिन्डर + दोहोरो सममित गाइड रेल, अति उच्च कठोरता र विरोधी विक्षेपन क्षमता
-- गाईडिङ स्ट्रक्चर: रेसर्क्युलेटिंग बल रैखिक गाइड; बोर 6/8 को लागि एकल रेल, बोर ≥12 को लागि दोहोरो समानान्तर रेल
- अपरेशन मोड: दोहोरो अभिनय पारस्परिक गति
-- लागू मध्यम: निस्पंदन परिशुद्धता ≥40μm संग संकुचित हावा
|
प्यारामिटर वस्तु |
निर्दिष्टीकरण विवरणहरू |
| बोर साइज (मिमी) |
६, ८, १२, १६, २०, २५ |
| मानक स्ट्रोक दायरा (मिमी) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| सञ्चालन दबाव |
०.१५ ~ ०.७ एमपीए |
| प्रमाण परीक्षण दबाव |
1.2 MPa |
| सञ्चालन तापमान |
-20 ℃ ~ 70 ℃ |
| पिस्टन गति दायरा |
50 ~ 500 मिमी/सेकेन्ड |
| स्ट्रोक सहनशीलता |
स्ट्रोक ≤100mm: +1.0mm; स्ट्रोक>100mm: +1.5mm |
| एयर पोर्ट थ्रेड |
बोर 6/8/12: M5×0.8; बोर 16/20/25: PT1/8 |
| चुम्बकीय रिंग |
मानक (प्रत्यय S) को रूपमा निर्मित, CMSH / DMSH चुम्बकीय सेन्सरहरूसँग उपयुक्त |
1. दोहोरो प्रेसिजन पुन: परिक्रमा गर्ने बल गाइड रेलहरू
- कम घर्षण, अल्ट्रा-चिकनी आन्दोलन, उत्कृष्ट सीधा र दोहोर्याउने स्थिति सटीकता; विस्तारित सेवा जीवनको लागि एकीकृत एन्टि-रस्ट डस्ट-प्रूफ कोटिंग।
2. निर्मित फ्लोटिंग संयुक्त
- पिस्टन र स्लाइड क्यारिज बीचको लोचदार फ्लोटिंग जडानले पार्श्व बल र विलक्षण टोक़ अफसेट गर्दछ, पिस्टन रडको विकृति र ओभरलोड क्षतिलाई रोक्छ।
3. ट्विन समानान्तर पिस्टन रड डिजाइन
- दोब्बर आउटपुट थ्रस्ट, शक्तिशाली एन्टी-टोर्सन प्रदर्शन, लोड अन्तर्गत स्लाइड प्लेटफर्मको शून्य रोटेशन।
4. बहु-दिशात्मक माउन्टिङ लेआउट
- 3-तर्फी स्थापनाको लागि तल, अगाडि र छेउको सतहहरूमा ट्याप गरिएको माउन्टिंग प्वालहरू; द्रुत सटीक फिक्स्चर माउन्टको लागि आधारमा सटीक पत्ता लगाउने पिन प्वालहरू।
5. 3-साइड जिग माउन्टिंग सतहहरू
-- स्लाइड माथि र अगाडि अनुहार मा टुलिङ लागि ट्याप प्वालहरू; फिक्स्चर दोहोरिने स्थिति सटीकता ग्यारेन्टी गर्न स्लाइडर शीर्षमा स्थिति पिन प्वालहरू।
6. पूर्व-मशिन सेन्सर ग्रूभहरू
- द्रुत स्थापना र चुम्बकीय रिड स्विचहरूको समायोज्य स्थितिको लागि सिलिन्डर साइडमा मानक स्लाइडिङ स्लटहरू।
७. विविध बफर र स्टप ब्लक संयोजनहरू
--वैकल्पिक फिक्स्ड एयर बफर, समायोज्य एयर बफर (A/AS/AF), हाइड्रोलिक झटका अवशोषक बफर (B/BF); बहु बाह्य सीमा स्टप ब्लक सामान उपलब्ध।

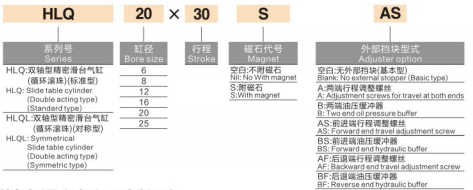

1. उदाहरण मोडेल: HLQ20×30SAS
-- HLQ = मानक जुम्ल्याहा-शाफ्ट श्रृंखला; HLQL = सममित उच्च-कठोरता जुम्ल्याहा रेल श्रृंखला
-- 20 = सिलिन्डर बोर व्यास (मिमी)
-- ३० = रेटेड स्ट्रोक लम्बाइ (मिमी)
-- S = बिल्ट-इन स्थायी चुम्बकीय रिंग (अनिवार्य मानक कन्फिगरेसन)
-- A = डबल एन्ड समायोज्य एयर बफर
AS = फ्रन्ट स्ट्रोक एकल समायोज्य एयर बफर
AF = रिटर्न स्ट्रोक एकल समायोज्य एयर बफर
-- B = डबल एन्ड हाइड्रोलिक तेल बफर
BF = रिटर्न स्ट्रोक एकल हाइड्रोलिक तेल बफर
| बोर (मिमी) |
प्रभावकारी पिस्टन क्षेत्र (मिमी²) |
०.२ एमपीए |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
220.0 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
1. मोडेल चयन तर्क
-- HLQ मानक प्रकार: कम्प्याक्ट स्थापना स्थान, मध्यम-सानो भार, थोरै वा कुनै सनकी साइड लोड
-- HLQL सममित प्रकार: भारी लोड, स्पष्ट सनकी अफसेट लोड, उच्च कठोरता र अति उच्च स्थिति सटीक आवश्यकताहरू
2. विशिष्ट अनुप्रयोगहरू
सटीक स्थिति, स्वचालित workpiece स्थानान्तरण, वायवीय clamping स्टेशनहरू; 3C इलेक्ट्रोनिक्स, अर्धचालक निर्माण लाइनहरू, स्वचालित असेंबली उपकरण र सटीक परीक्षण उपकरणहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
SOLH HLQ / HLQL ट्विन-शाफ्ट रिकर्क्युलेटिंग बल स्लाइड सिलिन्डरले मानक कम्प्याक्ट र सममित उच्च-कठोरता डुअल भेरियन्टहरू प्रदान गर्दछ, वैकल्पिक एयर/हाइड्रोलिक बफर, एन्टी-टर्सियन ट्विन रड र फ्लोटिंग संयुक्त डिजाइन, विश्वव्यापी उच्च-परिशुद्धता रैखिक एक्चुएटर, अटोलोडिङ क्ल्याम्पेड उपकरण र हेवी-लोडिङ उपकरणहरू।
