ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

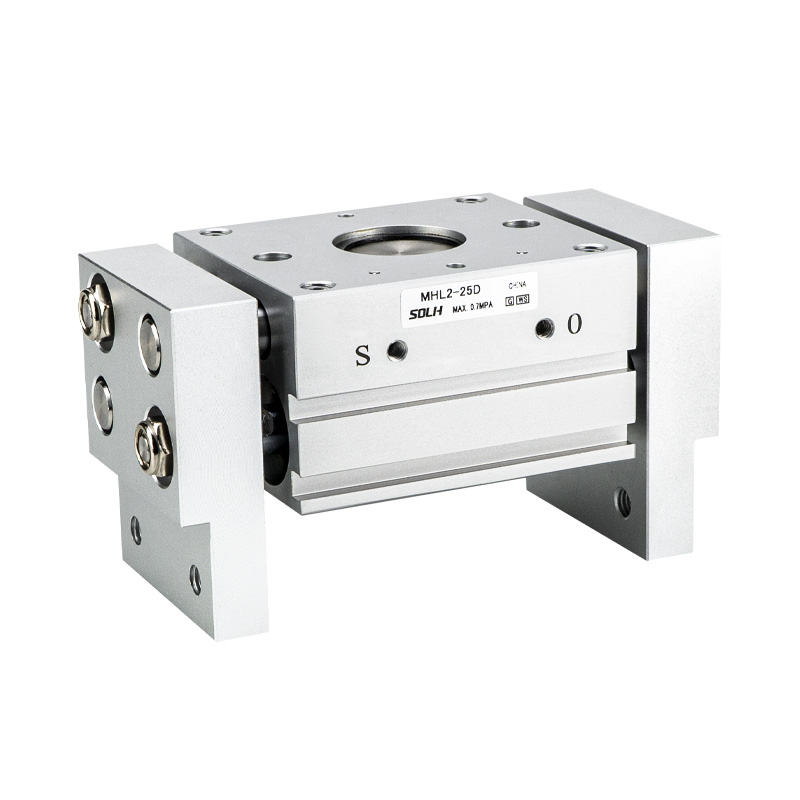

SOLH MHL2 श्रृंखला चौडा स्ट्रोक र्याक र पिनियन सिंक्रोनस समानान्तर ग्रिपर हो। मुख्य फाइदाहरू: शक्तिशाली क्ल्याम्पिंग बल, अल्ट्रा-चौडा उद्घाटन यात्रा, उच्च संरचनात्मक कठोरता र बहुमुखी माउन्टिंग विकल्पहरू। भारी र ठूलो workpiece यातायात, फराकिलो आकार भाग पकड र उच्च लोड समानांतर clamping लागि उपयुक्त। स्वचालित लोडिङ/अनलोडिङ, मेसिन टुल फिक्स्चर र प्याकेजिङ्ग मेसिनरीमा व्यापक रूपमा अपनाइयो।
- ट्रान्समिशन: र्याक र पिनियन मेकानिजमले अफसेट बिना सिंक्रोनस जबडा आन्दोलन सुनिश्चित गर्दछ; डुअल पिस्टन लेआउटले कम्प्याक्ट रूपरेखा भित्र बलियो क्ल्याम्पिङ बल प्रदान गर्दछ।
- निर्माण: एल्युमिनियम मिश्र धातु बडी, स्टेनलेस स्टील जबडा, निर्मित चुम्बकीय रिंग। सबै घुम्ने शाफ्टहरूले तेल-इम्पेग्नेटेड राल बियरिङहरू प्लस एकीकृत डस्ट वाइपर सीलहरू, राम्रो धुलो प्रतिरोध र विस्तारित सेवा जीवन अपनाउछन्।
-- अपरेशन मोड: डबल एक्टिंग (D) मात्र, एकल एक्टिंग संस्करण छैन। सहज गति नियन्त्रणको लागि बिल्ट-इन समायोज्य थ्रोटल। लचिलो स्थिति पत्ता लगाउने लेआउटको लागि चार चुम्बकीय स्विच माउन्टिंग स्लटहरू।
-- स्ट्रोक चयन: 3 मानक स्ट्रोक प्रति बोर: D (छोटो) / D1 (मध्यम) / D2 (लामो), बाहिरी व्यास क्ल्याम्पिङ र विभिन्न वर्कपीस चौडाइहरूको लागि भित्री व्यास ग्रिपिङसँग उपयुक्त।
-- स्थिति शुद्धता: दोहोर्याउनुहोस् स्थिति सटीकता ± ०.१ मिमी, भारी लोड अवस्थाहरूमा स्थिर क्ल्याम्पिंग प्रदर्शन।

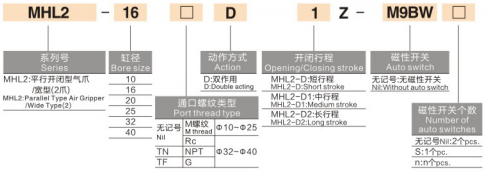

1. मोडेल उदाहरण: MHL2-32D2-TF-M9BW
|
खण्ड |
कोड |
विवरण |
|
1 |
MHL2 |
श्रृंखला: चौडा उद्घाटन समानान्तर वायवीय ग्रिपर |
|
2 |
32 |
बोर साइज: 10,16,20,25,32,40mm (सानो, मध्यम र भारी लोड कभर) |
|
3 |
D/D1/D2 |
स्ट्रोक ग्रेडD = छोटो स्ट्रोकD1 = मध्यम स्ट्रोकD2 = लामो स्ट्रोक |
|
4 |
TN/TF |
पोर्ट थ्रेड स्पेसिफिकेशनTN = NPT थ्रेड; TF = G थ्रेड (ø32/40 को लागि विशेष)ø10~25 पूर्वनिर्धारित M मेट्रिक थ्रेड |
|
5 |
-M9BW |
चुम्बकीय स्विच मोडेलM9B(NPN) / M9N(PNP) / M9PW=1m केबल / L=3m / Z=5m |
|
6 |
अनुकूलन प्रत्यय |
-X28: समायोज्य बन्द चौडाइ-X53: EPDM सील-X79: फूड-ग्रेड लुब्रिकेन्ट र अन्य अनुकूलन विकल्पहरू |
2. मानक अर्डर सन्दर्भ
MHL2-40D2-TF-M9BL बोर 40, लामो स्ट्रोक D2, G थ्रेड पोर्ट, बिल्ट-इन म्याग्नेट, M9B 3m केबलको साथ स्विच।
|
प्यारामिटर वस्तु |
मानक विशिष्टता |
| जबडा कन्फिगरेसन |
२ जबडा, समानान्तर रैखिक खोल्ने र बन्द गर्ने |
| सञ्चालन मोड |
डबल एक्टिंग मात्र |
| सञ्चालन दबाव |
ø10~25: 0.15~0.6 MPaø32~40: 0.1~ 0.6 MPa (सिफारिस गरिएको: 0.5 MPa) |
| प्रमाण दबाव |
१.० एमपीए |
| परिवेशको तापक्रम |
-10 ~ 60 ℃ (पाइप भित्र आइसिङ छैन) |
| स्थिति शुद्धता दोहोर्याउनुहोस् |
± ०.१ मिमी |
| अधिकतम परिचालन आवृत्ति |
बोर र स्ट्रोकको रूपमा घटाउँछø10D ≈ 60 cpm; ø40D2 ≈ 20 cpm |
| एयर पोर्ट थ्रेड |
ø10~25: M5×0.8ø32~40: Rc1/8 (TN/TF/NPT वैकल्पिक) |
| स्नेहन |
तेल-मुक्त सञ्चालन; खाना-ग्रेड / उच्च-तापमान ग्रीस अनुरोधमा उपलब्ध छ |
| चुम्बकीय स्विच माउन्ट |
चार माउन्टिङ स्लटहरू, 1 ~ 2 चुम्बकीय स्विचहरू समर्थन गर्नुहोस् |
| माउन्ट गर्ने तरिकाहरू |
बडी ट्याप गरिएको प्वाल/साइड माउन्ट/अक्षीय माउन्ट/थ्रु-होल, बहु-अभिमुखीकरण उपयुक्त |
|
बोर (मिमी) |
सन्दर्भ क्ल्याम्प दूरी (मिमी) |
क्ल्याम्पिङ फोर्स (N) |
मोडेल कोड D/D1/D2 |
एकल साइड स्ट्रोक (मिमी) |
कुल खुल्ने दायरा (मिमी) |
शुद्ध वजन (g) |
|
10 |
40 |
14 |
MHL2-10D/D1/D2 |
२०/४०/६० |
२०/४०/६० |
280/345/425 |
|
16 |
40 |
45 |
MHL2-16D/D1/D2 |
३०/६०/८० |
३०/६०/८० |
५८५/७९५/९३५ |
|
20 |
40 |
74 |
MHL2-20D/D1/D2 |
40/80/100 |
40/80/100 |
१०२५/१४९५/१६९० |
|
25 |
40 |
131 |
MHL2-25D/D1/D2 |
५०/१००/१२० |
५०/१००/१२० |
१८४०/१८५०/२७७५ |
|
32 |
80 |
228 |
MHL2-32D/D1/D2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
MHL2-40D/D1/D2 |
100/160/200 |
100/160/200 |
५२७०/६८३०/७९०५ |
⚠️ नोट: सन्दर्भ क्ल्याम्प दूरी: ø10~25 को लागि 40mm; 80mm ø32~40 को लागि। जब जब्डा विस्तार बढ्छ प्रभावकारी क्ल्याम्पिङ बल घट्छ। लोड प्रमाणिकरणको समयमा सुरक्षा कारक ≥1.5 आरक्षित हुनुपर्छ।
-- भारी / ओभरसाइज वर्कपीसहरूलाई बलियो क्ल्याम्पिङ बल र फराकिलो खोल्ने स्ट्रोक चाहिन्छ, जस्तै भारी पाइपहरू, प्लेटहरू र सामग्री ट्रेहरू
-- लचिलो बहु-दिशा माउन्टिंग लेआउटको साथ, विक्षेपन बिना सिंक्रोनस समानान्तर आन्दोलनको माग गर्ने अनुप्रयोगहरू
-- धुलो-प्रवण कठोर कार्य अवस्था (मेसिन उपकरण लोडिङ, कास्टिङ पार्ट ह्यान्डलिंग), विश्वसनीय धुलो प्रतिरोध र लामो सेवा जीवन चाहिन्छ
-- प्रणालीहरूलाई बाहिरी व्यास क्ल्याम्पिङ र भित्री व्यास ग्रिपिङ दुवै चाहिन्छ, 3 स्ट्रोक विकल्पहरू मार्फत धेरै भाग आकारहरूसँग उपयुक्त
- बोर छनोट गर्नु अघि पहिले लोड निर्धारण गर्नुहोस्: वर्कपीसको वजन, बङ्गारा विस्तार लम्बाइ र सुरक्षा कारक ≥१.५ मा आधारित आवश्यक क्ल्याम्पिङ बल गणना गर्नुहोस्, त्यसपछि सम्बन्धित बोर साइज मिलाउनुहोस्।
--वर्कपीस चौडाइ अनुसार स्ट्रोक चयन गर्नुहोस्: प्राथमिकता अनुक्रम D(छोटो) → D1(मध्यम) → D2(लामो), अनावश्यक अत्यधिक स्ट्रोकबाट बच्न।
-- स्थिति पत्ता लगाउने: बङ्गारा खुला/बन्द प्रतिक्रियाको लागि D-M9□ श्रृंखला चुम्बकीय स्विचहरू (NPN/PNP/गैर-सम्पर्क) संग सुसज्जित; चार माउन्टिंग स्लटहरूले लचिलो व्यवस्थालाई अनुमति दिन्छ।
- माउन्टिङ र पोर्ट कन्फिगरेसन: ø10 ~ 25 M5 × 0.8 लाई अपनाउनुहोस्; ø32~40 TN/TF/NPT थ्रेडको साथ Rc1/8 चयन गर्नुहोस्। स्थापना सतह अनुसार ट्याप / मार्फत / साइड माउन्ट आधार छान्नुहोस्।
- धुलो संरक्षण र मर्मत: मानक एकीकृत धुलो स्क्र्यापर। भारी धुलो वातावरणको लागि -X85/-X86 धुलो प्रतिरोधी अनुकूलन संस्करण थप्नुहोस्; नियमित रूपमा बेयरिङहरू र सील रिंगहरू सफा गर्नुहोस्।
SOLH MHL2 र्याक र पिनियन वाइड-स्ट्रोक समानान्तर वायवीय ग्रिपरले तीन स्ट्रोक विकल्पहरू, भित्री र भित्री व्यास ग्रिपिङसँग मिल्दो, मेसिन उपकरण लोडिङ, प्लेट र अटोप्याकिङ अटोप्याकिङका लागि आदर्श हेभी-ड्युटी ग्रिपर, निर्मित डस्ट-प्रूफ संरचना र बहु-दिशा माउन्टिङको साथ भारी क्ल्याम्पिङ बल प्रदान गर्दछ।
