MHT2 श्रृंखला टगल प्रकार एयर ग्रिपर

SOLH MHT2 टगल-जोइन्ट हेभी-ड्युटी सेल्फ-लकिङ न्यूमेटिक ग्रिपर बराबरको SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदान गर्न सकिने छ। टगल लिंकेज डेड-पोइन्ट संरचनाले क्ल्याम्पिङ बललाई ३ ~ ५ पटक बढाउँछ। मेकानिकल सेल्फ-लकिङ एकपटक पूर्ण रूपमा बन्द भएपछि, वर्कपीस खस्नेलाई रोक्नको लागि 80% भन्दा बढी क्ल्याम्पिङ बल कायम राख्दै, ओभरहेड रोबोट ह्यान्डलिङ र उच्च-सुरक्षा स्टेशनहरूको लागि आदर्श। बोरको साइज ३२/४०/५०/६३ मिमी, मानक D प्रकार र अपडेट गरिएको हल्का DZ संस्करणमा प्रस्ताव गरिएको छ। चुम्बकीय स्विचहरू (M9BW) लचिलो सेन्सर व्यवस्थाको लागि चार पक्षहरूमा माउन्ट गर्न सकिन्छ। उच्च-शक्ति मिश्र धातु इस्पात जबडा र पहिरन-प्रतिरोधी लिङ्केजहरूसँग सुसज्जित, यसले दीर्घकालीन तेल-रहित निरन्तर सञ्चालनलाई समर्थन गर्दछ। स्विङ कोण 23° ~ 28° भित्र सीमित छ, त्यसैले workpiece क्लियरेन्स चयन गर्दा प्रमाणित गरिनु पर्छ। अटोमोटिभ कम्पोनेन्टहरू, कास्ट र नक्कली भागहरू, हेभी-ड्युटी मेसिन उपकरण लोडिङ र प्रेसिंग उपकरणहरूको लागि सुरक्षा फिक्स्चरहरूको लागि व्यापक रूपमा प्रयोग गरिन्छ। लकिङ प्रकार्य बिना सामान्य समानान्तर ग्रिपरहरूको विपरीत, MHT2 एन्टी-ड्रप सुरक्षा आवश्यक पर्ने भारी भारहरूको लागि रुचाइएको समाधान हो।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

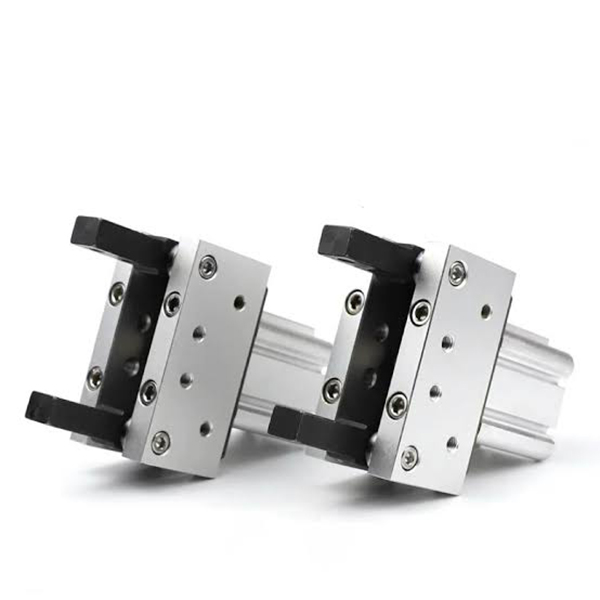

MHT2 श्रृंखला टगल संयुक्त भारी-ड्युटी सेल्फ-लकिङ वायमेटिक ग्रिपर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

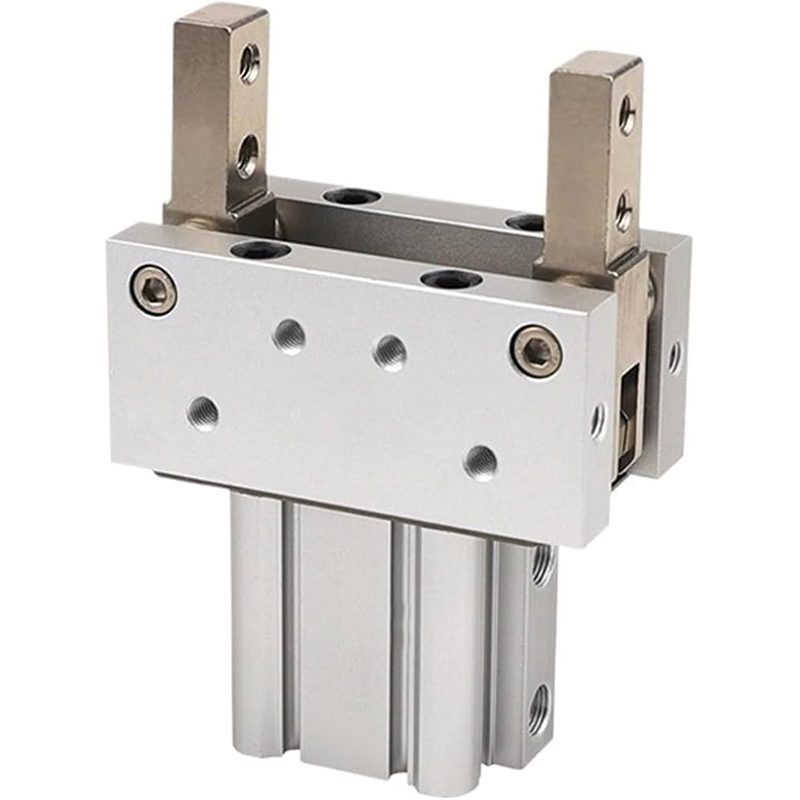

SOLH MHT2 शृङ्खला टगल-जोइन्ट चालित २-जब पिभोट एङ्गुलर ग्रिपर हो। उत्कृष्ट सुविधाहरूमा टगल सेल्फ-लकिङ मेकानिज्म, पावर-अफ होल्डिङ क्षमता, अल्ट्रा-हाई क्ल्याम्पिङ टर्क र उच्च संरचनात्मक कठोरता भएका चार-पक्षीय सेन्सर स्थापना स्लटहरू समावेश छन्।

कडा विरोधी ड्रप सुरक्षा आवश्यकताहरु संग भारी workpiece clamping, यातायात र स्थिति को लागी अनुकूलित; उच्च-जोखिम स्वचालित स्टेशनहरूको लागि रुचाइएको भारी लोड ग्रिपर।

कोर संरचना र डिजाइन सुविधाहरू

-- कार्य सिद्धान्त: सिलिन्डर पुश-पुल टगल लिंक फोर्स-एम्प्लीफाइङ् मेकानिज्मसँग जोडिएको छ। जब जबडा बन्द हुन्छ, टगल डेड-पोइन्ट लक स्थितिमा पुग्छ। क्ल्याम्पिङ फोर्स ३ ~ ५ पटक एम्प्लीफाइड गरिएको छ, र ≥80% क्ल्याम्पिङ फोर्सलाई भरपर्दो सुरक्षा सेल्फ-लकिङका लागि हावाको चाप घट्ने / एयर कट-अफमा निरन्तर कायम राख्न सकिन्छ।

-- बडी कन्स्ट्रक्सन: बिल्ट-इन चुम्बकीय रिंगको साथ स्क्वायर हार्ड एनोडाइज्ड एल्युमिनियम हाउसिंग। चार माउन्टिङ ग्रूभ्स (शीर्ष/तल/बायाँ/दायाँ) ले M9B/A93 शृङ्खलाका चुम्बकीय स्विचहरूलाई सेन्सर लेआउटको लागि डेड एङ्गल बिना सिधा एसेम्बली गर्न अनुमति दिन्छ।

-- सञ्चालन प्रकार: डबल एक्टिंग (D मानक संस्करण / DZ अपडेट गरिएको हल्का संस्करण)। जबड़े बन्द स्थिति मा लक; सिलिन्डर थ्रस्ट खोल्ने कार्यको लागि जबड़े रिसेट गर्दछ।

- सामग्री विशिष्टता: हार्ड अक्सीकरण एल्युमिनियम सिलिन्डर, उच्च-शक्ति मिश्र धातु इस्पात जबडा, पहिरन-प्रतिरोधी लिङ्केज विधानसभा। उच्च कठोरता, लामो सेवा जीवन र मर्मत-मुक्त तेल-मुक्त सञ्चालन।

- लचिलो माउन्टिङ: बहु ट्याप गरिएको माउन्टिंग प्वालहरूले अक्षीय, अनुदैर्ध्य र तेर्सो स्थापनालाई समर्थन गर्दछ, कम्प्याक्ट सीमित उपकरण लेआउटको लागि उपयुक्त।

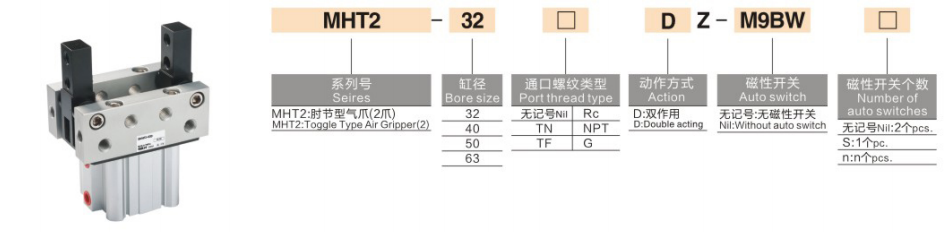

मोडेल कोडिङ नियम पूरा गर्नुहोस्

1. मोडेल उदाहरण: MHT2-50DZ-M9BW

खण्ड	कोड	परिभाषा
MHT2	श्रृंखला कोड	संयुक्त स्व-लकिङ कोणीय ग्रिपर टगल गर्नुहोस्
50	बोर साइज (मिमी)	३२/४०/५०/६३
D / DZ	संस्करण	D = मानक दोहोरो अभिनय / DZ = अपडेट गरिएको लाइटवेट संस्करण / चार-साइड सेन्सर स्लटहरू
-M9BW	चुम्बकीय स्विच विकल्प	वैकल्पिक, निर्मित चुम्बकीय रिंग तयार

2. मानक अर्डर सन्दर्भ उदाहरणहरू

-- MHT2-32D: बोर 32, स्विच बिना डबल अभिनय मानक आधार मोडेल

-- MHT2-63DZ-M9B：Bore 63, अपडेट गरिएको हल्का DZ प्रकार, चार-साइड सेन्सर स्लटहरू, M9B चुम्बकीय स्विचसँग फिट

विश्वव्यापी कोर प्राविधिक निर्दिष्टीकरण (0.5MPa आपूर्ति दबाव)

प्यारामिटर वस्तु	MHT2-32	MHT2-40	MHT2-50	MHT2-63
बोर (मिमी)	32	40	50	63
क्ल्याम्पिङ टर्क (N·m)	12.4	36.0	63.0	106
जबडा स्विङ दायरा	-३ ~ +२८°	-३ ~ +२७°	-2 ~ +23°	-2 ~ +23°
सञ्चालन दबाव (MPa)	०.१ ~ ०.६ (सिफारिस गरिएको: ०.४~०.५)
परिवेशको तापक्रम	-10 ~ +60 ℃ (0 ~ + 60 ℃ जब चुम्बकीय स्विच संग सुसज्जित)
स्नेहन	तेल रहित स्व-लुब्रिकेटिङ
शुद्ध वजन (g)	640	1070	1900	3200
एयर पोर्ट थ्रेड	Rc1/8	Rc1/4	Rc3/8	Rc3/8

मुख्य प्रतिस्पर्धात्मक लाभहरू

1. शक्तिशाली आत्म-लक विरोधी ड्रप प्रदर्शन

-- टगल डेड-पोइन्ट लकिङ डिजाइनले हावा आपूर्ति कट-अफ वा दबाब घटेपछि ≥80% क्ल्याम्पिङ बल राख्छ। प्रभावकारी रूपमा उच्च-सुरक्षा स्वचालित उत्पादन लाइनहरूको लागि workpiece गिरने जोखिम हटाउनुहोस्।

2. भारी-कर्तव्य कार्यहरूको लागि अल्ट्रा-उच्च क्ल्याम्पिङ टोक़

-- φ63 मोडेलको लागि अधिकतम टर्क 106N·m पुग्छ, 5~ 50kg भारी वर्कपीसहरू समात्न सक्षम छ, बराबर बोर साइजको साथ समानान्तर ग्रिपरहरू धेरै बढी।

3. 360° लचिलो सेन्सर लेआउट

- मुख्य शरीरमा कुनै एकीकृत गाइड रेल छैन; चुम्बकीय स्विचहरू सबै-दिशा स्थिति पत्ता लगाउनको लागि चार सतहहरूमा माउन्ट गर्न सकिन्छ, साँघुरो स्थापना गुहाहरूको लागि उपयुक्त।

4. उच्च कठोरता र विस्तारित सेवा जीवन

-- मिश्र धातु इस्पात जबडा र पहिरन-प्रतिरोधी लिङ्केजहरूले 5 मिलियन भन्दा बढी स्थिर चक्रहरूलाई समर्थन गर्दछ, उच्च-फ्रिक्वेन्सी भारी-लोड निरन्तर सञ्चालनमा अनुकूलित।

माउन्टिंग विकल्पहरू र विशिष्ट अनुप्रयोग परिदृश्यहरू

1. माउन्टिंग फारमहरू

- अक्षीय माउन्टिङ: एसेम्बली लाइन सामग्री स्थानान्तरणको लागि तेर्सो धक्का र पुल

- अनुदैर्ध्य ठाडो माउन्टिङ: माथि र तल लोडिङ / अनलोडिङ स्टेशनहरू

-- पार्श्व साइड माउन्टिङ: सीमित स्पेस स्टेशनहरूको लागि साइड क्ल्याम्पिङ

2. विशिष्ट औद्योगिक अनुप्रयोगहरू

-- अटोमोटिभ कम्पोनेन्टहरू: ग्रिपिङ इन्जिन हाउसिङ्स, गियरबक्स कभरहरू, व्हील हबहरू

-- मेसिन उपकरण स्वचालन: भारी कास्टिङ, नक्कली भागहरू र मोल्ड ह्यान्डलिंग

- रसद सन्देश: धातु प्यालेट, बक्स र ब्यारेल सामग्री यातायात

--सेफ्टी पोजिसनिङ स्टेशनहरू: ओभरहेड एन्टी-ड्रप स्टेशनहरू, प्रेसिङ उपकरणहरूको लागि सुरक्षा क्ल्याम्पिङ फिक्स्चरहरू

चयन तुलना: MHT2 टगल ग्रिपर VS MHZL2 VS MHL2

तुलना वस्तु	MHT2 टगल सेल्फ-लकिङ ग्रिपर	MHZL2 लामो स्ट्रोक समानान्तर ग्रिपर	MHL2 वाइड ओपनिङ समानान्तर ग्रिपर
कोर शक्ति	पावर-अफ होल्डिंग, भारी लोडको लागि अल्ट्रा-उच्च टोक़	उच्च गति, उच्च परिशुद्धता, प्रकाश लोड	चौडा उद्घाटन स्ट्रोक, मध्यम लोड क्षमता
Clamping बल स्रोत	मेकानिकल लकको साथ लिङ्केज बल प्रवर्धन टगल गर्नुहोस्	प्रत्यक्ष सिलिन्डर जोर	प्रत्यक्ष सिलिन्डर जोर
पावर हानि अवधारण	✅ दीर्घकालीन क्ल्याम्पिङ कायम राखिएको छ	❌ हावाको चाप बिना तुरुन्तै छोड्नुहोस्	❌ हावाको चाप बिना तुरुन्तै छोड्नुहोस्
बोर दायरा	φ३२ ~ ६३	φ6 ~ 40	φ१० ~ ४०
उपयुक्त लोड	5 ~ 50kg भारी workpieces	0.5 ~ 5 किलो प्रकाश लोड	1 ~ 10kg मध्यम भार
लागत स्तर	मध्यम-उच्च (भारी शुल्क समर्पित)	कम (सामान्य उद्देश्य)	मध्यम (लामो स्ट्रोक संस्करण)
उत्तम परिदृश्य	भारी भागहरू, उच्च सुरक्षा विरोधी ड्रप आवश्यकता	हल्का, उच्च आवृत्ति साइकल चलाउने	मध्यम भागहरूको लागि ठूलो उद्घाटन माग

3-चरण द्रुत चयन गाइड

1. workpiece मास आधारित बोर चयन

-- 32 ≤ 5kg；40 = 5~15kg；50 = 15~30kg；63 = 30~50kg। रिजर्भ न्यूनतम 30% लोड सुरक्षा मार्जिन।

2. स्विङ कोण प्रमाणिकरण

-- अधिकतम खुल्ने कोण: MHT2-32 28° सम्म, MHT2-63 23° सम्म सीमित। लक्ष्य workpiece आयाम लागि पर्याप्त निकासी पुष्टि गर्नुहोस्।

3. कन्फिगरेसन मिलान

-- स्थिति प्रतिक्रिया आवश्यकता: चार-साइड सेन्सर माउन्टिङको लागि DZ हल्का संस्करण + M9B चुम्बकीय स्विच छनौट गर्नुहोस्

-- उच्च सुरक्षा ओभरहेड ह्यान्डलिंग: MHT2 लाई यसको अद्वितीय पावर-अफ सेल्फ-लकिङ सुविधाको लागि प्राथमिकता दिनुहोस्

एक वाक्य सारांश

SOLH MHT2 टगल संयुक्त स्व-लकिङ वायवीय ग्रिपरले डेड-पोइन्ट लिंकेज फोर्स एम्प्लीफिकेशन संरचनालाई पावर-अफ एन्टि-ड्रप क्ल्याम्पिङ क्षमता, चार-साइड चुम्बकीय स्विच माउन्टिङ र उच्च मिश्र धातु कठोरता, D/DZ भेरियन्टहरूमा उपलब्ध, आदर्श हेभी-ड्यूटी सेफ्टी ग्रिपर, ओटोमोटिभ पार्ट्स ओभरलोडिङ मेसिन र हेभी लोडिङ मेसिनका लागि अपनाउँछ। स्वचालन।
