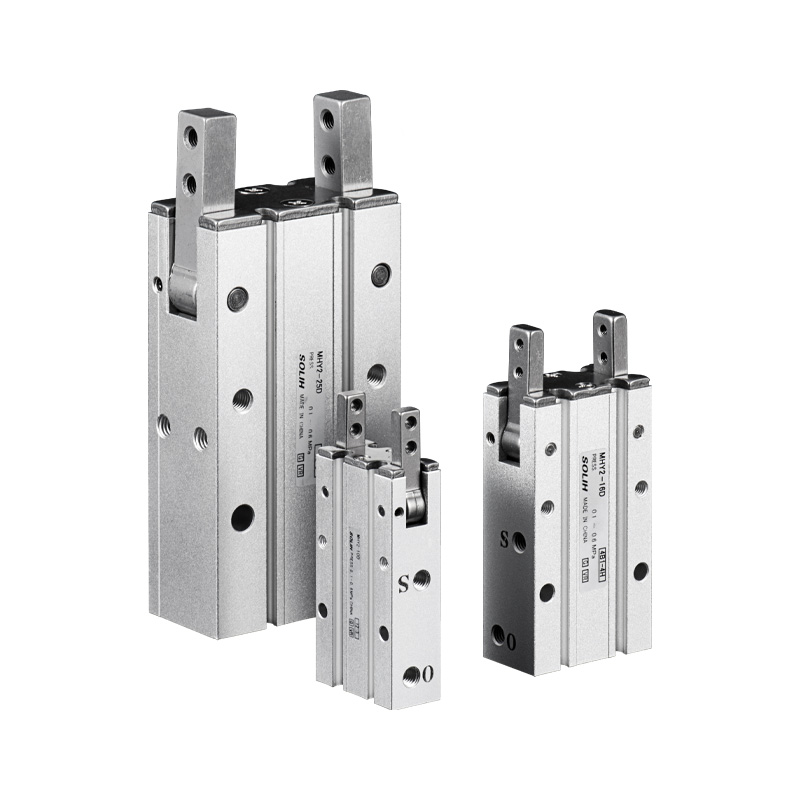

SOLH MHY2 क्याम-संचालित 180° चौडा स्विङ वायवीय ग्रिपर बराबर SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छ। यसले गियर मेकानिजमको सट्टा क्याम ट्रान्समिशनलाई अपनाउँछ, वर्कपीस ढिलो हुनबाट रोक्नको लागि -3° ओभर-क्लोज स्थितिको साथ अधिकतम 180° खोल्ने कोण प्राप्त गर्दछ। बोर साइजहरू 10/16/20/25 मिमी, एकल अभिनय NO/NC भेरियन्टहरू बिना विशुद्ध रूपमा डबल अभिनय, र दोहोर्याइएको स्थिति सटीकता ± 0.02 मिमी पुग्छ। अनुकूलित साँघुरो निकासी निर्माणले धुलो प्रतिरोध बढाउँछ। चार-साइड सेन्सर ग्रूभहरू उपलब्ध छन्, र प्वाल माउन्टिङ वैकल्पिक छ। PLC मा खुला/बन्द प्रतिक्रिया संकेतहरू पठाउन M9 शृङ्खलाका रीड स्विचहरूसँग निर्मित चुम्बकीय घण्टीहरू काम गर्छन्। लिभर ट्रान्समिशनको कारण, प्रभावकारी क्ल्याम्पिङ बल विस्तारित जबडा ओभरह्याङको साथ तीव्र रूपमा घट्छ; छनोटको क्रममा टोक़ प्रमाणीकरण आवश्यक छ, र क्ल्याम्पिङ हातको लम्बाइ ३५ मिमी भित्र सिफारिस गरिन्छ। सानो रोबोट अन्त प्रभावकर्ताहरूमा ठूलो-व्यास ट्यूबलर र अनियमित वर्कपीसहरू छनोट र फ्लिप गर्नको लागि आदर्श। MHW2 गियर स्विङ ग्रिपर सिफारिस गरिन्छ यदि पावर-अफ होल्डिङ वा ठूलो हेवी-ड्युटी बोर आवश्यक छ भने; MHZ2 समानान्तर ग्रिपर केन्द्रित रैखिक क्ल्याम्पिङको लागि रुचाइएको छ।

SOLH MHT2 टगल-जोइन्ट हेभी-ड्युटी सेल्फ-लकिङ न्यूमेटिक ग्रिपर बराबरको SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदान गर्न सकिने छ। टगल लिंकेज डेड-पोइन्ट संरचनाले क्ल्याम्पिङ बललाई ३ ~ ५ पटक बढाउँछ। मेकानिकल सेल्फ-लकिङ एकपटक पूर्ण रूपमा बन्द भएपछि, वर्कपीस खस्नेलाई रोक्नको लागि 80% भन्दा बढी क्ल्याम्पिङ बल कायम राख्दै, ओभरहेड रोबोट ह्यान्डलिङ र उच्च-सुरक्षा स्टेशनहरूको लागि आदर्श। बोरको साइज ३२/४०/५०/६३ मिमी, मानक D प्रकार र अपडेट गरिएको हल्का DZ संस्करणमा प्रस्ताव गरिएको छ। चुम्बकीय स्विचहरू (M9BW) लचिलो सेन्सर व्यवस्थाको लागि चार पक्षहरूमा माउन्ट गर्न सकिन्छ। उच्च-शक्ति मिश्र धातु इस्पात जबडा र पहिरन-प्रतिरोधी लिङ्केजहरूसँग सुसज्जित, यसले दीर्घकालीन तेल-रहित निरन्तर सञ्चालनलाई समर्थन गर्दछ। स्विङ कोण 23° ~ 28° भित्र सीमित छ, त्यसैले workpiece क्लियरेन्स चयन गर्दा प्रमाणित गरिनु पर्छ। अटोमोटिभ कम्पोनेन्टहरू, कास्ट र नक्कली भागहरू, हेभी-ड्युटी मेसिन उपकरण लोडिङ र प्रेसिंग उपकरणहरूको लागि सुरक्षा फिक्स्चरहरूको लागि व्यापक रूपमा प्रयोग गरिन्छ। लकिङ प्रकार्य बिना सामान्य समानान्तर ग्रिपरहरूको विपरीत, MHT2 एन्टी-ड्रप सुरक्षा आवश्यक पर्ने भारी भारहरूको लागि रुचाइएको समाधान हो।

SOLH MHW2 र्याक-एन्ड-पिनियन 180° स्विङ वायमेटिक ग्रिपर बराबर SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छ। र्याक र पिनियन गियर ड्राइभले सममित सिंक्रोनस जबडा स्विङलाई सक्षम बनाउँछ, प्रत्येक जबडा कुल 180° खोल्नको लागि 90° सम्म घुम्छ, सिङ्क्रोनाइजेसन त्रुटि ≤0.1° संग सन्तुलित क्ल्याम्पिङको ग्यारेन्टी गर्न र वर्कपीस चिप्लिनबाट रोक्न। विशुद्ध रूपमा दोहोरो अभिनय कन्फिगरेसनमा बोरको साइज २० देखि ५० मिमीसम्म हुन्छ। जबड़ेहरू पूरै खुल्दा शरीरमा लंबवत रूपमा खडा हुन्छन्, ओगटेको ठाउँलाई कम गर्दै र मेकानिकल बेवास्ता र वर्कपीस फ्लिपिङको सुविधा दिन्छ। हार्ड-एनोडाइज्ड स्क्वायर एल्युमिनियम बडीमा अप्रतिबंधित चुम्बकीय स्विच स्थापनाको लागि चार-साइड सेन्सर ग्रूभहरू छन्। अनुकूलित डस्ट-प्रूफ सीलले धुलो कार्यशालाहरूमा लामो-चक्र सञ्चालनलाई समर्थन गर्दछ। क्याम-संचालित MHY2 सँग तुलना गर्दा, MHW2 ले उच्च लोड क्षमता र राम्रो सिङ्क्रोनाइजेसन प्रदान गर्दछ; टगल MHT2 को विपरीत, यसमा कुनै पावर-अफ सेल्फ-लकिङ छैन तर धेरै ठूलो स्विङ कोण प्रदान गर्दछ। फ्लिप गर्न र मध्यम-लोड वर्कपीसहरू (1 ~ 20kg), कार्टन, ठूला प्लास्टिकका भागहरू र सीमित स्वचालन स्टेशनहरूमा लोड / अनलोड गर्नको लागि व्यापक रूपमा प्रयोग गरिन्छ।

SOLH MRHQ vane-प्रकार एकीकृत रोटरी ग्रिपर बराबर SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छ। यसले रोटरी टेबल र छुट्टै औंला सिलिन्डरको स्प्लिट संयोजनलाई प्रतिस्थापन गर्दै एकल एक्ट्युएटरमा भेन रोटरी मोड्युल र समानान्तर एयर ग्रिपरलाई एकीकृत गर्दछ। समग्र लम्बाइ लगभग 20% द्वारा छोटो छ र घुमाउने क्रममा ट्युबिङ ड्र्याग हस्तक्षेप हटाइएको छ। बोर साइजहरू मानक 90° र 180° रोटेशन संस्करणहरूसँग 10/16/20/25 मिमी कभर हुन्छन्। अन्त्य स्टप स्क्रूले ±10° कुल कोणीय ठीक समायोजन सक्षम गर्दछ। डबल-अभिनय समानान्तर जबड़ेले ± 0.01 मिमी को दोहोर्याइएको स्थिति सटीकता प्राप्त गर्दछ। पाँचवटा माउन्टिङ सतहहरू सँगै पत्ता लगाउने मालिकहरू र पिन प्वालहरूले द्रुत केन्द्रीकरण र बहु-अभिमुखीकरण संयोजन सक्षम गर्दछ। पूर्ण PLC इन्टरलक नियन्त्रणको लागि दुवै रोटरी सीमा र बङ्गारा खुला/बन्द स्थिति पत्ता लगाउन चारवटा M9 शृङ्खलाका रीड स्विचहरूमा निर्मित चुम्बकीय घण्टीहरू समर्थन गर्दछ। तेल-रहित सेल्फ-लुब्रिकेटिङ संरचना अपनाउदै, यो 0.1 देखि 5 kg सम्म हल्का र मध्यम भारहरूको लागि सीमित-स्पेस 3C इलेक्ट्रोनिक्स र प्याकेजिङ्ग स्वचालन लाइनहरूमा workpiece पकड, फ्लिपिङ र दिशा रूपान्तरणको लागि व्यापक रूपमा प्रयोग गरिन्छ। लोड चयन गर्दा न्यूनतम 30% सुरक्षा मार्जिन आवश्यक छ।

SOLH HFZ रैखिक गाइड समानान्तर वायमेटिक ग्रिपर SMC MHZ2 श्रृंखलासँग प्रत्यक्ष आदानप्रदानयोग्य छ। यसले उच्च कठोरता र उत्कृष्ट अफसेट लोड प्रतिरोधको लागि बल रैखिक गाइडसँग एकीकृत डुअल-पिस्टन र्याक र पिनियन सिंक्रोनस ट्रान्समिशन अपनाउँछ। तीन actuation संस्करणहरू उपलब्ध छन्: मानक डबल-अभिनय HFZ; एकल-अभिनय सामान्यतया बन्द HFSZ (वसन्तले वर्कपीस राख्छ जब हावा काटिन्छ); एकल-अभिनय सामान्यतया खुला HFTZ (वसन्तले हावा हानि हुँदा workpiece रिलीज गर्दछ)। दोहोरिने स्थिति सटीकता ± 0.01 ~ 0.02 मिमी संग बोर आकार 6 देखि 40 mm को दायरा। धेरै माउन्टिङ विकल्पहरूमा तल ट्यापिङ, साइड माउन्टिङ र थ्रु-होल N प्रकार समावेश छ। डुअल-साइड सेन्सर ग्रुभ्स र बिल्ट-इन चुम्बकीय घण्टीहरूले खुला/बन्द प्रतिक्रियाको लागि M9 श्रृंखला चुम्बकीय स्विचहरूलाई समर्थन गर्दछ। बाह्य क्ल्याम्पिंग र आन्तरिक विस्तार ग्रिपिंगको लागि उपयुक्त। वैकल्पिक सामानहरूमा डस्ट कभरहरू, उच्च-तापमान सिलहरू र NSF-H1 फूड-ग्रेड ग्रीस समावेश छन्। प्रभावकारी क्ल्याम्पिङ बल विस्तारित जबडा ओभरह्याङ संग घट्छ; लोड गणना गर्दा सुरक्षा कारक ≥1.5 आवश्यक छ। रोबोट एन्ड इफेक्टर्स, 3C इलेक्ट्रोनिक्स, प्रेसिजन हार्डवेयर, इन्जेक्शन मोल्डिङ र प्याकेजिङ स्वचालन सटीक ग्रिपिङ स्टेशनहरूमा व्यापक रूपमा तैनाथ गरिएको छ, विशेष गरी पावर अफ सेफ्टी होल्ड वा रिलिज र पार्श्व अफसेट लोडहरूसँग काम गर्ने अवस्थाहरू आवश्यक पर्ने अनुप्रयोगहरूको लागि।

SOLH HFP किफायती लीभर-प्रकार समानान्तर वायवीय ग्रिपरले मेकानिकल लीभर लिंकेज ट्रान्समिशनलाई लागत-प्रभावी हल्का ग्रिपिङ समाधानको रूपमा अपनाउँछ। बोरको आकार 10/16/20/25/32 मिमी कभर हुन्छ। जब पिस्टन विस्तार हुन्छ र फिर्ता लिँदा खुल्छ जब बन्द हुन्छ; भरपर्दो वर्कपीस होल्डिंगको लागि खोल्ने बल भन्दा क्ल्याम्पिंग बल २०% ~ ३०% बढी छ। माउन्टिंग प्वालहरू तीनवटा अनुहारहरूमा उपलब्ध छन्: साइड, तल र पछाडि। बिल्ट-इन स्थायी चुम्बकहरूले खुला/बंद स्थिति प्रतिक्रियाको लागि CS1-G चुम्बकीय स्विचहरूसँग काम गर्दछ। धातु घर्षण अलगाव प्लेटहरूले उच्च-चक्र निरन्तर सञ्चालनमा अनुकूलन गर्न घर्षण कम गर्दछ। HFZ र MHZ2 जस्ता रैखिक-गाइड ग्रिपरहरूको आर्थिक विकल्पको रूपमा राखिएको, यो लागत-संवेदनशील प्रकाश र मध्यम लोड अनुप्रयोगहरूको लागि उपयुक्त छ। लीभर जोडहरूमा आवधिक ग्रीस मर्मत सिफारिस गरिन्छ। 3C प्लास्टिक पार्ट्स, मिनिएचर स्ट्याम्प्ड हार्डवेयर र साना प्याकेजिङ कम्पोनेन्टहरूको उच्च आवृत्ति ह्यान्डलिङका लागि व्यापक रूपमा प्रयोग गरिन्छ। लगातार भारी अफसेट भार वा अल्ट्रा-उच्च सटीक असेंबली आवश्यकताहरू भएका अवस्थाहरूको लागि सिफारिस गरिएको छैन।

SOLH HFY Y-प्रकारको पिभोट स्विङ वायमेटिक ग्रिपरले SMC MHC2 को लागत-प्रभावी आदानप्रदानयोग्य विकल्पको रूपमा कार्य गर्दछ। लीभर टर्क एम्प्लीफिकेशनको साथ एकल पिस्टन पिभोट लिंकेज द्वारा संचालित। दुई संस्करणहरू प्रस्ताव गरिएका छन्: डबल अभिनय HFY र एकल अभिनय सामान्यतया खुला HFTY। स्विङ दायरा 40° वरिपरि कुल प्रभावकारी स्विङ कोणको साथ +30°/-10° पुग्छ। बिल्ट-इन समायोज्य थ्रोटल भल्भले खोल्ने र बन्द गर्नको लागि स्वतन्त्र गति नियमन सक्षम गर्दछ, र दोहोर्याइएको स्थिति सटीकताले ± ०.०२ मिमी प्राप्त गर्दछ। बोरको आकार 6/10/16/20/25/32 मिमी कभर हुन्छ। तीन माउन्टिंग सतहहरू (तल, छेउ, पछाडि) उपलब्ध छन्। बिल्ट-इन चुम्बकीय घण्टीहरू CMSH र DS1-G चुम्बकीय स्विचहरूसँग सीमित संकेत प्रतिक्रियाका लागि उपयुक्त छन्। यो सीमित स्थापना स्थान र उच्च-फ्रिक्वेन्सी लाइट-लोड ह्यान्डलिंग अवस्थाहरूमा गोलाकार, घुमाउरो र अनियमित लघु भागहरूको बाहिरी र्यापिंग पकडको लागि आदर्श हो। चयनको क्रममा, ध्यान दिनुहोस् कि विस्तारित जबडा ओभरह्याङको साथ क्ल्याम्पिङ टर्क घट्छ; लोड प्रमाणीकरणको लागि सुरक्षा कारक ≥1.5 आवश्यक छ। मौलिक MHC2 सँग तुलना गर्दा, HFY ले थोरै साँघुरो स्विङ एंगलको सुविधा दिन्छ तर उच्च लागत प्रदर्शनको साथ तीन-साइड माउन्टिङलाई समर्थन गर्दछ। यदि फराकिलो स्विङ दायरा वा पावर-अफ सामान्यतया बन्द होल्डिङ प्रकार्य आवश्यक छ भने मूल MHC2 सिफारिस गरिन्छ।

SOLH HFR पिभोट-लिङ्केज 180° चौडा खोल्ने वायवीय ग्रिपर पिस्टन लिङ्केजद्वारा जबडा घुमाउन संचालित हुन्छ। प्रत्येक जबडा 90° सम्म घुम्छ, अधिकतम क्लियरेन्स प्रदान गर्न र पिक-एन्ड-प्लेसको समयमा मेकानिकल हस्तक्षेप हटाउन पूर्ण रूपमा खोल्दा सीधा रेखा बनाउँछ। बोर आकारहरू 10/16/20/25/32 मिमी विशुद्ध रूपमा डबल अभिनय डिजाइनको साथ कभर गर्दछ। -2°~-5° ओभरक्लोज कोणले स्थिर क्ल्याम्पिङ सुनिश्चित गर्दछ। तीन माउन्टिंग सतहहरू (साइड, तल, पछाडि) उपलब्ध छन्; आधारमा पिन प्वालहरू पत्ता लगाउनाले एसेम्बली शुद्धता सुधार गर्छ, र प्रत्यय-N थ्रु-होल माउन्टिङ वैकल्पिक छ। सबै मोडेलहरू CMSH चुम्बकीय स्विचहरूसँग मिल्दो अन्तर्निर्मित स्थायी चुम्बकहरू र सेन्सर ग्रूभहरूसँग आउँछन्। अनुकूलित डस्ट-प्रूफ जबडा संरचना र एन्टी-फ्रिक्सन मेटल सेपरेटरहरूले मध्यम धुलो कार्यशाला वातावरणको लागि 5 मिलियन चक्र भन्दा बढी सेवा जीवन प्रदान गर्दछ। गहिरो गुहा workpieces, ठूलो प्लास्टिक आवास र बक्स सामग्री को पकड र कारोबार को लागी व्यापक रूपमा प्रयोग गरिन्छ। MHW2 गियर-संचालित स्विङ ग्रिपर मध्यम-लोड अनुप्रयोगहरूको लागि विचार गर्न सकिन्छ यदि अत्यधिक परित्याग क्लियरेन्स अनावश्यक छ। टोक़ गणना गर्दा न्यूनतम ३०% सुरक्षा मार्जिन आरक्षित हुनुपर्छ; विस्तारित जबडा ओभरह्याङले प्रभावकारी क्ल्याम्पिङ टर्क कम गर्छ।

SOLH CJ1 अल्ट्रा-मिनिएचर पिन वायवीय सिलिन्डर φ2.5 र φ4 बोर साइजमा प्रस्तावित, बराबर SMC मोडेलहरूसँग आदानप्रदान गर्न सकिने छ। φ2.5 एकल अभिनय वसन्त रिटर्न मात्र हो, जबकि φ4 एकल अभिनय र दोहोरो अभिनय संस्करणहरूलाई समर्थन गर्दछ। स्लिम र अल्ट्रा-हल्का (2 ~ 3.5g), यसले द्रुत प्रतिक्रियाको लागि कुनै निर्मित कुशन सुविधा प्रदान गर्दैन। रड-साइड एयर पोर्ट ट्युबिंग लेआउट सुविधाको लागि ± 90° घुमाउन सकिन्छ। दुवै छेउमा बाहिरी थ्रेडहरूले अतिरिक्त कोष्ठक बिना प्रत्यक्ष अक्षीय फिक्सिङ सक्षम पार्छ। यसले 0.64 देखि 6.3 N सम्म 0.5 MPa मा थ्रस्ट प्रदान गर्दछ, नाजुक स-साना वर्कपीसहरूमा हुने असरबाट बच्न 100 ग्राम भन्दा कम माइक्रो लोडहरूको लागि उपयुक्त। एनबीआर सिलहरूले स्वच्छ वातावरणका लागि तेलमुक्त सञ्चालनलाई समर्थन गर्दछ। 3C बटन स्थायित्व परीक्षण, चिप इजेक्शन, माइक्रो कम्पोनेन्ट पोजिसनिङ, प्रेसिजन इन्स्ट्रुमेन्ट फाइन-ट्युनिङ र मेडिकल उपकरणहरूको लागि लघु एक्चुएटरहरू सहित छोटो-स्ट्रोक उच्च-फ्रिक्वेन्सी पुश-पुल कार्यहरूमा व्यापक रूपमा लागू। कम्तिमा 50% को एक जोर सुरक्षा कारक चयन को समयमा सिफारिस गरिएको छ।
