HFZ श्रृंखला रैखिक गाइड समानान्तर वायवीय ग्रिपर

SOLH HFZ रैखिक गाइड समानान्तर वायमेटिक ग्रिपर SMC MHZ2 श्रृंखलासँग प्रत्यक्ष आदानप्रदानयोग्य छ। यसले उच्च कठोरता र उत्कृष्ट अफसेट लोड प्रतिरोधको लागि बल रैखिक गाइडसँग एकीकृत डुअल-पिस्टन र्याक र पिनियन सिंक्रोनस ट्रान्समिशन अपनाउँछ। तीन actuation संस्करणहरू उपलब्ध छन्: मानक डबल-अभिनय HFZ; एकल-अभिनय सामान्यतया बन्द HFSZ (वसन्तले वर्कपीस राख्छ जब हावा काटिन्छ); एकल-अभिनय सामान्यतया खुला HFTZ (वसन्तले हावा हानि हुँदा workpiece रिलीज गर्दछ)। दोहोरिने स्थिति सटीकता ± 0.01 ~ 0.02 मिमी संग बोर आकार 6 देखि 40 mm को दायरा। धेरै माउन्टिङ विकल्पहरूमा तल ट्यापिङ, साइड माउन्टिङ र थ्रु-होल N प्रकार समावेश छ। डुअल-साइड सेन्सर ग्रुभ्स र बिल्ट-इन चुम्बकीय घण्टीहरूले खुला/बन्द प्रतिक्रियाको लागि M9 श्रृंखला चुम्बकीय स्विचहरूलाई समर्थन गर्दछ। बाह्य क्ल्याम्पिंग र आन्तरिक विस्तार ग्रिपिंगको लागि उपयुक्त। वैकल्पिक सामानहरूमा डस्ट कभरहरू, उच्च-तापमान सिलहरू र NSF-H1 फूड-ग्रेड ग्रीस समावेश छन्। प्रभावकारी क्ल्याम्पिङ बल विस्तारित जबडा ओभरह्याङ संग घट्छ; लोड गणना गर्दा सुरक्षा कारक ≥1.5 आवश्यक छ। रोबोट एन्ड इफेक्टर्स, 3C इलेक्ट्रोनिक्स, प्रेसिजन हार्डवेयर, इन्जेक्शन मोल्डिङ र प्याकेजिङ स्वचालन सटीक ग्रिपिङ स्टेशनहरूमा व्यापक रूपमा तैनाथ गरिएको छ, विशेष गरी पावर अफ सेफ्टी होल्ड वा रिलिज र पार्श्व अफसेट लोडहरूसँग काम गर्ने अवस्थाहरू आवश्यक पर्ने अनुप्रयोगहरूको लागि।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

HFZ श्रृंखला रैखिक गाइड समानान्तर वायवीय ग्रिपर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

SOLH HFZ शृङ्खला डुअल पिस्टन र र्याक एण्ड पिनियन सिंक्रोनस मेकानिज्मद्वारा सञ्चालित एकीकृत रोलर/बल रैखिक गाइडले सुसज्जित उच्च-कठोरता समानान्तर ग्रिपर हो। SMC MHZ2 श्रृंखला संग पूर्ण रूपमा विनिमेय।

तीन सञ्चालन संस्करणहरू उपलब्ध छन्:

-- HFZ: डबल अभिनय मानक प्रकार

-- HFSZ: एकल अभिनय सामान्यतया बन्द (वसन्त क्ल्याम्प, पावर-अफ होल्डिंग)

-- HFTZ: एकल अभिनय सामान्यतया खुला (वसन्त रिलिज, पावर-अफ खुला) सामान्य प्रकाश र मध्यम लोड सटीक क्ल्याम्पिङ, स्वचालित असेंबली र रोबोट अन्त प्रभावकर्ता अनुप्रयोगहरूको लागि उपयुक्त।

मूल संरचना र सञ्चालन सिद्धान्त

1. प्रसारण: डुअल पिस्टन + र्याक र पिनियन सिंक्रोनस ड्राइभ। दुई बङ्गाराले अफसेट वा विक्षेपण बिना पूर्ण समानान्तर आन्दोलन कायम राख्छ।

2. गाइड प्रणाली: सिफ्टिङ रोक्नको लागि तलमा पिनहरू पत्ता लगाउनको साथ एकीकृत रोलर / बल रैखिक गाइड। उत्कृष्ट कठोरता, उच्च दोहोर्याउने सटीकता र अफसेट लोडको लागि बलियो प्रतिरोध।

3. सञ्चालन मोडहरू

-- HFZ डबल एक्टिंग: खुला / बन्द, विश्वव्यापी निरन्तर उत्पादनको लागि हावा आपूर्ति

-- HFSZ एकल अभिनय NC: वायु आपूर्तिले जबडा खोल्छ; एयर कट-अफ हुँदा वसन्त क्ल्याम्पहरू (पावर-अफ वर्कपीस होल्डिङ)

-- HFTZ एकल अभिनय NO: हावा आपूर्तिले जबड़े बन्द गर्दछ; एयर कट-अफ हुँदा वसन्त खुल्छ (पावर-अफ स्वत: रिलीज)

4. निर्माण: एल्युमिनियम मिश्र धातु शरीर, स्टेनलेस स्टील जबडा, निर्मित चुम्बकीय रिंग। दोहोरो-साइड चुम्बकीय स्विच ग्रूव्स; बहु माउन्टिंग सतहहरू: तल / छेउ / मार्फत प्वाल।

5. स्थिति शुद्धता: ±0.01 मिमी (बोर 6 ~ 25); ±0.02 मिमी (बोर 32 ~ 40), उच्च आवृत्ति साइकल चलाउने अन्तर्गत स्थिर।

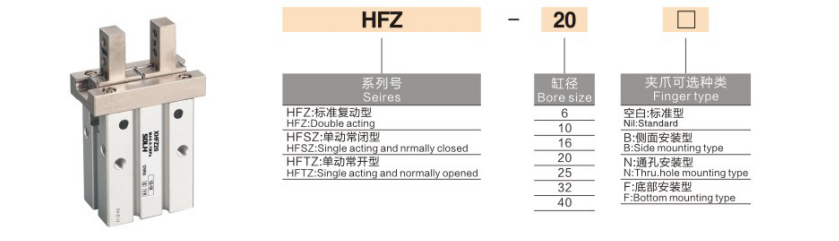

मोडेल कोडिङ नियम पूरा गर्नुहोस्

1. मोडेल उदाहरण: HFZ20N-M9BW

खण्ड	कोड	परिभाषा
HFZ / HFSZ / HFTZ	श्रृंखला कोड	HFZ= दोहोरो अभिनय / HFSZ = एकल अभिनय सामान्यतया बन्द / HFTZ = एकल अभिनय सामान्यतया खुला
20	बोर साइज (मिमी)	६,१०,१६,२०,२५,३२,४०
N / B / खाली	माउन्टिङ विकल्प	खाली = मानक तल ट्याप गरिएको प्वाल / N = थ्रू-होल माउन्टिङ / B = साइड माउन्ट (बोर 6 को लागि विशेष)
-M9B	चुम्बकीय स्विच	M9B (NPN) / M9N (PNP) / M9PS मानक केबल ०.५ मिटर; W=1m; L=3m
अनुकूलन प्रत्यय	वैकल्पिक अपग्रेड	-X विस्तारित जबडा-J डस्ट-प्रूफ कभर-जी उच्च तापमान प्रतिरोधी सील

2. मानक अर्डर सन्दर्भ

HFZ25N-M9BW बोर 25, डबल एक्टिंग, थ्रु-होल माउन्ट, 1m केबलको साथ M9B चुम्बकीय स्विच।

विश्वव्यापी कोर प्राविधिक निर्दिष्टीकरण

प्यारामिटर वस्तु	मानक विशिष्टता
जबडा कन्फिगरेसन	२ जबडा, शुद्ध समानान्तर रैखिक खोल्ने र बन्द गर्ने
सञ्चालन मोड	HFZ (डबल एक्टिंग) / HFSZ (NC) / HFTZ (NO)
सञ्चालन दबाव	बोर 6/10: 0.2~0.7MPa / बोर 16~40: 0.15~0.7MPa (इष्टतम: 0.5MPa)
प्रमाण दबाव	१.० एमपीए
परिवेशको तापक्रम	-20 ~ +70 ℃ (पाइप भित्र आइसिङ छैन)
स्थिति शुद्धता दोहोर्याउनुहोस्	बोर 6~25：±0.01 mm / बोर 32~40：±0.02 mm
अधिकतम सञ्चालन आवृत्ति	cy बोर 6~16：180 cpm / बोर 20~40：60~120 cpm
एयर पोर्ट थ्रेड	बोर 6/10：M3×0.5/ बोर 16~40：M5×0.8
स्नेहन	तेल-मुक्त सञ्चालन; NSF-H1 खाद्य ग्रेड ग्रीस वैकल्पिक
स्विच स्थापना	डुअल-साइड स्लाइड ग्रूभहरू, D-M9□, CMSH, DS1 श्रृंखलासँग उपयुक्त
माउन्ट गर्ने विकल्पहरू	तल ट्याप गरिएको प्वाल, साइड माउन्ट, थ्रु-होल (एन प्रकार), तीन-मार्ग फिक्सिङ

स्ट्रोक र क्ल्याम्पिङ बल सन्दर्भ तालिका (0.5MPa, मानक जबडा)

बोर (मिमी)	मोडेल	एकल जबडा स्ट्रोक (मिमी)	कुल खुल्ने (मिमी)	कुल खुल्ने (मिमी)	इनर क्ल्याम्पिङ फोर्स (N)	शुद्ध वजन (g)
6	HFZ6	3	6	3.3	6.1	25
10	HFZ10	4	8	11	१७	56
16	HFZ16	6	12	34	45	124
20	HFZ20	10	20	45	68	236
25	HFZ25	14	28	69	102	428
32	HFZ32	22	44	160	195	729
40	HFZ40	30	60	255	320	1268

⚠️ महत्त्वपूर्ण नोट: प्रभावकारी क्ल्याम्पिङ बल कम हुन्छ जब जबा विस्तार लम्बाइ L बढ्छ। सुरक्षा कारक ≥1.5 संग लोड प्रमाणीकरण अनिवार्य छ।

रुचाइएको अनुप्रयोग परिदृश्यहरू

✅ HFZ श्रृंखला छान्नुहोस् यदि:

-- SMC MHZ2 को लागि प्रत्यक्ष प्रतिस्थापन चाहिन्छ; एकल अभिनय पावर-अफ होल्ड/रिलिज प्रकार्य आवश्यक छ

-- प्रकाश र मध्यम लोड परिशुद्धता समानान्तर क्ल्याम्पिंग: 3C इलेक्ट्रोनिक्स, सटीक हार्डवेयर, इंजेक्शन मोल्डिंग, प्याकेजिङ उपकरण

- उच्च कठोरता र अफसेट लोड प्रतिरोध रोबोट अन्त प्रभावकर्ता र सटीक असेंबली स्टेशनहरूको लागि आवश्यक छ

- लचिलो बहु-दिशा माउन्टिंग: कम्प्याक्ट एकीकृत संयन्त्रको लागि प्वाल / साइड / तल स्थापना

प्रमुख चयन दिशानिर्देशहरू

1. workpiece वजन र clamping मोड (बाह्य / भित्री ग्रिपिङ) अनुसार बोर साइज चयन गर्नुहोस्, क्ल्याम्पिङ बल ≥1.5 गुणा वास्तविक लोड सुनिश्चित गर्नुहोस्।

2. सञ्चालन मोड चयन

-- पावर बन्द निरन्तर क्ल्याम्पिङ → HFSZ सामान्यतया बन्द हुन्छ

-- पावर बन्द स्वत: रिलीज → HFTZ सामान्यतया खुला छ

-- सुरक्षा वसन्त माग बिना निरन्तर ठूलो उत्पादन → HFZ डबल अभिनय

3. माउन्टिङ चयन: प्लेटफर्म वा कोष्ठक फिट गर्न मानक ट्याप गरिएको प्वाल (खाली) / थ्रु-होल (N) / साइड माउन्ट (B)

4. स्थिति पत्ता लगाउने: Equip -M9□ चुम्बकीय स्विचहरू, डुअल-साइड स्लटहरूले खुला र बन्द संकेत प्रतिक्रियाको लागि 2 स्विचहरू समर्थन गर्दछ

5. अफसेट लोड नियन्त्रण: जबड़े विस्तार लम्बाइ L सीमित गर्नुहोस्, रैखिक गाइडको स्वीकार्य झुकाउने क्षणलाई पार नगर्नुहोस्

एक वाक्य सारांश

SOLH HFZ रैखिक गाइड समानान्तर वायवीय ग्रिपरले रोलर/बल गाइड र र्याक-पिनियन सिंक्रोनस ड्राइभलाई अपनाउँछ, डबल एक्टिङ्ग HFZ, सिंगल एक्टिंग NC HFSZ र NO HFTZ भेरियन्टहरू बहु-माउन्ट विकल्पहरू र ± 0.01mm उच्च परिशुद्धता, MH-Rimpion उच्च परिशुद्धताको लागि MH-Rimpion समाधान, सीधा आदानप्रदान गर्न सकिन्छ। EOAT, 3C, हार्डवेयर र सामान्य स्वचालन विधानसभा।
