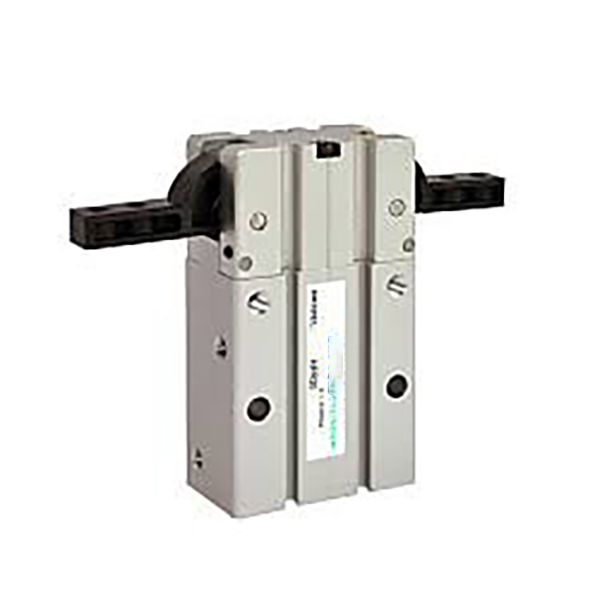

HFR शृङ्खला 180° पिभोट-प्रकार वाइड ओपनिङ न्यूमेटिक ग्रिपर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

     SOLH HFR श्रृंखला पिभोट-लिङ्केज संचालित 180° चौडा खोल्ने 2-जाउ न्यूमेटिक ग्रिपर हो। मुख्य शक्तिहरू: अधिकतम क्लियरेन्सको लागि पूर्ण 180° जबा खोल्ने, उत्कृष्ट मेकानिकल परित्याग क्षमता, तीन विश्वव्यापी माउन्टिंग सतहहरू, एकीकृत डस्ट-प्रूफ संरचना र पूर्व-स्थापित स्थायी चुम्बक। यो लाइट-लोड स्टेशनहरूको लागि मुख्यधारा एक्चुएटर विकल्प हो जसलाई पिक-एन्ड-प्लेस हस्तक्षेप र फराकिलो वर्कपीस ग्रिपिङ हटाउन ठूलो स्विङ क्लियरेन्स आवश्यक पर्दछ।

कोर संरचना र कार्य सुविधाहरू

     -- सञ्चालन सिद्धान्त: पिस्टनले रोटरी आन्दोलनको लागि दुईवटा जबडाहरू चलाउन पिभोट लिंकेज एसेम्बलीलाई धक्का दिन्छ। एकल जबडाको स्विङ कोण ९०° पुग्छ, जबरजस्ती सीधा रेखा बनाउँछ जब पूर्ण रूपमा खोलिएको ठाउँलाई अधिकतम बनाउनको लागि।

     - कार्य विशेषता: मानकको रूपमा डबल अभिनय; क्ल्याम्पिंगको लागि हावा आपूर्ति, खोल्नको लागि रिभर्स हावा। अधिकतम खुला कोण 180°±2°, ओभरक्लोज कोण -2°~-5° स्थिर स्थितिको लागि।

     - धुलो र पहिरन संरक्षण: धुलो वातावरणको लागि जबड़े खण्डमा अनुकूलित धुलो-प्रूफ संरचना। धातु विभाजक प्लेटहरूले घर्षण कम गर्न र सेवा जीवन विस्तार गर्न घर्षण सतहहरू अलग गर्दछ।

     - लचिलो माउन्टिङ: तीन माउन्टिंग अनुहारहरू (साइड / तल / पछाडि)। तल्लो आधारमा पिन प्वालहरू पत्ता लगाउनाले एसेम्बली शुद्धता र स्थिति स्थिरता दोहोर्याउनुहोस्।

     - सेन्सर अनुकूलता: स्थायी चुम्बक सबै विशिष्टताहरूको लागि सुसज्जित। छेउको भित्ताहरूमा गोलाकार सेन्सर ग्रुभहरूले अतिरिक्त कोष्ठक बिना CMSH/DMSH(S) चुम्बकीय स्विचहरूको प्रत्यक्ष स्थापनालाई समर्थन गर्दछ।

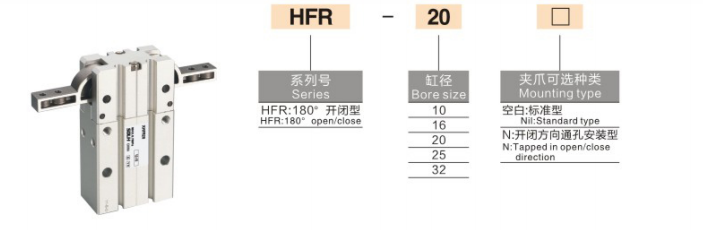

मोडेल कोडिङ नियम पूरा गर्नुहोस्

   1. मोडेल उदाहरण: HFR20N+2CMSH

   2. मानक अर्डर सन्दर्भ उदाहरणहरू

     -- HFR16: बोर 16, चुम्बकीय स्विच बिना डबल अभिनय आधारभूत मोडेल

     -- HFR25N: बोर 25, प्वाल माउन्टिंग संस्करण

     --HFR32+2CMSH：Bore 32, दुई CMSH चुम्बकीय स्विचहरू लगाइएको

विश्वव्यापी कोर प्राविधिक विशिष्टताहरू (डबल एक्टिंग @ ०.५MPa)

मुख्य प्रतिस्पर्धात्मक लाभहरू

   1. पूर्ण मेकानिकल परित्यागको लागि 180° अल्ट्रा-वाइड उद्घाटन

     -- जबडाहरू पूर्ण स्ट्रोकमा सीधा रेखामा पङ्क्तिबद्ध हुन्छन्, वर्कपीस हस्तक्षेप मुद्दाहरू समाधान गर्न अधिकतम क्लियरेन्स प्रदान गर्दै, गहिरो गुहा र साँघुरो ओपनिंग कम्पोनेन्ट पिकिङको लागि आदर्श।

   2. हल्का कुशल पिभोट लिंकेज संरचना

     -- सरलीकृत लिङ्केज डिजाइनले शरीरको तौललाई 15% बनाम बराबर समानान्तर ग्रिपर्सले घटाउँछ, उच्च-फ्रिक्वेन्सी लाइट-लोड चक्रहरूको लागि उपयुक्त छिटो प्रतिक्रिया।

   3. कठोर कार्यशाला अवस्थाहरूको लागि धुलो-प्रूफ र पहिरन-प्रतिरोधी

     - विशेष जबडा सीलले मलबे प्रवेश रोक्छ; विरोधी घर्षण धातु विभाजक चक्र जीवन ≥5 मिलियन पटक सुनिश्चित गर्दछ।

   4. सजिलो कमीशनको लागि तीन-साइड माउन्टिङ प्लस लोकेटिंग पिनहरू

     -- बहु-अभिमुखीकरण माउन्टिंग प्वालहरू सँगै तल लोकेटिंग पिनहरूले जटिल टुलिङ लेआउटको लागि द्रुत केन्द्रीकरण र लगातार दोहोरिने स्थिति सक्षम गर्दछ।

   5. बिल्ट-इन चुम्बक, सेन्सर स्थापनाको लागि तयार

     -- मानक एकीकृत स्थायी चुम्बक र समर्पित स्लाइड ग्रूभ्सले अतिरिक्त माउन्टिङ फिक्स्चरहरू हटाउँछ, कम्पोनेन्ट लागत र एसेम्बली समय बचत गर्दछ।

माउन्टिंग फारमहरू र विशिष्ट औद्योगिक अनुप्रयोगहरू

   1. माउन्ट गर्ने विकल्पहरू

   - साइड माउन्टिङ: एसेम्ब्ली लाइनहरूमा फराकिलो आकारको वर्कपीस स्थानान्तरणको लागि तेर्सो चौडा-ओपनिङ ग्रिपिङ

   - तल्लो माउन्टिङ: गहिरो गुहा मोल्ड र कन्टेनर पिकिङको लागि ठाडो लिफ्टिङ प्लस बेवास्ता आन्दोलन

   -- रियर माउन्टिङ: मेकानिकल हस्तक्षेपको जोखिममा सीमित स्टेशनहरूको लागि पार्श्व क्लियरेन्स ग्रिपिङ

   2. विशिष्ट अनुप्रयोग परिदृश्यहरू

     -- 3C र इलेक्ट्रोनिक्स: ग्रिपिङ मोबाइल मध्य फ्रेम, ब्याट्री डिब्बा र ठूलो प्लास्टिक आवास

     -- अटोमोटिभ कम्पोनेन्टहरू: बत्तीको गोला, भित्री प्यानल र ठूला रबर पार्ट्सको स्थानान्तरण

     -- प्याकेजिङ र रसद: ठूला कार्टुन, प्यालेट र झोलामा राखिएका सामग्रीहरू उठाउनबाट बच्ने

     --सामान्य स्वचालन: लोडिङ/अनलोडिङ, टर्नओभर र एसेम्बली स्टेशनहरू जसलाई १८०° क्लियरेन्स चाहिन्छ

3-चरण द्रुत चयन गाइड

   1. वर्कपीस मास र ग्रिपिङ टर्कमा आधारित बोर चयन

     -- 10 ≤0.5kg；16 =0.5~1kg；20 =1~2kg；25 =2~3kg；32 =3~5kg। रिजर्भ ≥30% सुरक्षा मार्जिन।

   2. स्विङ स्ट्रोक पुष्टि

     - यदि पूर्ण 180° क्लियरेन्स परित्याग आवश्यक छ भने HFR छान्नुहोस्; गम्भीर हस्तक्षेप बिना वाइड-एंगल क्ल्याम्पिङ मात्र भएमा MHW2 चयन गर्नुहोस्।

   3. कन्फिगरेसन मिलान

     -- PLC इन्टरलक नियन्त्रण: पूर्ण रूपमा खुला र बन्द स्थिति निगरानी गर्न दुई CMSH स्विचहरू स्थापना गर्नुहोस्।

     - माउन्टिङ आवश्यकता: तल्लो स्थितिको लागि पिन पत्ता लगाउने मानक संस्करण; थ्रु-होल स्थापनाको लागि प्रत्यय N चयन गर्नुहोस्।

एक वाक्य सारांश

     SOLH HFR पिभोट-प्रकार 180° चौडा खोल्ने वायवीय ग्रिपरले पूर्ण 180° जबडा क्लियरेन्स, थ्री-साइड माउन्टिङ, डस्ट-प्रुफ कन्स्ट्रक्सन र बिल्ट-इन चुम्बकको साथ लिंकेज स्विङ मेकानिजम अपनाउछ; स्वचालित पिक-एन्ड-प्लेसको लागि रुचाइएको लाइट-लोड एक्ट्युएटर, 3C, मोटर वाहन र प्याकेजिङ उपकरणहरूमा ठूलो मेकानिकल परित्याग ठाउँ चाहिने टर्नओभर स्टेशनहरू।
