हावा सिलिन्डर

SOLH HLS / HLSL जुम्ल्याहा-शाफ्ट स्लाइड सिलिन्डरहरूले HLQ बल गाइड मोडेलहरू भन्दा धेरै उच्च कठोरता, दोहोर्याउने स्थिति सटीकता र विलक्षण लोड प्रतिरोध प्रदान गर्दै लाइन-सम्पर्क क्रस रोलर गाइडहरू अपनाउछन्। दुई भेरियन्टहरू उपलब्ध छन्: गम्भीर अफसेट बिना मध्यम-साना भारहरूको लागि साइड-माउन्ट कम्प्याक्ट सिलिन्डरको साथ मानक HLS; सममित HLSL केन्द्रित सिलिन्डर र भारी भारहरूको लागि दोहोरो समानान्तर रोलरहरू, ठूलो विलक्षण टोक़ र अल्ट्रा-परिशुद्धता मागहरू। बोरको साइज ६–२५ मिमी र स्ट्रोक १०–१५० मिमी हुन्छ। ट्विन पिस्टन रडहरूले शक्तिशाली थ्रस्ट र एन्टी-टोर्सन प्रदर्शन प्रदान गर्दछ, जबकि निर्मित फ्लोटिंग जोइन्टहरूले पार्श्व विक्षेपण तनावलाई हटाउँदछ। आधारले 3-दिशा माउन्टिङ होलहरूलाई समर्थन गर्दछ, स्लाइड क्यारिजले बहु-सतह फिक्स्चर थ्रेडहरू र स्थिति पिनहरू र चुम्बकीय रिंग प्लस सेन्सर स्लटहरू मानक रूपमा आउँछन्। समायोज्य वायु बफरहरू, हाइड्रोलिक झटका अवशोषकहरू र बाह्य मेकानिकल स्टपहरू वैकल्पिक सामानहरू हुन्। सञ्चालन तापमान दायरा -20 ℃ देखि 70 ℃ सम्म। सेमीकन्डक्टर, मेडिकल स्वचालन, मेशिन उपकरण जिग र अन्य भारी शुल्क अल्ट्रा-परिशुद्धता स्थानान्तरण र क्ल्याम्पिङ स्थिति स्टेशनहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

SOLH MSQ र्याक-एन्ड-पिनियन रोटरी एक्चुएटर बराबर SMC रोटरी टेबलहरूसँग पूर्ण रूपमा परिवर्तनीय छ। सममित डुअल पिस्टन गियर र्याक संरचनाद्वारा संचालित, यसले 3~4 गुणा उच्च टर्क र उच्च रेडियल र अक्षीय लोड क्षमता बनाम भेन-प्रकार CRQ सिलिन्डरहरू उत्पन्न गर्दछ। दुई ग्रेडहरू उपलब्ध छन्: H9 सहिष्णुताको साथ MSQB मानक शृङ्खला र H8 फिट र ± 0.01mm दोहोरिने स्थिति सटीकताको विशेषता भएको MSQA उच्च-परिशुद्धता श्रृंखला। रोटरी टेबल पिन प्वालहरू र फिक्स्चर ट्यापिङ प्वालहरू पत्ता लगाउने, साथै तार र ट्युबिङ राउटिङको लागि प्वालहरू मार्फत सेन्ट्रल होलोको साथ पूर्व-मशिन गरिएको छ। असीमित रूपमा समायोज्य स्विङ दायरा 0 ~ 190 ° को लागि दोहोरो-अन्त कोण समायोजन स्क्रूसँग सुसज्जित, निश्चित 90°/180° स्विङ भेरियन्टहरू वैकल्पिक छन्। दुई ड्याम्पिङ समाधानहरू प्रस्ताव गरिएका छन्: मानक रबर बम्परहरू र प्रत्यय-R एकीकृत हाइड्रोलिक झटका अवशोषकहरू (L कम गतिज ऊर्जा / H उच्च गतिज ऊर्जा)। डुअल पाइपिङ लेआउटमा पूर्वनिर्धारित अन्त-फेस पोर्टहरू र ई साइड फ्रन्ट पोर्टहरू समावेश छन्। बिल्ट-इन चुम्बकीय घण्टीहरूले PLC मा स्थिति प्रतिक्रिया संकेतहरू प्रसारण गर्न M9BW रीड स्विचहरूलाई समर्थन गर्दछ। फ्रेम आकारहरू 10 देखि 200 सम्मको दायरा, स्नेहन-रहित सञ्चालनको लागि लामो-जीवन ग्रीसले पूर्व-भरिएको। व्यापक रूपमा PCB अप्टिकल निरीक्षण, माइक्रोचिप सटीक स्थिति, प्याकेजिङ दिशा स्विच, मेशिन उपकरण वर्कपीस फ्लिपिङ र अनुक्रमणिका, टर्नओभर र बहु-कोण स्थिति स्वचालनको लागि मिनी म्यानिपुलेटर अन्त्य रोटरी जोइन्टहरूमा लागू हुन्छ।

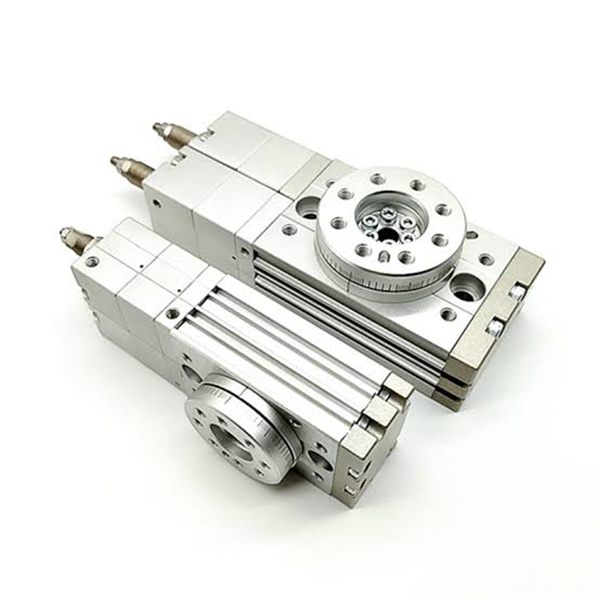

SOLH MSZ थ्री-पोजिशन र्याक-एन्ड-पिनियन वायमेटिक रोटरी सिलिन्डरहरू तीन-बिन्दु लक स्थिति (बायाँ सीमा / मध्यवर्ती स्टप / दायाँ सीमा) प्राप्त गर्न इन्जिनियर गरिएको समर्पित रोटरी एक्चुएटरहरू हुन्, जुन मध्य-स्टेशन स्थितिको अभावमा परम्परागत दुई-पोजिशन रोटरी सिलिन्डरहरूको सीमितता समाधान गर्दछ। यस शृङ्खलालाई केवल एक 5/3-मार्ग केन्द्र-दबाव सोलेनोइड भल्भ चाहिन्छ पूर्ण स्थिति स्विच गर्न, जटिल डुअल-भल्भ वायवीय सर्किटहरू हटाएर प्रणाली लेआउटलाई सरल बनाउन र समग्र इन्जिनियरिङ लागतहरू कम गर्न। मध्यवर्ती लकिङ स्थितिले ±10° ठीक कोणीय समायोजनलाई समर्थन गर्दछ, जबकि बायाँ र दायाँ यात्रा सीमाहरू लचिलो बहु-कोण स्थिति प्रदान गर्दै, 0 ~ 95° भित्र अलग-अलग ट्युन गर्न योग्य छन्। यसलाई चार विनिर्देशहरूमा वर्गीकृत गरिएको छ: आधारभूत MSZB, उच्च परिशुद्धता MSZA, रबर बफर MSZB-R र हाइड्रोलिक बफर MSZA-R। डुअल-र्याक डुअल-पिस्टन आन्तरिक संरचनाले प्रभावकारी रूपमा गियर ब्याकल्याश हटाउँछ र बारम्बार स्थिति स्विच गर्दा स्थिर टर्क आउटपुट गर्दछ। एकीकृत रोटरी प्लेट प्रत्यक्ष वर्कपीस स्थापनाको लागि आरक्षित लोकेटिंग पिन प्वालहरूसँग आउँछ, तारहरू र एयर ट्युबिङलाई सफासँग पास गर्न केन्द्रीय खोक्रो थ्रु-होलसँग जोडिएको। स्ट्यान्डर्ड साइड सेन्सर ग्रूभहरू D-M9B र D-A93 चुम्बकीय स्विचहरू फिट हुन्छन् तीन कार्य स्टेशनहरूको वास्तविक-समय संकेत प्रतिक्रिया महसुस गर्न। MSZA ले ± ०.०२ मिमी सम्मको स्थिति सटीकताको गर्व गर्दछ, जबकि हाइड्रोलिक बफर भेरियन्टहरूले उच्च-गति हेवी-ड्युटी रोटेशनको लागि ठूलो टक्कर ऊर्जा पूर्ण रूपमा अवशोषित गर्दछ। लामो समयको स्थिर दौडको लागि तेल-रहित स्व-लुब्रिकेटिङ डिजाइन अपनाउदै, यो रोटरी सिलिन्डर व्यापक रूपमा workpiece क्रमबद्ध डाइभर्सन, बहु-स्टेसन अनुक्रमणिका, इलेक्ट्रोनिक स्थिति निरीक्षण र प्याकेजिङ स्वचालित स्टीयरिङ फ्लिप प्रक्रियाहरूमा तैनात गरिएको छ।

SOLH HRQ डुअल पिस्टन र्याक र पिनियन रोटरी सिलिन्डरले माइक्रो साइज HRQ2/3/7 र मध्यम देखि ठूला HRQ10~HRQ200 को असीम रूपले समायोज्य स्विङ कोण 0~190° समावेश गर्दछ। यसले भ्यान रोटरी एक्चुएटरहरू भन्दा उच्च टर्क र बलियो झुकाउने/रेडियल लोड क्षमता आउटपुट गर्दछ। तीन कन्फिगरेसनहरू उपलब्ध छन्: आधारभूत मेकानिकल स्टप बफर (हल्का कम-गतिको शुल्कको लागि कम लागत), -A एकीकृत हाइड्रोलिक झटका अवशोषक (उच्च-गति भारी लोड सटीक रोक्न), र -A(S) आर्द्र र थोरै संक्षारक वातावरणको लागि स्टेनलेस स्टीलको अन्त क्याप्सको साथ हाइड्रोलिक संस्करण। रोटरी टेबलमा ट्युबिङ र तारिङका लागि प्वालहरू मार्फत सेन्ट्रल होलो, र सार्वभौमिक चुम्बकीय रिड स्विचहरूसँग मिल्दो साइड सेन्सर स्लटहरू छन्। माइक्रो मोडेलहरूले तल माउन्टिंग प्वालहरू अपनाउँछन् जबकि मध्यम/ठूला आकारहरूले लचिलो लेआउटको लागि बहु-साइड माउन्टिंग ट्यापहरू प्रदान गर्दछ। पूर्व-भरिएको लामो-जीवन ग्रीसले स्नेहन-मुक्त सञ्चालन सक्षम गर्दछ। चयनको लागि टोक़, रेडियल/अक्षीय लोड र झुकाउने क्षणको एक साथ प्रमाणीकरण आवश्यक छ। स्वचालित असेंबली, सामग्री क्रमबद्ध, प्याकेजिङ क्यापिङ र जिग टर्नओभर स्टेशनहरूमा रोटरी अनुक्रमणिकाको लागि व्यापक रूपमा प्रयोग गरिन्छ।

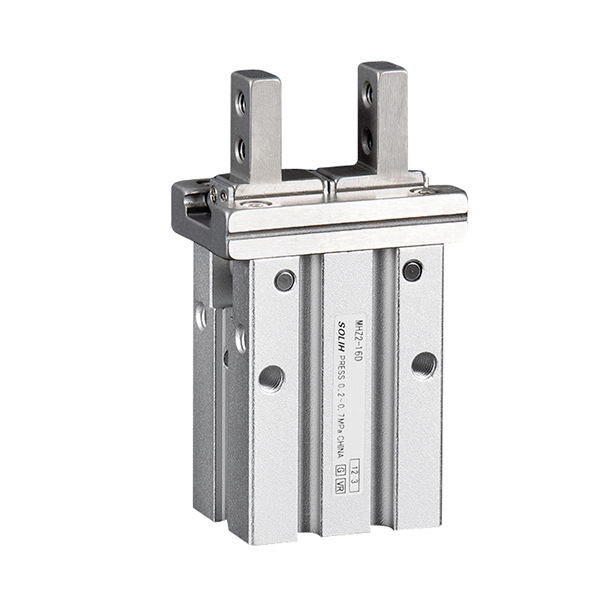

SOLH MHZ2 मानक-स्ट्रोक र MHZL2 लामो-स्ट्रोक समानान्तर एयर ग्रिपरहरू समान SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदान गर्न सकिन्छ। सममित दोहोरो पिस्टन र सिंक्रोनस जबडा आन्दोलनको लागि सटीक रैखिक गाइड रेलहरू द्वारा संचालित, तिनीहरूले बोर साइज 10/16/20/25 मिमीको साथ ± 0.01mm को अल्ट्रा-उच्च दोहोरिने स्थिति सटीकता प्रदान गर्छन्। तीन actuation मोडहरू उपलब्ध छन्: D अधिकतम clamping बल र लगातार ठूलो उत्पादनको लागि डबल अभिनय; S एकल-अभिनय सामान्यतया खुला छ, जसले तातो स्ट्याम्पिङ स्टेशनहरूमा क्रस हुनबाट बच्न एयर कटमा स्वचालित रूपमा वर्कपीसहरू रिलीज गर्दछ; ओभरहेड रोबोट ह्यान्डलिङको लागि वर्कपीस ड्रप रोक्नको लागि सी एकल-अभिनय सामान्यतया हावा आपूर्ति बिना वसन्त होल्डिंग बलको साथ बन्द हुन्छ। आदानप्रदानयोग्य जबडाको पूर्ण दायरा (साँघुरो, पातलो फ्ल्याट, विस्तारित फिक्स्चरको लागि साइड ट्याप गरिएको) र धेरै बडी पोर्ट लेआउटहरू (मानक साइड पोर्ट, अन्तिम साइड पोर्ट, अक्षीय पुश-इन पोर्ट) वैकल्पिक छन्। बिल्ट-इन चुम्बकीय घण्टीहरूले M9BW रीड स्विचहरूसँग PLC इन्टरलक प्रणालीहरूमा खुला/बंद स्थिति संकेतहरू प्रसारण गर्न काम गर्दछ। MHZ2 ले छोटो स्ट्रोक र स-साना साना भागहरूका लागि 180 cpm सम्म उच्च चक्र गति प्रदान गर्दछ, जबकि MHZL2 ले गहिरो गुफा मोल्डहरू र ठूला बाक्लो प्लेटहरू ह्यान्डल गर्न फराकिलो खुला स्ट्रोकको लागि विस्तारित गाइड रेलहरू अपनाउछ। सबै जबडा, फिटिंग र सेन्सर दुई श्रृंखला बीच क्रस-कम्प्याटिबल छन्। PCB र चिप क्रमबद्ध, सटीक हार्डवेयर लोडिङ/अनलोडिङ, प्याकेजिङ्ग क्ल्याम्पिङ र 3C, हार्डवेयर र प्याकेजिङ स्वचालन लाइनहरूमा रोबोट अन्त प्रभावकर्ताहरूमा workpiece स्थानान्तरणको लागि व्यापक रूपमा तैनात।

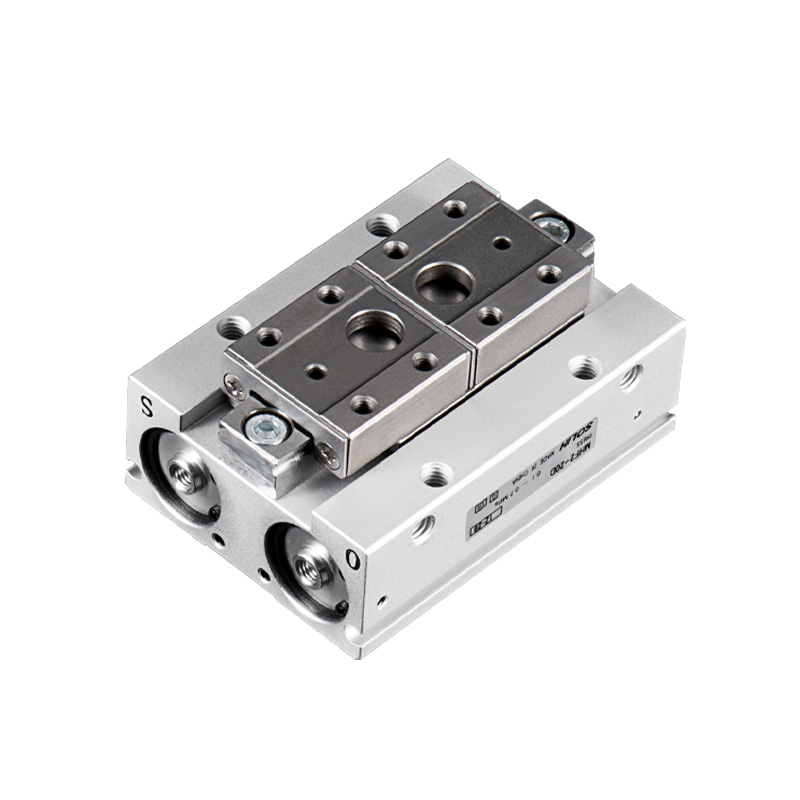

SOLH MHF2 अल्ट्रा-थिन डुअल-पिस्टन रैखिक गाइड समानान्तर एयर ग्रिपर बराबर SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छ। यसको अल्ट्रा-फ्ल्याट बडी उचाइ MHZ2 को लगभग एक तिहाइ मात्र हो, जसले रोबोट एन्ड इफेक्टर्समा बेन्डिङ पललाई प्रभावकारी रूपमा कम गर्छ। बोरको साइज ८ देखि ३२ मिमी सम्म हुन्छ। यो गति समायोजनको लागि निर्मित थ्रोटल भल्भको साथ विशुद्ध रूपमा डबल-अभिनय हो। प्रत्येक बोरले तीन स्ट्रोक भेरियन्टहरू प्रदान गर्दछ: D छोटो, D1 मध्यम र D2 लामो, दोहोरिने स्थिति सटीकता ± 0.04~ ± 0.05 मिमी। चार-पक्षीय सेन्सर ग्रुभहरूले तल ट्यापिङ र थ्रु-होल स्थापना सहित बहु-दिशा माउन्टिंग सक्षम गर्दछ; -F एकल-जाउ निश्चित प्रकार वैकल्पिक छ। Φ25/32 ठूला साइजहरूले वर्धित कठोरताको लागि पुन: परिक्रमा गर्ने बल गाइडहरू अपनाउँछन्। बिल्ट-इन चुम्बकीय घण्टीहरूले स्थिति प्रतिक्रियाको लागि M9B/M9N/M9P रिड स्विचहरूसँग काम गर्दछ। उचाइ-प्रतिबन्धित कम्प्याक्ट स्पेसहरू, लघु रैखिक मोड्युलहरू, सानो रोबोट EOAT, अर्धचालक र 3C परिशुद्धता असेंबलीको लागि आदर्श। छनोटको क्रममा, जबडाको ओभरह्याङ लम्बाइ सीमित हुनुपर्छ र झुकाउने क्षण सुरक्षा कारक ≥1.5 द्वारा प्रमाणित हुनुपर्छ।

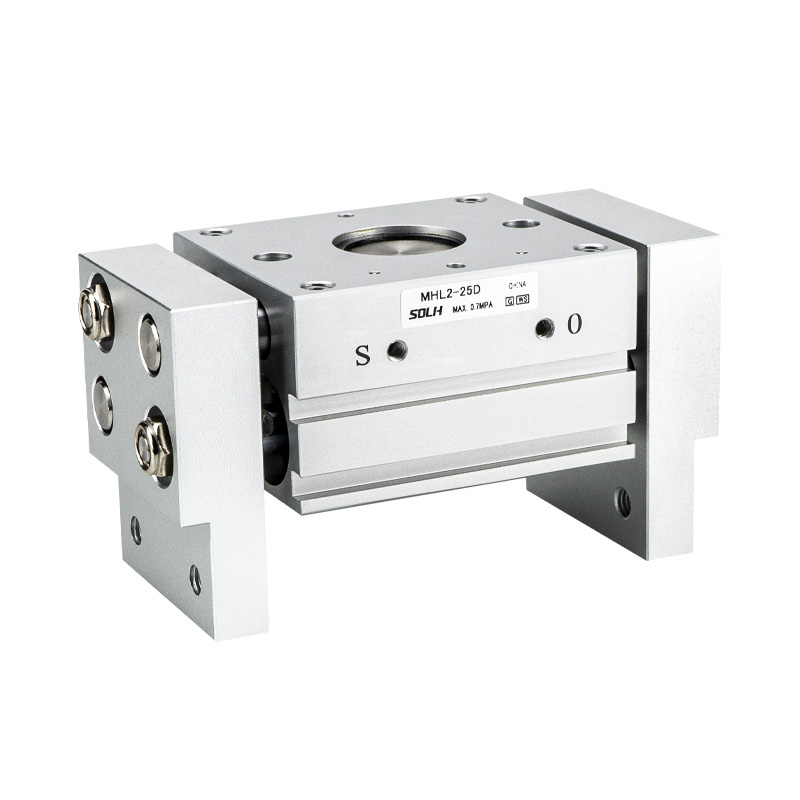

SOLH MHL2 र्याक-एण्ड-पिनियन वाइड-स्ट्रोक समानान्तर वायवीय ग्रिपर मिल्दो SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छ। र्याक र पिनियन ट्रान्समिशनले सिंक्रोनस जबडाको आन्दोलन सुनिश्चित गर्दछ, उच्च कठोरता र शक्तिशाली क्ल्याम्पिङ बल प्रदान गर्दछ, दुवै बाह्य क्ल्याम्पिङ र आन्तरिक विस्तार ग्रिपिङको लागि उपयुक्त। बोर आकारहरू 10/16/20/25/32/40 मिमी विशुद्ध रूपमा डबल-अभिनय डिजाइनको साथ कभर गर्दछ। प्रत्येक बोरले तीन स्ट्रोक भेरियन्टहरू प्रदान गर्दछ: D छोटो, D1 मध्यम र D2 लामो, ± ०.१ मिमीको दोहोरिने स्थिति सटीकताको साथ। एकीकृत बिल्ट-इन डस्ट वाइपर सिलहरूले धुलो कठोर वातावरणमा स्थिर सञ्चालन सक्षम गर्दछ जस्तै मेसिन उपकरण कार्यशालाहरू। फोर-साइड सेन्सर ग्रूभहरूले लचिलो बहु-अभिमुखीकरण स्थापनालाई समर्थन गर्दछ। साइज 10 ~ 25 ले मानक M5 पोर्टहरू अपनाउँछ, जबकि 32/40 समर्थन वैकल्पिक G / NPT निर्यात थ्रेडहरू। प्रभावकारी क्ल्याम्पिङ बल विस्तारित जबडा ओभरह्याङ संग घट्छ; लोड गणना गर्दा सुरक्षा कारक ≥1.5 आवश्यक छ। पाना सामग्री, ट्रे र भारी वर्कपीस ह्यान्डलिङ, मेशिन टुल लोडिङ/अनलोडिङ र प्याकेजिङ्ग स्वचालनका लागि ठूलो आकारको कम्पोनेन्ट ग्रिपिङका लागि व्यापक रूपमा प्रयोग गरिन्छ।

SOLH MHS3 3-Jaw र MHS4 4-Jaw wedge-cam self-centering hollow pneumatic grippers बराबर SMC मोडलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छन्। वेज क्याम ट्रान्समिशनले ± ०.०१ मिमीको दोहोरिने स्थिति सटीकता प्राप्त गर्दै, सिंक्रोनस जबा केन्द्रमा ड्राइभ गर्दछ। बोरको साइज १६ देखि १२५ मिमी सम्म हुन्छ। मानक डबल एक्टिंग (D) डिजाइन, वैकल्पिक एकल अभिनयको साथ सामान्यतया बन्द (C) / सामान्यतया खुला (E) वसन्त फिर्ता संस्करणहरू। सेन्ट्रल होलो मार्फत प्वालले एयर ट्युबहरू, इजेक्टर पिनहरू र अप्टिकल फाइबरहरूलाई बाहिरी क्ल्याम्पिङ र आन्तरिक विस्तार गर्ने ग्रिपिङ दुवैलाई समर्थन गर्ने अनुमति दिन्छ। MHS3 को समान रूपमा दूरी भएका तीनवटा जबडाहरूले उत्कृष्ट समाक्ष्यता प्रदान गर्दछ, शाफ्टहरू, डिस्कहरू र रिंग-आकारको वर्कपीसहरूको लागि आदर्श। अर्थोगोनी रूपमा व्यवस्थित MHS4 का चारवटा जबडाले झुकाउनबाट बच्न वर्ग, आयताकार र अनियमित समतल भागहरूको लागि स्थिर अवरोध प्रदान गर्दछ। बिल्ट-इन स्थायी चुम्बकहरू M9BW श्रृंखला चुम्बकीय स्विचहरूसँग उपयुक्त छन्। कम-प्रोफाइल कम्प्याक्ट बडी रोबोट अन्त प्रभावकर्ताहरू पूर्ण रूपमा फिट हुन्छ। व्युत्पन्न भेरियन्टहरूमा धुलो-सुरक्षित MHSJ3 र विस्तारित खोक्रो MHSH3 समावेश छ। मेसिन टुल लोडिङ/अनलोडिङ, बेयरिङ प्रेस-फिटिंग, थ्रीसी गोलाकार र स्क्वायर कम्पोनेन्टको ह्यान्डलिङ र ट्युबुलर वर्कपीसहरूको केन्द्रित असेम्बलीमा व्यापक रूपमा लागू हुन्छ।

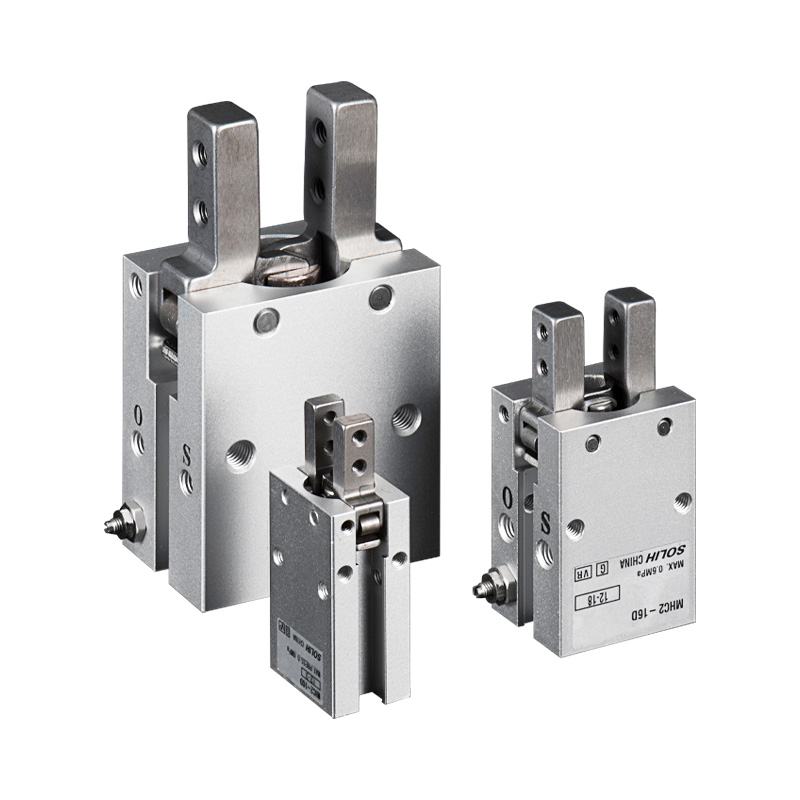

SOLH MHC2 पिभोट-प्रकार एगुलर स्विङ वायमेटिक ग्रिपर बराबर SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छ। रकर आर्म मेकानिजमले 30° को अधिकतम एकल-जाउ स्विङ कोणको साथ तलको पिभोटको वरिपरि घुमाउन जबराहरूलाई ड्राइभ गर्छ, रैखिक रूपमा चल्ने MHZ2 समानान्तर ग्रिपरहरू भन्दा फरक। बोर साइजहरू 6/10/16/20/25 मिमी कभर गर्दछ, D डबल एक्टिंग र S एकल-अभिनय सामान्यतया खुला संस्करणहरूमा उपलब्ध छ (एनसी सामान्यतया बन्द संस्करण छैन)। बिल्ट-इन वन-वे थ्रोटल भल्भहरूले प्रत्यक्ष गति समायोजन सक्षम गर्दछ। पूर्व-स्थापित चुम्बकीय घण्टीहरूले M9BW रीड स्विचहरूसँग PLC प्रणालीहरूमा जबडा स्थिति संकेतहरू प्रसारण गर्न काम गर्दछ। कम-प्रोफाइल कम्प्याक्ट बडी सीमित गहिरो ठाउँको साथ उपकरणहरूमा बाहिरी र्यापिङ क्ल्याम्पिङको लागि आदर्श हो। लिभर सिद्धान्तको कारणले, प्रभावकारी क्ल्याम्पिङ टर्क विस्तारित फिक्स्चरको साथ तीव्र रूपमा घट्छ; जबडाको ओभरह्याङ लम्बाइमा आधारित लोड प्रमाणिकरण चयनको समयमा अनिवार्य छ। 3C प्लास्टिकको आवास, बोतल क्याप्स र ट्युबुलर साना भागहरू, साइड फिडिङ र मिनिएचर रोबोट एन्ड इफेक्टरहरूको लागि पिक-एन्ड-प्लेसको बाहिरी क्ल्याम्पिङको लागि व्यापक रूपमा लागू गरियो। MHZ2 समानान्तर ग्रिपरहरू केन्द्रित उच्च-परिशुद्धता ग्रिपिङ, लामो फिक्स्चर लोड वा पावर-अफ होल्डिङ प्रकार्य आवश्यक पर्ने अनुप्रयोगहरूको लागि सिफारिस गरिन्छ।
