HFY श्रृंखला एयर ग्रिपर-वाई प्रकार

SOLH HFY Y-प्रकारको पिभोट स्विङ वायमेटिक ग्रिपरले SMC MHC2 को लागत-प्रभावी आदानप्रदानयोग्य विकल्पको रूपमा कार्य गर्दछ। लीभर टर्क एम्प्लीफिकेशनको साथ एकल पिस्टन पिभोट लिंकेज द्वारा संचालित। दुई संस्करणहरू प्रस्ताव गरिएका छन्: डबल अभिनय HFY र एकल अभिनय सामान्यतया खुला HFTY। स्विङ दायरा 40° वरिपरि कुल प्रभावकारी स्विङ कोणको साथ +30°/-10° पुग्छ। बिल्ट-इन समायोज्य थ्रोटल भल्भले खोल्ने र बन्द गर्नको लागि स्वतन्त्र गति नियमन सक्षम गर्दछ, र दोहोर्याइएको स्थिति सटीकताले ± ०.०२ मिमी प्राप्त गर्दछ। बोरको आकार 6/10/16/20/25/32 मिमी कभर हुन्छ। तीन माउन्टिंग सतहहरू (तल, छेउ, पछाडि) उपलब्ध छन्। बिल्ट-इन चुम्बकीय घण्टीहरू CMSH र DS1-G चुम्बकीय स्विचहरूसँग सीमित संकेत प्रतिक्रियाका लागि उपयुक्त छन्। यो सीमित स्थापना स्थान र उच्च-फ्रिक्वेन्सी लाइट-लोड ह्यान्डलिंग अवस्थाहरूमा गोलाकार, घुमाउरो र अनियमित लघु भागहरूको बाहिरी र्यापिंग पकडको लागि आदर्श हो। चयनको क्रममा, ध्यान दिनुहोस् कि विस्तारित जबडा ओभरह्याङको साथ क्ल्याम्पिङ टर्क घट्छ; लोड प्रमाणीकरणको लागि सुरक्षा कारक ≥1.5 आवश्यक छ। मौलिक MHC2 सँग तुलना गर्दा, HFY ले थोरै साँघुरो स्विङ एंगलको सुविधा दिन्छ तर उच्च लागत प्रदर्शनको साथ तीन-साइड माउन्टिङलाई समर्थन गर्दछ। यदि फराकिलो स्विङ दायरा वा पावर-अफ सामान्यतया बन्द होल्डिङ प्रकार्य आवश्यक छ भने मूल MHC2 सिफारिस गरिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

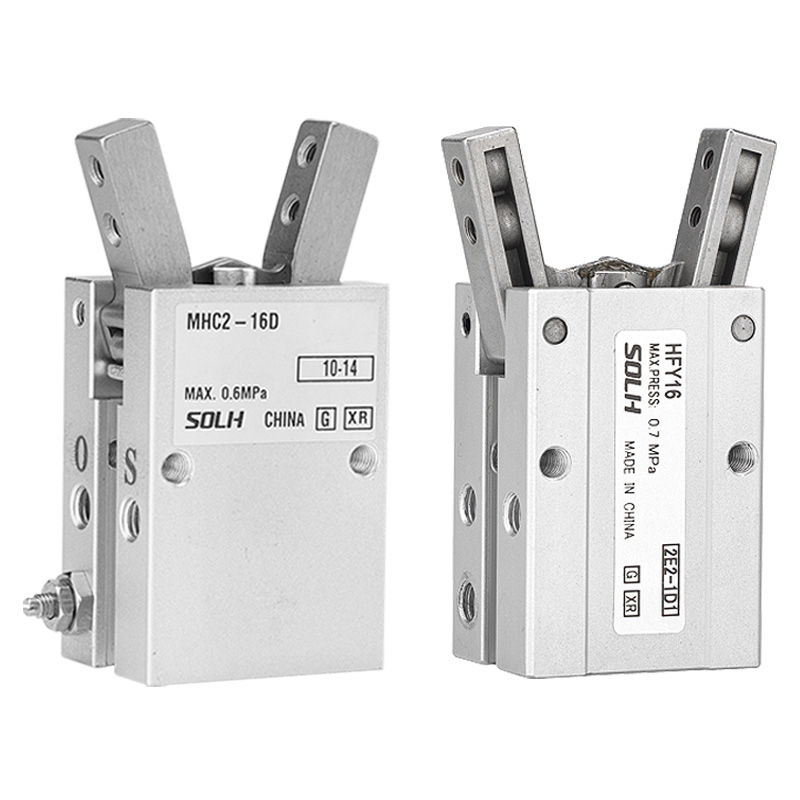

HFY श्रृंखला Y-प्रकार पिभोट स्विङ वायवीय ग्रिपर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

SOLH HFY शृङ्खला एकल पिस्टन र पिभोट लिभर मेकानिज्मद्वारा सञ्चालित कम्प्याक्ट Y-आकारको स्विङ ग्रिपर हो, SMC MHC2 को सीधा विकल्प। मुख्य विशेषताहरू: बलियो क्ल्याम्पिङ बलको लागि लीभर टोक़ प्रवर्धन, ठूलो स्विङ खोल्ने कोण, कडा स्थापना ठाउँको लागि स्लिम शरीर। गोलाकार, घुमाउरो र अनियमित साना कम्पोनेन्टहरूको लागि आदर्श, व्यापक रूपमा इलेक्ट्रोनिक्स, हार्डवेयर, प्लास्टिक भाग र प्रकाश-कर्तव्य विधानसभा स्टेशनहरूमा प्रयोग गरिन्छ।

मूल संरचना र कार्य सिद्धान्त

1. ट्रान्समिशन: एकल पिस्टनले पिभोट लिभर एसेम्बलीलाई रेखीय गतिलाई Y-प्रकार स्विङ आन्दोलनमा रूपान्तरण गर्न पुश गर्छ। लीभर संरचनाले शक्तिशाली क्ल्याम्पिङको लागि आउटपुट टोक़ बढाउँछ।

2. सञ्चालन मोडहरू

-- HFY: डबल एक्टिंग (मानक) - खुला र बन्दको लागि द्विदिश वायु नियन्त्रण

-- HFTY: एकल अभिनय सामान्यतया खुला - हावा आपूर्ति क्ल्याम्पहरू; दबाब घटेपछि वसन्त स्वतः खुल्छ

3. स्विङ कोण: अधिकतम खुला +30°, ओभरक्लोज -10°, कुल प्रभावकारी स्विङ लगभग। 40°, भागहरू उठाउनको लागि पर्याप्त उद्घाटन क्लियरेन्स प्रदान गर्दछ।

4. निर्माण: हार्ड एनोडाइज्ड एल्युमिनियम बडी, उच्च-शक्ति जबडा, निर्मित चुम्बकीय रिंग। तीन माउन्टिंग सतहहरू (तल / छेउ / पछाडि)। स्वतन्त्र गति नियन्त्रणको लागि एकीकृत समायोज्य थ्रोटल भल्भहरू।

5. स्थिति सटीकता: दोहोर्याउनुहोस् स्थिति सटीकता ± 0.02mm, प्रकाश-कर्तव्य सटीक चयनको लागि स्थिर।

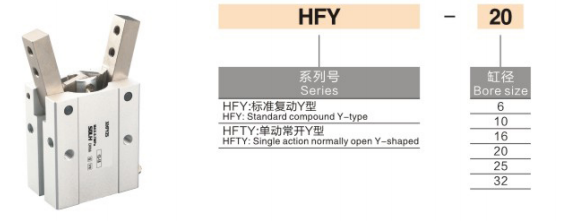

मोडेल कोडिङ नियम पूरा गर्नुहोस्

1. मोडेल उदाहरण: HFY20-M9BW

खण्ड	कोड	परिभाषा
HFY / HFTY	श्रृंखला कोड HF	Y = डबल एक्टिंग वाई स्विंग ग्रिपर HFTY = एकल अभिनय सामान्यतया खुला
20	बोर साइज (मिमी)	६,१०,१६,२०,२५,३२
-M9B	चुम्बकीय स्विच	M9B (NPN) / M9N (PNP) W=1m केबल; L=3m केबल
अनुकूलन प्रत्यय	वैकल्पिक अपग्रेड	-X विस्तारित बङ्गारा -जे डस्ट-प्रूफ कभर

2. मानक अर्डर सन्दर्भ

HFY25-M9BW बोर 25, डबल एक्टिंग, M9BW चुम्बकीय स्विच (1m केबल) संग फिट।

विश्वव्यापी कोर प्राविधिक निर्दिष्टीकरण

प्यारामिटर वस्तु	मानक विशिष्टता
जबडा कन्फिगरेसन	2 जबडा, Y-प्रकार पिभोट स्विङ आन्दोलन
सञ्चालन मोड	HFY डबल अभिनय; HFTY एकल अभिनय सं
सञ्चालन दबाव	HFY: 0.15~ 0.7MPa HFTY: 0.25~ 0.7MPa (इष्टतम: 0.5MPa)
प्रमाण दबाव	१.० एमपीए
परिवेशको तापक्रम	-20 ~ +70 ℃ (पाइप भित्र आइसिङ छैन)
स्थिति शुद्धता दोहोर्याउनुहोस्	± ०.०२ मिमी
अधिकतम परिचालन आवृत्ति	180 चक्र प्रति मिनेट
एयर पोर्ट थ्रेड	बोर ६: M3×0.5 बोर 10~32: M5×0.8
स्नेहन	तेल-रहित, लामो-जीवन ग्रीसले पूर्व-भरिएको जबडा
स्विच माउन्टिङ	CMSH / DS1-G सँग मिल्दो डुअल-साइड गोलाकार ग्रूभहरू
माउन्ट गर्ने विकल्पहरू	तल, छेउ र पछाडि तीन-सतह माउन्टिंग

स्विङ कोण र क्ल्याम्पिङ टर्क तालिका (@0.5MPa, मानक जबडा)

बोर (मिमी)	मोडेल	स्विङ कोण खोल्नुहोस् / बन्द गर्नुहोस्	क्ल्याम्पिङ टर्क (N・cm)	अधिकतम जबडा विस्तार (मिमी)	शुद्ध वजन (g)
6	HFY6	३०°/-१०°	10	30	45
10	HFY10	३०°/-१०°	32	30	90
16	HFY16	३०°/-१०°	75	40	175
20	HFY20	३०°/-१०°	125	60	310
25	HFY25	३०°/-१०°	210	70	520
32	HFY32	३०°/-१०°	350	85	890

⚠️ महत्त्वपूर्ण नोट: जब्गा विस्तारको लम्बाइ बढ्दै जाँदा क्ल्याम्पिङ टर्क घट्छ। लोड गणना गर्दा सुरक्षा कारक ≥1.5 आरक्षित हुनुपर्छ।

रुचाइएको अनुप्रयोग परिदृश्यहरू

✅ HFY लाई प्राथमिकता दिनुहोस् यदि:

--वर्कपीसहरू गोलाकार, चाप-आकार वा अनियमित लघु कम्पोनेन्टहरू हुन् (इलेक्ट्रोनिक टर्मिनलहरू, साना प्लास्टिकको घरहरू)

-- सीमित स्थापना खाम भित्र अपेक्षाकृत ठूलो खोल्ने कोण (~ 40°) आवश्यक छ

-- उचाइ/चौडाइ प्रतिबन्धित उपकरण लेआउट; Y स्विङ संरचनाले समानान्तर ग्रिपरहरू भन्दा बढी ठाउँ बचत गर्छ

--हल्का लोड ≤5kg, उच्च आवृत्ति साइकल, माग लागत प्रभावी actuator

- कम्प्याक्ट कस्टम टूलिङको लागि लचिलो तीन-सतह माउन्टिङ चाहिन्छ

चयन तुलना: HFY VS SMC MHC2

तुलना वस्तु	HFY श्रृंखला	MHC2 (SMC Original)
ट्रान्समिसन	एकल पिस्टन + पिभोट लीभर	क्याम + रकर लीभर
कार्य संस्करणहरू	दोहोरो अभिनय / एकल अभिनय नं	दोहोरो अभिनय / एकल अभिनय NC
स्विङ दायरा	+३०°/-१०° (कुल ~४०°)	+४५°/-१५° (कुल ~६०°)
क्ल्याम्पिङ टर्क	10 ~ 350 N・ सेमी	१५ ~ ४२० N・cm
बोर दायरा	६/१०/१६/२०/२५/३२	६/१०/१६/२०/२५/३२
माउन्टिंग सतहहरू	तीन पक्ष (तल/साइड/रियर)	दुई पक्ष (तल/साइड)
लागत स्तर	उच्च लागत प्रदर्शन घरेलू वैकल्पिक	उच्च आयात मूल्य
आदानप्रदान क्षमता	समान माउन्ट आयाम, थोरै कम टोक़	ठूलो खोल्ने कोणको साथ मानक मूल विनिर्देश

प्रमुख चयन दिशानिर्देशहरू

1. workpiece मास र बङ्गारा विस्तार मा आधारित बोर चयन

-- हल्का लोड ≤1kg → ø6/10; मध्यम भार 1~5kg → ø16~32

2. सञ्चालन मोड चयन

-- सामान्य निरन्तर उत्पादन → HFY डबल अभिनय

-- पावर कट पछि स्वचालित खोल्न आवश्यक छ → HFTY एकल अभिनय NO

3. माउन्ट लेआउट

-- पूर्वनिर्धारित तल माउन्टिङ रुचाइएको; साँघुरो चौडाइको लागि साइड माउन्ट; विधानसभा लाइन स्थानान्तरण स्टेशनहरूको लागि पछाडि माउन्ट

4. गति समायोजन

-- स्विङ गति नियन्त्रण गर्न र वर्कपीस प्रभावबाट बच्न बिल्ट-इन समायोज्य थ्रोटल भल्भहरू प्रयोग गर्नुहोस्

5. स्थिति प्रतिक्रिया

-- पूर्ण रूपमा खुला र बन्द अवस्था पत्ता लगाउन डुअल ग्रुभहरूमा CMSH / DS1-G चुम्बकीय स्विचहरू स्थापना गर्नुहोस्

एक वाक्य सारांश

SOLH HFY Y-प्रकारको पिभोट स्विङ वायवीय ग्रिपरले सिंगल पिस्टन लिभर टर्क एम्प्लीफिकेशन संरचना अपनाएको छ, डबल एक्टिङ्ग HFY र सिंगल एक्टिंग NO HFTY मा उपलब्ध छ, बिल्ट-इन थ्रॉटल भल्भ र चुम्बकीय स्विच स्लटसहित तीन-सतह माउन्ट, MHC2 उच्च राउन्ड लाइट राउन्ड लाइटको लागत-प्रभावी विकल्प। 3C मा छनोट, हार्डवेयर र प्लास्टिक स्वचालन उपकरण।
