HFP श्रृंखला मेकानिकल समानांतर शैली

SOLH HFP किफायती लीभर-प्रकार समानान्तर वायवीय ग्रिपरले मेकानिकल लीभर लिंकेज ट्रान्समिशनलाई लागत-प्रभावी हल्का ग्रिपिङ समाधानको रूपमा अपनाउँछ। बोरको आकार 10/16/20/25/32 मिमी कभर हुन्छ। जब पिस्टन विस्तार हुन्छ र फिर्ता लिँदा खुल्छ जब बन्द हुन्छ; भरपर्दो वर्कपीस होल्डिंगको लागि खोल्ने बल भन्दा क्ल्याम्पिंग बल २०% ~ ३०% बढी छ। माउन्टिंग प्वालहरू तीनवटा अनुहारहरूमा उपलब्ध छन्: साइड, तल र पछाडि। बिल्ट-इन स्थायी चुम्बकहरूले खुला/बंद स्थिति प्रतिक्रियाको लागि CS1-G चुम्बकीय स्विचहरूसँग काम गर्दछ। धातु घर्षण अलगाव प्लेटहरूले उच्च-चक्र निरन्तर सञ्चालनमा अनुकूलन गर्न घर्षण कम गर्दछ। HFZ र MHZ2 जस्ता रैखिक-गाइड ग्रिपरहरूको आर्थिक विकल्पको रूपमा राखिएको, यो लागत-संवेदनशील प्रकाश र मध्यम लोड अनुप्रयोगहरूको लागि उपयुक्त छ। लीभर जोडहरूमा आवधिक ग्रीस मर्मत सिफारिस गरिन्छ। 3C प्लास्टिक पार्ट्स, मिनिएचर स्ट्याम्प्ड हार्डवेयर र साना प्याकेजिङ कम्पोनेन्टहरूको उच्च आवृत्ति ह्यान्डलिङका लागि व्यापक रूपमा प्रयोग गरिन्छ। लगातार भारी अफसेट भार वा अल्ट्रा-उच्च सटीक असेंबली आवश्यकताहरू भएका अवस्थाहरूको लागि सिफारिस गरिएको छैन।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

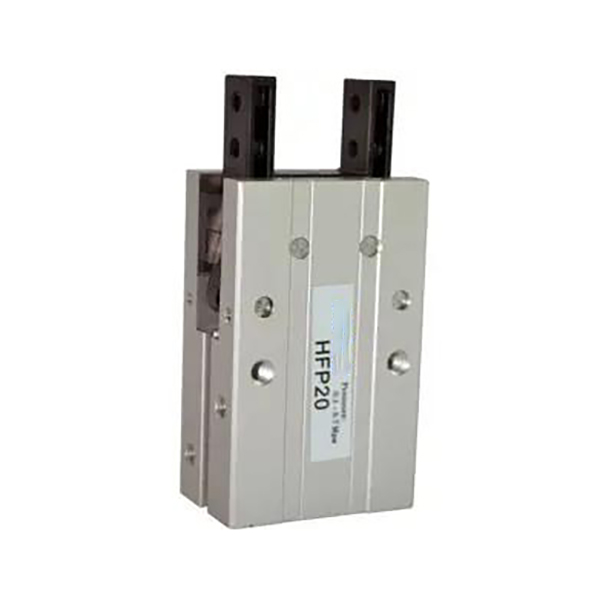

HFP श्रृंखला लीभर-प्रकार आर्थिक समानांतर वायवीय ग्रिपर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

SOLH HFP श्रृंखलाले 2-जाउ समानान्तर खोल्ने र बन्द गर्नको लागि मेकानिकल लीभर ट्रान्समिशन अपनाउछ। मुख्य शक्तिहरू: प्रतिस्पर्धी मूल्य, स्थिर क्ल्याम्पिङ प्रदर्शन, तीन-पक्ष सार्वभौमिक माउन्टिङ, कारखाना पूर्व-स्थापित चुम्बक र पहिरन-प्रतिरोधी लामो सेवा जीवनको साथ सरल लीभर संयन्त्र। यो लाइट लोड उच्च-फ्रिक्वेन्सी लोडिङ/अनलोडिङ र लागत-संवेदनशील स्वचालित स्टेशनहरूको लागि मुख्यधाराको आर्थिक समानान्तर ग्रिपर समाधान हो।

कोर संरचना र सञ्चालन सुविधाहरू

- कार्य सिद्धान्त: पिस्टनले समानान्तर आन्दोलनको लागि दुईवटा जबडा चलाउन लीभर एसेम्बलीलाई धक्का दिन्छ। शुद्ध मेकानिकल लीभर ड्राइभ, कम कम्पोनेन्टहरू, कम मर्मत लागत।

- बल विशेषता: जब पिस्टन विस्तार हुन्छ र फिर्ता हुँदा छोड्छ जब क्ल्याम्प। क्ल्याम्पिङ बल 20% ~ 30% सुरक्षित workpiece होल्डिङको लागि खोल्ने बल भन्दा बढी छ।

-- स्थिरता र परिशुद्धता: जबडा र मुख्य शरीर बीचको ठूलो सम्पर्क सतहले हल्लाउने कम गर्छ र क्ल्याम्पिङ शुद्धता सुधार गर्दछ। धातु विभाजक प्लेटहरूले घर्षण कम गर्न र सेवा जीवन विस्तार गर्न घर्षण सतहहरू अलग गर्दछ।

- लचिलो माउन्टिङ: तीन माउन्टिंग अनुहारहरू (साइड / तल / पछाडि)। एकीकृत सेन्सर ग्रुभहरूले अतिरिक्त कोष्ठक बिना प्रत्यक्ष चुम्बकीय स्विच स्थापना समर्थन गर्दछ।

--सामाग्री र स्थायित्व: कडा एनोडाइज्ड एल्युमिनियम बडी, पहिरन-प्रतिरोधी लिभर पार्ट्स र स्टेनलेस स्टीलका जबडा। मेकानिकल चक्र जीवन ≥5 मिलियन पटक, निरन्तर उच्च आवृत्ति स्वचालन सञ्चालनको लागि उपयुक्त।

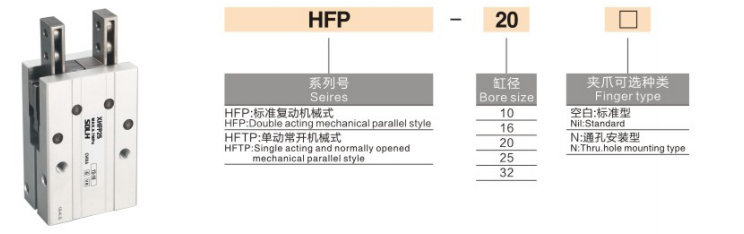

मोडेल कोडिङ नियम पूरा गर्नुहोस्

1. मोडेल उदाहरण: HFP20+2CS1-G

खण्ड	कोड	परिभाषा
HFP	श्रृंखला कोड	लीभर-प्रकार समानान्तर वायवीय ग्रिपर
20	बोर साइज (मिमी)	१०/१६/२०/२५/३२
N	माउन्टिङ विकल्प	खाली = मानक माउन्ट; N = थ्रु-होल माउन्टिंग
+2CS1-G	चुम्बकीय स्विच	बिल्ट-इन चुम्बक, CS1-G श्रृंखला स्थिति स्विचहरूसँग मेल खान्छ

2. मानक अर्डर सन्दर्भ उदाहरणहरू

-- HFP16: बोर 16, स्विच बिना डबल अभिनय आधारभूत मोडेल

-- HFP25N： बोर 25, थ्रु-होल माउन्टिंग संस्करण

-- HFP32+2CS1-G：Bore 32, दुई CS1-G चुम्बकीय स्विचहरूले सुसज्जित

विश्वव्यापी कोर प्राविधिक विशिष्टताहरू (डबल एक्टिंग @ ०.५MPa)

प्यारामिटर वस्तु	HFP10	HFP16	HFP20	HFP25	HFP32
बोर (मिमी)	10	16	20	25	32
क्ल्याम्पिङ फोर्स (N @0.5MPa)	30	55	95	95	220
जब खोल्ने स्ट्रोक (मिमी)	10	14	18	22	26
अधिकतम स्वीकार्य ग्रिपिङ ओभरह्याङ (मिमी)	30	40	60	70	९०
सञ्चालन दबाव (MPa)	०.२~०.७ (सिफारिस गरिएको: ०.४~०.५)
परिवेशको तापक्रम	-10 ~ +70 ℃
स्नेहन	सिलिन्डर तेल मुक्त; आवधिक ग्रीस मर्मत लिभर जोइन्टहरूको लागि आवश्यक छ
अधिकतम परिचालन आवृत्ति (cpm)	180	180	180	120	120
शुद्ध वजन (g)	110	200	350	580	950
एयर पोर्ट थ्रेड	M5×0.8	M5×0.8	Rc1/8	Rc1/8	Rc1/8

मुख्य प्रतिस्पर्धात्मक लाभहरू

1. उत्कृष्ट लागत प्रदर्शन लीभर संरचना

- साधारण मेकानिकल ट्रान्समिशनले भागहरूको गणना घटाउँछ। प्रदर्शन उच्च-अन्त समानान्तर ग्रिपर्सको नजिक छ जबकि मूल्य गाइड रेल प्रकार मोडेलहरूको 1/2 ~ 2/3 मात्र पुग्छ।

2. उच्च क्ल्याम्पिङ बलले सुरक्षा बढाउँछ

-- एक्स्टेन्सनको क्रममा क्ल्याम्पिङ फोर्स २०% ~ ३०% रिलिज फोर्स भन्दा ठूलो हुन्छ, हल्का लोड अवस्थाहरूमा वर्कपीस चिप्लिने जोखिम कम हुन्छ।

3. तीन-दिशा सार्वभौमिक माउन्टिंग

-- छेउमा, तल र पछाडिको अनुहारमा उपलब्ध माउन्टिङ प्वालहरू, सजिलो अन-साइट कमिसनिङको लागि तेर्सो, ठाडो र पार्श्व एसेम्बलीलाई समर्थन गर्दछ।

४. बिल्ट-इन चुम्बक, सेन्सर स्थापनाको लागि तयार छ

-- स्थायी चुम्बक मानक रूपमा एकीकृत। CS1-G स्विचहरूको लागि शरीर आरक्षित स्लाइड ग्रूभहरू; कुनै अतिरिक्त माउन्ट कोष्ठक आवश्यक छैन।

5. उच्च चक्र सञ्चालनको लागि लुगा-प्रतिरोधी डिजाइन

-- धातु विरोधी घर्षण विभाजकहरूले कम्पोनेन्ट घर्षण कम गर्दछ, निरन्तर स्वचालित उत्पादन लाइनहरूको लागि लामो सेवा जीवन प्रदान गर्दछ।

माउन्टिंग फारमहरू र विशिष्ट औद्योगिक अनुप्रयोगहरू

1. माउन्ट गर्ने विकल्पहरू

- साइड माउन्टिङ: एसेम्बली लाइन लोडिङ/अनलोडिङका लागि तेर्सो क्ल्याम्पिङ

-- तल्लो माउन्टिङ: इन्जेक्शन मोल्डिङ र मेसिन उपकरण पिक-एन्ड-प्लेसको लागि ठाडो लिफ्टिङ

-- रियर माउन्टिङ: सीमित साँघुरो स्टेशनहरूको लागि पार्श्व पकड

3. विशिष्ट अनुप्रयोग परिदृश्यहरू

-- 3C र इलेक्ट्रोनिक्स: ग्रिपिङ मिनिएचर प्लास्टिक कम्पोनेन्ट, हार्डवेयर पार्ट्स र ब्याट्री हाउसिङ

-- अटोमोटिभ कम्पोनेन्टहरू: साना स्ट्याम्पिङ पार्ट्स, रबर तत्वहरू र भित्री ट्रिमहरूको स्थानान्तरण

-- प्याकेजिङ र रसद: साना कार्टन, प्लास्टिकको झोला र लघु प्यालेटहरू उठाउने

-- सामान्य स्वचालन: स्टेशन स्थिति क्ल्याम्पिङ र उच्च आवृत्ति reciprocating ह्यान्डलिंग

चयन तुलना: HFP लीभर VS HFY पिभोट VS MHZ2 रैखिक गाइड ग्रिपर

तुलना वस्तु	HFP लीभर समानान्तर ग्रिपर	HFY पिभोट समानान्तर ग्रिपर	MHZ2 रैखिक गाइड समानान्तर ग्रिपर
कोर शक्ति	कम लागत, उच्च clamping बल, तीन-पक्ष माउन्टिंग	अल्ट्रा-पातलो हल्का, सानो बोरको लागि कम्प्याक्ट	उच्च परिशुद्धता, उच्च कठोरता, भारी लोड क्षमता
ड्राइभ संयन्त्र	मेकानिकल लिभर लिंकेज	पिभोट रकर लिंकेज	सटीक रैखिक गाइड र्याक र पिनियन
Clamping बल स्तर	मध्यम (३०~२२०N)	न्यून (२०~१००N)	उच्च (५०~५००N)
उपयुक्त लोड	0.5 ~ 5kg हल्का र मध्यम लोड	0.2 ~ 2 किलो प्रकाश लोड	1~15kg मध्यम र भारी भार
लागत स्तर	न्यून (अर्थव्यवस्था पहिलो रोजाइ)	कम (अल्ट्रा-पातलो प्रकाश लोड)	मध्यम (परिशुद्धता समर्पित)
उत्तम परिदृश्य	बजेट संवेदनशील उच्च आवृत्ति प्रकाश-मध्यम लोड स्टेशनहरू	सीमित उचाइ ठाउँ, अल्ट्रा-लाइट साना workpieces	सटीक विधानसभा, रोबोट EOAT, विरोधी अफसेट लोड मांग

3-चरण द्रुत चयन गाइड

1. workpiece मास आधारित बोर चयन

-- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 = 5~8kg। रिजर्भ ≥30% सुरक्षा मार्जिन।

2. स्ट्रोक प्रमाणिकरण

- मेकानिकल हस्तक्षेपबाट बच्नको लागि जबड़ेको यात्रा ≥ workpiece बाहिरी आयाम र न्यूनतम 2mm क्लियरेन्स सुनिश्चित गर्नुहोस्।

3. कन्फिगरेसन मिलान

-- स्वचालित सिग्नल इन्टरलक: खुला र बन्द अवस्था पत्ता लगाउन दुई CS1-G चुम्बकीय स्विचहरू सुसज्जित गर्नुहोस्।

-- सीमित उपकरण लेआउट: HFP थ्री-साइड माउन्टिङले लचिलो स्थापना समाधानहरू प्रदान गर्दछ।

एक वाक्य सारांश

SOLH HFP किफायती लीभर-प्रकारको समानान्तर वायवीय ग्रिपरले उच्च क्ल्याम्पिङ बल, तीन-साइड युनिभर्सल माउन्टिङ र बिल्ट-इन चुम्बकीय रिंग, उच्च आवृत्ति 3C को लागि आदर्श कम लागतको प्रकाश र मध्यम लोड ग्रिपिङ समाधान, प्याकेजिङ र सामान्य लागत-संवेदनशील स्वचालित ह्यान्डम्याट स्टेशनको साथ मेकानिकल लीभर ड्राइभ सुविधा दिन्छ।
