CJ1 श्रृंखला एयर सिलिन्डर

SOLH CJ1 अल्ट्रा-मिनिएचर पिन वायवीय सिलिन्डर φ2.5 र φ4 बोर साइजमा प्रस्तावित, बराबर SMC मोडेलहरूसँग आदानप्रदान गर्न सकिने छ। φ2.5 एकल अभिनय वसन्त रिटर्न मात्र हो, जबकि φ4 एकल अभिनय र दोहोरो अभिनय संस्करणहरूलाई समर्थन गर्दछ। स्लिम र अल्ट्रा-हल्का (2 ~ 3.5g), यसले द्रुत प्रतिक्रियाको लागि कुनै निर्मित कुशन सुविधा प्रदान गर्दैन। रड-साइड एयर पोर्ट ट्युबिंग लेआउट सुविधाको लागि ± 90° घुमाउन सकिन्छ। दुवै छेउमा बाहिरी थ्रेडहरूले अतिरिक्त कोष्ठक बिना प्रत्यक्ष अक्षीय फिक्सिङ सक्षम पार्छ। यसले 0.64 देखि 6.3 N सम्म 0.5 MPa मा थ्रस्ट प्रदान गर्दछ, नाजुक स-साना वर्कपीसहरूमा हुने असरबाट बच्न 100 ग्राम भन्दा कम माइक्रो लोडहरूको लागि उपयुक्त। एनबीआर सिलहरूले स्वच्छ वातावरणका लागि तेलमुक्त सञ्चालनलाई समर्थन गर्दछ। 3C बटन स्थायित्व परीक्षण, चिप इजेक्शन, माइक्रो कम्पोनेन्ट पोजिसनिङ, प्रेसिजन इन्स्ट्रुमेन्ट फाइन-ट्युनिङ र मेडिकल उपकरणहरूको लागि लघु एक्चुएटरहरू सहित छोटो-स्ट्रोक उच्च-फ्रिक्वेन्सी पुश-पुल कार्यहरूमा व्यापक रूपमा लागू। कम्तिमा 50% को एक जोर सुरक्षा कारक चयन को समयमा सिफारिस गरिएको छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

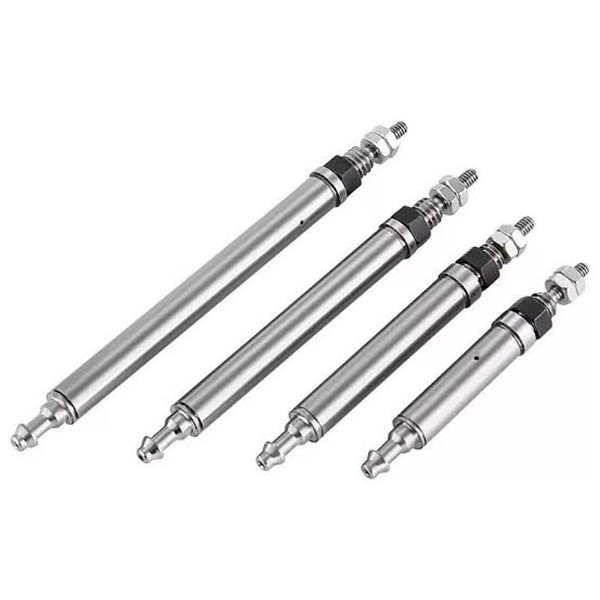

CJ1 श्रृंखला लघु पिन सिलिन्डर (अल्ट्रा-सानो माइक्रो एयर सिलिन्डर φ2.5 / φ4mm)

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

SOLH CJ1 शृङ्खलाहरू अल्ट्रा-मिनिएचर सिंगल/डबल एक्टिंग पिन-प्रकारका सिलिन्डरहरू हुन्। मुख्य गुणहरू: अल्ट्रा-कम्प्याक्ट सानो रूपरेखा, हल्का निर्माण, कम आउटपुट थ्रस्ट र द्रुत प्रतिक्रिया। सीमित ठाउँमा सटीक ड्राइभिङको लागि डिजाइन गरिएको, माइक्रो लोड पुश एण्ड पुल टास्कहरू, इलेक्ट्रोनिक्स र 3C स्वचालनका लागि लघु स्टेशनहरू। यो माइक्रो स्वचालन अनुप्रयोगहरूको लागि कोर actuator हो।

कोर संरचना र डिजाइन सुविधाहरू

-- ड्राइभ प्रकारहरू: एकल अभिनय (वसन्त फिर्ता) र दोहोरो अभिनय। बोर विकल्पहरू: φ2.5 (एकल अभिनय विशेष); φ4 (एकल / डबल अभिनयको लागि उपलब्ध)।

-- संरचनात्मक विशेषता: गोलो शरीर, पातलो पिन पिस्टन रड, कुनै बिल्ट-इन कुशन, आधारभूत अन्त-थ्रेड माउन्टिंग। φ4 मोडेल बाहिरी शरीर व्यास मात्र 4mm, शुद्ध वजन धेरै ग्राम जति कम।

- गतिशील प्रदर्शन: कुशन-मुक्त संरचनाले छिटो पिस्टन प्रतिक्रिया सक्षम गर्दछ। सञ्चालन गति: 50 ~ 500mm/s, उच्च आवृत्ति छोटो स्ट्रोक आन्दोलनहरूको लागि उपयुक्त।

- सामग्री र सील: कडा एनोडाइज्ड एल्युमिनियम बडी, NBR सील कम्पोनेन्टहरू, तेल-रहित डिजाइन, सफा वा थोरै तेल कार्यशाला वातावरणसँग उपयुक्त।

-- लचिलो स्थापना: अक्षीय फिक्सेसनको लागि दुबै छेउमा थ्रेडहरू सहितको आधारभूत संस्करण। रड-साइड टाउकोमा पोर्ट अभिमुखीकरण ±90° समायोजित गर्न सकिन्छ, साँघुरो लेआउटहरूमा ट्युबिङ रूटिङको लागि सुविधाजनक।

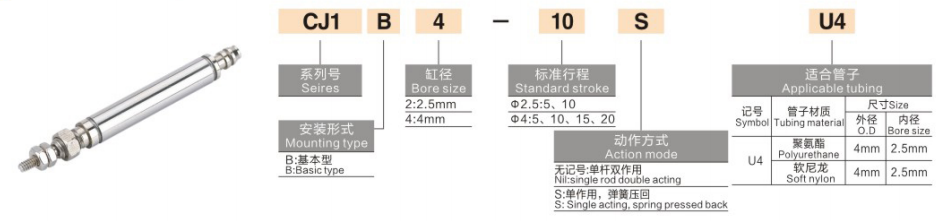

मोडेल कोडिङ नियम पूरा गर्नुहोस्

1. मोडेल उदाहरण: CJ1B4-10SU4

खण्ड	कोड	परिभाषा
CJ1	श्रृंखला कोड	लघु पिन सिलिन्डर श्रृंखला
B	शरीरको प्रकार	आधारभूत प्रकार, रड-साइड बाह्य थ्रेड
4	बोर साइज (मिमी)	φ2.5 (एकल अभिनय मात्र); φ4 (एकल / दोहोरो अभिनय)
10	मानक स्ट्रोक (मिमी)	φ२.५: ५ / १० φ4: 5 / 10 / 15 / 20
S	कार्य मोड प्रत्यय	S = एकल अभिनय (वसन्त रिटर्न); खाली = दोहोरो अभिनय
U4	ट्युबिंग विशिष्टता	PU ट्युबिङ OD 4mm (ID 2.5mm) का लागि अनुकूलन गर्नुहोस्

2. मानक अर्डर सन्दर्भ उदाहरणहरू

-- CJ1B2-10SU4: बोर 2.5, स्ट्रोक 10, एकल अभिनय वसन्त रिटर्न

-- CJ1B4-15U4: बोर 4, स्ट्रोक 15, डबल एक्टिंग

-- CJ1B4-5SU4: बोर 4, स्ट्रोक 5, एकल अभिनय वसन्त रिटर्न

विश्वव्यापी कोर प्राविधिक निर्दिष्टीकरण (0.5MPa आपूर्ति दबाव)

प्यारामिटर वस्तु	φ2.5 एकल अभिनय	φ4 एकल अभिनय	φ4 दोहोरो अभिनय
बोर (मिमी)	2.5	4	4
मानक स्ट्रोक (मिमी)	५, १०	५, १०, १५, २०	५, १०, १५, २०
सञ्चालन दबाव (MPa)	०.३~०.७	०.३~०.७	०.२~०.७
थ्रस्ट @0.5MPa (N)	विस्तार गर्नुहोस्: 1.13; फिर्ता लिनुहोस्: 0.64	विस्तार गर्नुहोस्: 3.04; फिर्ता लिनुहोस्: 1.47	विस्तार / फिर्ता लिनुहोस्: 6.3
वसन्त रिसेट बल (N)	0.4	0.8	—
अधिकतम पिस्टन गति (मिमी/सेकेन्ड)	500	500	500
परिवेशको तापक्रम	-10 ~ +70 ℃ (पाइपिङ भित्र आइसिङ छैन)
लगभग शुद्ध वजन (g)	~2	~३	~३.५
एयर जडान	OD4 polyurethane ट्युबिङको लागि

मुख्य प्रतिस्पर्धात्मक लाभहरू

1. कडा स्थापना ठाउँको लागि अल्ट्रा-लघु पदचिह्न

-- न्यूनतम बोर φ2.5, बाहिरी शरीर व्यास φ4, वजन मात्र 2~ 3.5g, सजिलैसँग अल्ट्रा-कम्प्याक्ट उपकरण लेआउटहरूमा एकीकृत।

2. कम जोर परिशुद्धता रैखिक ड्राइभिङ

--आउटपुट थ्रस्ट दायरा 0.64~6.3N @0.5MPa, माइक्रो लोड ≤100g को लागि आदर्श, नाजुक साना workpieces को प्रभाव क्षतिबाट बच्न।

3. उच्च आवृत्ति द्रुत प्रतिक्रिया

-- कुशन-फ्री संरचनाले छिटो एक्युएसन प्रदान गर्दछ, उत्पादन क्षमता बढाउन ≥300 चक्र प्रति मिनेट छोटो-स्ट्रोक अपरेशनलाई समर्थन गर्दछ।

4. तेल-मुक्त सञ्चालन र लामो सेवा जीवन

- एनबीआर सील प्रणालीले स्वच्छ उत्पादन वातावरणको लागि तेल-रहित संकुचित हावा समर्थन गर्दछ; मेकानिकल सेवा जीवन ≥3 मिलियन चक्र।

5. समायोज्य पोर्ट दिशा र सरल विधानसभा

-- रड-साइड एयर पोर्ट घुमाउन मिल्ने ±90°। दोहोरो-अन्त बाह्य थ्रेडहरूले अतिरिक्त माउन्टिङ कोष्ठकहरू बिना प्रत्यक्ष अक्षीय लक गर्न अनुमति दिन्छ, साइटमा कमिसनिङलाई सरल बनाउँदै।

माउन्टिंग विकल्पहरू र विशिष्ट औद्योगिक अनुप्रयोगहरू

1. माउन्टिंग फारमहरू

-- अक्षीय थ्रेड माउन्टिङ: सीधा पुश-पुल गतिको लागि उपकरणहरूमा सीधा दुवै छेउमा पेंच गर्नुहोस्

-- साइड ब्र्याकेट माउन्टिङ: पार्श्व स्थापनाको लागि वैकल्पिक लघु कोष्ठक, स्विङ वा साइड ड्राइभिङको लागि उपयुक्त

2. विशिष्ट अनुप्रयोग परिदृश्यहरू

-- 3C र इलेक्ट्रोनिक्स: मोबाइल बटन स्थायित्व परीक्षण, माइक्रो प्लास्टिक पार्ट क्ल्याम्पिंग, चिप इजेक्शन र स्थिति

-- प्रेसिजन इन्स्ट्रुमेन्टेसन: मिनी भल्भ स्विचिङ, फाइबर अप्टिक स्थिति, ठीक समायोजन संयन्त्र

-- सामान्य स्वचालन: माइक्रो कम्पोनेन्ट लोडिङ/अनलोडिङ, लाइटवेट लेबल पिलिङ, मिनिएचर जिग एक्च्युएसन

--चिकित्सा उपकरण: साना साधन टेलिस्कोपिक गति, माइक्रो फ्लुइड प्रोपल्सन, सटीक स्थिति निर्धारण असेंबलीहरू

3-चरण द्रुत चयन गाइड

1. पेलोडमा आधारित बोर चयन

-- लोडको लागि φ2.5 ≤50g；φ4 लोड 50~100g को लागि। कम थ्रस्ट विशेषताहरूको कारण न्यूनतम 50% सुरक्षा मार्जिन रिजर्भ गर्नुहोस्।

2. स्ट्रोक पुष्टि

- आवश्यक यात्रा दूरी अनुसार स्ट्रोक चयन गर्नुहोस्; स्थिर उच्च आवृत्ति सञ्चालनका लागि छोटो स्ट्रोकहरूलाई प्राथमिकता दिनुहोस्।

3. कार्य मोड चयन

-- एकल अभिनय (प्रत्यय S सहित): पावर-फेल सुरक्षा डिजाइनको लागि वसन्त रिसेटको साथ युनिडायरेक्शनल पुश/पुल

-- डबल एक्टिंग: रिटर्न स्प्रिंग बिना द्विदिश सटीक रैखिक ड्राइभिङ

एक वाक्य सारांश

SOLH CJ1 अल्ट्रा-मिनिएचर पिन वायवीय सिलिन्डर सिंगल स्प्रिङ रिटर्न र φ2.5 / φ4 बोर, अल्ट्रा-लाइटवेट कम्प्याक्ट डिजाइन र समायोज्य एयर पोर्ट दिशाको साथ डबल एक्टिंग भेरियन्टहरूमा उपलब्ध छ, कम-थ्रस्ट प्रेसिजन माइक्रो लाइनियर मोशन प्रदान गर्दछ, 3C परीक्षण र अटोमिनि उपकरणमा अटोमेडिकल उपकरणहरूको लागि व्यापक रूपमा अपनाइन्छ।
