वायमेटिक अवयव श्रृंखला

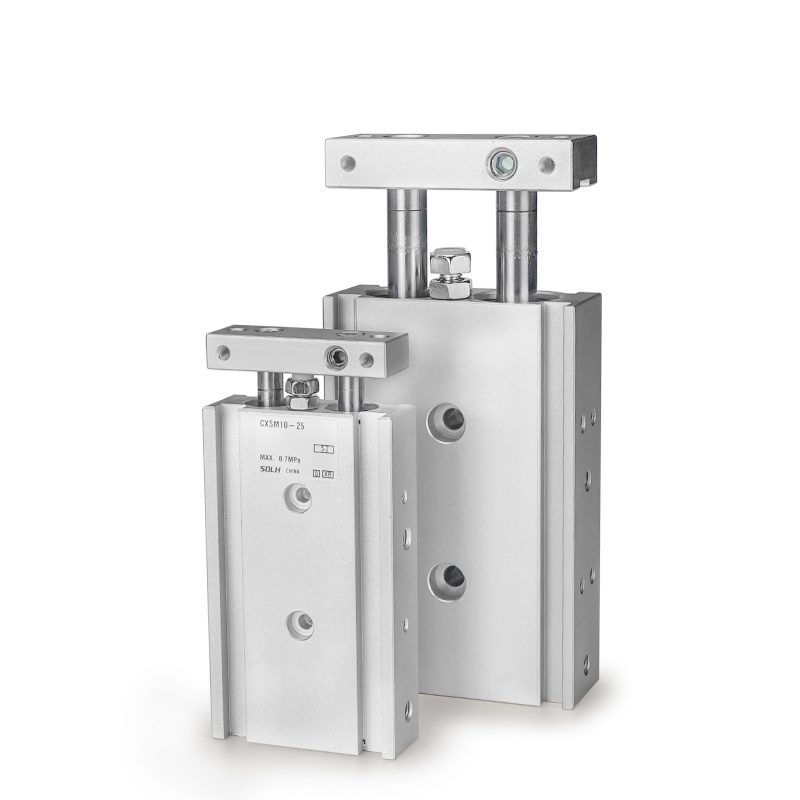

SOLH CXS उच्च-कठोरता पातलो जुम्ल्याहा रड सिलिन्डर मूल SMC CXS शृङ्खलासँग पूर्ण रूपमा परिवर्तनीय छ। एकीकृत समाक्षीय डुअल पिस्टन र सिंक्रोनस एक्च्युएसनका लागि डुअल गाइड रडहरूद्वारा निर्मित, यसले ± ०.१° को स्थिर एन्टी-रोटेशन एक्यूरेसीको साथ समान बोर साइजको एकल-पिस्टन सिलिन्डरहरूको तुलनामा लगभग दोब्बर थ्रस्ट प्रदान गर्दछ। यसको एकीकृत गाईडिङ संरचनाले बाह्य सहायक गाइडहरू बिना पार्श्व र विलक्षण भारहरूलाई बलियो प्रतिरोध प्रदान गर्दछ। चार कोर उप-मोडलहरू उपलब्ध छन्: धातु स्लाइड बेयरिङको साथ CXSM ले उत्कृष्ट पहिरन प्रतिरोध, डस्टप्रूफ प्रदर्शन र कम-स्पीड स्थिति, प्रेसिंग र धुलो वातावरणको लागि उत्कृष्ट साइड लोड क्षमताको गर्व गर्दछ; CXSL बल बेयरिङ प्रकारले उच्च आवृत्ति उच्च-गति पिक-एन्ड-प्लेसको लागि 400 mm/s सम्म अधिकतम गतिको साथ अल्ट्रा-लो घर्षण र सहज गतिको सुविधा दिन्छ; CXSWM/CXSWL दोहोरो रड संस्करणहरू मार्फत द्विपक्षीय सिंक्रोनस लिफ्टिङ र केन्द्रित स्थानान्तरणको लागि रडको छेउमा फिक्स्चर स्थापना गर्न अनुमति दिन्छ। दोहोरो-अन्त रबर बफरहरू मानक हुन्; AZ एयर बफर φ20/25/32 ठूलो बोरहरूको लागि हिंसक उच्च-गति प्रभावलाई अवशोषित गर्न वैकल्पिक छ। प्रत्यय Z ले D-M9B, D-A93 र अन्य स्थिति सेन्सरहरूको प्रत्यक्ष स्थापनाको लागि निर्मित चुम्बकीय घण्टीहरू जनाउँछ; चुम्बकीय-संवेदनशील कार्य अवस्थाहरूको लागि गैर-चुम्बकीय भिन्नताहरू उपलब्ध छन्। वैकल्पिक एक्सटेन्सन लक P र रिट्रेक्शन लक R ले पिस्टनलाई तोकिएको स्थानहरूमा लक गर्न सक्छ। थ्री-साइड माउन्टिङ (तल, माथि, छेउ) ले विभिन्न कम्प्याक्ट मेकानिकल लेआउटहरूलाई समर्थन गर्दछ, 3C इलेक्ट्रोनिक्स र सामान्य स्वचालन उत्पादन लाइनहरूको लागि परिशुद्धता चयन, सामग्री स्थानान्तरण, स्थिति र प्रकाश थिच्ने प्रक्रियाहरूमा व्यापक रूपमा तैनात।

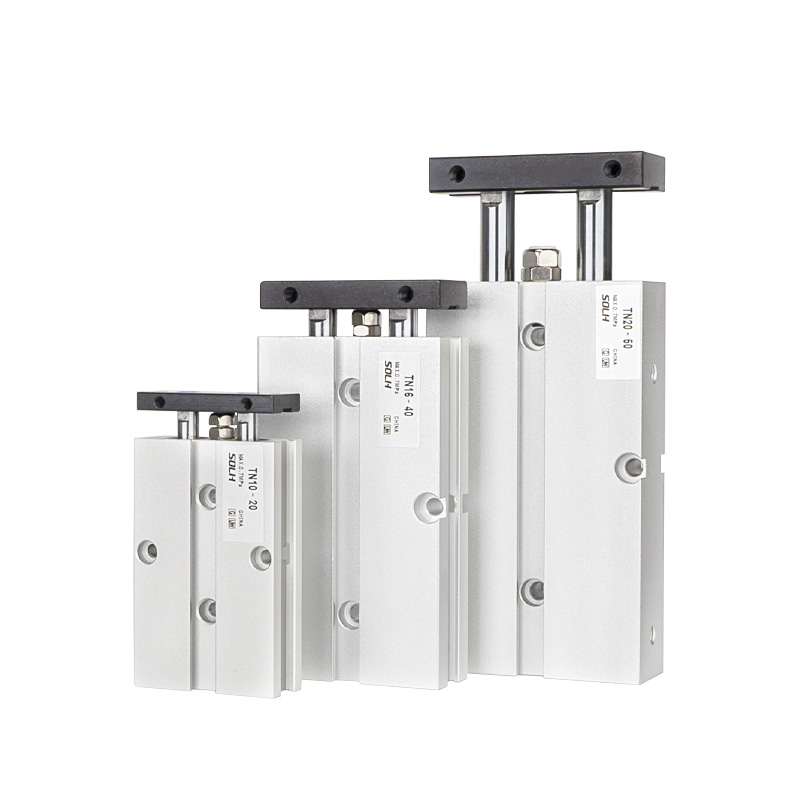

SOLH TN लागत-प्रभावी जुम्ल्याहा शाफ्ट सिलिन्डरले कम्प्याक्ट लेआउट र उत्कृष्ट लागत प्रदर्शनको लागि स्लाइड असर मार्गदर्शनको साथ एकल-पिस्टन डुअल गाईड शाफ्ट संरचना अपनाउछ। यो फ्याक्ट्रीमा निर्मित चुम्बकीय घण्टीहरू र स्ट्रोक फाइन ट्युनिङको लागि समायोज्य फ्रन्ट रबर बफरसँग सुसज्जित छ, ± ०.२° को एन्टी-रोटेशन सटीकता प्रदान गर्दछ। सिङ्क्रोनाइज्ड डुअल शाफ्टले थोरै पार्श्व विलक्षण भारहरू सहन टोर्शन र स्विङलाई रोक्छ। तीन-दिशा माउन्टिङ (माथि, तल, छेउ) उपलब्ध छ, र साइड ग्रूभहरूले अतिरिक्त कोष्ठक बिना चुम्बकीय स्विचहरूको प्रत्यक्ष स्थापनालाई समर्थन गर्दछ। दुई प्रकारको आपूर्ति गरिन्छ: मानक एकल-एन्ड रड TN र रड TNW मार्फत डबल, TNW ले द्विदिशात्मक सिंक्रोनस केन्द्रित गतिको लागि दुवै रड छेउमा फिक्स्चर एसेम्बली अनुमति दिन्छ। TR शृङ्खलासँग तुलना गर्दा, TN ले φ6 बोर विकल्प बिना साना आयामहरू र कम लागतहरू समावेश गर्दछ; CXS/CXSJ डुअल-पिस्टन जुम्ल्याहा सिलिन्डरको तुलनामा, TN स्पष्ट लागत फाइदाहरू सहित एकल थ्रस्ट आउटपुट गर्दछ तर कम सटीक र लोड क्षमता। यसको कार्य दबाव दायरा 0.15 देखि 1.0 MPa र परिवेश तापमान अनुकूलनता कभर −20 ℃ ~ 70 ℃। यो व्यापक रूपमा हल्का लोड स्थिति, साधारण प्रेस, workpiece रोक्न र मध्यम सटीक आवश्यकताहरु र लागत नियन्त्रण मागहरु संग सामान्य स्वचालन स्टेशनहरु को लागी छोटो दूरी स्थानान्तरण को लागी प्रयोग गरिन्छ। S-प्रकारको चुम्बकीय औंठी सम्पूर्ण श्रृंखलाको लागि मानक हो र हटाउन सकिँदैन; पूर्वनिर्धारित आरसी थ्रेडलाई विदेशी परियोजनाहरूको लागि G थ्रेड वा NPT थ्रेडमा अनुकूलित गर्न सकिन्छ।

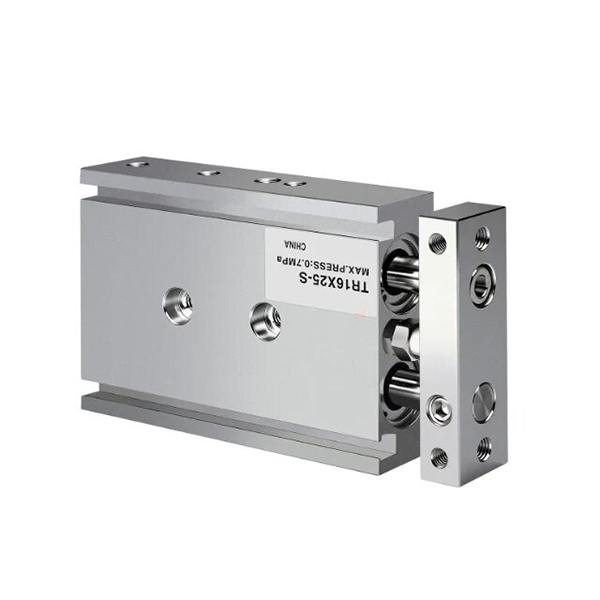

SOLH TR ट्विन शाफ्ट सिलिन्डर JIS औद्योगिक मापदण्ड अनुसार निर्मित छ। यसले विस्तारित स्लाइड बियरिङ झाडीहरूसँग मिल्ने एकल-पिस्टन डुअल गाइड शाफ्ट संरचनालाई अपनाउछ, उच्च संरचनात्मक कठोरता, उत्कृष्ट टर्सन प्रतिरोध र सस्तो-प्रभावी TN ट्विन शाफ्ट सिलिन्डरहरू भन्दा उच्च बलियो एन्टी-डिफ्लेक्शन क्षमता। बोरको साइज पूर्णतया φ6 देखि ३२ मिमी सम्म हुन्छ, मानक सिंगल-रड TR, डबल थ्रु रड TRW र हल्का तौल कम्प्याक्ट TRJ भेरियन्टहरू सहित। एन्टी-रोटेशन सटीकता बोरहरू ≥16 मिमीको लागि ±0.1° र φ6/φ10 सानो बोरहरूको लागि ±0.2° पुग्छ; डुअल शाफ्टहरूले लामो स्ट्रोकहरूमा स्थिर सञ्चालनको ग्यारेन्टी गर्न स्विङिङ विचलनलाई प्रतिबन्धित गर्दछ। एक समायोज्य फ्रन्ट रबर कुशन प्याडले स्ट्रोक ट्रिमिङ, प्रभाव अवशोषण र आवाज घटाउनको लागि स्थिर रियर बफरसँग सहकार्य गर्दछ। तीन-तर्फी माउन्टिङ (माथि, तल, छेउ) र वैकल्पिक दोहोरो-साइड पोर्टिङ उपलब्ध छन्; साइड ग्रूभहरूले अतिरिक्त कोष्ठक बिना चुम्बकीय स्विचहरूको प्रत्यक्ष एसेम्बलीलाई अनुमति दिन्छ। बिल्ट-इन चुम्बकीय घण्टीहरू चिन्ह लगाइएका प्रत्यय S मानक हुन्, जबकि चुम्बकीय हस्तक्षेप संवेदनशील अवसरहरूको लागि गैर-चुम्बकीय अनुकूलित संस्करणहरू प्रस्ताव गरिन्छ। सञ्चालन दबाव दायरा 0.15 ~ 1.0 MPa कार्य तापमान संग -20 ℃ देखि 70 ℃ सम्म। मानक आरसी थ्रेडलाई विदेशी इन्जिनियरिङ परियोजनाहरूको लागि G थ्रेड वा NPT थ्रेडमा रूपान्तरण गर्न सकिन्छ। CXS जुम्ल्याहा सिलिन्डरहरूबाट छुट्याइएको: TR ले लामो-स्ट्रोक अनुप्रयोगहरूमा प्रमुख मेकानिकल कठोरता र स्थिर साइड-लोड प्रतिरोधको साथ एकल थ्रस्ट आउटपुट गर्दछ; CXS ले डबल थ्रस्ट, कम घर्षण र उच्च-फ्रिक्वेन्सी छोटो-स्ट्रोक पिक-एन्ड-प्लेसको लागि उपयुक्त उच्च-गतिको पारस्परिकताको लागि दोहोरो पिस्टनहरू समावेश गर्दछ। परिशुद्धता स्थिति, वर्कपीस थिच्ने, लामो दूरीको रोक्ने र स्थानान्तरण र मध्यम-हल्का भारहरू अन्तर्गत विश्वसनीय मार्गनिर्देशन चाहिने सामान्य स्वचालन स्टेशनहरूमा व्यापक रूपमा लागू हुन्छ।

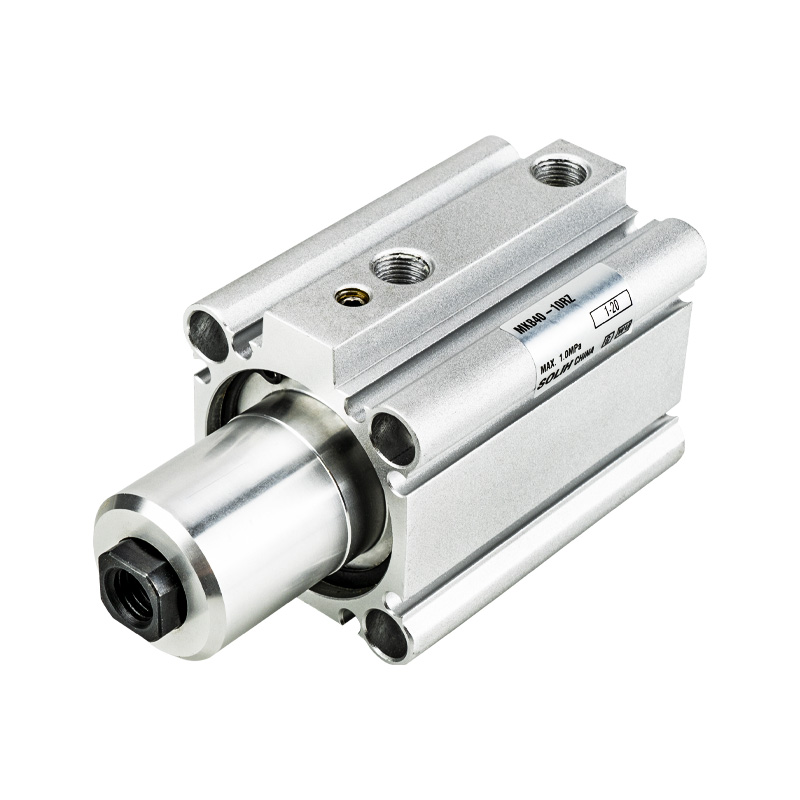

SOLH MK (सामान्यतया MKB भनिन्छ) 90° रोटेशन र रैखिक डाउनवर्ड क्ल्याम्पिङलाई एकीकृत गर्ने संयुक्त वायवीय सिलिन्डर हो, मुख्यधारा MKB श्रृंखलासँग आदानप्रदान गर्न सकिन्छ। बोरको साइज φ12~φ63 र क्ल्याम्पिङ स्ट्रोकको दायरा 5 mm देखि 50 mm सम्म हुन्छ। यसको समग्र लम्बाइ अधिक कम्प्याक्ट लेआउटको लागि परम्परागत MK2 मोडेलहरूको तुलनामा 3 ~ 10 मिमीले छोटो छ। उच्च-जडता वर्कपीसहरूको उच्च-गति क्ल्याम्पिङको सामना गर्न स्वीकार्य जडता टर्कलाई तीन गुणा अपग्रेड गरिएको छ, र φ63 बोरको अधिकतम क्ल्याम्पिङ बल 0.5 MPa अन्तर्गत 12.4 kN पुग्छ विश्वसनीय भारी-लोड होल्डिङको लागि। कार्य चक्र: माथितिर फर्कनुहोस् → 90° बायाँ/दायाँ घुमाउनुहोस् → क्ल्याम्पिङको लागि विस्तार गर्नुहोस्; रिलिज उल्टो क्रम पछ्याउँछ। सहिष्णुता ±5° संग स्थिर 90° रोटेशन कोण स्थिर दोहोरिने स्थिति सुनिश्चित गर्दछ। २-साइड सेन्सर मात्र माउन्ट गर्ने φ20 र φ25 बोरहरू बाहेक, अन्य आकारहरूले कुनै हस्तक्षेप बिना सफा तारहरूको लागि 4-दिशा चुम्बकीय स्विच स्थापनालाई समर्थन गर्दछ। प्वालहरू र डबल-एन्ड थ्रेडेड प्वालहरू मार्फत प्रत्यक्ष माउन्टिङ र फ्ल्यान्ज स्थापना सक्षम गर्दछ। डबल-साइड रबर बफरहरूले प्रभाव, कम्पन र आवाज कम गर्दछ; तेल-रहित डिजाइनले सफा र धुलो-रहित काम गर्ने वातावरणलाई सन्तुष्ट पार्छ। बिल्ट-इन चुम्बकीय घण्टीहरूले क्ल्याम्प/रिलिज स्थिति निगरानी गर्न स्थिति सेन्सरहरूसँग काम गर्दछ; घडीको दिशामा RZ र घडीको विपरीत दिशा LZ घुमाउने दिशाहरू वैकल्पिक छन्। यो व्यापक रूपमा मेशिन उपकरण फिक्स्चर, वेल्डिंग स्थिति, मुद्रांकन फिक्सिंग, सटीक 3C कम्पोनेन्टहरू, अर्धचालक ट्रे क्ल्याम्पिंग र फिक्स्चर फ्लिपिंग सीमिततामा लागू हुन्छ। यसले मेकानिकल डिजाइनलाई सरल बनाउँछ र घुमाउने र क्ल्याम्पिङ प्रकार्यहरू एकीकृत गरेर स्थापना ठाउँ बचत गर्दछ। क्ल्याम्पिङ बल ≥ वास्तविक भार × 1.5 सुरक्षा कारकको साथ बोर साइज चयन गर्नुहोस् र मेकानिकल टक्करबाट बच्न 3 ~ 5 मिमी स्ट्रोक मार्जिन रिजर्भ गर्नुहोस्।

SOLH ACK कोण सिलिन्डरले मानक 90° रोटेशन / वैकल्पिक 180° टर्निङ प्लस रैखिक डाउनवर्ड क्ल्याम्पिङको एकीकृत कम्पाउन्ड गतिलाई एकीकृत गर्दछ, बोर साइज φ25 देखि φ63 सम्मको हुन्छ। यसले कोर डिजाइनको रूपमा तीन-गाइड-ग्रुभ समर्थन गर्ने संरचना समावेश गर्दछ, जसले उच्च संरचनात्मक कठोरता र सनकी भारहरूमा बलियो प्रतिरोध ल्याउँछ, सामान्य रोटरी क्ल्याम्प सिलिन्डरहरू भन्दा राम्रो ±1.5° को उच्च कोणीय स्थिति सटीकता प्राप्त गर्दछ। दुई संरचनात्मक प्रकारहरू उपलब्ध छन्: साँघुरो workpieces को लागी एकल दबाव प्लेट संग ACK र चौडा workpieces को लागी ACKD डबल दबाव प्लेट; घडीको उल्टो बायाँ घुमाउरो (L) र घडीको दिशामा दायाँ घुमाउरो (R) साइट लेआउटसँग मिलाउन चयन गर्न योग्य छन्। कार्य चक्र: पिस्टन रड फिर्ता लिन्छ र माथि उठ्छ → वर्कपीस हस्तक्षेपबाट बच्न घुमाउँछ → क्ल्याम्पिंगको लागि तल विस्तार हुन्छ; रिलिज रिसेट गर्नको लागि उल्टो क्रममा चल्छ। पिस्टन रड तातो-उपचार मिश्र धातु इस्पातबाट बनेको छ, सिलिन्डर ट्यूबले कडा एनोडाइजिंग पार गर्दछ, उत्कृष्ट पहिरन प्रतिरोध, जंग प्रतिरोध, कम हावा चुहावट र लामो सेवा जीवन महसुस गर्न आयातित उच्च-सम्पादन सील रिंगहरूसँग मेल खान्छ। प्वालहरू मार्फत चार तल प्रत्यक्ष स्थापना र फ्ल्यान्ज माउन्ट समर्थन गर्दछ; बिल्ट-इन सेन्सर ग्रुभहरूले क्ल्याम्प र रिलीज स्थिति निगरानी गर्न चुम्बकीय स्विच असेंबलीलाई सुविधा दिन्छ। प्रत्येक बोर निश्चित मानक क्ल्याम्पिङ स्ट्रोक संग सुसज्जित छ; φ63 को अधिकतम क्ल्याम्पिङ बल 0.5 MPa सञ्चालन दबाव अन्तर्गत 1050 N मा पुग्छ। कार्य दबाव दायरा 0.15 ~ 1.0 MPa −20 ℃ देखि 80 ℃ सम्म व्यापक तापमान अनुकूलन क्षमता संग। यसलाई मेसिन टुल टुलिङ, वेल्डिङ पोजिसनिङ, स्ट्याम्पिङ प्रक्रियाका लागि एन्टी-सिफ्टिङ फिक्सिङ, इलेक्ट्रोनिक ट्रेको फिक्स्चर क्ल्याम्पिङ र टर्नओभर मेकानिजमको स्थितिमा व्यापक रूपमा अपनाइन्छ। यसले मेकानिकल लेआउटलाई सरल बनाउन र स्थापना ठाउँ बचत गर्न छुट्टै रोटरी र क्ल्याम्पिङ सिलिन्डरहरू प्रतिस्थापन गर्दछ। सैद्धान्तिक क्ल्याम्पिङ बल ≥ वास्तविक लोड × 1.5 सुरक्षा कारकको साथ उचित बोर साइज चयन गर्नुहोस्, र मेकानिकल टक्कर विरुद्ध 3 ~ 5 मिमी स्ट्रोक मार्जिन सुरक्षित गर्नुहोस्।

SOLH CKG1 र CKP1 रड माउन्ट गरिएको भारी-कर्तव्य क्ल्याम्प सिलिन्डरहरूले वेल्डिङ उच्च चुम्बकीय हस्तक्षेप कार्य अवस्थाहरूलाई लक्षित गर्दछ। तीन-तर्फी स्थापनालाई समर्थन गर्ने समर्पित एन्टी-चुम्बकीय सेन्सरहरूसँग सुसज्जित, CKG1 नियमित AC चुम्बकीय वेल्डिङ परिदृश्यहरूमा फिट हुन्छ जबकि अपग्रेड गरिएको CKP1 उच्च-फ्रिक्वेन्सी स्पट र आर्क वेल्डिङका लागि AC&DC बलियो चुम्बकीय क्षेत्रहरूको प्रतिरोध गर्दछ। बिल्ट-इन एयर बफरले 12.32kN सम्म स्थिर भारी क्ल्याम्पिङ बल सुनिश्चित गर्दछ। हाम्रो कारखानासँग पर्याप्त स्पट इन्भेन्टरीको साथ परिपक्व जन उत्पादन लाइनहरू छन्, विश्वव्यापी रूपमा अटोमोटिभ वेल्डिङ फिक्स्चर र मेसिन टूल क्ल्याम्पिङ परियोजनाहरूमा व्यापक रूपमा लागू हुन्छन्। स्थिरता परिमार्जन बिना परम्परागत CK1 श्रृंखला संग प्रत्यक्ष विनिमेय।

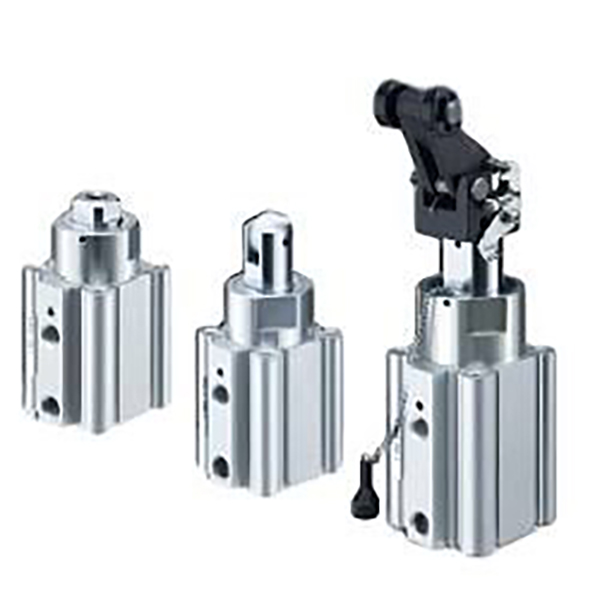

SOLH RSQ निश्चित-उचाइ वायमेटिक स्टपर सिलिन्डरहरू स्वचालित कन्वेयर प्रणालीहरूको लागि मानक सीमा एक्चुएटरहरूको रूपमा सेवा गर्दछ। भारी झटका अवशोषणका लागि हाइड्रोलिक बफर लिभर शैलीहरू सहित दस विनिमेय रड छेउहरूसँग सुसज्जित, तिनीहरूले चार-साइड चुम्बकीय स्विच फिटिंग र तेल-रहित लामो-चक्र सञ्चालनलाई समर्थन गर्दछ। उचाइ-समायोज्य RSG मोडेलहरू भन्दा फरक, यसको निश्चित कठोर फ्रेमले साइटमा डिबगिङ समय धेरै कटौती गर्दछ। हाम्रो स्थिर जन उत्पादन पर्याप्त स्थान स्टक सुनिश्चित गर्दछ; यी स्टपरहरू विश्वव्यापी रूपमा इलेक्ट्रोनिक्स एसेम्बली लाइनहरू, रोलर कन्भेयरहरू र भारी प्यालेट पोजिसनिङ स्टेशनहरूमा व्यापक रूपमा तैनाथ गरिएका छन्, किफायती लागत र बलियो प्रभाव प्रतिरोधको साथ विश्वसनीय वर्कपीस ब्लकिङ प्रदान गर्दै।

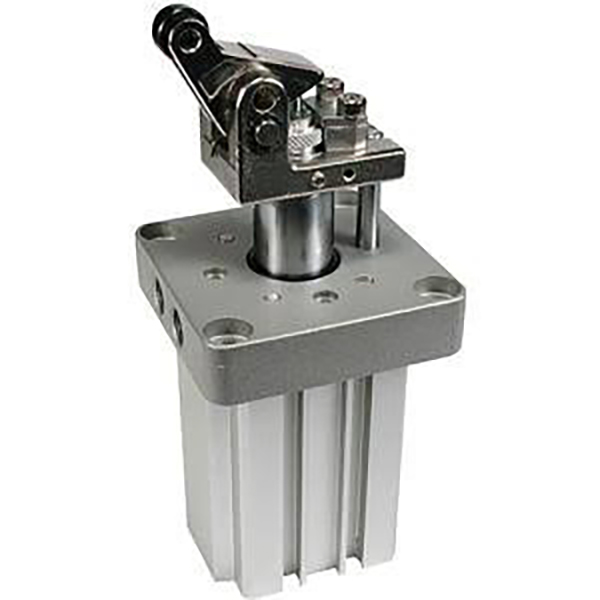

SOLH RS2H हेभी-ड्युटी स्टपर सिलिन्डर 50-500kg भारी प्यालेट कन्वेयर स्थितिको लागि RS1H को अपग्रेड गरिएको प्रतिस्थापन हो। यसले 30% परिष्कृत स्टपिङ फोर्स, बिल्ट-इन समायोज्य हाइड्रोलिक बफर र दोहोरो राल/कार्बन स्टिल रोलरहरू हिंसक प्रभावलाई कुशलतापूर्वक अवशोषित गर्न गर्व गर्दछ। कम्प्याक्ट लाइटवेट डिजाइनले फिक्स्चर परिमार्जन बिना RS1H सँग पूर्ण रूपमा आदानप्रदान गर्न मिल्दा स्थापना ठाउँ छोटो बनाउँछ। वैकल्पिक एन्टि-रिबाउन्ड लकआउट र म्यानुअल रिलीज संग सुसज्जित, यो अटोमोटिभ रसद, वेल्डिंग टूलिङ्ग र स्वचालित गोदाम भारी-लोड अवरुद्ध अनुरूप छ। हाम्रो कारखानाले पर्याप्त इन-स्टक आपूर्तिको साथ ठूलो उत्पादनलाई समर्थन गर्दछ, तेल-रहित संरचना उच्च-फ्रिक्वेन्सी कठोर कार्यशाला वातावरणको लागि लामो-चक्र स्थिर सञ्चालनको ग्यारेन्टी गर्दछ।

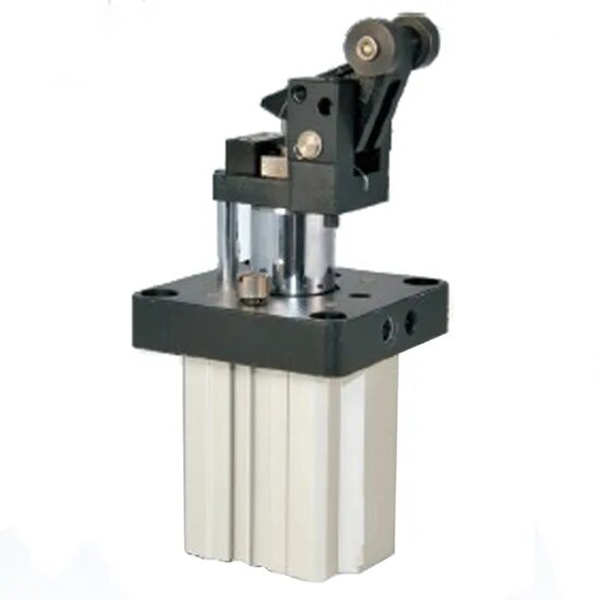

SOLH TWH र TWM लीभर रोलर स्टपर सिलिन्डरहरू 30-300kg मध्यम-देखि-भारी कन्वेयर प्यालेट स्थितिको लागि टेलर-निर्मित छन्। वैकल्पिक निर्मित मेकानिकल सेल्फ-लकिङ संरचनाले प्रभावकारी रूपमा वर्कपीस रिबाउन्ड र सिफ्टिङ रोक्छ; ग्रेडेड हाइड्रोलिक बफरहरूमा साना बोरहरूको लागि फिक्स्ड ड्याम्पिङ र ठूला विनिर्देशहरूका लागि ट्युनेबल ड्याम्पिङलाई हल्का झटका अवशोषण महसुस गर्न समावेश छ। TWH डबल-अभिनयले उच्च-फ्रिक्वेन्सी भारी चक्रहरूको लागि शिखर रोक्न बल प्रदान गर्दछ, जबकि बिल्ट-इन वसन्तको साथ TWM ले साइट सुरक्षाको लागि पावर काट्दा स्वचालित रिलीज ट्रिगर गर्दछ। मानक फ्ल्यान्ज माउन्टिङ र चार-साइड चुम्बकीय स्विच स्थापना साइटमा असेंबली सरल बनाउँछ। हाम्रो स्थिर ठूलो उत्पादन र पर्याप्त स्पट स्टक द्वारा समर्थित, यी स्टपरहरू व्यापक रूपमा बौद्धिक भण्डारण, अटोमोटिभ असेंबली र वेल्डिङ फिक्स्चरमा तेल-रहित लामो-सेवा सञ्चालनको साथ सीमित छन्।
