ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

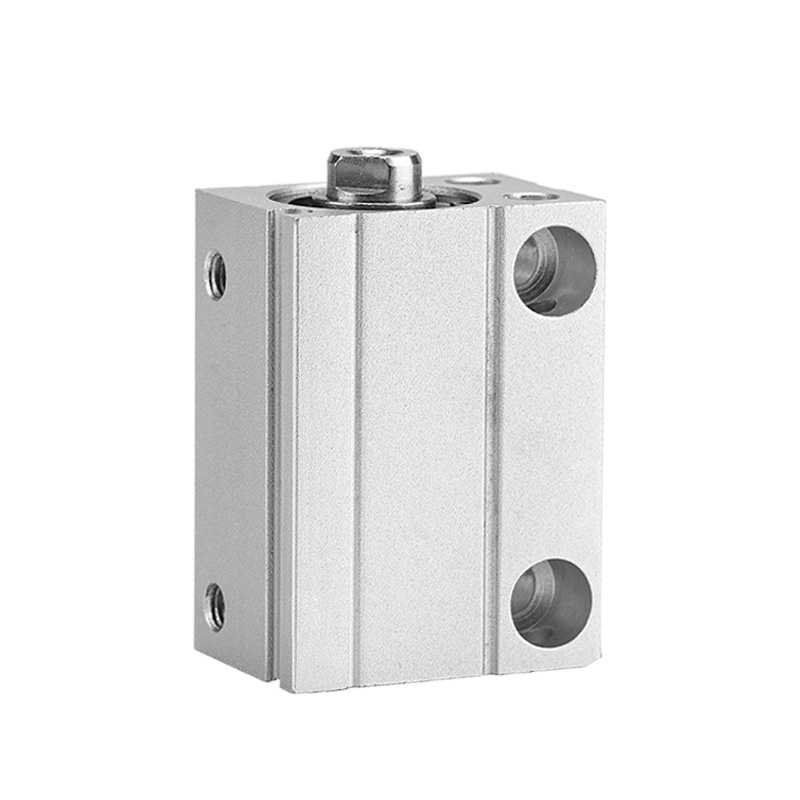

SOLH CDUJB श्रृंखला अल्ट्रा-मिनी फ्री माउन्ट सिलिन्डर सीमित स्थापना ठाउँ भएका उपकरणहरूको लागि डिजाइन गरिएको हो। मानक CU श्रृंखलाको तुलनामा, समग्र लम्बाइ 64% ले घट्यो र भोल्युम 70% ले घट्यो। स्क्वायर कम्प्याक्ट बडीले कोष्ठक बिना बहु-सतह प्रत्यक्ष माउन्ट गर्न अनुमति दिन्छ। CDUJB स्थिति पत्ता लगाउनको लागि निर्मित चुम्बक संग सुसज्जित। 3C इलेक्ट्रोनिक्स, चिकित्सा उपकरण र अर्धचालक परिशुद्धता स्वचालनमा व्यापक रूपमा अपनाइयो।
|
मोडेल |
सुविधाहरू |
आवेदन |
| CUJB |
चुम्बक रिंग बिना, कुनै सेन्सर माउन्ट छैन |
स्थिति प्रतिक्रिया बिना कम लागत माइक्रो प्रकाश लोड |
| CDUJB |
बिल्ट-इन चुम्बक, CMSH/DMSH, D-M9BV स्विचहरूसँग उपयुक्त |
स्ट्रोक स्थिति संकेत आवश्यक स्वचालन |
| CDUJS |
सफा संस्करण, तामा-मुक्त सामग्री |
मेडिकल उपकरण, अर्धचालक सफा कोठा |
-- सुपर कम्प्याक्ट स्क्वायर बडी, घना लेआउट र इम्बेडेड जिगको लागि उपयुक्त;
- तल, छेउ र अन्तिम अनुहारमा बहु-साइड माउन्टिंग प्वालहरू, कुनै पनि अभिमुखीकरणबाट स्थापना गर्नुहोस्;
- बिल्ट-इन चुम्बक (CDUJB), विस्तार/रिट्र्याक्ट स्थिति पत्ता लगाउनको लागि दोहोरो सेन्सर स्लटहरू;
-- MU-S025 चुम्बकीय ढाल प्लेट वैकल्पिक रूपमा व्यवस्थित सिलिन्डरहरूको लागि आपसी हस्तक्षेपबाट बच्न;
- साना workpieces को लागि प्रभाव कम गर्न वैकल्पिक रबर अन्त कुशन;
-- CDUJS तामा-रहित डिजाइनले सफा वातावरणको लागि धातुको वर्षालाई जोगाउँछ।

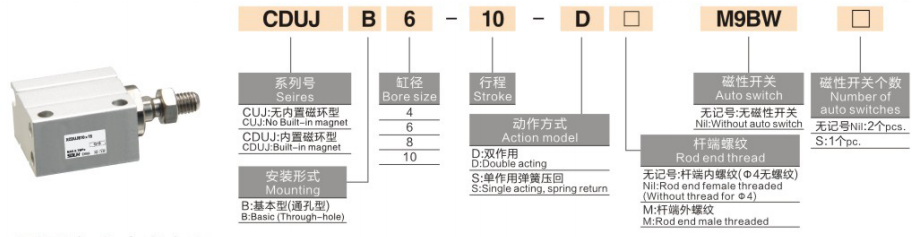

1. उदाहरण: CDUJB8×15D-M
-- CDUJB: श्रृंखला कोड (C = निर्मित चुम्बक; CUJB = गैर-चुम्बक)
--8: बोर साइज (मिमी): 4,6,8,10,12,16,20
-- 15: स्ट्रोक लम्बाइ (मिमी)
-- D: दोहोरो अभिनय; S: एकल अभिनय वसन्त रिटर्न
-- M: बाह्य धागो रड; कुनै चिन्ह छैन = आन्तरिक धागो; रड थ्रेड बिना φ4/φ6
|
प्यारामिटर |
निर्दिष्टीकरण |
| बोर साइज |
4,6,8,10,12,16,20 मिमी |
| मानक स्ट्रोक |
4/6/8/10:4~30mm; 12/16:5~30mm;20:5~50mm |
| अभिनय प्रकार |
डबल अभिनय (मुख्य), एकल अभिनय वसन्त रिटर्न |
| सञ्चालन दबाव |
दोहोरो अभिनय: ०.१५~०.७MPa (φ4/φ6); 0.1~0.7MPa (≥φ8); एकल अभिनय: 0.35 ~ 0.7MPa (φ4) |
| प्रमाण दबाव |
१.० एमपीए |
| तापमान दायरा |
गैर-चुम्बक: -10 ~ 70 ℃; चुम्बक संस्करण: -10 ~ 60 ℃ |
| पिस्टन गति |
५०~५०० मिमी/सेकेन्ड |
| कुशन |
कुशन/रबर बफर वैकल्पिक छैन |
| पोर्ट थ्रेड |
M3×0.5 (φ4/φ6); M5×0.8 (φ8/φ10) |
| स्नेहन |
तेल मुक्त सञ्चालन |
| स्ट्रोक सहनशीलता |
± ०.५ मिमी |
|
बोर (मिमी) |
क्षेत्रफल (मिमी²) |
०.२ एमपीए |
0.4MPa |
0.6MPa |
0.7MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ सामान्य अनुप्रयोगहरू
- 3C इलेक्ट्रोनिक्स माइक्रो जिग, चिप यातायात, कनेक्टर सम्मिलन;
-- चिकित्सा उपकरण नमूना प्रशोधन, माइक्रो पुशिङ मेकानिज्म;
-- अर्धचालक वेफर स्थिति, सफा कोठा लघु actuator;
-- स्वचालन स्टपर, छोटो स्ट्रोक क्ल्याम्पिङ र स्थिति।
⚠️ चयन रिमाइन्डरहरू
- भारी साइड अफसेट लोडको लागि उपयुक्त छैन; पार्श्व बल अवस्थित छ भने गाइड थप्नुहोस्।
- धेरै सिलिन्डरहरू छेउमा जडान गर्दा चुम्बकीय ढाल प्लेट आवश्यक हुन्छ।
SOLH CDUJB अल्ट्रा कम्प्याक्ट फ्री माउन्ट वायमेटिक सिलिन्डरले बहु-दिशा कोष्ठक रहित स्थापना, 3C, मेडिकल र अर्धचालक उद्योगहरूमा सीमित-स्पेस सटीक स्वचालनको लागि आदर्श माइक्रो रेखीय एक्चुएटर सक्षम गर्दछ।
