ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

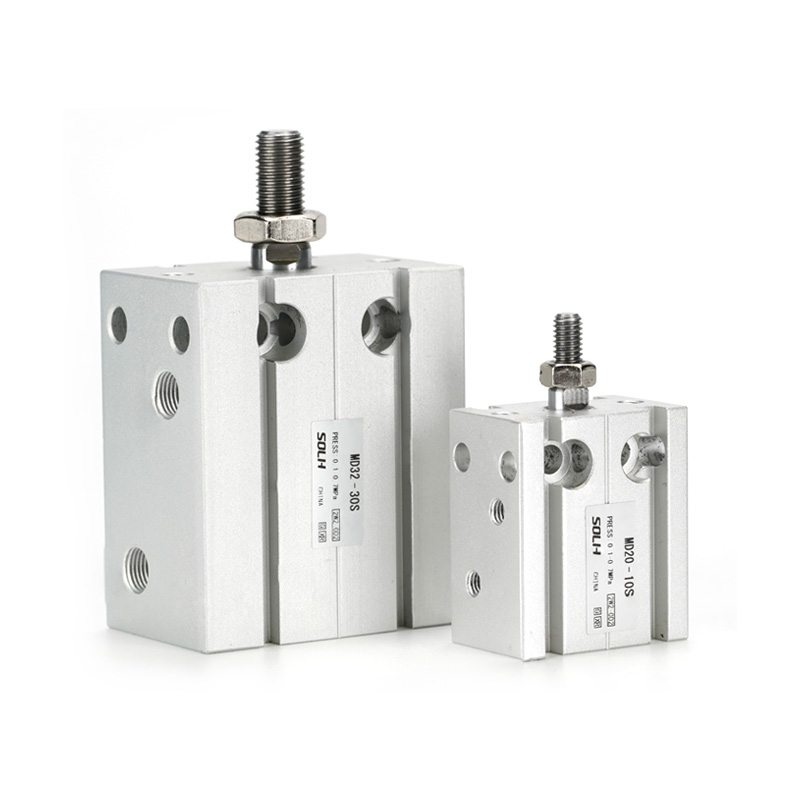

SOLH MD शृङ्खला मानक बहु-पोजिसन फ्री माउन्टिङ मिनिएचर सिलिन्डर हो जसमा फुल सर्कल माउन्टिङ होलहरू, अल्ट्रा-थिन ब्लक आकार र आर्बिट्ररी-एंगल स्थापना क्षमता छ। साँघुरो सीमित उपकरण स्पेस, उच्च घनत्व लेआउट र लाइट-लोड अन्तरिम इजेक्शन र पोजिशनिंग वर्कस्टेशनहरूको लागि डिजाइन गरिएको।
5 पूर्ण उप-मोडेलहरू कभर एकल/डबल रड, एकल/डबल अभिनय, निश्चित/समायोज्य स्ट्रोक मागहरू:
-- MD: सिंगल रड डबल एक्टिंग (मानक विश्वव्यापी प्रकार)
-- MSD: एकल रड एकल अभिनय (वसन्त विस्तार)
-- MTD: एकल रड एकल अभिनय (वसन्तमा फिर्ता लिनु)
-- MDD: डबल रड डबल एक्टिंग (एन्टि-टर्सन नो रोटेशन)
-- MDJ: पछाडि समायोज्य स्ट्रोकको साथ डबल रड डबल अभिनय
|
प्यारामिटर वस्तु |
पूर्ण विवरण विवरण |
| मानक बोर साइज (मिमी) |
६, १०, १६, २०, २५, ३२ |
| मानक स्ट्रोक लम्बाइ (मिमी) |
५, १०, १५, २०, २५, ३०, ४०, ५०, ६० |
| सञ्चालन मोड |
दोहोरो अभिनय: MD / MDD / MDJ एकल अभिनय: MSD / MTD |
| सञ्चालन दबाव दायरा |
दोहोरो अभिनय: 0.1 ~ 1.0 MPa/एकल अभिनय: 0.2 ~ 1.0 MPa |
| बर्स्ट प्रुफ टेस्ट प्रेसर |
1.5 MPa |
| परिवेश परिचालन तापमान |
-20 ℃ ~ +70 ℃ (हावा पाइपलाइन भित्र बरफ छैन) |
| पिस्टन गति दायरा |
दोहोरो अभिनय: 30 ~ 500 mm/s एकल अभिनय: 50 ~ 500 mm/s |
| एयर पोर्ट थ्रेड |
बोर 6/10: M5×0.8 बोर 16/20/25/32: PT1/8 |
| चुम्बकीय रिंग विकल्प |
S प्रत्यय = अन्तर्निहित स्थायी चुम्बक, CMSH / DMSH चुम्बकीय स्थिति स्विचहरूसँग उपयुक्त |
1. पूर्ण 6-दिशा बहु-स्थिति माउन्टिंग
- सिलिन्डर बडीको अगाडि, पछाडि, बायाँ, दायाँ, माथि र तल वितरित समान ट्याप गरिएको प्वालहरू; कुनै पनि विमान र कुनै पनि कोणमा फिक्स गर्न सकिन्छ। बहु सिलिन्डरहरू छेउ-छेउ-साइड समानान्तर व्यवस्थाले क्याबिनेट स्पेसको अधिकतम उपयोग गर्दछ।
2. अल्ट्रा-पातलो ब्लक हल्का शरीर
-- मानक राउण्ड बडी सिलिन्डरहरू भन्दा ३०% ~ ५०% पातलो पर्खाल मोटाई, डाइ-कास्ट लाइटवेट एल्युमिनियम मिश्र धातु मिनियचराइज्ड मेकानिज्म डिजाइनको लागि।
3. सेल्फ-लुब्रिकेटिङ पिस्टन रड बियरिङ
-- पिस्टन रडमा एकीकृत कम घर्षण स्व-लुब्रिकेटिङ बुशिङ, तेल-रहित सञ्चालन, लामो सेवा जीवन र स्थिर चिकनी आन्दोलन।
4. मानक चुम्बकीय स्विच माउन्ट ग्रूभ्स
- सिलिन्डर बडीको दुबै छेउमा समर्पित trapezoidal स्लाइड ग्रूभहरू; थप कोष्ठक बिना चुम्बकीय रीड स्विचहरूको सजिलो असेंबली, विघटन र स्थिति परिवर्तन।
5. बिल्ट-इन अगाडि रबर बफर प्याड
-- रडको छेउमा एकीकृत बफरले प्रभाव कम्पनलाई अवशोषित गर्दछ, सञ्चालन आवाज कम गर्छ र साना फिक्स्चर र वर्कपीसहरू सुरक्षित गर्दछ।
6. विस्तारयोग्य डबल रड र समायोज्य स्ट्रोक भेरियन्टहरू
-- MDD डबल रड: बलियो एन्टी-टोर्सन प्रदर्शन, शून्य रोटरी विक्षेपन, साइड लोड अन्तर्गत स्थिर रैखिक मार्गनिर्देशन
-- MDJ समायोज्य स्ट्रोक: स्ट्रोक सीमा समायोजनको लागि रियर फाइन-ट्यूनिङ स्क्रू, चर स्थिति लम्बाइ आवश्यकताहरूको लागि लचिलो

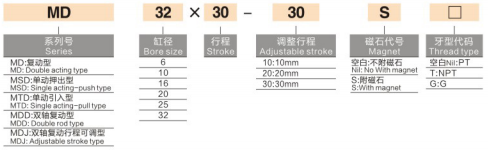

1. मोडेल 1: मानक एकल रड डबल अभिनय MD16×30S
-- MD = श्रृंखला कोड, एकल रड डबल अभिनय कम्प्याक्ट सिलिन्डर
-- 16 = बोर व्यास (मिमी)
-- ३० = आधारभूत स्ट्रोक लम्बाइ (मिमी)
-- S = निर्मित चुम्बकीय घण्टी (खाली = चुम्बक छैन)
२.मोडेल २: समायोज्य डबल रड MDJ20×20-10S
-- MDJ = पछाडि स्ट्रोक समायोजनको साथ डबल रड डबल अभिनय
-- २० = बोर साइज (मिमी)
-- 20 = स्थिर आधार स्ट्रोक
-- 10 = समायोज्य अतिरिक्त स्ट्रोक (कुल यात्रा = 20 + 10 = 30mm)
-- S = बिल्ट-इन चुम्बकीय रिंग वैकल्पिक प्रत्यय
| बोर (मिमी) |
पिस्टन क्षेत्र (मिमी²) |
०.२ एमपीए |
0.4MPa |
0.6MPa |
0.7MPa |
1.0MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
28.3 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
78.5 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
201.1 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
314.2 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
490.9 |
|
32 |
804.2 |
160.8 |
321.7 |
482.5 |
562.9 |
804.2 |
1. कोर चयन निर्णय नियमहरू
-- स्पेस प्रतिबन्ध प्राथमिकता: संकीर्ण स्थापना गुहा, घने लेआउट, बहु-कोण माउन्टिङ माग → एमडी श्रृंखला ब्लक कम्प्याक्ट सिलिन्डर छनौट गर्नुहोस्
-- लोड अवस्था स्क्रिनिङ: साइड डिफ्लेक्शन बिना शुद्ध अक्षीय प्रकाश लोड → मानक MD सिंगल रड; साइड टोर्सन / अफसेट साइड लोड अवस्थित छ → MDD डबल रड एन्टी-रोटेशन मोडेल
-- स्ट्रोक समायोजनको माग: चर स्थिति यात्रालाई राम्रो सीमा चाहिन्छ → MDJ समायोज्य स्ट्रोक डबल रड संस्करण
-- स्थिति संकेत प्रतिक्रिया: PLC स्ट्रोक पत्ता लगाउन CMSH/DMSH चुम्बकीय स्विचको साथ प्रत्यय S थप्नुहोस्
2. विशिष्ट औद्योगिक अनुप्रयोग परिदृश्यहरू
-- 3C र सेमीकन्डक्टर स्वचालन: मिनी फिक्स्चर क्ल्याम्पिङ, सामग्री पुशिङ, कम्पोनेन्ट क्रिमिङ, सटीक स्थिति स्टेशनहरू
-- सामान्य स्वचालित उपकरण: वर्कपीस अवरुद्ध, स्टेशन स्विच, सानो रैखिक पारस्परिक संयन्त्र
-- गृह उपकरण र हार्डवेयर असेंबली: सानो भाग प्रेस फिट, स्न्याप फास्टनिंग, माइक्रो ग्लु वितरण
-- प्याकेजिङ र फूड मेसिनरी: लाइट-लोड मटेरियल कन्भेइङ, उत्पादन क्ल्याम्पिङ, स्वचालित क्रमबद्ध विभाजन
SOLH MD मल्टि-डिरेक्शन फ्री माउन्ट कम्प्याक्ट सिलिन्डरले सिंगल/डबल रड, सिंगल/डबल एक्टिंग र समायोज्य स्ट्रोक MDJ भेरियन्टहरू फुल 6-साइड माउन्टिङ होलहरू, बिल्ट-इन बफर र वैकल्पिक चुम्बकीय रिंग, लाइट-लोड क्ल्याम्पिङको लागि अल्ट्रा-थिन लाइटवेट डिजाइन, सेमीकन्टिनिङ र सेमीकन्टिनिङ, इजेक्टिङ, र सेमीकन्जिङको लागि उपयुक्त छ। स्वचालन उपकरण।
