SDA श्रृंखला कम्प्याक्ट सिलिन्डर

SOLH SDA वर्ग अल्ट्रा-पातलो कम्प्याक्ट सिलिन्डर एक किफायती कम्प्याक्ट वायमेटिक एक्चुएटर हो। यसको शरीरको लम्बाइ मानक टाई रड सिलिन्डरको 1/2 ~ 1/3 मात्र हो र ठाउँ बचत गर्न इम्बेडेड स्थापनालाई समर्थन गर्दछ। माउन्टिंग आयामहरू Airtac ACQ र SMC CQ2 श्रृंखलासँग आदानप्रदानयोग्य छन्। यसले व्यापक भेरियन्टहरू प्रदान गर्दछ: डबल एक्टिंग, SSA/STA सिंगल स्प्रिङ रिटर्न, SDAD ट्विन रड, SDAJ समायोज्य स्ट्रोक र SDAS चुम्बकले सुसज्जित मोडेलहरू। दुबै छेउमा निर्मित रबर बम्परहरूले झटका अवशोषित गर्दछ र आवाज कम गर्दछ। ग्रीस-भण्डारित कम घर्षण सीलले दीर्घकालीन तेल-मुक्त सञ्चालन सक्षम गर्दछ। बोर साइज φ12 ~ 100mm, छोटो स्ट्रोक पुशिङ, क्ल्याम्पिङ र स्थितिको लागि उपयुक्त, 3C स्वचालन, प्याकेजिङ मेसिनरी र फिक्स्चरमा स्पेस-सीमित उपकरणहरूको लागत-प्रभावी समाधानको रूपमा व्यापक रूपमा लागू हुन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

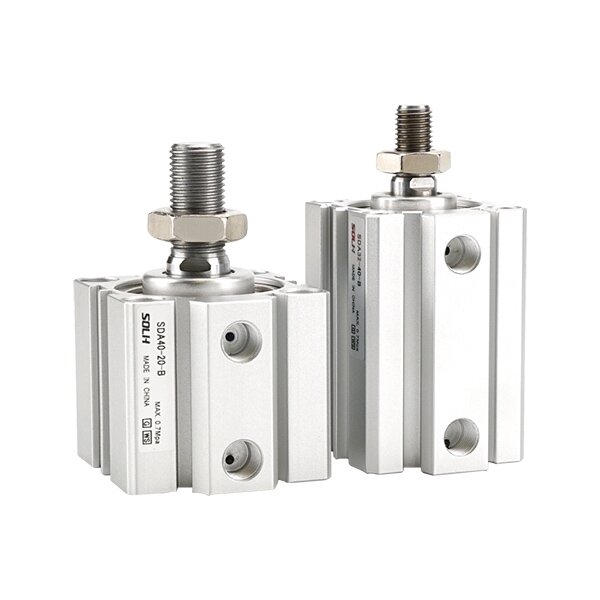

SDA श्रृंखला अल्ट्रा-पातलो कम्प्याक्ट वायवीय सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

SOLH SDA श्रृंखला वर्ग अल्ट्रा-पातलो कम्प्याक्ट सिलिन्डर, क्लासिक किफायती कम्प्याक्ट एक्चुएटर। शरीरको लम्बाइ मानक टाई रड सिलिन्डरको 1/2 ~ 1/3 मात्र। Airtac ACQ र SMC CQ2 शृङ्खलासँग आदानप्रदानयोग्य माउन्टिङ आयाम। छोटो स्ट्रोक पुशिङ, क्ल्याम्पिङ र सीमित स्थापना स्थान अन्तर्गत स्थितिको लागि उपयुक्त, 3C स्वचालन, प्याकेजिङ्ग मेसिनरी र फिक्स्चर उपकरणहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

संरचना र मुख्य विशेषताहरू

-- अल्ट्रा-पातलो वर्ग एल्युमिनियम शरीर, ठाउँ बचत गर्न एम्बेडेड स्थापना समर्थन;

-- हार्ड एनोडाइज्ड ब्यारेल, क्रोम प्लेटेड पिस्टन रड, पहिरन प्रतिरोधी र विरोधी जंग;

-- पूर्ण भेरियन्टहरू: डबल एक्टिंग, सिंगल स्प्रिङ रिटर्न, ट्विन रड, समायोज्य स्ट्रोक, चुम्बक सुसज्जित संस्करण;

-- दुबै छेउमा निर्मित रबर बम्परहरू झटका अवशोषण र आवाज घटाउनको लागि;

- ग्रीस भण्डारणको साथ कम घर्षण द्विदिशात्मक सील, तेल-रहित लामो सेवा जीवन;

-- लचिलो चुम्बकीय स्वत: स्विच स्थापनाको लागि वरपर सेन्सर ग्रूभहरू।

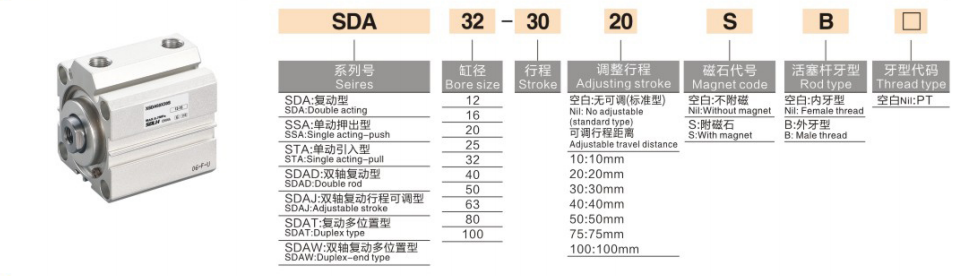

मोडेल कोडिङ नियम

1. उदाहरण: SDA20-50-S-B

-- SDA: श्रृंखला नाम; SSA = वसन्त विस्तार; STA = वसन्त फिर्ता लिने; SDAD=ट्विन रड; SDAJ = समायोज्य स्ट्रोक

-- 20: बोर साइज: 12/16/20/25/32/40/50/63/80/100 मिमी

-- ५०: स्ट्रोक लम्बाइ ५ ~ २०० मिमी

--- एस: बिल्ट-इन चुम्बक रिंग

-- -B: बाह्य धागो पिस्टन रड; खाली = आन्तरिक धागो

प्राविधिक विनिर्देशहरू

प्यारामिटर	निर्दिष्टीकरण
बोर साइज	12 ~ 100 मिमी
सञ्चालन दबाव	डबल अभिनय: 0.1 ~ 1.0MPa; एकल अभिनय: 0.2 ~ 1.0MPa
प्रमाण दबाव	1.5 MPa
तापक्रम	गैर-चुम्बक:-5~+70℃; चुम्बक संस्करण:-5~+60℃
पिस्टन गति	डबल अभिनय: 30 ~ 500mm/s; एकल अभिनय: 50 ~ 500mm/s
कुशन	स्थिर रबर बफर (कुनै एयर कुशन विकल्प छैन)
पोर्ट थ्रेड	M5 / G1/8 / G1/4 / G3/8 / G1/2
स्नेहन	तेल मुक्त सञ्चालन
स्ट्रोक सहनशीलता	≤100mm: ±1.0mm; >100mm:±1.5mm

सैद्धान्तिक थ्रस्ट र पुल फोर्स @0.5MPa (एकल रड)

बोर (मिमी)	जोर (N)	पुल (N)	बराबर तेर्सो भार (किग्रा)
12	57	49	2.8
16	101	89	5.0
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0

एक वाक्य सारांश

SOLH SDA किफायती अल्ट्रा-थिन कम्प्याक्ट वायवीय सिलिन्डर प्रशस्त भेरियन्टहरू सहित, ACQ र CQ2 सँग आदानप्रदान गर्न सकिने, स्पेस-सेभिङ स्वचालित क्ल्याम्पिङ र पुशिङ एप्लिकेसनहरूको लागि आदर्श कम लागतको सर्ट-स्ट्रोक एक्ट्युएटर।
