ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

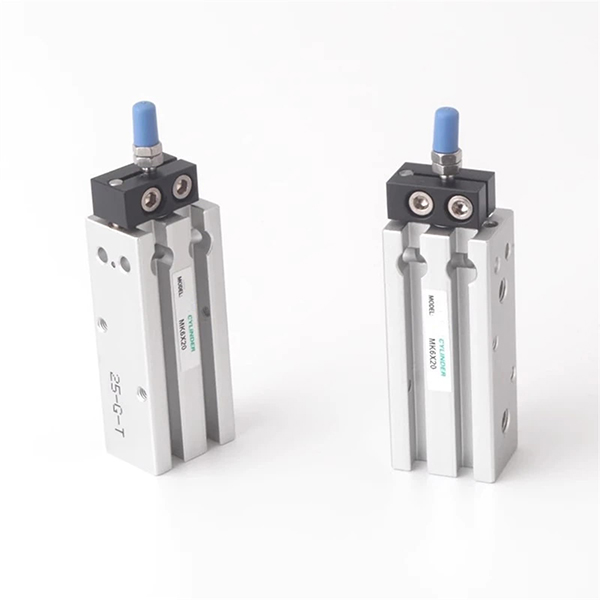

SOLH MK शृङ्खलाको पातलो बहु-माउन्ट सिलिन्डर एमडी सिलिन्डरको अपग्रेड गरिएको संस्करण हो जसमा बिल्ट-इन एन्टी-रोटेशन मेकानिजम छ। स्क्वायर बडीले अतिरिक्त कोष्ठक बिना छ-सतह स्थापनालाई समर्थन गर्दछ। एन्टी-ट्विस्ट संरचनाले पिस्टन रड रोटेशनलाई प्रतिबन्धित गर्दछ, बहु-सिलिन्डर समानान्तर स्थापनालाई सक्षम बनाउँछ, सीमित-स्पेस सटीक स्वचालनको लागि कोणीय स्थिति आवश्यकताहरूको साथ आदर्श। Airtac MD र SMC CQS श्रृंखला संग प्रत्यक्ष विनिमेय।
-- वर्ग पातलो एल्युमिनियम शरीर, एकीकृत विरोधी रोटेशन गाइड स्लट;
-- हार्ड एनोडाइज्ड ब्यारेल, क्रोम प्लेटेड पिस्टन रड, टिकाउ र हल्का वजन;
-- पूर्ण भेरियन्टहरू: MK(डबल एक्टिंग), MSK(वसन्त विस्तार), MTK(स्प्रिङ रिट्र्याक्ट), MKD(डबल रड), MKJ(डबल रड एडजस्टेबल स्ट्रोक); निर्मित चुम्बकको लागि प्रत्यय -S;
-- विरोधी रोटेशन शुद्धता ≤±0.5°, workpiece कोणीय विचलन जोगिन;
- अगाडि, पछाडि, बाँया, दायाँ, माथि, तल छेउमा माउन्ट गर्न योग्य; समर्थन पक्ष-द्वारा-साइड समानांतर विधानसभा;
-- लचिलो चुम्बकीय स्विच स्थापनाको लागि परिधि सेन्सर ग्रूभहरू।

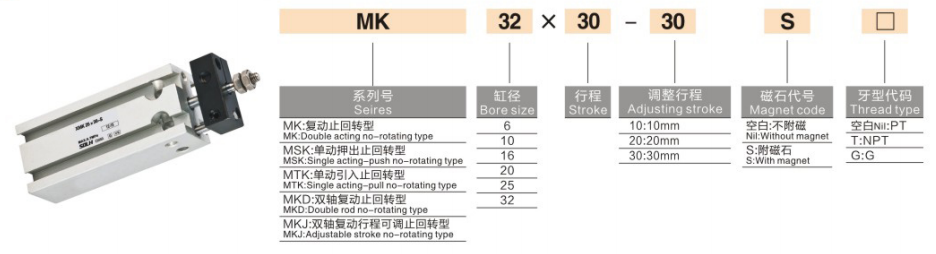

1. उदाहरण: MK20-50-S
-- MK: श्रृंखला कोड; K = विरोधी रोटेशन; D = डबल रड; J = समायोज्य स्ट्रोक
-- 20: बोर साइज: 6/10/16/20/25/32 मिमी
-- ५०: स्ट्रोक लम्बाइ ५~१०० मिमी
--- एस: बिल्ट-इन चुम्बक रिंग
|
प्यारामिटर |
निर्दिष्टीकरण |
| बोर साइज |
6,10,16,20,25,32 मिमी |
| सञ्चालन दबाव |
डबल अभिनय: 0.2 ~ 1.0MPa; एकल अभिनय: 0.15 ~ 1.0MPa |
| प्रमाण दबाव |
1.5 MPa |
| तापक्रम |
गैर-चुम्बक: -20~+70℃; चुम्बक संस्करण: 0~+60℃ |
| पिस्टन गति |
३०~५०० मिमी/सेकेन्ड |
| कुशन |
स्थिर रबर बफर प्याड |
| पोर्ट थ्रेड |
M5 (φ6~25); G1/8 (φ32) |
| स्नेहन |
तेल मुक्त सञ्चालन |
| विरोधी रोटेशन |
शुद्धता ≤±0.5° |
|
बोर (मिमी) |
जोर (N) |
पुल (N) |
|
6 |
14 |
11 |
|
10 |
39 |
31 |
|
16 |
101 |
89 |
|
20 |
157 |
141 |
|
25 |
245 |
220 |
|
32 |
402 |
362 |
-- कार्यभारको लागि न्यूनतम ५०% सुरक्षा मार्जिन भएको बोर चयन गर्नुहोस्;
- व्यावहारिक यात्रा स्ट्रोकमा 5~10mm भत्ता थप्नुहोस्; अधिकतम मानक स्ट्रोक: 100mm;
- यदि स्थिति पत्ता लगाउन आवश्यक छ भने -S मोडेल छनौट गर्नुहोस्; साइड लोड अवस्थाको लागि MKD डबल रड चयन गर्नुहोस्।

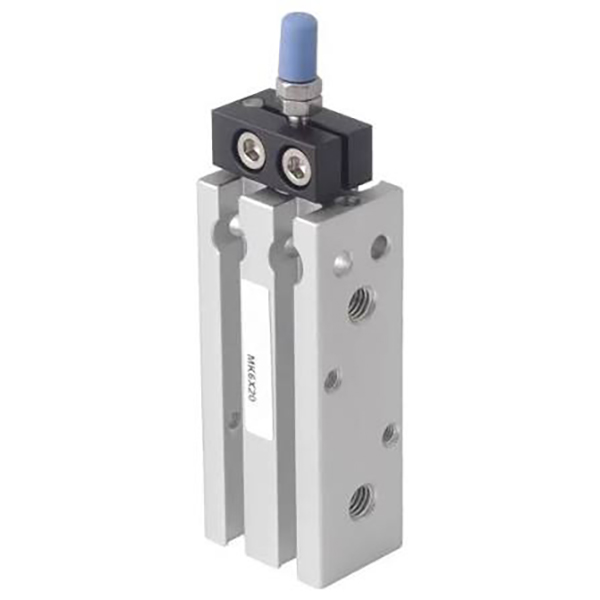

SOLH MK सिक्स-सर्फेस माउन्ट कम्प्याक्ट सिलिन्डर बिल्ट-इन एन्टी-रोटेशन मेकानिज्मले सुसज्जित, सटीक स्थितिको लागि उपयुक्त र सीमित-स्पेस स्वचालन उपकरणहरूमा कम्प्याक्ट बहु-सिलिन्डर लेआउट।
