CQS श्रृंखला कम्प्याक्ट सिलिन्डर

SOLH CQS कम्प्याक्ट पातलो सिलिन्डर SMC CQS शृङ्खलासँग आयामी रूपमा आदानप्रदानयोग्य छ र CQ2 श्रृंखलाबाट अपग्रेड गरिएको छ। वर्ग अल्ट्रा-स्लिम बडीले सीमित ठाउँमा उच्च-परिशुद्धता छोटो-स्ट्रोक कार्यहरूको लागि छोटो समग्र लम्बाइ सुविधा दिन्छ। भेरियन्टहरूमा मानक एकल रड, CQSW ट्विन रड, CQSK गैर घुमाउने रड र XB24 लामो जीवन मोडेल समावेश छन्। बिल्ट-इन चुम्बकको साथ CDQS ले चुम्बकीय स्विचहरूको बहु-साइड माउन्टिङ समर्थन गर्दछ। दुबै छेउमा स्थिर रबर बफरहरूसँग जोडिएको, 5 मिलियन चक्रसम्मको तेल-रहित सञ्चालन र सेवा जीवनको लागि कम घर्षण तेल भण्डारण सिलसँग सुसज्जित। बोर साइज φ12 ~ 25mm, सेमीकन्डक्टरको सटीक फिक्स्चर र 3C इलेक्ट्रोनिक्स उपकरणहरू पुन: फिटिङ र प्रतिस्थापनको लागि पुशिङ, क्ल्याम्पिङ र स्थितिमा व्यापक रूपमा प्रयोग गरिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

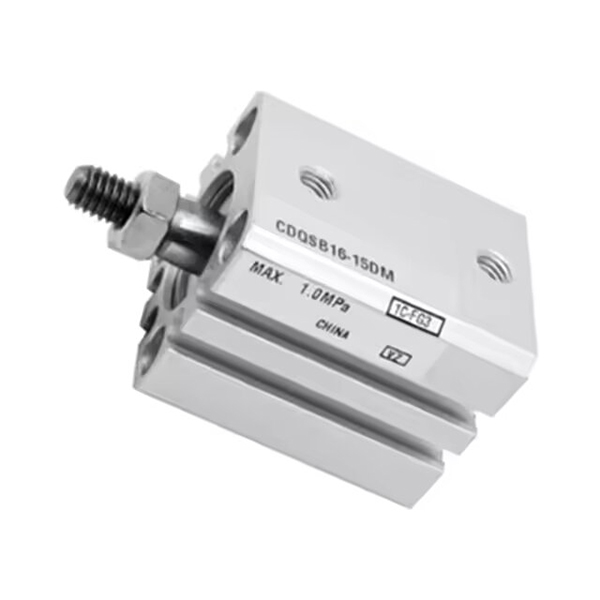

CQS श्रृंखला कम्प्याक्ट पातलो सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

SOLH CQS श्रृंखला पातलो कम्प्याक्ट सिलिन्डर SMC CQS श्रृंखलासँग आदानप्रदानयोग्य छ। सीमित स्थापना स्थान र उच्च परिशुद्धता छोटो स्ट्रोक अनुप्रयोगहरूको लागि डिजाइन गरिएको। स्क्वायर अल्ट्रा-स्लिम बडी, बोर साइज φ12~25mm, CQ2 श्रृंखलामा आधारित उच्च परिशुद्धता संस्करण। अर्धचालक, 3C इलेक्ट्रोनिक्स र क्ल्याम्पिङ, पुशिङ र स्थितिको लागि सटीक स्वचालन फिक्स्चरमा व्यापक रूपमा प्रयोग गरिन्छ।

संरचना र मुख्य विशेषताहरू

- वर्ग अल्ट्रा-पातलो शरीर, CQ2 मोडेल भन्दा छोटो समग्र लम्बाइ;

-- हार्ड एनोडाइज्ड एल्युमिनियम ब्यारेल, क्रोम प्लेटेड पिस्टन रड, उच्च कठोरता;

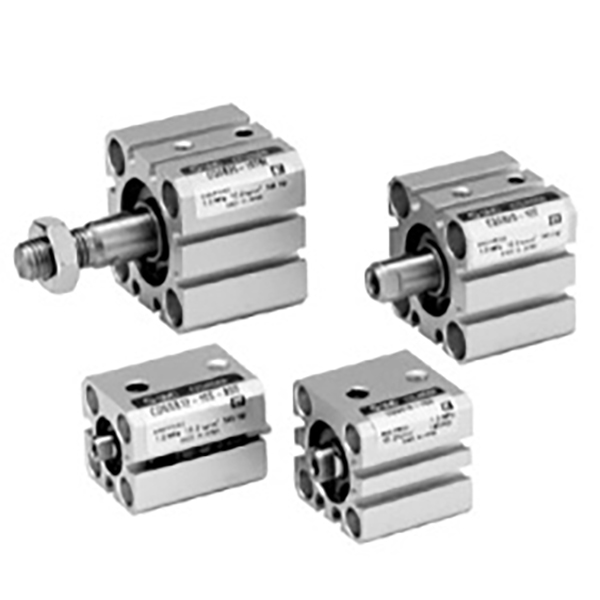

-- पूर्ण रूपहरू: मानक एकल रड, जुम्ल्याहा रड, गैर घुमाउने रड, लामो जीवन XB24 संस्करण;

-- स्थिति सेन्सर पत्ता लगाउन CDQS बिल्ट-इन चुम्बक; बहु-साइड सेन्सर स्लटहरू, सेन्सरले सिलिन्डर बाहिर फैलाउँदैन;

-- दुवै छेउमा स्थिर रबर कुशन, कुनै हावा कुशन छैन;

- तेल भण्डारको साथ कम घर्षण सील, तेल-मुक्त सञ्चालन, सेवा जीवन ≥5 मिलियन चक्र।

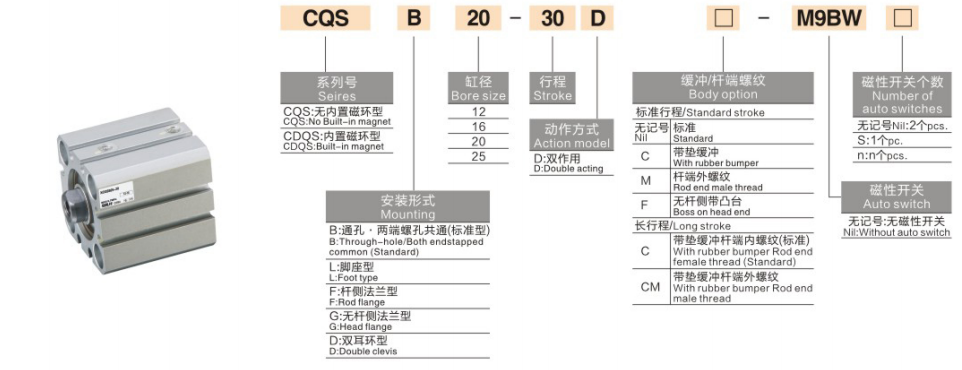

मोडेल कोडिङ नियम

1. उदाहरण: CDQSB20-50D-M9BW

-- C: निर्मित चुम्बक (CDQS); कुनै C = गैर-चुम्बकीय CQS

-- DQS: शृङ्खलाको नाम

- बी = एकल रड; W=ट्विन रड; K = गैर घुमाउने रड; KW = ट्विन एन्टी-रोटेशन रड

-- 20: बोर साइज 12/16/20/25 मिमी

-- ५०: स्ट्रोक लम्बाइ ५ ~ ३०० मिमी

-- D: नयाँ मानक संरचना

-- M9BW: चुम्बकीय स्विच विकल्प

प्राविधिक विनिर्देशहरू

प्यारामिटर	निर्दिष्टीकरण
बोर साइज	12,16,20,25 मिमी
सञ्चालन दबाव	डबल अभिनय: 0.07 ~ 1.0MPa; एकल अभिनय: 0.2 ~ 1.0MPa
प्रमाण दबाव	1.5 MPa
तापक्रम	गैर-चुम्बक:-10~+70℃; चुम्बक संस्करण:-10~+60℃
पिस्टन गति	५०~५०० मिमी/सेकेन्ड
कुशन	स्थिर रबर बफर (कुनै हावा कुशन)
पोर्ट थ्रेड	M5×0.8
स्नेहन	तेल मुक्त सञ्चालन
स्ट्रोक सहनशीलता	≤50mm: ±1.0mm; >50mm: ±1.4mm

सैद्धान्तिक थ्रस्ट एण्ड पुल फोर्स @0.5MPa

बोर (मिमी)	जोर (N)	पुल (N)	बराबर तेर्सो भार (किग्रा)
12	57	49	2.8
16	101	89	5.0
20	157	141	7.8
25	245	220	12.2

एक वाक्य सारांश

SOLH CQS अल्ट्रा-कम्प्याक्ट पातलो वायवीय सिलिन्डर धेरै संरचनात्मक भेरियन्टहरू, उच्च कठोरता र छोटो शरीर, सीमित-स्पेस 3C र सेमीकन्डक्टर स्वचालन उपकरणहरूको लागि आदर्श उच्च-परिशुद्धता छोटो-स्ट्रोक एक्चुएटर।
