CU / CDU श्रृंखला फ्री माउन्ट सिलिन्डर

SOLH CU/CDU आयताकार फ्री माउन्ट सिलिन्डरले बहु-सतह माउन्टिंग प्वालहरूको साथ अल्ट्रा-थिन ब्लक संरचना सुविधा दिन्छ, उपकरण ठाउँ बचत गर्न कोष्ठक बिना बहु-कोण प्रत्यक्ष स्थापना सक्षम पार्दै। पूर्ण भेरियन्टहरूमा गैर-चुम्बकीय CU, चुम्बकले सुसज्जित CDU, CDUK गैर-घुमाउने रड र CDUW डबल निर्देशित रड मोडेलहरू समावेश छन्। बोर साइज φ6 ~ 32mm, एकल/डबल एक्टिंग प्रकारहरूमा उपलब्ध छ र निरन्तर तेल-रहित सञ्चालनको लागि दुवै छेउमा स्थिर रबर बफरहरू। CDU शृङ्खला CMSH र DMSH चुम्बकीय स्विचहरूसँग स्थिति पत्ता लगाउन मिल्दो छ र आंशिक साइड लोडलाई सहन सक्छ। 3C र सेमीकन्डक्टर जिगहरू, स्वचालन स्टपरहरू, लाइट क्ल्याम्पिङ स्थिति र कम्प्याक्ट स्वचालित उपकरणहरूको लागि सानो प्रेस-फिट संयन्त्रहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

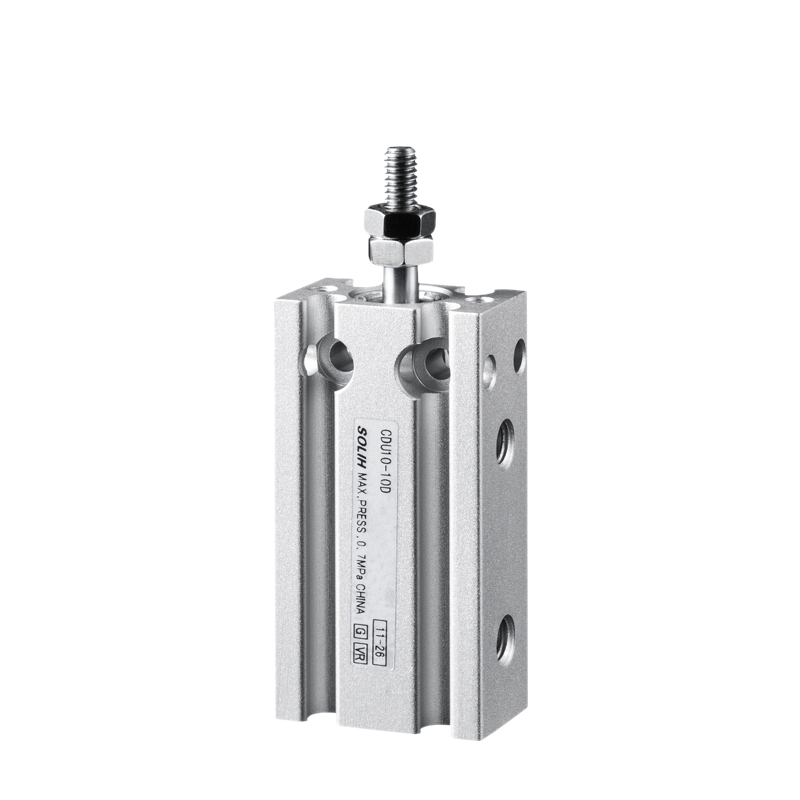

CU / CDU श्रृंखला फ्री माउन्ट सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

SOLH CU/CDU श्रृंखला आयताकार ब्लक फ्री माउन्ट सिलिन्डर। बहु-सतह माउन्टिंग प्वालहरूले कोष्ठक बिना कुनै पनि अभिमुखीकरणमा प्रत्यक्ष स्थापना सक्षम गर्दछ। अल्ट्रा-पातलो कम्प्याक्ट डिजाइन व्यापक रूपमा लाइट-लोड पुशिङ, क्ल्याम्पिङ र सीमित स्थापना ठाउँको साथ स्वचालन उपकरणहरूमा स्थितिको लागि प्रयोग गरिन्छ।

श्रृंखला भेरियन्टहरू

मोडेल	सुविधा	आवेदन
CU	चुम्बक रिंग बिना, चुम्बकीय स्विचहरू फिट गर्न सक्दैन	स्थिति प्रतिक्रिया बिना लागत-संवेदनशील परियोजनाहरू
CDU	बिल्ट-इन चुम्बक, समर्थन CMSH/DMSH चुम्बकीय सेन्सर	विस्तार / फिर्ता स्थान पत्ता लगाउन आवश्यक छ
CUK/CDUK	गैर घुमाउने पिस्टन रड	Workpiece कोण निश्चित हुनुपर्छ, शाफ्ट रोटेशन रोक्न
CUW/CDUW	ट्विन पिस्टन रड, एकीकृत गाइड, एन्टी-टर्सन	साइड लोड र अफसेट बल संग आवेदन

कोर फाइदाहरू

- बहु-दिशा माउन्टिंग: तल, छेउ वा अन्तिम अनुहारबाट स्थापना गर्नुहोस्, माउन्टिङ कोष्ठक बचत गर्नुहोस्;

-- स्लिम आयताकार शरीर, मानक टाई रड सिलिन्डर भन्दा 40% पातलो;

- बहु संरचनाहरू: मानक एकल रड, एन्टी-रोटेशन रड, डबल निर्देशित रड;

- समायोज्य सेन्सर स्लटहरूको साथ निर्मित चुम्बक संस्करण (CDU);

- स्व-स्नेहन असर, तेल-रहित निरन्तर सञ्चालन;

- प्रभाव र आवाज कम गर्न स्थिर रबर बफर प्याड।

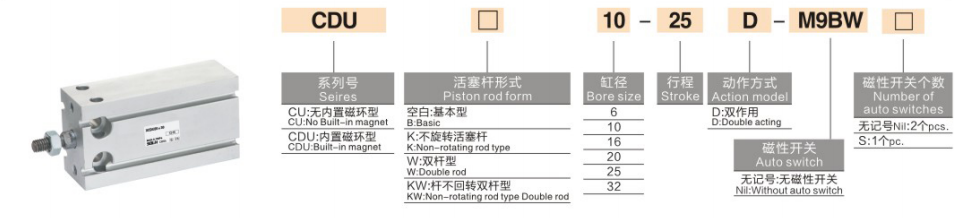

मोडेल कोडिङ नियम

1. उदाहरण: CDU16×30S

-- CDU: शृङ्खलाको नाम, C=बिल्ट-इन चुम्बक; K = गैर घुमाउने रड; W = डबल रड

--16: बोर साइज (मिमी): 6,10,16,20,25,32

-- ३०: स्ट्रोक लम्बाइ (मिमी)

-- S: मानक विनिर्देश

प्राविधिक विनिर्देशहरू

प्यारामिटर	निर्दिष्टीकरण
बोर साइज	6,10,16,20,25,32 मिमी
मानक स्ट्रोक	5~60mm
अभिनय प्रकार	डबल अभिनय (पूर्वनिर्धारित); एकल अभिनय वसन्त फिर्ता / बाहिर विस्तार
सञ्चालन दबाव	डबल अभिनय: 0.05 ~ 0.7MPa; एकल अभिनय: 0.15 ~ 0.7MPa
प्रमाण दबाव	१.०५ एमपीए
तापक्रम	-10 ~ 60 ℃ (हावामा बरफ छैन)
पिस्टन गति	५०~५०० मिमी/सेकेन्ड
कुशन	दुबै छेउमा स्थिर रबर बफर
पोर्ट थ्रेड	M5×0.8 (φ6/10); PT1/8 (φ16~32)
स्नेहन	तेल मुक्त सञ्चालन

सैद्धान्तिक जोर र पुल बल (N)

बोर (मिमी)	थ्रस्ट/पुल एरिया	०.२ एमपीए	0.4MPa	0.6MPa	0.7MPa
6	२८.३ / २५.४	५.७ / ५.१	११.३ / १०.२	१७.० / १५.२	१९.८ / १७.८
10	७८.५ / ७०.७	१५.७ / १४.१	३१.४ / २८.३	४७.१ / ४२.४	५४.९ / ४९.५
16	२०१.१ / १८१.०	४०.२ / ३६.२	80.4 / 72.4	120.7 / 108.6	140.8 / 126.7
20	३१४.२ / २८२.७	६२.८ / ५६.५	१२५.७ / ११३.१	१८८.५ / १६९.६	219.9 / 197.9
25	४९०.९ / ४५२.४	९८.२ / ९०.५	१९६.४ / १८१.०	२९४.५ / २७१.४	३४३.६ / ३१६.७
32	८०४.२ / ७५४.८	१६०.८ / १५१.०	३२१.७ / ३०१.९	४८२.५ / ४५२.९	५६२.९ / ५२८.४

सामान्य अनुप्रयोगहरू

-- 3C र अर्धचालक माइक्रो जिग, स्टपर, प्रेस फिटिंग;

- सामान्य स्वचालन क्ल्याम्पिंग, स्थिति र सामग्री स्विचिंग;

-- गृह उपकरण र हार्डवेयर विधानसभा; प्याकेजिङ प्रकाश लोड क्रमबद्ध उपकरण।

एक वाक्य सारांश

SOLH CU/CDU आयताकार फ्री माउन्ट वायमेटिक सिलिन्डरले बहु-कोण कोष्ठक रहित स्थापनालाई समर्थन गर्दछ, गैर-घुमाउने र डबल गाईडेड रड भेरियन्टहरूको साथ, सर्ट-स्ट्रोक लाइट-ड्युटी स्वचालन स्थिति र क्ल्याम्पिंगको लागि व्यापक रूपमा प्रयोग गरिन्छ।
