CQM श्रृंखला कम्प्याक्ट सिलिन्डर/गाइड रड प्रकार

SOLH CQM उच्च-कठोरता निर्देशित पातलो सिलिन्डर SMC CQM/CDQM सँग आदानप्रदानयोग्य छ। एकीकृत समानान्तर डबल गाइड रडको साथ CQ2 पातलो सिलिन्डर संरचनामा निर्मित, यसले CQ2 जस्तै शरीरको लम्बाइ कायम राख्छ र बाह्य गाइडहरूको आवश्यकतालाई हटाउँछ। यसको पार्श्व लोड प्रतिरोध मानक CQ2 सिलिन्डरहरू भन्दा 2~ 4 गुणा बढी छ, पिस्टन रड रोटेशन सहिष्णुता ≤±0.2° संग। भेरियन्टहरूमा गैर-चुम्बकीय CQM, चुम्बकले सुसज्जित CDQM र CQM-XB24 लामो सेवा जीवन मोडेल समावेश छ। दुबै छेउमा रबर बम्परहरू लगाइएको र तेल-रहित सञ्चालनलाई समर्थन गर्दछ। बोर साइज φ12 ~ 100mm, CQ2/CQS सँग मिल्दो माउन्टिङ आयामहरू। इलेक्ट्रोनिक्स असेंबली स्वचालनमा अफसेट लोडको साथ छोटो-स्ट्रोक सटीक पुशिंग र फिक्स्चर क्ल्याम्पिंगको लागि आदर्श।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

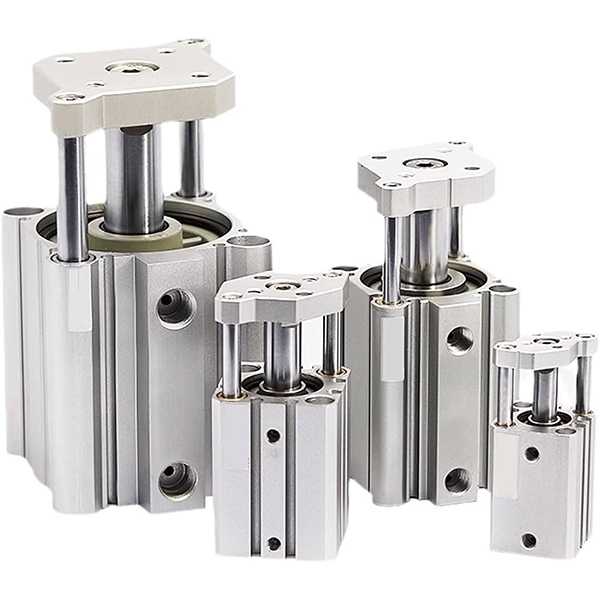

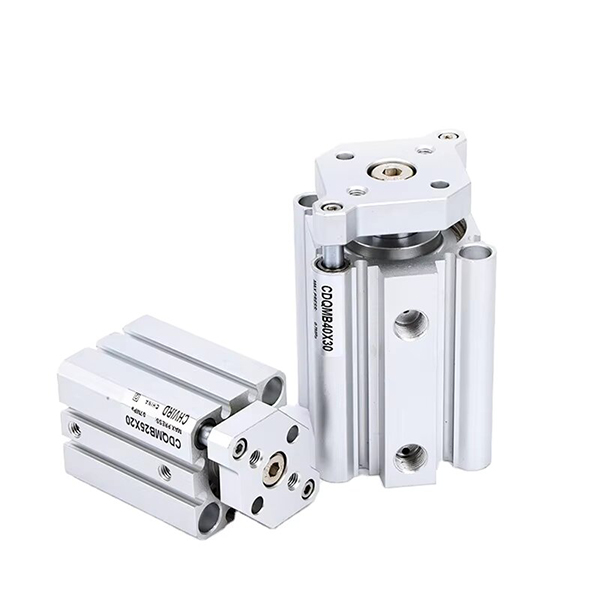

CQM श्रृंखला निर्देशित पातलो वायवीय सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

SOLH CQM श्रृंखला उच्च कठोरता निर्देशित पातलो सिलिन्डर, आयातित CQM/CDQM सँग विनिमेय। CQ2 पातलो सिलिन्डर संरचनामा आधारित निर्मित डबल गाइड रड। पार्श्व लोड प्रतिरोध र विरोधी रोटेशन प्रदर्शनमा ठूलो सुधार गर्दछ। CQ2 जस्तै शरीरको लम्बाइ, कुनै अतिरिक्त बाह्य गाइड आवश्यक पर्दैन। CQ2/CQS सँग मिल्दो माउन्टिङ साइज, सटीक स्थिति, क्ल्याम्पिङ र साइड लोडको साथ पुशिङका लागि व्यापक रूपमा प्रयोग गरिन्छ।

संरचना र मुख्य विशेषताहरू

-- एकीकृत पातलो सिलिन्डर बडी + समानान्तर डबल गाइड रडहरू, अगाडिको छेउमा लोड माउन्टिंग प्लेट;

-- हार्ड एनोडाइज्ड एल्युमिनियम ब्यारेल, क्रोम प्लेटेड पिस्टन रड र गाइड रडहरू;

-- भेरियन्टहरू: CQM (गैर-चुम्बकीय), CDQM (चुम्बक सुसज्जित), CQM-XB24 लामो जीवन संस्करण;

- पार्श्व लोड क्षमता 2 ~ 4 गुणा मानक CQ2 सिलिन्डर भन्दा बढी, रोटेशन सहिष्णुता ≤±0.2°;

-- दुबै छेउमा मानक रबर बफर, कुनै हावा कुशन विकल्प छैन;

-- CDQM चुम्बकीय स्विच पत्ता लगाउनको लागि निर्मित चुम्बक, लचिलो सेन्सर स्थापना।

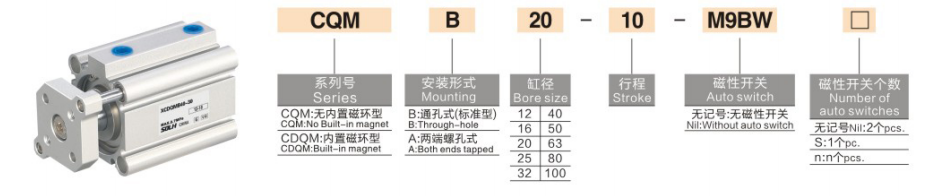

मोडेल कोडिङ नियम

1. उदाहरण: CDQMB20-50-M9B

-- C: निर्मित चुम्बक (CDQM); खाली = गैर-चुम्बकीय (CQM)

-- DQM: निर्देशित पातलो सिलिन्डरको लागि श्रृंखला कोड

- B/A: माउन्टिंग प्रकार; B = प्वाल मार्फत; A = अन्त ट्याप गरिएको प्वाल

-- 20: बोर साइज: 12/16/20/25/32/40/50/63/80/100 मिमी

-- ५०: स्ट्रोक लम्बाइ ५~१०० मिमी

-- M9B: चुम्बकीय स्विच विकल्प

प्राविधिक विनिर्देशहरू

प्यारामिटर	निर्दिष्टीकरण
बोर साइज	12 ~ 100 मिमी
सञ्चालन दबाव	0.1~1.0MPa; φ12/16 मिनेट 0.12MPa
प्रमाण दबाव	1.5 MPa
तापक्रम	गैर-चुम्बक:-10~+70℃; चुम्बक संस्करण:-10~+60℃
पिस्टन गति	५०~५०० मिमी/सेकेन्ड
कुशन	रबर बम्पर (हावा कुशन छैन)
पोर्ट थ्रेड	M5 / G1/8 / G1/4 / G3/8 / G1/2
स्नेहन	तेल मुक्त सञ्चालन
स्ट्रोक सहनशीलता	≤50mm:±0.5mm; >50mm: ±1.0mm

सैद्धान्तिक थ्रस्ट र पुल फोर्स र अधिकतम पार्श्व लोड @0.5MPa

बोर (मिमी)	जोर (N)	पुल (N)	अधिकतम स्वीकार्य पार्श्व लोड (N)
12	57	49	120
16	101	89	200
20	157	141	350
25	245	220	500
32	402	362	800
40	628	565	1200
50	981	882	1800

एक वाक्य सारांश

SOLH CQM श्रृंखला एकीकृत डबल गाइड रड पातलो वायवीय सिलिन्डर उत्कृष्ट एन्टी-ट्विस्ट र उच्च पार्श्व लोड क्षमताको साथ, स्वचालन क्ल्याम्पिङ र स्थिति अनुप्रयोगहरूको लागि मानक CQ2 सिलिन्डर प्रतिस्थापन गर्न उत्तम सटीक एक्चुएटर।
