फिटिंग श्रृंखला

SOLH KQ2E बल्कहेड युनियन एक प्यानल माउन्ट वायमेटिक एक-टच फिटिंग SMC KQ2E सँग आदानप्रदान गर्न सकिने छ। उपकरण प्यानलहरू, नियन्त्रण क्याबिनेटहरू र क्लिनरूम विभाजनहरूबाट गुजरने वायवीय रेखाहरूको लागि डिजाइन गरिएको। यसमा तीनवटा संरचनात्मक भेरियन्टहरू छन्: मानक डुअल-ट्यूब बल्कहेड, कम्प्याक्ट जे मिनी बल्कहेड र महिला-थ्रेड-टू-ट्यूब बल्कहेड। सुरक्षित प्यानल फिक्सिङको लागि निकल-प्लेटेड ब्रास लक नटले सुसज्जित, कम दबाव ड्रप, कम्प्रेस्ड हावा र भ्याकुम प्रणालीहरूलाई समर्थन गर्दछ, स्वचालन मेसिनरीका लागि PU, नायलन र PTFE ट्युबिङसँग उपयुक्त।

SOLH KQ2U र KQ2UD KQ2 वायवीय फिटिंग परिवार भित्र Y-शैली मल्टि-पोर्ट पुश-इन मेनिफोल्ड कनेक्टरहरू हुन्, SMC KQ2U / KQ2UD को लागि प्रत्यक्ष प्रतिस्थापन। KQ2U एक 1-इन 2-आउट Y स्प्लिटर हो, र KQ2UD एक कम्प्याक्ट 1-इन 4-आउट एयर वितरक हो। पुरुष थ्रेड, बराबर-व्यास र घटाउने संस्करणहरूमा उपलब्ध छ। PBT बडी र एनबीआर सिलिङ्गको साथ निर्मित, यी द्रुत पुश फिटिङहरूले कम्प्रेस्ड हावा र भ्याकुम प्रणाली दुवैलाई समर्थन गर्दछ। भ्याकुम कप एरे, बहु-सिलिन्डर स्वचालन फिक्स्चर, 3C र प्याकेजिङ्ग मेसिनरीका लागि केन्द्रीकृत हावा आपूर्तिको लागि व्यापक रूपमा प्रयोग गरिन्छ।

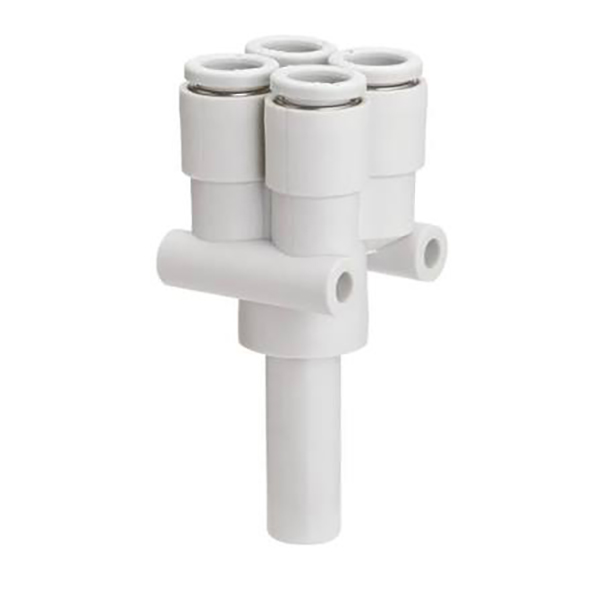

SOLH KQ2X र KQ2XD शृङ्खलाले SMC KQ2X/KQ2XD सँग आदानप्रदान गर्न सकिने बहु-मार्ग पुश-इन वायवीय स्प्लिटरहरू घटाउँदैछ। KQ2X Y-प्रकार 1-to-2 घटाउने शाखा कनेक्टर हो; KQ2XD क्रस स्टाइल 1-इन 4-आउट मेनिफोल्ड फिटिंग हो। PBT बडी र NBR सिलहरू, समर्थन भ्याकुम र कम्प्रेस्ड एयर सेवा, PU र PA नायलॉन ट्युबिङसँग मिल्दो निर्मित। कम्प्याक्ट स्वचालन फिक्स्चर, बहु-सक्शन कप भ्याकुम वितरण र रोबोटिक अन्त प्रभावकर्ता एयर पाइपिंगको लागि डिजाइन गरिएको।

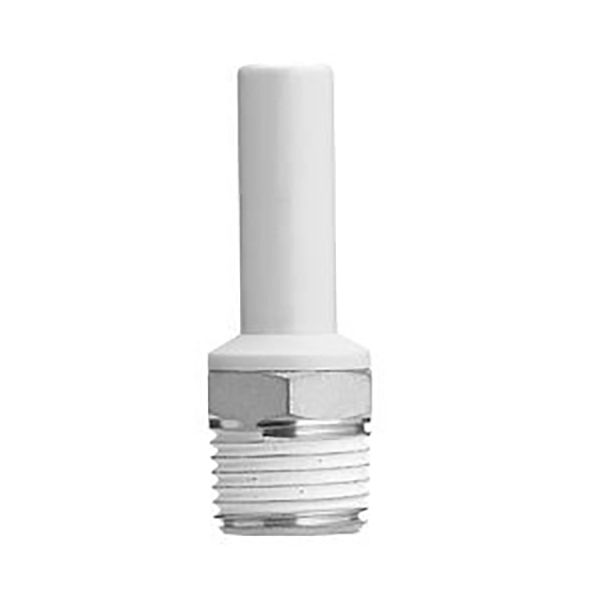

KQ2N स्टेम-शैली स्ट्रेट पुश-इन फिटिंगहरू SMC KQ2N श्रृंखलाको लागि ड्रप-इन प्रतिस्थापनको रूपमा इन्जिनियर गरिएका एक-टच वायवीय कनेक्टरहरू हुन्। पुरुष थ्रेड, समान-व्यास स्टेम र स्टेम भेरियन्टहरू घटाउँदै, यी फिटिंगहरूले PU र PA ट्युबिङका लागि द्रुत उपकरण-रहित ट्यूब असेंबली समर्थन गर्दछ। दुबै संकुचित हावा र भ्याकुम पाइपलाइनहरू स्वचालन उपकरणहरू, रोबोटिक ह्यान्डलिङ र वायमेटिक फिक्स्चर अनुप्रयोगहरूको लागि उपयुक्त। निकेल-प्लेटेड ब्रास थ्रेडहरूसँग जोडिएको PBT शरीरले 0 ℃ ~ 60 ℃ कार्य तापमान भित्र स्थिर सील प्रदान गर्दछ।

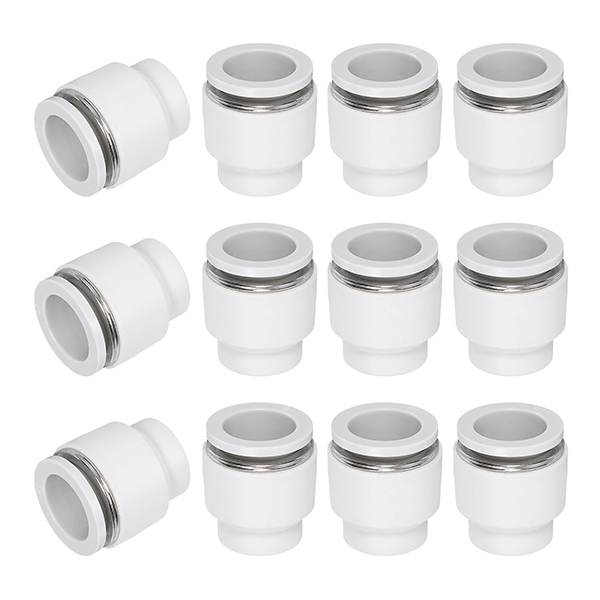

KQ2C पुश-इन क्यापहरू SOLH KQ2 एक-टच वायवीय फिटिंगहरूका लागि समर्पित ट्यूब प्लगहरू हुन्, जसलाई SMC KQ2C को ड्रप-इन विकल्पको रूपमा इन्जिनियर गरिएको छ। उपकरण-रहित सम्मिलन सुविधा सहित, क्याप्सहरू भ्याकुम र कम्प्रेस्ड एयर सर्किटहरू दुवैको लागि भरपर्दो सील प्राप्त गर्न प्रयोग नगरिएका पुश-इन पोर्टहरूमा लक हुन्छन्। PBT बडी र NBR सीलिङ रिङसँग निर्मित, तिनीहरूले Φ2 देखि Φ16 सम्मको साइजहरू कभर गर्छन्। स्वचालन मेसिनरी, भल्भ टापुहरू र भ्याकुम प्रणालीहरूमा उपकरणहरू कमिसन, मेनिफोल्ड स्पेयर पोर्ट बन्द र अस्थायी सर्किट अलगावको लागि व्यापक रूपमा प्रयोग गरिन्छ।

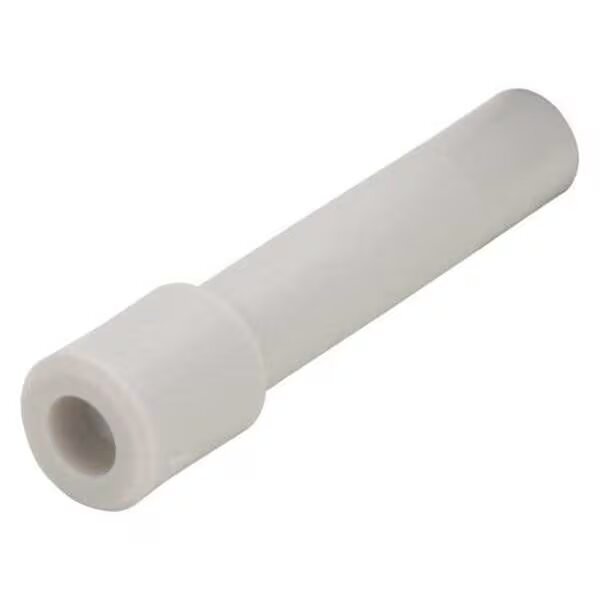

KQ2P पुश-इन प्लग SOLH KQ2 एक-टच वायवीय फिटिंगहरूको लागि समर्पित ट्यूब स्टपर हो, SMC KQ2P सँग आदानप्रदान गर्न सकिन्छ। यसलाई अस्थायी वा स्थायी सील र दबाब परीक्षणको लागि सिधै फिटिंग ट्यूब पोर्टहरूमा सम्मिलित गरिन्छ। PBT+PP बडी र NBR तेल-प्रतिरोधी सिलबाट बनेको, यसले भ्याकुम र कम्प्रेस्ड हावा प्रणालीहरूमा -5℃~+60℃ भित्र काम गर्छ। KQ2C बाहिरी सुरक्षात्मक टोपीको विपरीत, KQ2P ले आन्तरिक हावा मार्गलाई बन्द गर्छ। पुन: प्रयोज्य र कम्प्याक्ट, स्वचालन वायमेटिक सर्किटहरूमा निष्क्रिय पोर्ट अवरुद्धको लागि व्यापक रूपमा अपनाइयो।

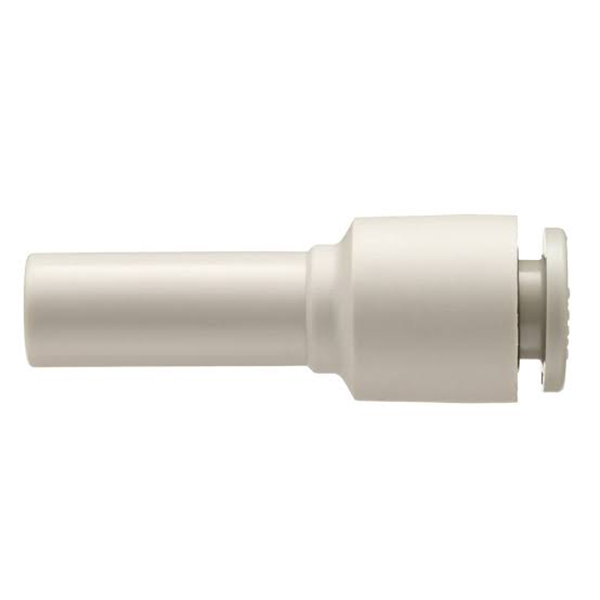

KQ2R रिड्यूसर स्ट्रेट पुश-इन फिटिंग KQ2-श्रृंखलाको फरक-व्यास ट्यूब कपलर हो, जुन SMC KQ2R को लागि ड्रप-इन प्रतिस्थापनको रूपमा बनाइएको छ। दुबै छेउमा फरक बाहिरी व्यास भएका दुई एयर ट्यूबहरू जडान गर्न मानक एक-टच पोर्टहरू छन्। यसको चिकनी टेपर्ड आन्तरिक मार्गले छुट्टै फिटिंगहरू संयोजन गर्नु भन्दा कम दबाव ड्रप प्रदान गर्दछ। PBT बडी, SUS304 स्टेनलेस स्टील ग्रिपिङ रिंग र NBR सिलको साथ निर्मित, यसले -5 ℃ देखि +60 ℃ सम्म कम्प्रेस्ड हावा र भ्याकुम सेवा समर्थन गर्दछ। बहु आकारहरू कभर Φ2~Φ16 ट्यूब ट्रान्जिसनहरू, सामान्यतया वायमेटिक सर्किट परिमार्जन र स्वचालन मेसिनरीमा भ्याकुम लाइन व्यास रूपान्तरणको लागि प्रयोग गरिन्छ।

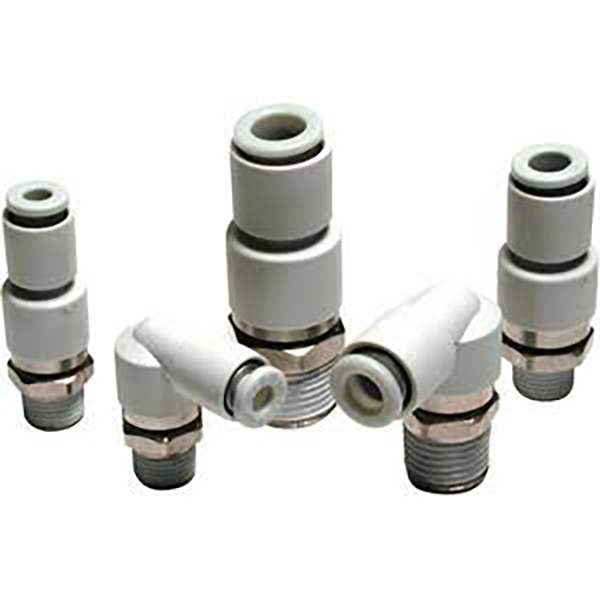

SOLH KS / KX घुमाउरो रोटरी पुश-इन फिटिंगहरू, कम-टोर्क वायवीय रोटरी युनियन रोबोट नाडी र रोटरी टेबलहरूको लागि। कम-स्पीड दोलनको लागि KS एकल असर, उच्च-गति निरन्तर रोटेशनको लागि KX दोहोरो असर। कपर-फ्री निकल प्लेटेड बिल्ड, भ्याकुम मिल्दो, एन्टी-ट्यांगल डिजाइन। रिच टेक्नोलोजी द्वारा मास स्टक गरिएको, व्यापक रूपमा स्वचालन, खाना र अर्धचालक परियोजनाहरूमा SMC बराबर रोटरी फिटिंगहरू रूपमा अपनाइन्छ।

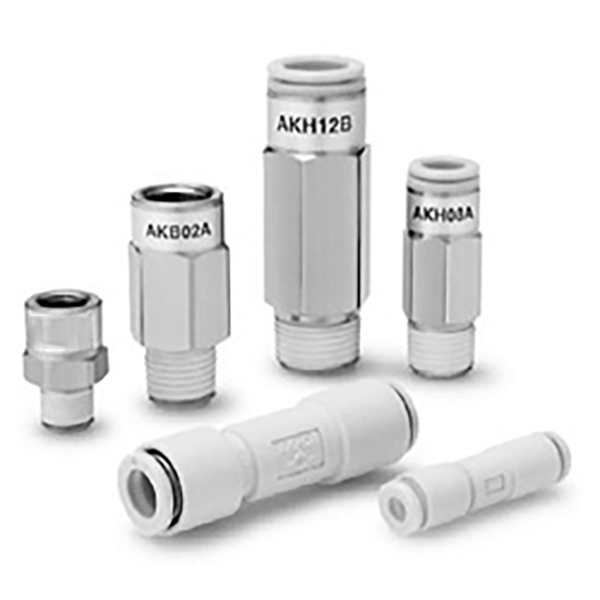

SOLH AKH / AKB स्लीभ-प्रकार द्रुत-जडान चेक भल्भ, एकीकृत वायवीय एकतर्फी भल्भ पुश-इन फिटिंगको साथ संयुक्त। भ्याकुम एन्टि-ब्याकफ्लो र सिलिन्डर दबाब होल्डिंगको लागि अल्ट्रा-लो 5kPa क्र्याकिंग दबाव। डुअल ट्यूब जडानको लागि AKH, पोर्ट सुरक्षाको लागि AKB थ्रेडेड स्लिभ। SUS304 जबड़े भएको PBT शरीर, भ्याकुम जेनरेटर सर्किटहरूमा व्यापक रूपमा प्रयोग गरिन्छ। रिचले भरपर्दो वायवीय ब्याकफ्लो स्टप कम्पोनेन्टको रूपमा स्टक गरिएको नन रिटर्न भल्भहरू आपूर्ति गर्दछ।
