KQ2N श्रृंखला सीधा पुश-इन फिटिंग

KQ2N स्टेम-शैली स्ट्रेट पुश-इन फिटिंगहरू SMC KQ2N श्रृंखलाको लागि ड्रप-इन प्रतिस्थापनको रूपमा इन्जिनियर गरिएका एक-टच वायवीय कनेक्टरहरू हुन्। पुरुष थ्रेड, समान-व्यास स्टेम र स्टेम भेरियन्टहरू घटाउँदै, यी फिटिंगहरूले PU र PA ट्युबिङका लागि द्रुत उपकरण-रहित ट्यूब असेंबली समर्थन गर्दछ। दुबै संकुचित हावा र भ्याकुम पाइपलाइनहरू स्वचालन उपकरणहरू, रोबोटिक ह्यान्डलिङ र वायमेटिक फिक्स्चर अनुप्रयोगहरूको लागि उपयुक्त। निकेल-प्लेटेड ब्रास थ्रेडहरूसँग जोडिएको PBT शरीरले 0 ℃ ~ 60 ℃ कार्य तापमान भित्र स्थिर सील प्रदान गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

SOLH KQ2N श्रृंखला सीधा पुश-इन फिटिंग | स्टेम प्रकार वायवीय सीधा कनेक्टर

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | SMC KQ2N समतुल्य स्टेम स्ट्रेट वन-टच फिटिंग

1. उत्पादन अवलोकन

KQ2N एक स्टेम-शैली सीधा वायवीय फिटिंग हो। एउटा छेउ पुरुष धागो वा स्टेम हो, अर्को छेउले PU/PA एयर ट्युबिङ स्वीकार गर्दछ। यो SMC KQ2N श्रृंखला एक-टच फिटिंग को लागी प्रत्यक्ष प्रतिस्थापन हो। वायवीय सर्किट र भ्याकुम पाइपलाइनहरूमा व्यापक रूपमा प्रयोग गरिन्छ। उपकरण-रहित स्थापना, सजिलै ट्युबिङ घुसाउन वा हटाउन रिलीज कलर थिच्नुहोस्।

चार संरचनात्मक प्रकारहरू उपलब्ध छन्:

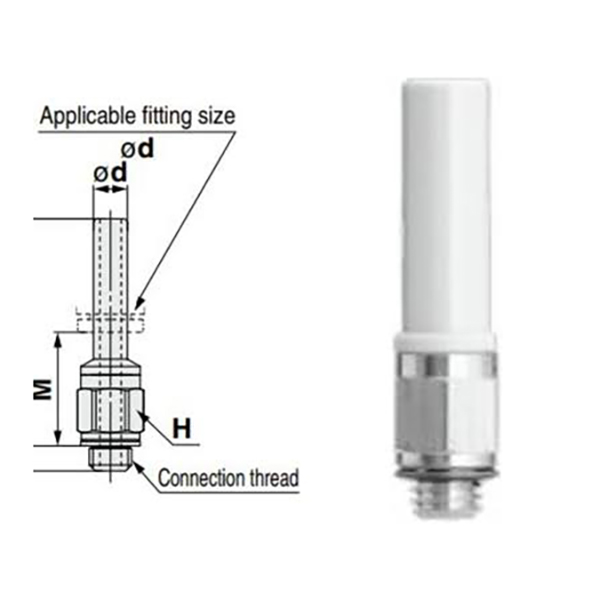

पुरुष थ्रेड स्टेम प्रकार (M थ्रेड: M5)

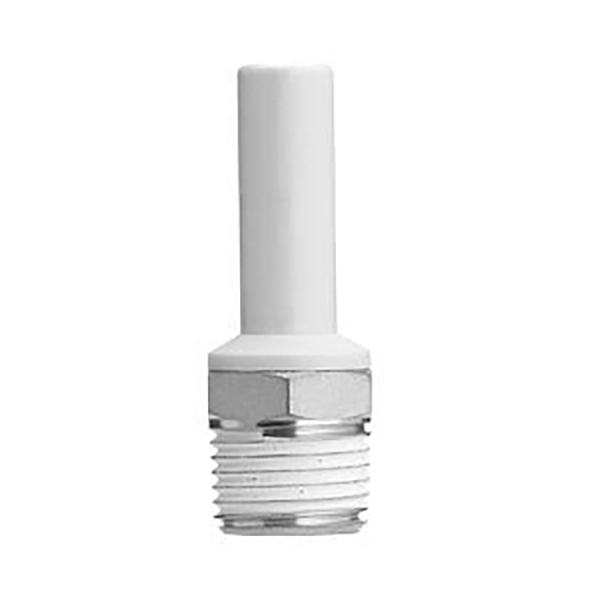

पुरुष थ्रेड स्टेम प्रकार (इम्पेरियल टेपर आर थ्रेड: 1/8,1/4,3/8)

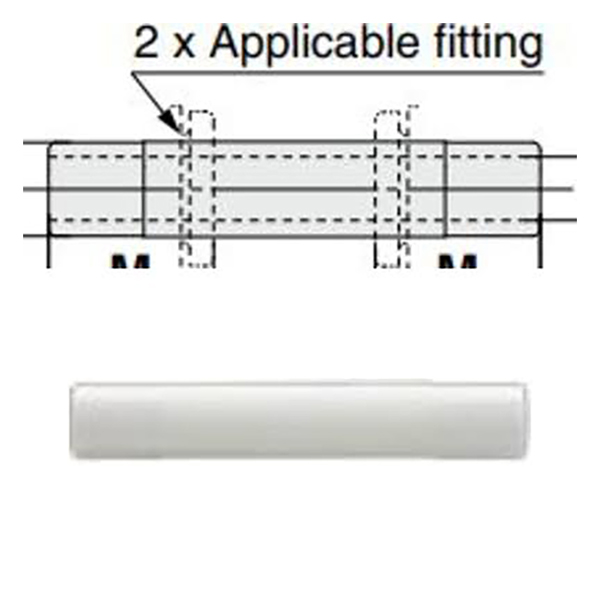

• समान व्यास स्टेम सीधा (-99 प्रत्यय): एउटै OD स्टेम संग दुवै छेउ

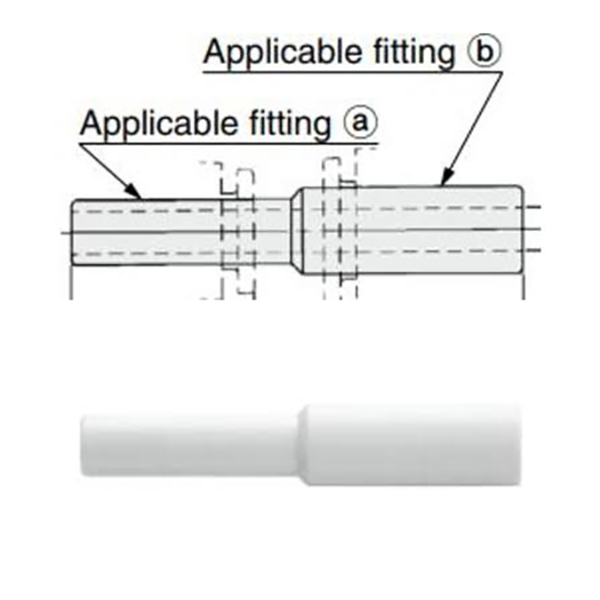

• स्टेम सीधा फिटिंग घटाउँदै: आकार संक्रमणको लागि फरक बाहिरी व्यास भएका दुई काण्डहरू

2. मोडेल कोड स्पष्टीकरण

उदाहरण: KQ2N04-M5

• KQ2N: श्रृंखला कोड, स्टेम प्रकार सीधा फिटिंग

• ०४: पुश-इन साइडमा ट्यूब बाहिरी व्यास Φ4mm

• M5 / 01S / 02S: पुरुष थ्रेड विनिर्देश

• -९९: बराबर व्यास स्टेम सीधा फिटिंग

• 04-06: स्टेम फिटिंग घटाउँदै, ①Φ4 → ②Φ६

कोड खण्ड	विवरण
KQ2N	श्रृंखला कोड: स्टेम प्रकार सीधा पुश-इन फिटिंग
०४/०६/०८/१०/१२/१६	ट्यूब बाहिरी व्यास ΦD (मिमी)
M5	मेट्रिक पुरुष थ्रेड M5×0.8
01S/02S/03S	इम्पेरियल आर टेपर थ्रेड: R1/8, R1/4, R3/8
-९९	समान व्यास स्टेम सीधा फिटिंग, दुबै छेउ एउटै OD
दोहोरो अंकहरू जस्तै ०४-०६	स्टेम फिटिंग घटाउँदै: ① इनलेट OD, ② आउटलेट OD

3. प्रमुख प्राविधिक विशिष्टताहरू

वस्तु	प्यारामिटर
लागू ट्युबिङ	पु polyurethane ट्यूब, PA नायलॉन ट्यूब
सञ्चालन दबाव	0 ~ 1.0MPa, भ्याकुम नकारात्मक दबाव सर्किट संग उपयुक्त
सञ्चालन तापमान	0 ℃ ~ +60 ℃
शारीरिक सामग्री	प्लास्टिक शरीर; निकल प्लेटेड पीतल थ्रेडेड भाग, जंग प्रतिरोधी
सील प्रदर्शन	उत्कृष्ट थ्रेड सील
जडान विधि	पुश-इन; ट्यूब अलग गर्न प्रेस विज्ञप्ति कलर

4. पूर्ण मोडेल सूची

4.1 मेट्रिक M पुरुष थ्रेड संस्करण

मोडेल	थ्रेड	ट्यूब ΦD
KQ2N04-M5	M5×0.8	Φ4
KQ2N06-M5	M5×0.8	Φ६

4.2 इम्पेरियल आर टेपर पुरुष थ्रेड संस्करण

मोडेल	थ्रेड आर	ट्यूब ΦD
KQ2N04-01S	R1/8	Φ4
KQ2N06-01S	R1/8	Φ६
KQ2N06-02S	R1/4	Φ६
KQ2N08-02S	R1/4	Φ८
KQ2N08-03S	R3/8	Φ८
KQ2N10-03S	R3/8	Φ१०

4.3 बराबर व्यास स्टेम सीधा (-99 श्रृंखला)

मोडेल	ΦD
KQ2N04-९९	Φ4
KQ2N06-९९	Φ६
KQ2N08-९९	Φ८
KQ2N10-९९	Φ१०
KQ2N12-९९	Φ१२
KQ2N16-९९	Φ१६

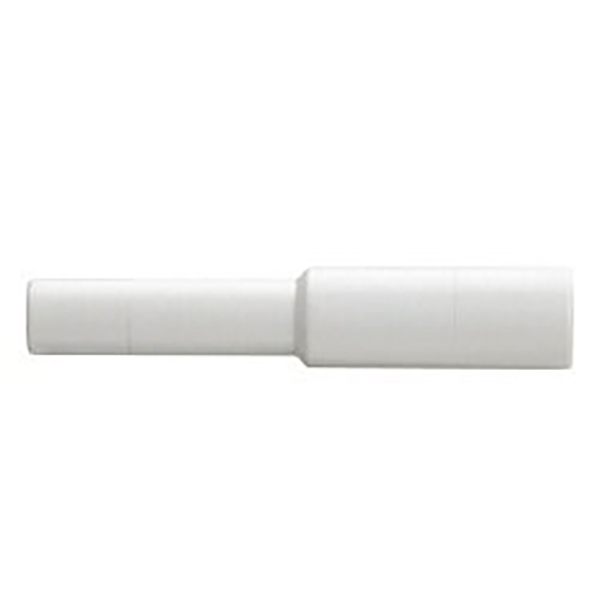

४.४ स्टेम स्ट्रेट फिटिङ घटाउँदै

मोडेल	① स्टेम OD	② स्टेम OD
KQ2N04-06	Φ4	Φ६
KQ2N06-08	Φ६	Φ८
KQ2N08-10	Φ८	Φ१०
KQ2N10-12	Φ१०	Φ१२
KQ2N12-16	Φ१२	Φ१६

5. मुख्य सुविधाहरू

जंग प्रतिरोध र भरपर्दो थ्रेड सीलको लागि निकल प्लेटेड ब्रास थ्रेडको साथ प्लास्टिकको शरीर

• PU polyurethane एयर ट्यूब र PA नायलॉन ट्यूब संग उपयुक्त

मूल्याङ्कन कार्य दबाव 0 ~ 1.0MPa, भ्याकुम नकारात्मक दबाव सर्किट लागि उपयुक्त

• सञ्चालन तापमान दायरा: 0 ℃ ~ +60 ℃

• सरल असेंबली: ट्यूबको अन्त्यलाई चिल्लो राख्नुहोस् र सीधा घुसाउनुहोस्; पृथकीकरणको लागि ट्युबिंग बाहिर तान्न अगाडि रिलीज कलर थिच्नुहोस्

6. आवेदन परिदृश्यहरू

स्वचालन मेसिनरी, रोबोटिक हतियार, भ्याकुम शोषण प्रणाली, वायवीय फिक्स्चर, एयर कम्प्रेसर पाइपिंग। आयातित SMC KQ2N श्रृंखला फिटिंगको लागि प्रत्यक्ष प्रतिस्थापन।
