KQ2X / KQ2XD श्रृंखला बहु-मार्ग पुश-इन फिटिंग कम गर्दै

SOLH KQ2X र KQ2XD शृङ्खलाले SMC KQ2X/KQ2XD सँग आदानप्रदान गर्न सकिने बहु-मार्ग पुश-इन वायवीय स्प्लिटरहरू घटाउँदैछ। KQ2X Y-प्रकार 1-to-2 घटाउने शाखा कनेक्टर हो; KQ2XD क्रस स्टाइल 1-इन 4-आउट मेनिफोल्ड फिटिंग हो। PBT बडी र NBR सिलहरू, समर्थन भ्याकुम र कम्प्रेस्ड एयर सेवा, PU र PA नायलॉन ट्युबिङसँग मिल्दो निर्मित। कम्प्याक्ट स्वचालन फिक्स्चर, बहु-सक्शन कप भ्याकुम वितरण र रोबोटिक अन्त प्रभावकर्ता एयर पाइपिंगको लागि डिजाइन गरिएको।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

SOLH KQ2X / KQ2XD श्रृंखला Y र मल्टि-वे पुश-इन फिटिंग घटाउने | SMC समतुल्य वायवीय स्प्लिटर

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | SMC KQ2X / KQ2XD प्रतिस्थापन घटाउने Y र 4-वे पुश-इन स्प्लिटर

1. उत्पादन अवलोकन

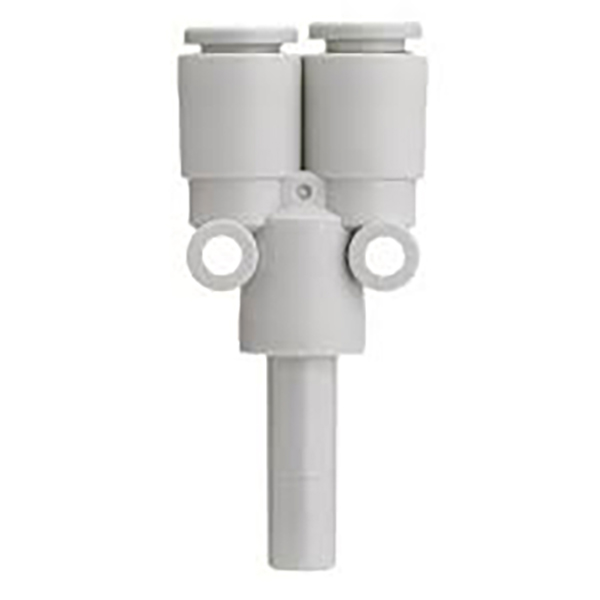

KQ2X शृङ्खला: Y-Type Splitter घटाउँदै, 1 in 2 out

KQ2X एक Y-आकारको 1-to-2 घटाउने पुश-इन फिटिंग हो। पोर्ट ② एकल स्टेम पोर्ट हो; पोर्ट ① दुई समान पुश-इन पोर्टहरू समावेश गर्दछ। यसले एक आगमन वायु प्रवाहलाई दुई बराबर-व्यास आउटपुटहरूमा विभिन्न इनलेट र आउटलेट ट्यूब साइजहरूमा विभाजन गर्दछ, न्यूमेटिक सर्किटहरू र भ्याकुम लाइन वितरणको लागि पाइपलाइन ब्रान्चिङ घटाउन र महसुस गर्दै।

सामग्री: PBT प्लास्टिक बडी, NBR सील रिंगहरू। PU / PA वायमेटिक ट्युबिंग संग उपयुक्त। द्रुत पुश-टू-कनेक्ट असेंबली, कुनै PTFE टेप आवश्यक छैन।

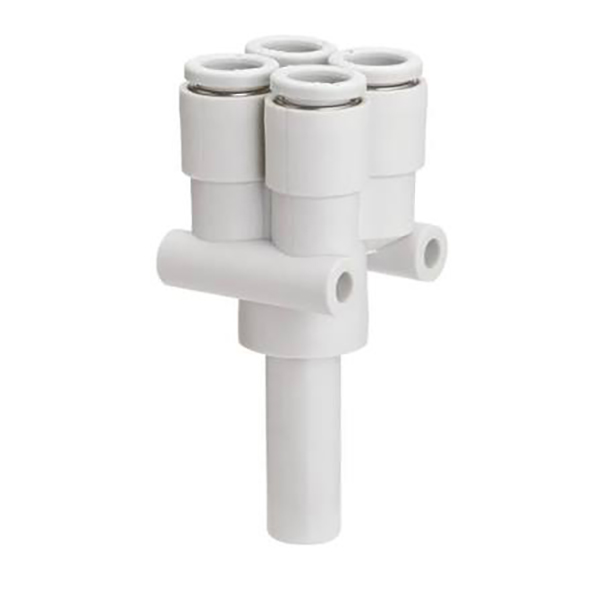

KQ2XD शृङ्खला: क्रस टाइप 4-वे स्प्लिटर, 1 इन 4 आउट

KQ2XD बहु-पोर्ट पुश-इन फिटिंग कम गर्ने 1-देखि-4 हो। पोर्ट ② एकल स्टेम पोर्ट हो; पोर्ट ① चार समान पुश-इन पोर्टहरू प्रदान गर्दछ। यसले एक हावा आपूर्तिलाई चार बराबर-व्यास शाखाहरूमा विभाजन गर्दछ, डिजाइन घटाउँदै, माउन्टिङ स्पेस बचत गर्दछ। बहु-स्टेशन लघु भ्याकुम वा वायमेटिक वितरणको लागि आदर्श।

KQ2X जस्तै सामग्री: PBT बडी + NBR सिलहरू, पुश-इन संरचना, PU र नायलॉन एयर ट्युबिङसँग उपयुक्त।

2. मोडेल कोड स्पष्टीकरण

KQ2X श्रृंखला

ढाँचा: KQ2XXX-XX
पहिलो दुई अंक: दुई शाखा पोर्टहरूको ट्यूब OD (पोर्ट ①)
अन्तिम दुई अंक: मुख्य इनलेट पोर्टको स्टेम बाहिरी व्यास (पोर्ट ②)
उदाहरण: KQ2X04-06 → पोर्ट ①: दुई × Φ4 पुश-इन पोर्टहरू; पोर्ट ②: Φ6 स्टेम

मोडेल	पोर्ट ① शाखा ट्यूब OD (मिमी)	पोर्ट ② मुख्य स्टेम OD (मिमी)
KQ2X23-04	3.2	4
KQ2X04-06	4	6
KQ2X06-08	6	8
KQ2X08-10	8	10
KQ2X10-12	10	12

KQ2XD श्रृंखला

ढाँचा: KQ2XDXX-XX
पहिलो दुई अंक: चार शाखा पोर्टहरूको ट्यूब OD (पोर्ट ①)
अन्तिम दुई अंक: मुख्य इनलेट पोर्टको स्टेम बाहिरी व्यास (पोर्ट ②)
उदाहरण: KQ2XD04-06 → पोर्ट ① मा चार × Φ4 पोर्टहरू; पोर्ट ②: Φ6 स्टेम

मोडेल	पोर्ट ① शाखा ट्यूब OD (मिमी)	पोर्ट ② मुख्य स्टेम OD (मिमी)
KQ2XD04-06	4	6
KQ2XD06-08	6	8

3. प्रमुख प्राविधिक निर्दिष्टीकरण र स्थापना गाइड

वस्तु	प्यारामिटर
लागू हुने माध्यम	संकुचित हावा, वैक्यूम; अत्यधिक संक्षारक तरल पदार्थहरूको लागि होइन
सञ्चालन दबाव	-100kPa (वैक्यूम) ~ 1.0MPa
सञ्चालन तापमान	0 ℃ ~ +60 ℃
शारीरिक सामग्री	PBT
सील सामाग्री	NBR Nitrile रबर
मिल्दो ट्युबिङ	पु ट्यूब, पीए नायलॉन ट्यूब

स्थापना निर्देशनहरू

• ट्युबिङलाई वर्गाकार र ठाडो रूपमा काट्नुहोस्, बस्न नसकेसम्म फिटिङमा पूर्ण रूपमा घुसाउनुहोस्।

• ट्यूब हटाउन: पहिले प्रेस विज्ञप्ति औंठी, त्यसपछि ट्युब बाहिर तान्नुहोस्।

भेदभाव गाइड

• KQ2X: 1 इनलेट, 2 आउटलेटहरू (Y-type 2-way splitter)

• KQ2XD: 1 इनलेट, 4 आउटलेट (क्रस 4-वे स्प्लिटर)

आवेदन परिदृश्यहरू

• स्वचालनमा बहु सक्शन कपहरूको लागि भ्याकुम सर्किट वितरण

• सानो जिग्स, 3C र प्याकेजिङ्ग उपकरणहरूको लागि वायवीय शाखा

• बहु-स्टेशन लघु भ्याकुम मोड्युलहरूको लागि कम्प्याक्ट मेनिफोल्ड

• कम फुटप्रिन्टको साथ रोबोटिक अन्त प्रभावकर्ता एयर लाइन विभाजन
