KQ2E श्रृंखला बल्कहेड युनियन पुश-इन फिटिंग

SOLH KQ2E श्रृंखला बल्कहेड युनियन पुश-इन फिटिंग | प्यानल माउन्ट वायमेटिक कनेक्टर

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | SMC KQ2E बराबर बल्कहेड युनियन वायमेटिक वन-टच फिटिंग

1. उत्पादन अवलोकन

     KQ2E SOLH KQ2 वन-टच फिटिङ श्रृंखला भित्र बल्कहेड युनियन फिटिंग हो, SMC KQ2E सँग पूर्ण रूपमा आदानप्रदान गर्न सकिन्छ। सामान्यतया नाम प्यानल बल्कहेड फिटिंग, यो उपकरण प्यानल र विभाजनहरू मार्फत वायवीय रेखा प्रवेशको लागि मानक घटक हो। यसले आन्तरिक र बाह्य हावा सर्किटहरू जडान गर्दछ, भल्भ र सिलिन्डरहरूको प्यानल माउन्टिङलाई समर्थन गर्दछ, नियन्त्रण क्याबिनेटहरू, स्वचालन घेराहरू र क्लीनरूम विभाजनहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

2. मोडेल नामकरण नियमहरू

मोडेल ब्रेकडाउन उदाहरणहरू:

  मानक डुअल-ट्यूब बल्कहेड: KQ2E06-00A
     KQ2: KQ2 शृङ्खलाको दोस्रो पुस्ताको पुश-इन फिटिङ (सेतो शरीर)
     ई: बल्कहेड युनियन, संरचना मार्फत प्यानल
     ०६: ट्यूब बाहिरी व्यास φ6mm, दुबै छेउमा एउटै पुश-इन साइज
     00: दोहोरो पुश-इन पोर्टहरू (ट्यूब-टू-ट्यूब बल्कहेड)
     A: एनबीआर सील, बारम्बार असेम्ब्ली र डिस्सेम्बलको लागि ग्यास्केट प्रकार

  कम्प्याक्ट सानो बल्कहेड: KQ2E04-00J
     सफिक्स J: मिनिएचराइज्ड कम्प्याक्ट संस्करण, पातलो प्यानल र लघु उपकरणहरूको लागि सानो आयाम

  ट्यूब बल्कहेडमा महिला थ्रेड: KQ2E06-02A
     02: Rc14 महिला टेपर पाइप थ्रेड

  पूर्ण अर्थ: φ6 पुश-इन पोर्ट ↔ Rc1/4 महिला थ्रेड बल्कहेड कनेक्टर

3. तीन संरचनात्मक प्रकारहरू

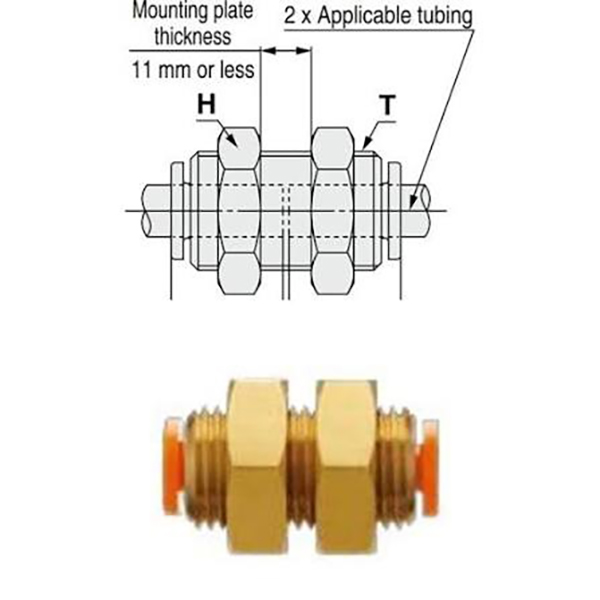

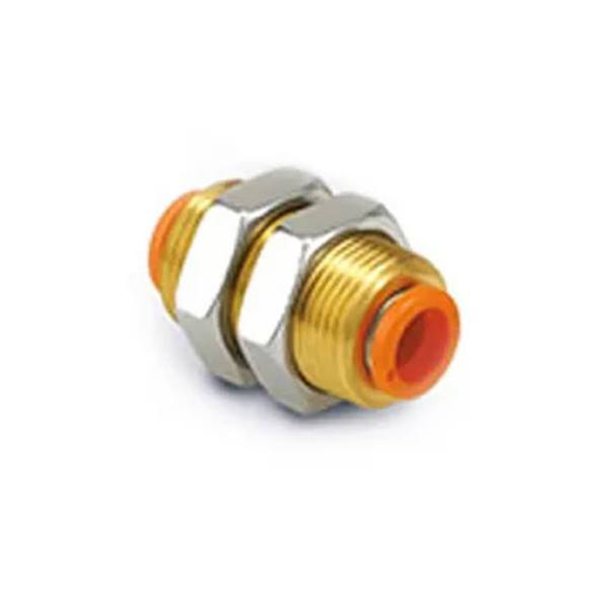

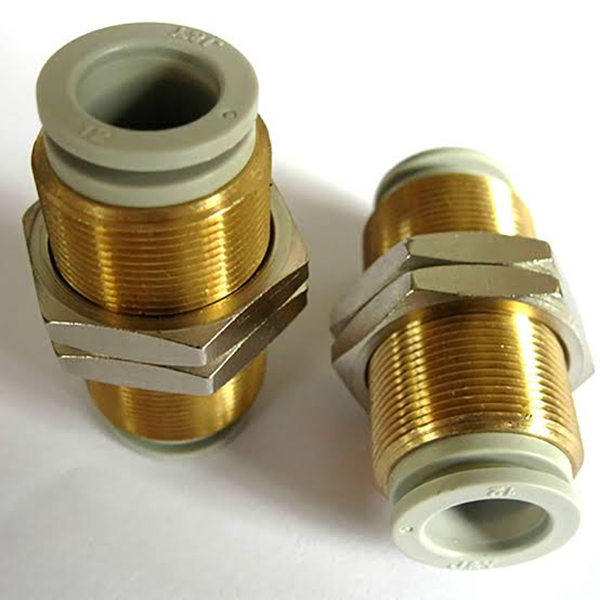

३.१ मानक डुअल-ट्यूब बल्कहेड युनियन (KQ2EXX-00)

  संरचना विशेषताहरु:

     • दुबै छेउ बराबर-व्यास पुश-इन पोर्टहरू। निकेल-प्लेटेड ब्रास थ्रेड + लक नटको साथ बीचको खण्ड, प्यानल पार गरेपछि निश्चित

     • व्यास कमी वा दिशा परिवर्तन बिना सीधा प्रवाह च्यानल, न्यूनतम दबाव ड्रप

     • प्यानलको दुबै छेउमा एयर ट्यूबहरू स्थापना पछि अतिरिक्त एडेप्टर बिना सीधा जडान गर्न सकिन्छ

३.२ कम्प्याक्ट मिनी डुअल-ट्यूब बल्कहेड युनियन (KQ2EXX-00J)

  संरचना विशेषताहरु:

     • लघु उपकरण र पातलो प्यानलहरू, छोटो समग्र लम्बाइ र सानो थ्रेड व्यास बनाम मानक संस्करणको लागि अनुकूलित लघु डिजाइन

     • पातलो प्यानल र कडा स्थापना ठाउँ, घने तारिङ परिदृश्यहरूको लागि उपयुक्त

     • मानक मोडेलको रूपमा समान कार्यसम्पादन प्यारामिटरहरू, केवल भौतिक आकार घटाइयो

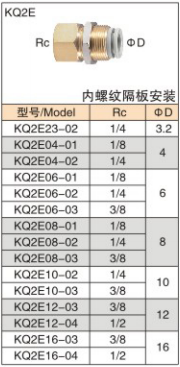

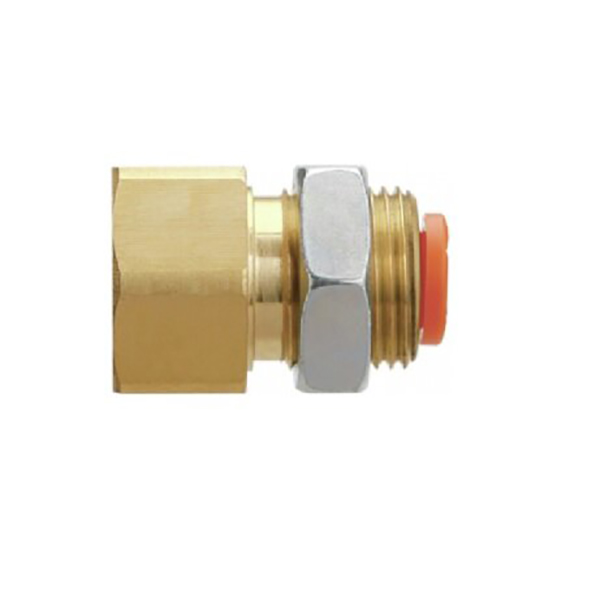

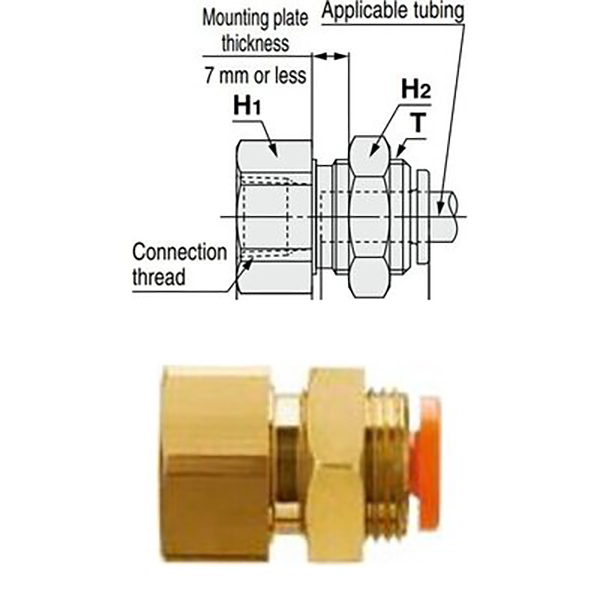

3.3 महिला थ्रेड टु ट्यूब बल्कहेड युनियन (KQ2EXX-YY)

  संरचना विशेषताहरु:

     • एक छेउको आरसी महिला थ्रेड (सोलेनोइड भल्भ, सिलिन्डर, प्यानल भित्र भल्भ आइल्याण्ड जडान गर्नुहोस्), अर्को छेउमा बाहिरी ट्युबिङका लागि पुश-इन पोर्ट

     • प्यानल प्रवेश र फिक्सिङको लागि थ्रेडेड सेक्सन र लक नटको साथ आउँछ। स्थापना महसुस गर्नुहोस्: आन्तरिक थ्रेडेड भल्भ + बाह्य हावा ट्यूब

     • थ्रेड पोर्टले सीधा मानक थ्रेडेड भल्भहरू मिलाउँछ; केवल पुश-इन पोर्ट सफा तारिङ र एन्टी-मिसअपरेसनको लागि प्यानल बाहिर खुला

4. सामान्य प्राविधिक विशिष्टताहरू (पूरा श्रृंखला)

5. चयन र स्थापना दिशानिर्देशहरू

  चयन गाइड

     • नियन्त्रण क्याबिनेट / उपकरण प्यानल मार्फत एयर ट्यूब, दुबै छेउमा ट्युबिङ → KQ2EXX-00

     • सोलेनोइड / सिलिन्डर प्यानल भित्र माउन्ट गरिएको, बाहिर ट्यूब → KQ2EXX-YY

     • लघु उपकरण / पातलो प्यानल, सीमित टाइट स्पेस → KQ2EXX-00J

  स्थापना नोटहरू

  १. प्यानल प्वाल आकार सिफारिस:
     •Φ4Φ6 ट्यूब: सिफारिस गरिएको प्वाल व्यास Φ15mm
     •Φ8Φ10 ट्यूब: सिफारिस गरिएको प्वाल व्यास Φ20mm
     •Φ12Φ16 ट्यूब: सिफारिस गरिएको प्वाल व्यास Φ24mm

  २. प्यानल मोटाई सीमा: मानक संस्करण ≤7mm; कम्प्याक्ट J संस्करण ≤5mm

  ३. ट्यूब तयारी: ट्युबिङ समतल र बुर-रहित काट्नुहोस्। चुहावट रोक्नको लागि श्रव्य क्लिक नभएसम्म पूर्ण रूपमा घुसाउनुहोस्।

  ४। नट फास्टनिङ: प्यानल पार गरिसकेपछि आपूर्ति गरिएको लक नटलाई कडा पारेर सुरक्षित गर्नुहोस्; PTFE टेप टाइप A (एकीकृत ग्यास्केट सील) को लागी आवश्यक छैन।

  ५। भ्याकुम एप्लिकेसन: स्थिर भ्याकुम रिटेन्सनका लागि NBR सिल भएको टाइप A छान्नुहोस्।

6. समान मोडेलहरूसँग तुलना

7. विशिष्ट अनुप्रयोगहरू

     • कन्ट्रोल क्याबिनेट बल्कहेड: KQ2E06-00 बाह्य सिलिन्डरहरू जडान गर्नको लागि क्याबिनेट बाहिर आन्तरिक ट्युबिङ पास गर्दछ, व्यवस्थित तारहरू

     • सोलेनोइड भल्भ प्यानल माउन्टिङ: प्यानल भित्र भल्भको लागि KQ2E06-01A, केवल पुश-इन पोर्ट बाहिरी रूपमा खुला, सफा र एन्टी-टच

     • क्लीनरूम विभाजन प्रवेश: सफा कोठा र उपकरणहरू बीच सफा वातावरण तोड्न बिना छाप हवा लाइन प्रवेश

     • कम्प्याक्ट उपकरणहरूको लागि घना तारहरू: बहु-सर्किट लेआउटको लागि ठाउँ बचत गर्न सानो मेसिनरीमा पातलो प्यानलको लागि KQ2E04-00J
