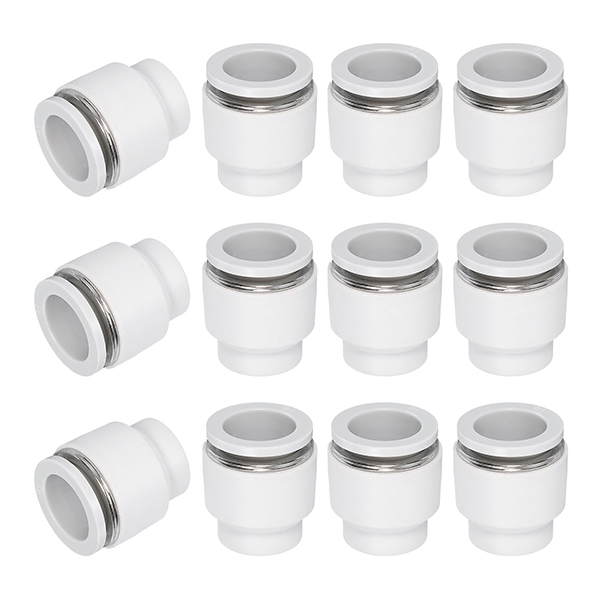

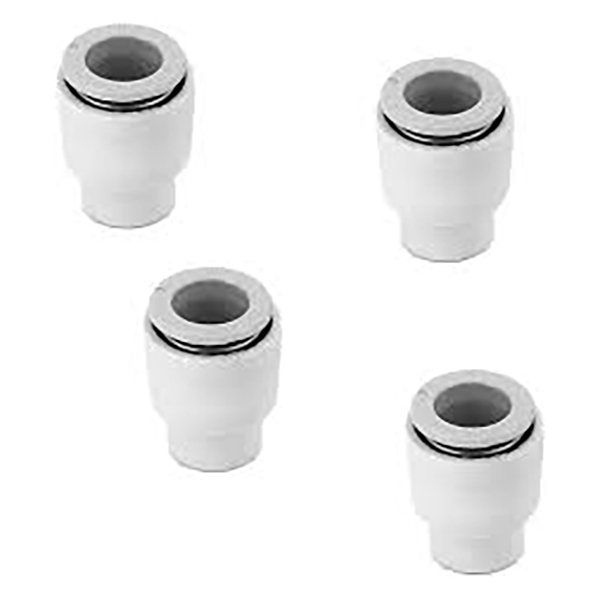

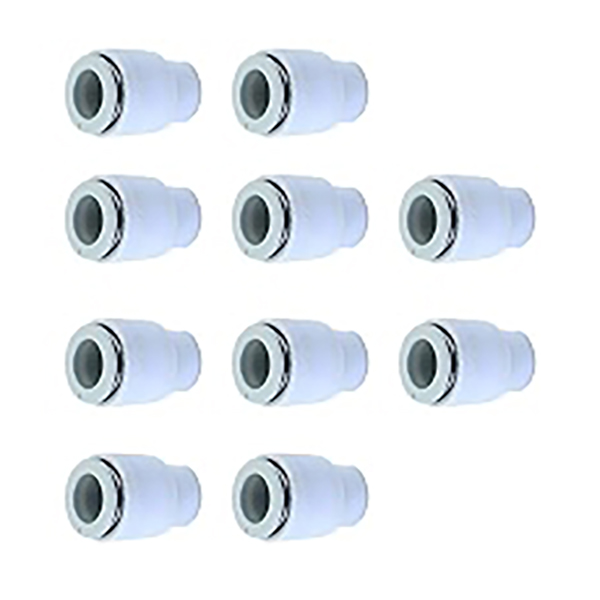

KQ2C पुश फिट महिला अन्त क्याप प्लास्टिक

SOLH KQ2C श्रृंखला पुश-इन क्याप | KQ2 वन-टच फिटिङका ​​लागि वायमेटिक ट्यूब प्लग

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | KQ2 शृङ्खला फिटिङका ​​लागि SMC KQ2C समतुल्य पुश-इन ट्यूब प्लग

1. उत्पादन अवलोकन

     KQ2C एक समर्पित पुश-इन क्याप (ट्यूब प्लग) हो जुन SOLH KQ2 शृङ्खलाका वायवीय फिटिङहरूसँग मिल्छ। यो अप्रयुक्त पुश-इन एयर ट्यूब पोर्टहरूको अस्थायी सील हावा सर्किटहरू द्रुत रूपमा बन्द गर्नको लागि डिजाइन गरिएको छ, वायवीय प्रणाली कमीशन र आरक्षित पोर्ट मर्मतका लागि आवश्यक सहायक।

2. मोडेल कोड नामकरण नियम

  ढाँचा: KQ2C□□
     KQ2: SMC दोस्रो पुस्ताको एक-टच फिटिङ श्रृंखला
     C: क्याप, पुश-इन ट्यूब प्लग
     □□: मेल खाएको ट्यूब बाहिरी व्यास (मिमी)
  उदाहरणहरू:
     KQ2C04: Φ4mm पुश-इन पोर्टमा फिट हुन्छ
     KQ2C06: Φ6mm पुश-इन पोर्ट फिट हुन्छ (सबैभन्दा लोकप्रिय साइज)
     KQ2C08: Φ8mm पुश-इन पोर्टमा फिट हुन्छ

3. संरचना र मुख्य सुविधाहरू

3.1 संरचनात्मक डिजाइन

      प्रोफाइल मिल्दो एयर ट्युबिंगको साथ बेलनाकार पुश-इन डिजाइन, सीधा एक-टच पोर्टहरूमा सम्मिलित

      सील सिद्धान्त: भरपर्दो सील बनाउनको लागि फिटिंग भित्र आन्तरिक NBR सील कम्प्रेस गर्नुहोस्, कुनै अतिरिक्त उपकरणहरू आवश्यक पर्दैन

      एन्टी-ड्रप डिजाइन: सम्मिलित पछि पुश-इन पोर्ट भित्र स्टेनलेस स्टील जबडा द्वारा दृढतापूर्वक लक गरिएको। क्याप सजिलै हटाउन फिटिङमा रिलीज कलर थिच्नुहोस्।

3.2 मुख्य लाभहरू

     • प्लग-एन्ड-प्ले: उपकरण-मुक्त स्थापना, सील पोर्ट, छिटो विधानसभा र विच्छेदन गर्न सिधै सम्मिलित गर्नुहोस्

     • पूर्ण अनुकूलता: T/L/U/E/UD/UT/VD/VT प्रकारहरू सहित सबै KQ2 श्रृंखला एक-टच पोर्टहरूसँग काम गर्दछ

     • विश्वसनीय प्रदर्शन: पूर्ण प्रणाली काम गर्ने दबाबको लागि मूल्याङ्कन गरिएको, शून्य चुहावट जोखिमको साथ -100kPa सम्म भ्याकुमलाई समर्थन गर्दछ

     • कम्प्याक्ट आकार: स्थापना पदचिह्न बचत गर्दछ, नियन्त्रण क्याबिनेट र कडा आन्तरिक मेसिन खाली ठाउँहरूको लागि आदर्श

     • टिकाउ सामग्री: PBT ईन्जिनियरिङ् प्लास्टिक बडी + NBR सील रिंग, प्रभाव प्रतिरोधी र लामो सेवा जीवन को लागी जंग प्रतिरोधी

4. मानक मोडेल सूची

5. सामान्य प्राविधिक विशिष्टताहरू

6. आवेदन परिदृश्यहरू

     • आरक्षित पोर्ट सील कमिसन गर्दै: हावा चुहावट रोक्न मेसिन कमिसन गर्दा प्रयोग नगरिएका पुश-इन पोर्टहरू सील गर्नुहोस्; परीक्षण समाप्त भएपछि ट्युबिङ जडान गर्नुहोस्

     • स्पेयर पोर्ट बन्द: धुलो र आकस्मिक हावा चुहावट रोक्न भल्भ टापुहरू र मेनिफोल्ड फिटिंगहरू (KQ2UD/KQ2UT) मा स्पेयर पोर्टहरू सिल गर्नुहोस्।

     • अस्थायी रूपमा असक्षम सर्किट सील: उपकरण मर्मतका क्रममा अन्य काम गर्ने सर्किटहरूलाई असर नगरी अस्थायी रूपमा निष्क्रिय सिलिन्डर सर्किटहरूको बन्दरगाहहरू बन्द गर्नुहोस्।

     • भ्याकुम सर्किट एन्टी-लीकेज: स्थिर भ्याकुम स्तर कायम राख्न भ्याकुम उपकरणहरूमा प्रयोग नगरिएको सक्शन कप पोर्टहरू सिल गर्नुहोस्।

7. प्रयोग नोटहरू

     •अनुकूलता जाँच: क्याप मिल्दो पोर्ट साइज कडाईका साथ चयन गर्नुहोस्। Φ6 पोर्टले KQ2C06 मात्र स्वीकार गर्दछ; बेमेल साइजले सील विफलता वा असफल सम्मिलनको कारण बनाउँछ।

     •पूर्ण सम्मिलन: क्लिकको आवाज नसुनेसम्म क्यापलाई पोर्टमा पूर्ण रूपमा पुश गर्नुहोस्, भरपर्दो सीलको लागि बङ्गारा लक गरिएको पुष्टि गर्दै।

     •हटाउने विधि: क्याप बाहिर तान्दा फिटिंगमा प्रेस रिलीज कलर। भित्री बङ्गारालाई क्षति पुर्‍याउनबाट बच्न हिंस्रक रूपमा तान्नुहोस्।

     • कार्य अवस्था सीमा: संक्षारक ग्यास, उच्च-तापमान स्टीम र अन्य विशेष मिडियाको लागि उपयुक्त छैन, मानक वायमेटिक र भ्याकुम अनुप्रयोगहरूको लागि मात्र।

     • मर्मत र प्रतिस्थापन: सिल औंठी पुरानो वा क्षतिग्रस्त भएको अवस्थामा क्याप बदल्नुहोस् असफल सीलको कारणले गर्दा हावा चुहावटबाट बच्न।

8. तुलना: KQ2C पुश-इन क्याप बनाम थ्रेडेड प्लग
