ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | SMC KQ2R बराबर सीधा एक-टच वायवीय फिटिंग कम गर्दै

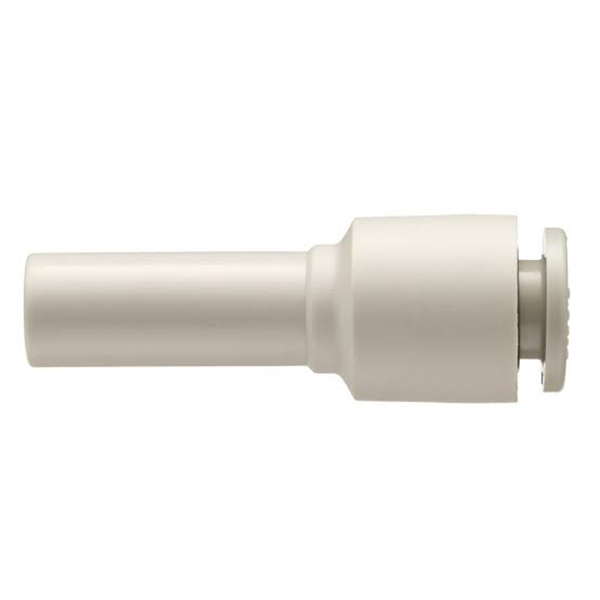

KQ2R KQ2 श्रृंखला भित्र एक घटाउने स्ट्रेट पुश-इन फिटिंग हो, जसलाई फरक-व्यास ट्यूब कपलर पनि भनिन्छ। यो विशेष रूपमा विभिन्न बाहिरी व्यास संग दुई एयर ट्यूब को इनलाइन जडान को लागी डिजाइन गरिएको छ, वायवीय प्रणाली मा सबै भन्दा साधारण प्रयोग घटाउने सामान मध्ये एक।
मोडेल उदाहरण: KQ2R06-08
KQ2: SMC दोस्रो पुस्ताको एक-टच फिटिङ श्रृंखला
R: Reducer, सीधा संरचना कम गर्दै
06: पोर्टको ट्यूब बाहिरी व्यास ① (मिमी, Φ6 मिमी)
08: पोर्टको ट्यूब बाहिरी व्यास ② (मिमी, Φ8 मिमी)
संरचनात्मक सुविधाहरू
• दुबै छेउले मानक KQ2 एक-टच पोर्टहरू अपनाउने; एउटा छेउ सानो OD ट्यूबको लागि र अर्को ठूलो OD ट्यूबको लागि सीधा आन्तरिक प्रवाह च्यानलको लागि, फरक-व्यासको ट्युबिङको लागि इनलाइन जडान महसुस गर्दै।
• च्यानल भित्र चिकनी टेपर्ड ट्रान्जिसन, स्प्लिट असेंबली (सीधा फिटिंग + अलग रिड्यूसर) को तुलनामा कम दबाव ड्रप। प्रवाह र दबाव ड्रप संवेदनशील वायवीय सर्किट लागि आदर्श।
|
कोड खण्ड |
विवरण |
|
KQ2R |
श्रृंखला कोड: सीधा पुश-इन फिटिंग घटाउँदै |
|
पहिलो दुई अंक |
पोर्टको ट्यूब OD ① (मिमी) |
|
अन्तिम दुई अंक |
पोर्टको ट्यूब OD ② (मिमी) |
|

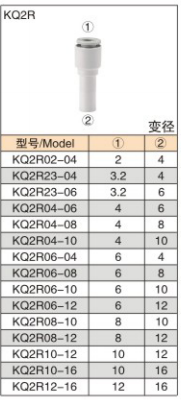

मोडेल |
पोर्ट ① ट्यूब OD (मिमी) |
पोर्ट ② ट्यूब OD (मिमी) |
सामान्य आवेदन |
|
KQ2R02-04 |
Φ२ |
Φ4 |
माइक्रो उपकरण, Φ2 देखि Φ4 ट्युबिङ जडान |
|
KQ2R04-06 |
Φ4 |
Φ६ |
सानो सिलिन्डर सर्किट, Φ4 देखि Φ6 ट्युबिङ जडान |
|
KQ2R06-08 |
Φ६ |
Φ८ |
मानक सोलेनोइड भल्भ सर्किट, Φ6 देखि Φ8 (सबैभन्दा लोकप्रिय) |
|
KQ2R08-10 |
Φ८ |
Φ१० |
उच्च प्रवाह सर्किट, Φ8 देखि Φ10 ट्युबिङ जडान |
|
KQ2R10-12 |
Φ१० |
Φ१२ |
मुख्य हावा आपूर्ति सर्किट, Φ10 देखि Φ12 ट्युबिङ जडान |
|
KQ2R12-16 |
Φ१२ |
Φ१६ |
ठूलो प्रवाह मुख्य ट्रंक लाइन, Φ12 देखि Φ16 ट्युबिङ जडान |
|
वस्तु |
प्यारामिटर |
|
लागू हुने तरल पदार्थ |
कम्प्रेस्ड हावा, भ्याकुम, सफा पानी (नन-फ्रिजिङ) |
|
सञ्चालन दबाव |
-100kPa (वैक्यूम) ~ 1.0MPa |
|
बर्स्ट प्रेसर |
3.0MPa @ 23℃ परिवेश तापमान |
|
सञ्चालन तापमान |
-5 ℃ ~ +60 ℃; 0 ~ 40 ℃ पानी मध्यम लागि |
|
मिल्दो ट्युबिङ |
पु ट्यूब, नायलॉन ट्यूब, नरम नायलॉन ट्यूब, FEP/PFA PTFE ट्यूब |
|
सामग्री |
PBT शरीर + SUS304 स्टेनलेस स्टील ग्रिपर + NBR नाइट्राइल रबर सील रिंग |
चयन नियम: दुई फरक OD ट्यूबहरूको इनलाइन जडानको लागि KQ2R छनौट गर्नुहोस्, कुनै अतिरिक्त संयुक्त फिटिङ आवश्यक पर्दैन।
• ट्यूब अन्त समतल र burr-मुक्त काटिएको हुनुपर्छ। हावा चुहावटबाट बच्न "क्लिक" आवाज नसुनेसम्म ट्युबिङ पूर्ण रूपमा घुसाउनुहोस्।
• हटाउनको लागि: पोर्टमा रिलीज कलर थिच्नुहोस् र ट्युबिङ बाहिर तान्नुहोस्; क्रूर बल द्वारा तान्नु हुँदैन।
• ठूलो व्यास भिन्नता संग दबाव ड्रप बढ्छ। उच्च प्रवाह अवस्थाहरूमा सानो व्यास भिन्नता भएका मोडेलहरूलाई प्राथमिकता दिनुहोस्।
• ट्यूब व्यास ट्रान्जिसन: अतिरिक्त एडेप्टरहरू बिना विभिन्न आकारका सिलिन्डरहरू मिलाउन KQ2R06-08 मार्फत मुख्य Φ8 ट्यूबलाई Φ6 ट्यूबमा रूपान्तरण गर्नुहोस्।
• मेसिन रिट्रोफिटिंग: पुरानो उपकरणको Φ6 ट्युबिङलाई नयाँ मेसिनको Φ8 ट्युबिङसँग मिल्दोजुल्दोको लागि जडान गर्नुहोस्, पूर्ण ट्यूब प्रतिस्थापन आवश्यक पर्दैन।
• भ्याकुम सर्किट जडान: विभिन्न व्यास संग जोडी भ्याकुम लाइनहरु। कम चुहावट डिजाइन स्थिर भ्याकुम स्तर कायम राख्छ।
