AKH / AKB श्रृंखला द्रुत-जडान जाँच भल्भ

SOLH AKH / AKB श्रृंखला द्रुत-जडान जाँच भल्भ (स्लीभ प्रकार)

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | एकीकृत वन-वे भल्भ + पुश-इन फिटिंग

1. उत्पादन अवलोकन

  AKH / AKB श्रृंखला एक एकीकृत घटक संयोजन होभल्भ + द्रुत पुश-इन फिटिंग जाँच गर्नुहोस्, ब्याकफ्लो रोकथाम, दबाव होल्डिङ र वायमेटिक सर्किटहरूमा भ्याकुम कट-अफको लागि डिजाइन गरिएको। कम्प्याक्ट आकार, छिटो स्थापना र अल्ट्रा कम क्र्याकिंग दबाव।

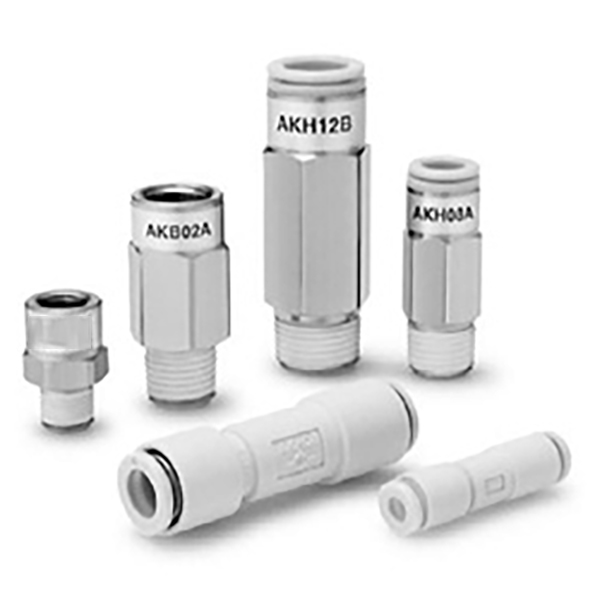

  AKH र AKB बीचको मूल भिन्नता

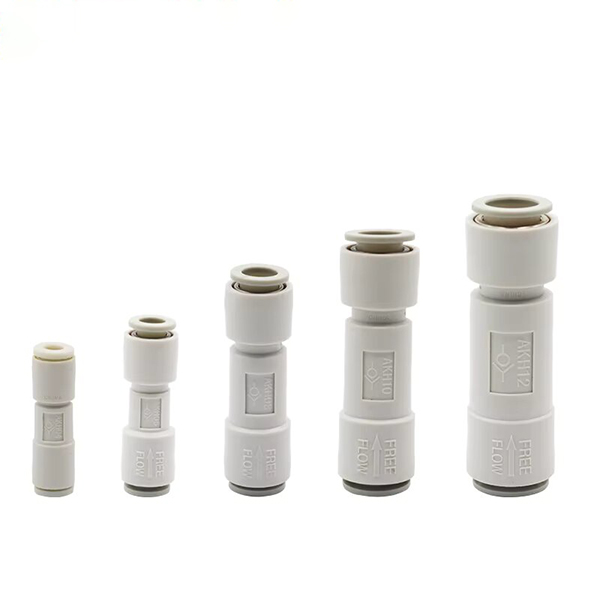

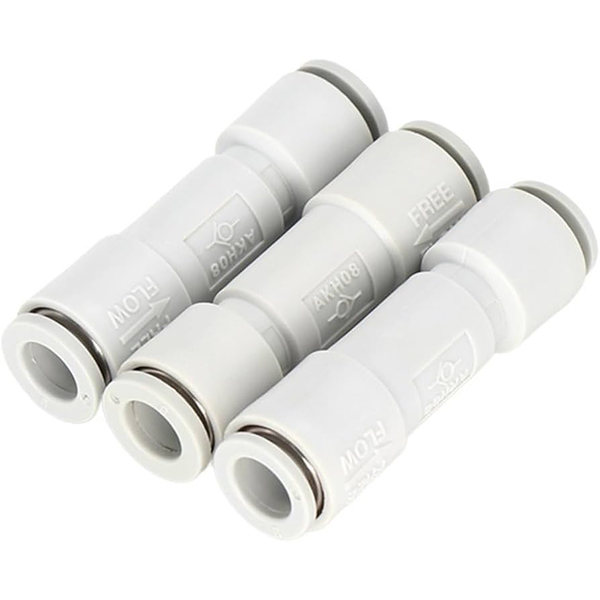

   AKH: दोहोरो पुश-इन पोर्ट सीधा बाहुला प्रकार, हावा ट्युबिङका लागि दुवै पक्ष (Φ4 ~ Φ12)।

   AKB: एक पुरुष थ्रेड + एक महिला थ्रेड आस्तीन प्रकार, थ्रेडेड पोर्टहरू बीच विरोधी ब्याकफ्लो को लागी

• AKB-A: प्रवाह दिशा → पुरुष थ्रेड → महिला धागो

• AKB‑B: प्रवाह दिशा → महिला थ्रेड → पुरुष धागो

2. मुख्य सुविधाहरू

  १. अल्ट्रा कम क्र्याकिंग दबाव:0.005 MPa (5 kPa), भ्याकुम प्रणालीका लागि उपयुक्त (-100 kPa ~ 1 MPa)

  २. उच्च प्रवाह दर: कम प्रवाह प्रतिरोध संग ठूलो प्रभावकारी क्रस-सेक्शनल क्षेत्र

  ३. पुश-इन द्रुत फिटिंग: PU / PA नायलॉन / नरम नायलॉन ट्यूबसँग उपयुक्त; एक पटक ट्युबिङ ठाउँमा लक भएपछि श्रव्य "क्लिक" गर्नुहोस्

     • सामाग्री: वाल्व शरीर PBT / जस्ता मिश्र धातु; फिटिंग निकल प्लेटेड पीतल; ग्रिपिङ जबडा SUS304 स्टेनलेस स्टील

     • अधिकतम काम दबाव: 1.5 MPa

     • सञ्चालन तापमान: -5 ℃ ~ +60 ℃ (कुनै आइसिंग अवस्था छैन)

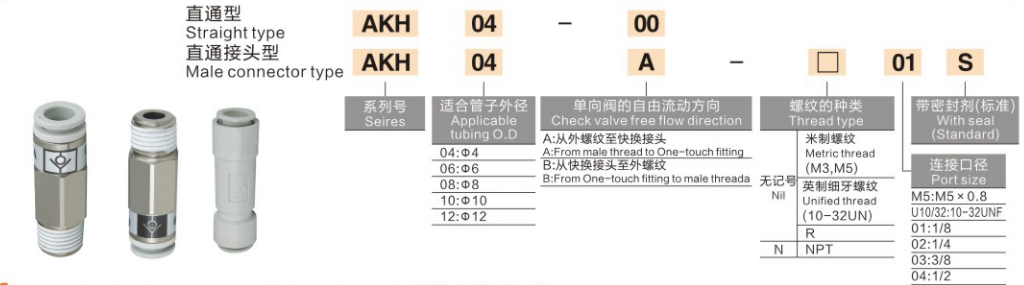

3. मोडेल कोड परिभाषा र उदाहरणहरू

 1. AKH (डुअल पुश-इन प्रकार)

      • AKH06-00: AKH शृङ्खला, Φ6 ट्यूब, डुअल पुश-इन पोर्टहरू (-०० = कुनै धागो छैन)

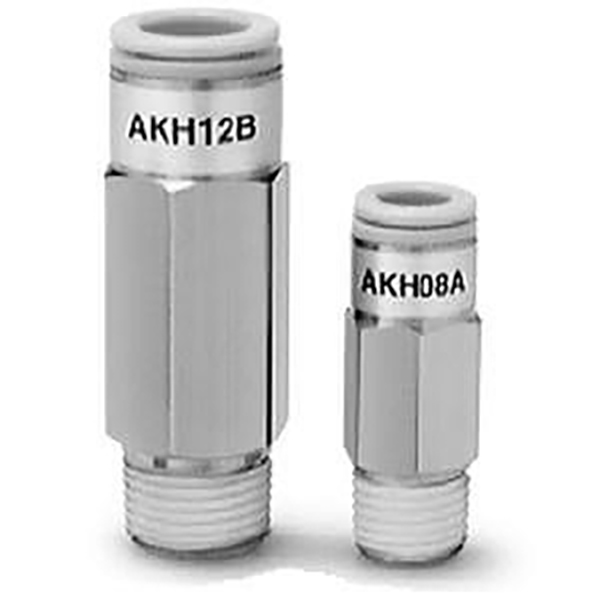

      • AKH08A‑02S: AKH श्रृंखला, Φ8 ट्यूब, R1/4 पुरुष थ्रेड, पूर्व-लागू थ्रेड सीलेन्ट S

  2. AKB (थ्रेडेड स्लिभ प्रकार)

     • AKB02A‑02S: AKB श्रृंखला, R1/4 थ्रेड, टाइप A प्रवाह दिशा (पुरुष → महिला), प्रि-कोटिंग सीलेन्ट S

4. मानक निर्दिष्टीकरणहरू

 1. AKH - डुअल पुश-इन चेक भल्भ

  2. AKB - थ्रेडेड स्लिभ चेक भल्भ

5. विशिष्ट अनुप्रयोगहरू

     • सिलिन्डर दबाब होल्डिङ: लोड डुब्न वा बहाव रोक्नुहोस्

     •। भ्याकुम सर्किट: भ्याकुम चुहावटबाट बच्नुहोस् (कम क्र्याकिंग दबावको लागि आदर्श)

     •। दोहोरो पम्प इन्टरलक: कम-दबाव पम्पलाई उच्च-दबाव रिभर्स प्रवाहबाट बचाउनुहोस्

     • शाखा सर्किट एन्टि-ब्याकफ्लो: बहु एक्चुएटरहरूको लागि स्वतन्त्र दबाव अवधारण

6. अन्य चेक भल्भ संग तुलना

     • AKH / AKB: एकीकृत द्रुत पुश-इन / स्लिभ डिजाइन, कम्प्याक्ट र द्रुत माउन्टिङ, प्रत्यक्ष ट्युबिङ जडान

     • AK2000 / AK4000: थ्रेड पाइप प्रकार, उच्च प्रवाह क्षमता, बिना पुश-इन पोर्टहरू

     • AKP: अवशिष्ट दबाव राहत संग, सुरक्षा वायवीय सर्किट को लागी समर्पित
