KQ2U / KQ2UD श्रृंखला Y-प्रकार बहु-पोर्ट पुश-इन फिटिंगहरू

SOLH KQ2U / KQ2UD श्रृंखला Y-प्रकार मल्टि-पोर्ट पुश-इन फिटिंग्स | वायवीय मेनिफोल्ड कनेक्टर

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | SMC KQ2U / KQ2UD बराबर Y बहु-आउटलेट एक-टच फिटिंग

1. उत्पादन अवलोकन

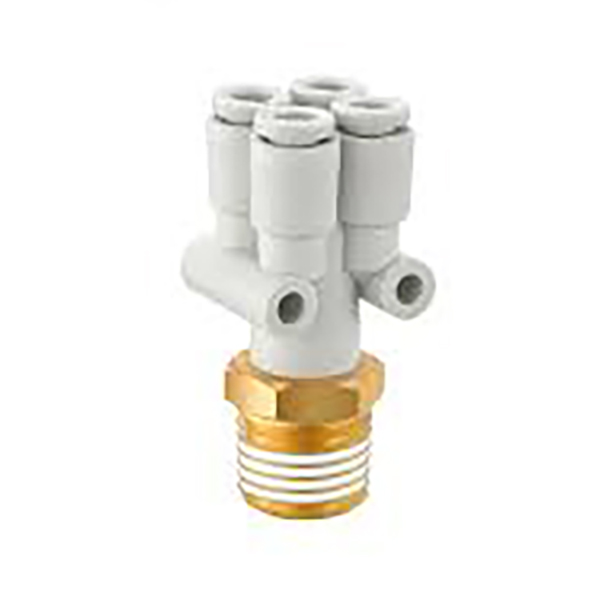

     KQ2U Y-प्रकार 1-in 2-आउट पुश-इन स्प्लिटर हो; KQ2UD Y-type 1-in 4-out push-in manifold हो। दुबै SOLH KQ2 वायवीय एक-टच फिटिंग श्रृंखला हो। PBT बडी र निकेल-प्लेटेड ब्रास थ्रेडको साथ निर्मित। PU एयर ट्युबिङको लागि प्रत्यक्ष प्लग-एण्ड-प्ले, PTFE टेप आवश्यक छैन। 1-to-2 / 1-to-4 एयर सर्किट विभाजनको लागि डिजाइन गरिएको, SMC KQ2U / KQ2UD सँग पूर्ण रूपमा विनिमेय। स्वचालन उपकरण, भ्याकुम सक्शन कप र वायमेटिक एक्टुएटर एयर वितरणमा व्यापक रूपमा अपनाइयो।

     KQ2U: १ इनलेट, २ आउटलेटहरू (Y-आकार १ देखि २ विभाजन)
     KQ2UD: 1 इनलेट, 4 आउटलेट (Y-आकार 1 देखि 4 विभाजन)

2. मोडेल नामकरण नियमहरू

2.1 KQ2U (1-इन 2-आउट Y स्प्लिटर)

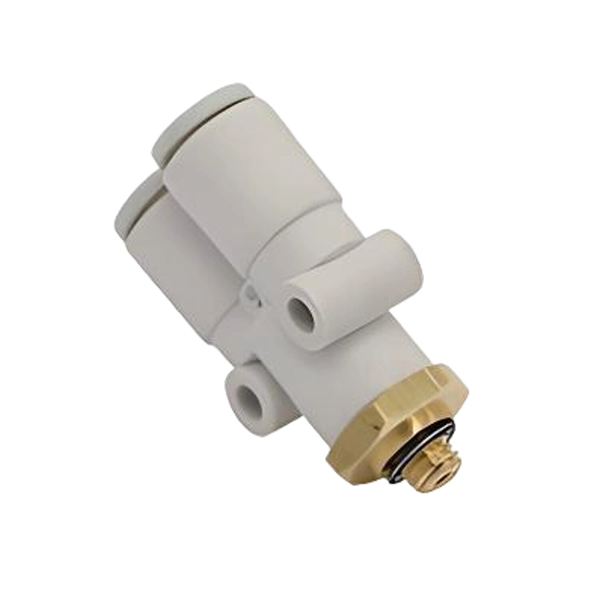

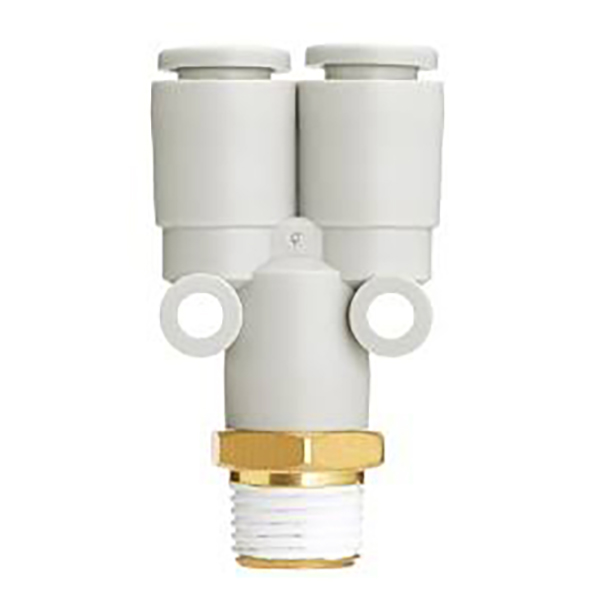

  1. पुरुष थ्रेड संस्करण KQ2Uxx-xxS उदाहरण: KQ2U06-02S
     KQ2U: Y-प्रकार 1-इन 2-आउट फिटिंग
     ०६: आउटलेट पोर्टको ट्यूब OD Φ6mm
     02S: पुरुष टेपर थ्रेड R1/4 (S = R टेपर पुरुष थ्रेड)
     थ्रेड कोड: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

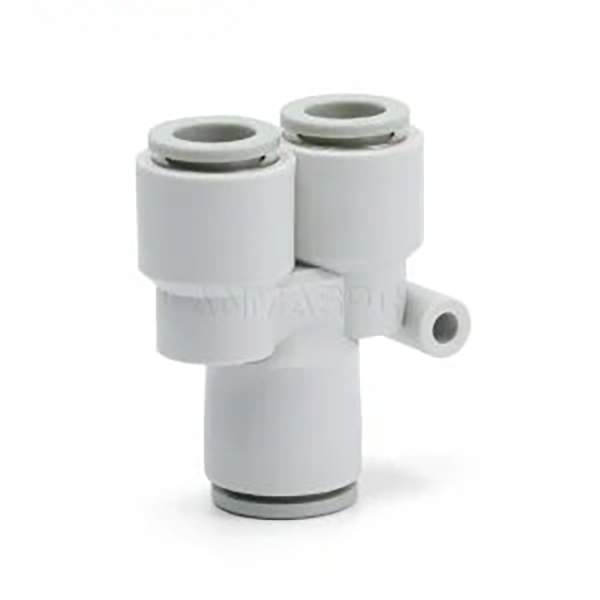

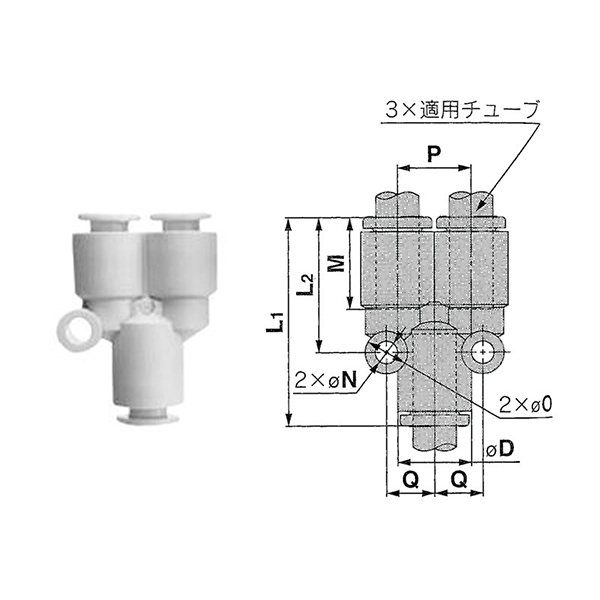

  2. सीधा बराबर-व्यास ट्यूब संस्करण KQ2Uxx-00 उदाहरण: KQ2U08-00
     इनलेट र दुई आउटलेटहरू समान ट्यूब OD साझेदारी गर्छन्, सबै Φ8mm

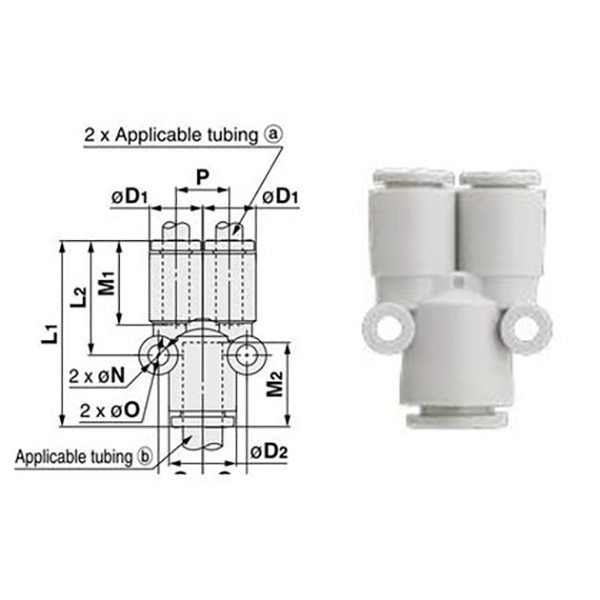

  3. सीधा घटाउने संस्करण KQ2Uxx-yy उदाहरण: KQ2U04-06
     दुई आउटलेट Φ4; मुख्य इनलेट Φ6, विभिन्न व्यास घटाउने विभाजन

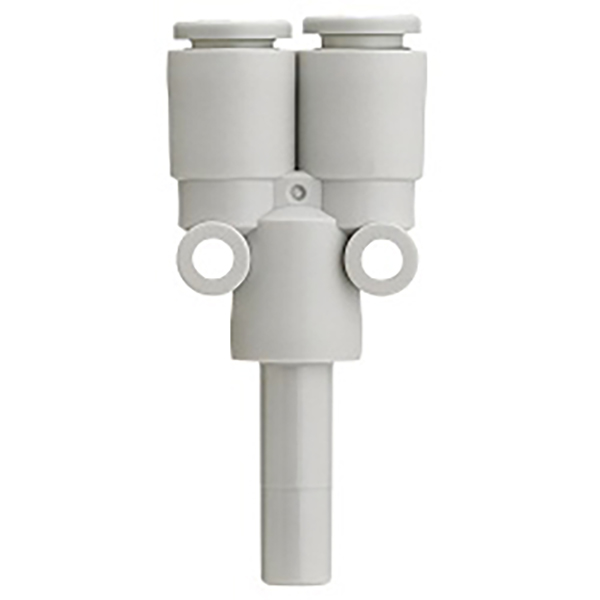

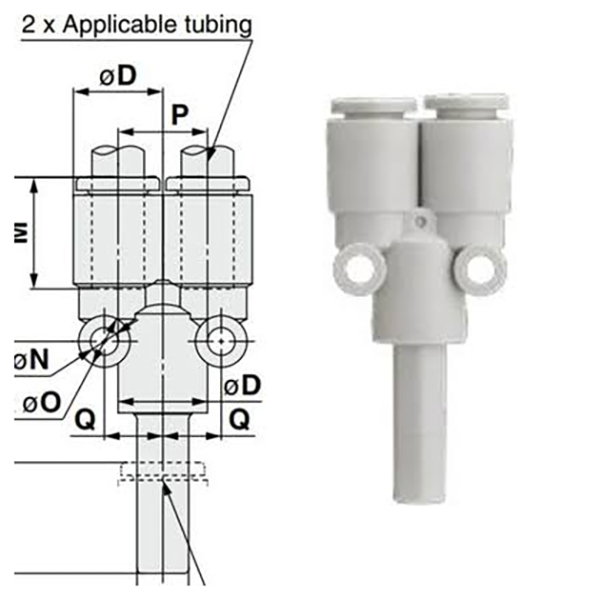

 4. काँटेदार प्लग संस्करण KQ2Uxx-99
     तल्लो भागमा प्लास्टिकको कडा प्लग ट्याङ्क, 1-इन 2-आउट विभाजनको लागि महिला पुश-इन पोर्टमा घुसाउनुहोस्

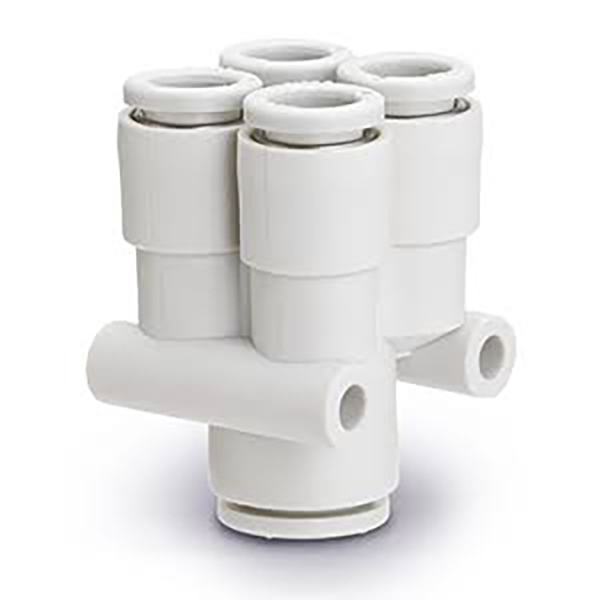

2.2 KQ2UD (1-इन 4-आउट Y मेनिफोल्ड)

  1. पुरुष थ्रेड संस्करण KQ2UDxx-xxS उदाहरण: KQ2UD08-03S
     R38 पुरुष थ्रेड इनलेट, Φ8 ट्युबिङका लागि चार आउटलेटहरू

  2. घटाउने ट्यूब संस्करण KQ2UDxx-yy उदाहरण: KQ2UD04-06
     चार आउटलेटहरू Φ4, मुख्य इनलेट Φ6, बहु-पोर्ट घटाउने वितरण

3. विशिष्टता सारांश तालिका

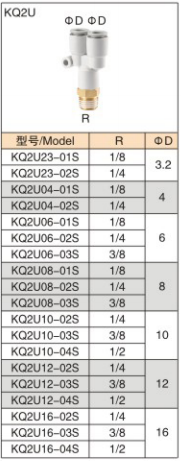

3.1 KQ2U (1-इन 2-आउट Y स्प्लिटर)

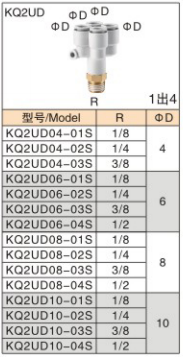

3.2 KQ2UD (1-इन 4-आउट Y मेनिफोल्ड)

4. सामान्य प्राविधिक विशिष्टताहरू

5. उत्पादन सुविधाहरू

     • द्रुत पुश-इन सभा: तुरुन्त सील गर्नको लागि ट्युबिङ सम्मिलित गरियो। ट्यूब हटाउन सेतो रिलीज कलर थिच्नुहोस्, धेरै विधानसभा दक्षता सुधार गर्नुहोस्।

     • बहु-मार्ग वायु वितरण: 1-देखि-2 विभाजनको लागि KQ2U, 1-देखि-4 विभाजनको लागि KQ2UD। एयर रूटिङ सरल बनाउन केन्द्रीकृत वायु स्रोत वितरण।

     • कम गर्ने विकल्प उपलब्ध छ: विभिन्न ट्यूब आकारहरूको जडानको लागि समान र घटाउने व्यास संस्करणहरू।

     • भरपर्दो थ्रेड सील: उच्च जंग प्रतिरोध र मेकानिकल शक्ति संग निकल प्लेटेड पीतल पुरुष धागो।

     • कम्प्याक्ट साइज: सीमित माउन्टिङ स्पेसको लागि सानो फुटप्रिन्ट, व्यापक रूपमा हेरफेर, जिगहरू र सक्शन कप मोड्युलहरूमा प्रयोग गरिन्छ।

6. विशिष्ट अनुप्रयोगहरू

     • भ्याकुम कप एरे विभाजन (बहु सक्शन कप एकल भ्याकुम स्रोत साझा)

     • स्वचालन फिक्स्चरका लागि बहु-सिलिन्डर हावा आपूर्ति

     • प्याकेजिङ मेसिनरी, 3C उपकरण र इंजेक्शन मोल्डिङ मिसिनहरूको लागि वायवीय सर्किटहरू

     • वायवीय निरीक्षण र परीक्षण जिगहरूको लागि एयर लाइन विभाजन

7. स्थापना नोटहरू

     • कुनै burrs बिना लम्बवत टयूबिंग काट्नुहोस्; burrs सील रिंग खरोंच र हावा चुहावट हुन सक्छ।

     • ट्युबिङलाई पूर्णतया तलसम्म पुश गर्नुहोस् र रिलिज कलर लक ट्युबिङ सुरक्षित रूपमा पुष्टि गर्नुहोस्।

     • पानी, तेल वा बलियो संक्षारक तरल पदार्थको लागि होइन। कम्प्रेस्ड हावा र भ्याकुम सेवाको लागि मात्र।

     • प्लास्टिक क्र्याकिंग रोक्नको लागि संयुक्त जरामा बारम्बार झुक्नुबाट बच्नुहोस्।
