KS / KX श्रृंखला स्विभल रोटरी पुश-इन फिटिंगहरू

SOLH KS / KX श्रृंखला स्विभल रोटरी पुश-इन फिटिंगहरू

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | 360° घुमाउने वायवीय रोटरी संघ

1. उत्पादन अवलोकन

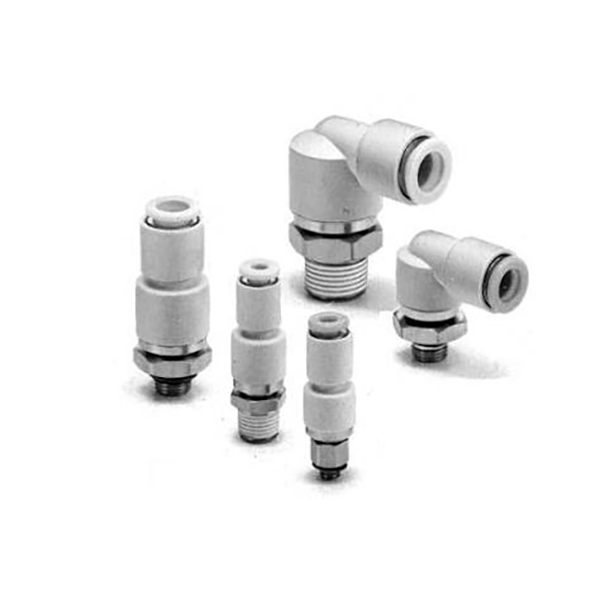

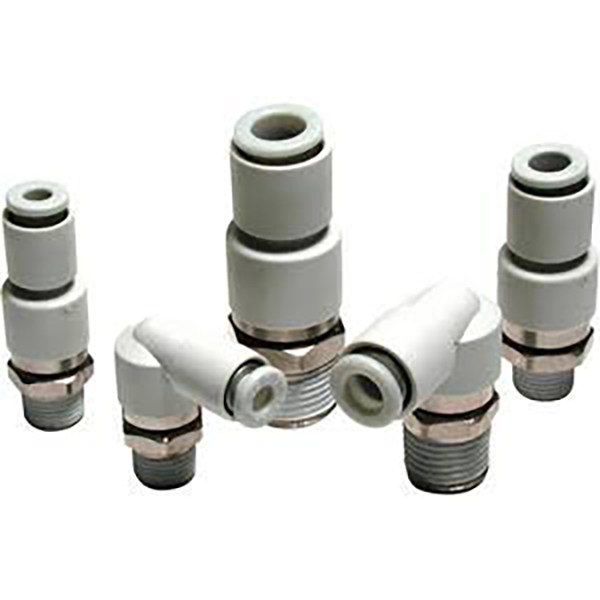

  KS/KX शृङ्खलाहरू रोटरी स्विभल पुश-इन फिटिङहरू हुन् जसलाई 360° निरन्तर घुमाउने र दोलन गर्ने अनुप्रयोगहरू जस्तै रोबोटिक म्यानिपुलेटरहरू, रोटरी टेबलहरू र ओसिलिटिङ् सिलिन्डर समाप्तहरूका लागि डिजाइन गरिएको हो। तिनीहरूले गतिको समयमा हावाको ट्युबिङलाई झुन्ड्याउन, घुमाउन वा अलग हुनबाट रोक्छन्।

     • KS = मानक कुंडा प्रकार (एकल बल असर)

     • KX = उच्च-गति कुंडा प्रकार (दोहोरो बल बेयरिङ)

2. मूल भिन्नता: KS बनाम KX

     • KS मानक प्रकार: एकल बल असर, कम टोक़। अधिकतम गति: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12)। मध्यम-कम गति दोलन र रुकावट रोटेशनको लागि उपयुक्त।

     • KX उच्च गति प्रकार: दोहोरो बल बेयरिङ, अति कम टोक़, चिल्लो रोटेशन। अधिकतम गति: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12)। निरन्तर उच्च गति रोटेशन र बारम्बार दोलन लागि उपयुक्त।

3. मुख्य सुविधाहरू

     • ✅ 360° नि: शुल्क रोटेशन: बिल्ट-इन बियरिङ एसेम्ब्लीले ट्युबिङ गाँठो र घुमाउरो छेउमा घुमाउनेलाई हटाउँछ।

     • ✅ कम घूर्णन टोक़: ०.००६ मात्र～०.५ MPa मा ०.०२२ N·m, गति अक्षहरूमा न्यूनतम अतिरिक्त भार।

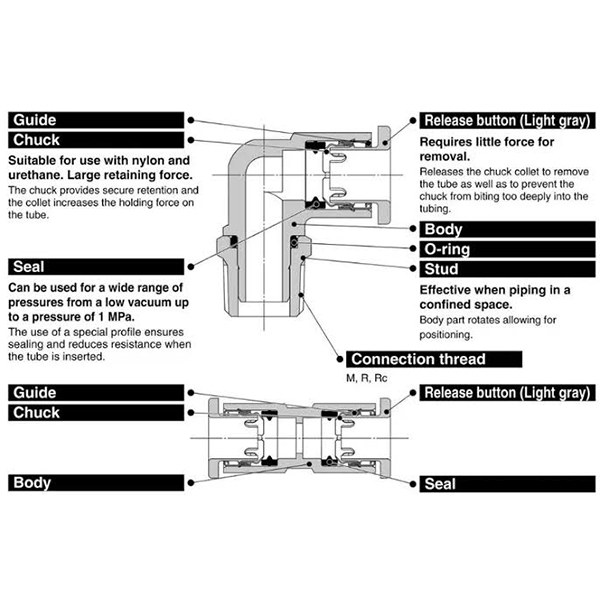

     • ✅ एन्टी-रोटेशन आन्तरिक संरचना: ट्युबिङलाई फिटिङसँग सँगै घुम्नबाट रोक्छ र ट्यूब सेवा जीवन विस्तार गर्दछ।

     • ✅ कपर-मुक्त निर्माण: इलेक्ट्रोलेस निकल प्लेटिङ, तामा-प्रतिबन्धित वातावरणमा प्रयोग गर्न मिल्ने (अर्धचालक, खाद्य प्रशोधन, चिकित्सा)।

     • ✅ जडान गर्न पुश गर्नुहोस्: φ4/φ6/φ8/φ10/φ12 PU, नायलन र नरम नायलॉन ट्यूबहरूसँग उपयुक्त। सम्मिलनमा स्वत: लक, द्रुत रिलीजको लागि कलर थिच्नुहोस्।

     • ✅ भ्याकुम संगत: −100 kPa ~ 1.0 MPa (सानो अन्तर्निहित चुहावटको कारणले महत्वपूर्ण भ्याकुम होल्डिङका लागि सिफारिस गरिएको छैन)।

     • ✅ थ्रेड प्रि-लेपित सीलेन्ट (एस प्रत्यय)मानक विकल्प; स्थापनाको समयमा कुनै PTFE टेप आवश्यक छैन।

4. मोडेल नामकरण र उदाहरणहरू

  KS मानक श्रृंखला

     • KSH06-02S: सीधा (H), φ6 ट्यूब, R1/4 थ्रेड, पूर्व-लागू सीलेन्ट (S)

     • KSL08-01S: कुहिनो (L), φ8 ट्यूब, R1/8 थ्रेड, पूर्व-लागू सीलेन्ट (S)

  KX उच्च गति श्रृंखला

     • KXH04-M5: सीधा (H), φ4 ट्यूब, M5×0.8 मेट्रिक थ्रेड

     • KXL10-03S: कुहिनो (L), φ10 ट्यूब, R3/8 थ्रेड, पूर्व-लागू सीलेन्ट (S)

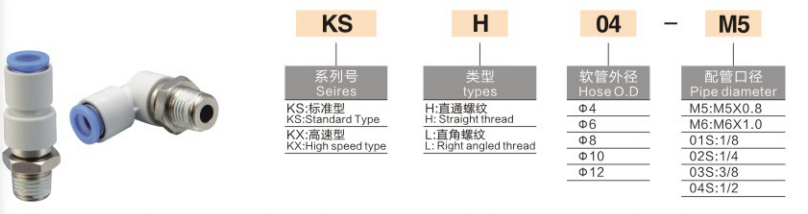

  नामकरण नियम

5. प्राविधिक विशिष्टताहरू

सामान्य प्यारामिटरहरू

घुमाउरो टर्क @ ०.५ MPa (N·m)

अधिकतम घुमाउने गति (rpm)

6. आवेदन परिदृश्यहरू

     १. रोबोट नाडी/जोइन्ट: घुमाउने रोबोट एन्ड इफेक्टर्समा ट्युबिङ ट्याङ्लिङ रोक्नुहोस्।

     २. रोटरी अनुक्रमणिका तालिकाहरू: उच्च-गति टर्नटेबलहरूको लागि निरन्तर 360° हावा आपूर्ति।

     ३. ओसिलिटिंग सिलिन्डर समाप्त हुन्छ: एयर लाइनहरूमा घुमाउने तनाव जारी गर्न रकर र फ्लिप मेकानिजमहरू।

     ४। सामान्य स्वचालन: बारम्बार दोलन र रुकावट घुमाउने वायवीय एकाइहरू।

7. KS / KX बनाम साधारण KQ पुश-इन फिटिंगहरू

8. चयन गाइड

     • कम-गति दोलन (≤500 rpm) →KS, राम्रो लागत प्रदर्शन

     • निरन्तर उच्च गति रोटेशन (>500 rpm) →KX, लामो सेवा जीवनको लागि दोहोरो असर

     • कपर-मुक्त र भ्याकुम-संवेदनशील वातावरण → KS / KX लाई प्राथमिकता दिनुहोस्
