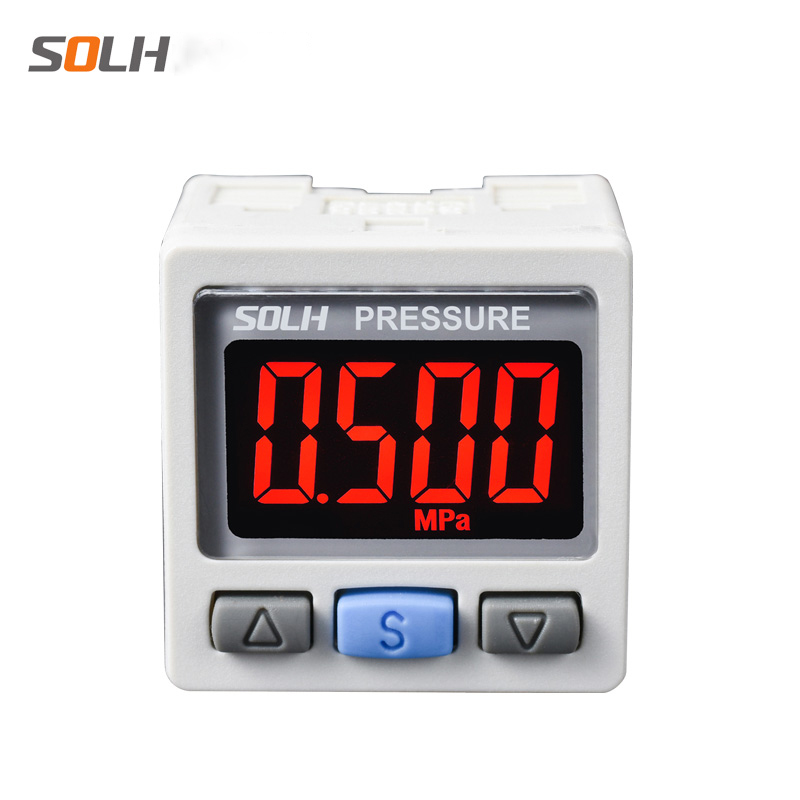

ZSE30A(F) / ISE30A उच्च परिशुद्धता डुअल-रङ डिजिटल प्रेसर स्विच

SOLH ZSE30A / ZSE30AF / ISE30A उच्च परिशुद्धता डिजिटल प्रेसर स्विचहरू SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छन्, ± 0.2% FS को 4-अङ्कको दोहोरो-रङ रातो/हरियो एलसीडीको साथमा अल्ट्रा-उच्च मापन सटीकताको घमण्ड गर्दै। हरियो ब्याकलाइट सक्रिय हुन्छ जब दबाब पूर्वनिर्धारित सुरक्षित दायरा भित्र रहन्छ, रातो बत्तीले ओभरप्रेसर / कम दबाव अलार्मको लागि ट्रिगर गर्दछ; प्रदर्शन तर्क आवश्यकता अनुसार उल्टाउन सकिन्छ। तीन मापन दायराहरूले पूर्ण आवेदन मागहरू कभर गर्दछ: ZSE30A एकल भ्याकुम 0~-101kPa को लागि, ZSE30AF विश्वव्यापी कम्पाउन्ड दबाव -100~+100kPa, ISE30A मानक सकारात्मक दबाव -0.1~1.0MPa मुख्यधारा 0.4~ 0.7MPa कारखाना हावा आपूर्तिको लागि। प्रत्येक एकाइ 2-च्यानल स्वतन्त्र NPN/PNP खुला कलेक्टर स्विच आउटपुटहरूसँग आउँछ, वैकल्पिक 1~5V एनालग भोल्टेज वा 4~20mA एनालग वर्तमान संकेतहरू निरन्तर बन्द-लूप PLC दबाव डेटा अधिग्रहणको लागि। विशेष एक-क्लिक प्यारामिटर प्रतिलिपि प्रकार्यले एक मास्टर एकाइबाट 10 दास एकाइहरूमा सेटिङहरू स्थानान्तरण गर्दछ, ब्याच कमिसन त्रुटिहरूलाई ठूलो रूपमा काट्छ। व्यापक दायरा DC12 ~ 24V द्वारा संचालित, M5/Rc1/8 पोर्ट र IP40 डस्टप्रूफ रेटिंग संग फिट। सिलिन्डर क्ल्याम्पिङ प्रेशर मोनिटरिङ, भ्याकुम चक सोस्र्पसन विफलता अलार्म र सबै स्वचालित वायमेटिक सर्किटहरूमा वास्तविक-समय दबाब पर्यवेक्षणको लागि व्यापक रूपमा तैनाथ गरिएको, परिशुद्धतामा परम्परागत मेकानिकल दबाव स्विचहरू, रिमोट भिजिबिलिटी र सिग्नल विस्तारयोग्यतामा उत्कृष्ट प्रदर्शन गर्दै।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

ZSE30A(F) / ISE30A श्रृंखला उच्च परिशुद्धता दोहोरो-रङ डिजिटल दबाव स्विच

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

SOLH ZSE30A(F) / ISE30A श्रृंखला उच्च परिशुद्धता डिजिटल दबाव स्विचहरू वास्तविक-समय दबाव निगरानी, थ्रेसहोल्ड अलार्म र सबै वायवीय सर्किटहरूको बन्द-लूप संकेत नियन्त्रणको लागि प्रयोग गरिन्छ। वैक्यूम, मिश्रित मिश्रित दबाव र मानक सकारात्मक दबाव काम गर्ने अवस्था संग उपयुक्त। मुख्य फाइदाहरूमा ±0.2% FS अल्ट्रा-उच्च परिशुद्धता, डुअल-रङ रातो/हरियो LCD डिस्प्ले र एक-क्लिक ब्याच प्यारामिटर प्रतिलिपि प्रकार्य समावेश छ, स्वचालित वायवीय प्रणालीहरूको "दृश्य निगरानी आँखा" को रूपमा कार्य गर्दै।

दबाव मापन दायरा द्वारा श्रृंखला वर्गीकरण

मोडेल कोड	मापन दायरा	आवेदन क्षेत्र
ZSE30A	भ्याकुम प्रेसर: ०.० ~ -१०१.० kPa	एकल वैक्यूम सक्शन सर्किटहरू
ZSE30AF	मिश्रित दबाव: -100.0 ~ +100.0 kPa	वैक्यूम + माइक्रो सकारात्मक दबाव दोहोरो परिदृश्यहरूको लागि विश्वव्यापी
ISE30A	ISE30A	मानक औद्योगिक वायवीय सर्किट (0.4 ~ 0.7MPa परम्परागत हावा आपूर्ति)

कोर प्राविधिक निर्दिष्टीकरण (उच्च सटीक ग्रेड)

1. प्रदर्शन एकाइ: 4-अंक LCD स्क्रिन, दोहोरो रंग स्वत: स्विच (हरियो / रातो); OUT1 हरियोसँग मेल खान्छ, OUT2 रातोसँग मेल खान्छ

2. मापन शुद्धता: ±0.2% FS @25℃, 1/1000 पूर्ण स्केल सम्म रिजोल्युसन

3. सिग्नल आउटपुट विकल्पहरू

-- स्विच संकेत: २-च्यानल NPN / PNP खुला कलेक्टर ट्रान्जिस्टर आउटपुट (OUT1 र OUT2)

-- एनालग संकेत (वैकल्पिक): 1~5V भोल्टेज आउटपुट वा 4~20mA हालको आउटपुट

4. बिजुली आपूर्ति: 12 ~ 24 VDC ± 10% चौडा भोल्टेज दायरा

5. अत्यधिक दबाव प्रतिरोध क्षमता

6. ZSE30A / ZSE30AF: 500 kPa

7. ISE30A सकारात्मक दबाव मोडेल: 1.5 MPa

8. संरक्षण वर्ग: IP40 dustproof

9. अपरेटिङ एम्बियन्ट तापमान: 0 ~ 50 ℃

10. विशेष प्रकार्य: एक-क्लिक प्यारामिटर प्रतिलिपि, 1 मास्टर एकाइबाट अधिकतम 10 दास एकाइहरूमा सेटिङहरू प्रतिलिपि गर्नुहोस्, ब्याच उपकरण डिबगिङको क्रममा प्रभावकारी रूपमा प्यारामिटर सेटिङ त्रुटिहरू बेवास्ता गर्नुहोस्।

मोडेल नामकरण नियम पूरा गर्नुहोस्

मोडेल उदाहरण: ISE30A-01-N-M

-- ISE30A / ZSE30A / ZSE30AF: श्रृंखला दबाव प्रकार पहिचानकर्ता

-- ०१: पोर्ट थ्रेड स्पेसिफिकेशन = M5 आन्तरिक थ्रेड (R1/8)

-- N / P: आउटपुट ट्रान्जिस्टर प्रकार स्विच गर्नुहोस्

N = NPN खुला कलेक्टर; P = PNP खुला कलेक्टर

-- M / C / D: आउटपुट संयोजन परिभाषा

M = 2 स्वतन्त्र स्विच आउटपुट च्यानलहरू मात्र

C = 1 स्विच च्यानल + 1~5V एनालग भोल्टेज आउटपुट

D = 1 स्विच च्यानल + 4~20mA एनालॉग वर्तमान आउटपुट

दोहोरो-रङ एलसीडी डिस्प्ले तर्क

- हरियो ब्याकलाइट: प्रयोगकर्ता पूर्व निर्धारित सामान्य कार्य दायरा भित्र वास्तविक दबाव

-- रातो ब्याकलाइट: दबाब माथिल्लो / तल्लो अलार्म थ्रेसहोल्ड (अधिक दबाव / कम दबाव चेतावनी)

-- ४ समायोज्य प्रदर्शन मोडहरू: समर्थन मानक तर्क (सामान्य हरियो, असामान्य रातो) वा आवश्यकता अनुसार रिभर्स कलर स्विचिङ तर्क

विशिष्ट औद्योगिक अनुप्रयोग परिदृश्यहरू

1. वायमेटिक सिलिन्डर र वर्कपीस क्ल्याम्पिङ सर्किट

सेट क्ल्याम्पिङ दबाव थ्रेसहोल्ड 0.5~ 0.7MPa; प्रशोधनको क्रममा वर्कपीस ढिलो हुनबाट जोगाउन दबाब तल्लो सीमाभन्दा तल झर्दा रातो अलार्म संकेत ट्रिगर गर्नुहोस्।

2. भ्याकुम सक्शन ह्यान्डलिंग स्टेशन (ZSE30A भ्याकुम समर्पित मोडेल)

विश्वसनीय सोखन थ्रेसहोल्ड सेट गर्नुहोस् ≤ -80kPa; स्थानान्तरणको क्रममा वर्कपीस खस्नबाट बच्न भ्याकुम डिग्री बिग्रन्छ भने तुरुन्तै अलार्म संकेत आउटपुट गर्नुहोस्।

प्रदर्शन तुलना बनाम साधारण मेकानिकल दबाव स्विच

लाभ वस्तु	लाभ वस्तु	परम्परागत मेकानिकल दबाव स्विच
परिशुद्धता मापन	±0.2% FS (10x उच्च शुद्धता)	±2% FS ठूलो त्रुटि
स्थिति संकेत	दोहोरो रातो/हरियो रङको डिस्प्ले, सही मानहरू नपढाई टाढाबाट काम गर्ने स्थितिको न्याय गर्नुहोस्	एकल मोनोक्रोम डिस्प्ले, दूरीबाट स्थिति छुट्याउन गाह्रो
ब्याच डिबगिङ	एक-क्लिक प्रतिलिपि प्यारामिटरहरू 10 एकाइहरूमा, कमिसन समय धेरै छोटो	बारम्बार म्यानुअल समायोजन एक एक गरेर, उच्च त्रुटि जोखिम
सिग्नल विस्तार	वैकल्पिक एनालग भोल्टेज / PLC बन्द-लूप निरन्तर दबाव नियन्त्रणको लागि वर्तमान संकेत	केवल एकल स्विच अन/अफ सिग्नल, कुनै निरन्तर एनालग प्रतिक्रिया छैन

चरण-दर-चरण चयन गाइड

-- भ्याकुम मात्र वा मिश्रित भ्याकुम + माइक्रो सकारात्मक दबाव → ZSE30AF विश्वव्यापी यौगिक दबाव मोडेल छनौट गर्नुहोस्

-- मानक सामान्य वायवीय सर्किट (0.4~0.7MPa हावा आपूर्ति) → सबैभन्दा लोकप्रिय मोडेल ISE30A-01-N-M

-- PLC द्वारा वास्तविक-समय निरन्तर दबाव डेटा सङ्कलन आवश्यक छ

एक वाक्य सारांश

SOLH ZSE30A भ्याकुम, ZSE30AF कम्पाउन्ड र ISE30A सकारात्मक दबाव डिजिटल स्विचहरू ±0.2% FS उच्च परिशुद्धता दोहोरो-रङ LCD, 2-च्यानल NPN/PNP स्विच + वैकल्पिक 1~5V/4~20mA एनालग आउटपुट एक-क्लिक प्यारामिटर र फराकिलो दबाबको लागि प्रयोग गरिएको प्यारामिटरको साथ स्वचालित वायवीय उपकरणहरूमा निगरानी र अलार्म।
