G श्रृंखला वायवीय दबाव गेज

G श्रृंखला सामान्य वायवीय दबाव गेज

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

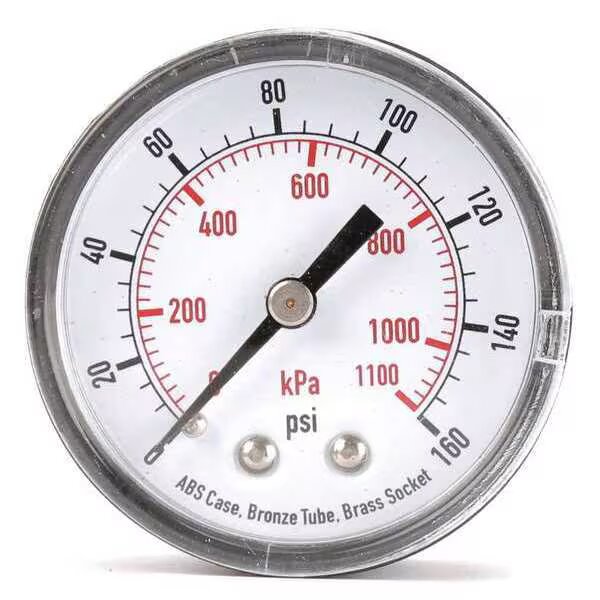

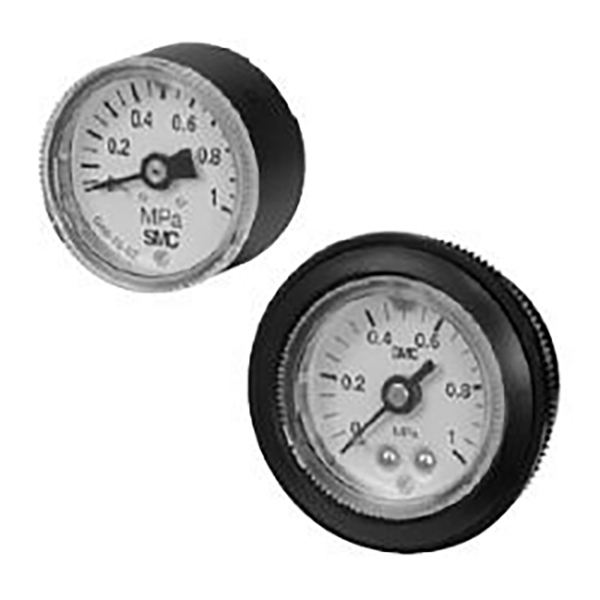

     SOLH G श्रृंखला कम्प्रेस गरिएको हावाको चाप मापनको लागि वायवीय प्रणालीहरूमा समर्पित मानक दबाव गेज हो, मानक आधारभूत प्रकार र रंग चेतावनी घण्टीको साथ सीमा सूचक प्रकारमा विभाजित। बाहिरी व्यास दायराहरू φ15 ~ φ63 डायल गर्नुहोस्, प्रेशर स्प्यानले 0.2 ~ 1.5MPa लाई मानक सटीकता ±3% F.S लाई कभर गर्दछ। दुई माउन्टिंग संरचनाहरू उपलब्ध छन्: प्यानल माउन्टिङको लागि रियर थ्रेड G मोडेल र सीधा पाइपलाइन स्थापनाको लागि साइड थ्रेड GA मोडेल।

शृङ्खला आकार र आयाम विशिष्टता (बाह्य व्यास × जडान थ्रेड)

     -- G15: φ15, M5 आन्तरिक थ्रेड / R1/8; अति लघु, माइक्रो वायमेटिक भल्भ संग मेल खान्छ

     -- G27: φ26, R1/16 / R1/8; सीमित संकीर्ण स्थापना ठाउँको लागि कम्प्याक्ट स्लिम शरीर

     -- G36 / GA36: φ37.5, R1/8; मुख्यधारा मानक सामान्य उद्देश्य मोडेल

     -- G46 / GA46: φ42.5, R1/8 / R1/4; सबैभन्दा व्यापक रूपमा प्रयोग गरिएको, वैकल्पिक सीमा सूचक घण्टी

     -- G53-L: φ51, R1/8 / R1/4; रातो-हरियो सीमा चेतावनी औंठीको साथ मध्यम ठूलो डायल

     -- G63-L: φ63.4, R1/8 / R1/4; सुपर ठूलो डायल, लामो दूरी देखि स्पष्ट पढाइ

मोडेल नामकरण नियम र उदाहरणहरू

 1. नामकरण ढाँचा

     -- G / GA + साइज कोड + वैकल्पिक प्रत्यय L + दबाव दायरा कोड + थ्रेड कोड

     -- प्रत्यय L = रातो-हरियो सीमा सूचक औंठी संग सुसज्जित

  2. मोडेल उदाहरणहरू

     -- G46-10-02:

         G46 = φ42.5 रियर थ्रेड मोडेल | 10 = 1.0MPa दायरा | ०२ = R1/4 थ्रेड

     --GA36-10-01:

        GA36 = φ37.5 साइड थ्रेड मोडेल | 10 = 1.0MPa दायरा | 01 = R1/8 थ्रेड

     -- G36-L-10-01

        रातो-हरियो सीमा चेतावनी घण्टी L, φ37.5 रियर थ्रेड, 1.0MPa, R1/8 सँग

  3. कोड परिभाषा

     -- दबाव दायरा कोड:

         २ = ०~०.२ एमपीए

         ४ = ०~०.४ एमपीए

        10 = 0~1.0MPa

        १५ = ०~१.५ एमपीए

    -- थ्रेड कोड

        ०१ = R1/8

        ०२ = R1/4

        R1 = R1/16

        M5 = M5×0.8 मेट्रिक आन्तरिक थ्रेड3।

विश्वव्यापी कोर प्राविधिक प्यारामिटरहरू

  1. मापन योग्य माध्यम: संकुचित हावा; तेल-रहित र तामा-रहित भिजेको भाग संस्करणहरू सफा प्रक्रियाको लागि वैकल्पिक

  2. मानक दबाव दायरा: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. शुद्धता ग्रेड: मानक ±3% F.S.; मिनी G15 र G27 ± 5% F.S.

  4. सामग्री कन्फिगरेसन:

     -- आवास: जस्ता मिश्र धातु / निकल प्लेटेड डाइ-कास्ट एल्युमिनियम

     -- विन्डो कभर: प्रभाव प्रतिरोधी पॉली कार्बोनेट

     - जडान फिटिंग: पीतल; तामा रहित विकल्प उपलब्ध छ

  5. सञ्चालन तापमान: -5 ~ +60 ℃ (मध्यम आइसिंग बिना)

  6. माउन्टिंग वर्गीकरण

     --G प्रकार: रियर थ्रेड, इम्बेडेड प्यानल स्थापनाको लागि डिजाइन गरिएको

     -- GA प्रकार: साइड थ्रेड, प्रत्यक्ष इनलाइन पाइपलाइन माउन्टिंग

L मोडेल सीमा सूचक रिंग संग

     -- रातो घण्टी: माथिल्लो सीमा / उच्च दबाव अलार्म थ्रेसहोल्ड

     - हरियो रिंग: सामान्य सुरक्षित काम दबाव अन्तराल

     - सेतो सूचक: वास्तविक समय गतिशील वायु दबाव मान

     - कोर फाइदा: सावधानीपूर्वक स्केल पढाइ बिना सहज दृश्य अवस्था निर्णय, असेंबली लाइनहरू र केन्द्रीकृत बहु-बिन्दु निगरानी क्याबिनेटहरूको लागि आदर्श।

चरण-दर-चरण चयन गाइड

  1. लघु र साँघुरो सीमित ठाउँ: G15 / G27 (φ15 / φ26) चयन गर्नुहोस्

  2. साधारण मानक वायवीय सर्किट: G36 / G46 (φ37.5 / φ42.5)

  3. भिजुअल दबाव चेतावनी आवश्यक छ: G36-L / G46-L रङ सीमा औंठीको साथ

  4. लामो दूरीको रिमोट पढ्ने माग: ठूलो डायल G53-L / G63-L (φ51 / φ63)

  5. स्थापना मोड भेद

     -- प्रत्यक्ष पाइपलाइन माउन्टिङ → GA साइड थ्रेड श्रृंखला

     -- उपकरण नियन्त्रण प्यानल एम्बेडेड माउन्टिङ → G रियर थ्रेड श्रृंखला

लोकप्रिय मानक मोडेल द्रुत सन्दर्भ

     -- G27-10-R1: φ26 डायल, 1.0MPa दायरा, R1/16 थ्रेड

     -- G36-10-01: φ37.5 रियर थ्रेड, 1.0MPa, R1/8

     -- G46-10-02: φ42.5 रियर थ्रेड, 1.0MPa, R1/4

     -- G46-L-10-02: φ42.5 रियर थ्रेड, रातो-हरियो सीमा रिंग, 1.0MPa, R1/4

एक वाक्य सारांश

     SOLH G श्रृंखला वायमेटिक दबाव गेज कभर φ15~ φ63 पूर्ण डायल आकारहरू पछाडि/साइड थ्रेड दुई माउन्टिंग शैलीहरू, वैकल्पिक L प्रकार रङ सीमा चेतावनी रिंग, 0.2~ 1.5MPa पूर्ण दबाव दायराहरू र तामा-रहित क्लीन संस्करणहरू, सबै औद्योगिक स्वचालन pneu को लागि मानक वायु दबाव निगरानी सहायक।
