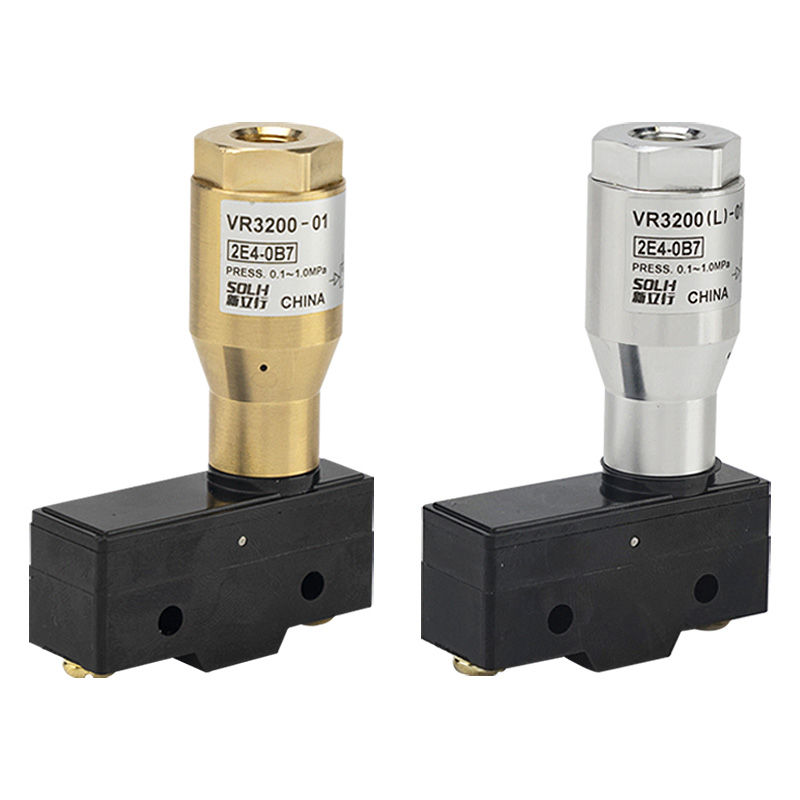

VR3200 / VR3201 श्रृंखला वायवीय-विद्युत रिले

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

     SOLH VR3200/3201 शृङ्खलाहरू क्लासिक वायमेटिक-इलेक्ट्रिक रिलेहरू हुन्, जसलाई एयर प्रेशर सिग्नल स्विचहरू पनि भनिन्छ। तिनीहरूले वायमेटिक दबाव संकेतहरूलाई विद्युतीय स्विचिङ ड्राई कन्ट्याक्टहरूमा रूपान्तरण गर्छन्, वायवीय पाइपलाइनहरू र विद्युतीय नियन्त्रण प्रणालीहरू बीचको मानक संकेत रूपान्तरण इन्टरफेसको रूपमा सेवा गर्दै स्वचालित उत्पादन लाइनहरूमा प्रेसर निगरानी, ​​गल्ती अलार्म, सुरक्षा इन्टरलक र PLC लाई डिजिटल सिग्नल इनपुटको लागि व्यापक रूपमा प्रयोग गरिन्छ।

मोडेल वर्गीकरण र मूल भिन्नताहरू

     --VR3200-01: खुला फ्रेम प्रकार, वजन 130g, खुला टर्मिनल ब्लक, सुख्खा, धुलो-रहित इनडोर क्याबिनेट वातावरणको लागि

     --VR3201-01: IP44 ड्रिप-प्रूफ सिल गरिएको आवास, वजन 260g, पूर्ण रूपमा बन्द निर्माण, आर्द्र, धुलो कार्यशालाहरू र उत्पादन उपकरणहरूको लागि उपयुक्त

     -- VR3202-01: समर्पित ग्राउन्डिङ टर्मिनलको साथ IP44 ड्रिप-प्रूफ, CE प्रमाणित, भारी विद्युत चुम्बकीय हस्तक्षेप र निर्यात मेसिनरीका लागि आदर्श

     -- पोर्ट कोड: 01 = मानक Rc1/8 आन्तरिक थ्रेड; NPT1/8 थ्रेड वैकल्पिक

विश्वव्यापी प्राविधिक निर्दिष्टीकरण

  1. समायोज्य सञ्चालन दबाव दायरा: 0.1 ~ 1.0 MPa (फ्याक्ट्री प्रिसेट ट्रिगर दबाव ≈ 0.15MPa)

  2. परिवेशको तापमान: -5 ℃ ~ +60 ℃ (कुनै आइसिङ छैन)

  3. सम्पर्क फारम: 1AB (1 सामान्य रूपमा खुला + 1 सामान्य रूपमा बन्द + सामान्य COM)

  4. माइक्रो स्विच सम्पर्क मूल्याङ्कन (प्रतिरोधी / आगमनात्मक लोड):

     -- AC125V: 15A प्रतिरोधी, 3A प्रेरक

     -- AC250V: 15A प्रतिरोधी, 2.5A प्रेरक

     -- DC30V: 6A प्रतिरोधी, 1.5A प्रेरक

  5. इन्टरफेस लेआउट: एयर इनलेट Rc1/8; विद्युतीय स्क्रू टर्मिनलहरू (सील गरिएको तारहरूका लागि Pg13.5 केबल ग्रन्थिले सुसज्जित VR3201)

  6. सामग्री संरचना: ब्रास भल्भ बडी, POM पिस्टन, स्टेनलेस स्टील रिटर्न स्प्रिङ, NBR सील रिंग

कार्य सिद्धान्त

  1. कम्प्रेस गरिएको हावाले पोर्ट IN मा प्रवेश गर्छ र पिस्टनलाई वसन्तलाई कम्प्रेस गर्न धकेल्छ, मेकानिकली रूपमा बिल्ट-इन माइक्रो स्विचलाई ट्रिगर गर्दछ जब दबाब प्रिसेट थ्रेसहोल्ड नाघेको हुन्छ।

  2. सम्पर्क स्विच तर्क:

     -- दबाव ≥ सेट मान: NO बन्द, NC खुला

     -- दबाव ＜ सेट मान: कुनै खुला छैन, NC बन्द छ

  3. पूर्ण मेकानिकल संरचना, कुनै बाह्य विद्युत आपूर्ति आवश्यक छैन। विस्फोट-प्रवण र गैर-विद्युतीय खतरनाक क्षेत्रहरूको लागि आन्तरिक रूपमा सुरक्षित र स्थिर।

द्रुत चयन दिशानिर्देशहरू

     -- VR3200-01: कम लागत, सुख्खा इनडोर क्याबिनेट स्थापना

     --VR3201-01: आर्द्र/धुलो मेसिन उपकरण, एसेम्बली लाइन, सेमी-आउटडोर उपकरण

     -- VR3202-01: CE प्रमाणीकरण + ग्राउन्डिङ सुरक्षा, भारी EMC हस्तक्षेप, निर्यात पूरा मिसिनहरू

     -- दबाव समायोजन: कारखाना पूर्वनिर्धारित ट्रिगर दबाव 0.15MPa, शीर्ष समायोजन स्क्रू मार्फत राम्रो धुन

विशिष्ट अनुप्रयोग परिदृश्यहरू

     -- सिलिन्डर स्ट्रोक र क्ल्याम्पिङ दबाव पत्ता लगाउने: workpiece clamping पुष्टिकरण, ओभरलोड अलार्म

     - भ्याकुम चक नकारात्मक दबाव प्रतिक्रिया: सोखना र workpiece गिरने हानि पत्ता लगाउने

     - मुख्य वायु स्रोत कम दबाव चेतावनी: एयर कम्प्रेसर विफलता र पाइपलाइन चुहावट निगरानी

     -- वायमेटिक बल भल्भ र बटरफ्लाइ भल्भको खुला/बन्द अवस्था प्रतिक्रिया

     - इलेक्ट्रोनिक सेन्सर बिना विस्फोट-प्रूफ कार्यशालाहरूको लागि वायवीय संकेत रूपान्तरण

SOLH ईन्टरचेन्ज लाभ

     SOLH VR3200/3201 श्रृंखलाहरू समग्र आयाम, पोर्ट थ्रेड, सम्पर्क प्यारामिटरहरू र समायोज्य दबाव दायरामा SMC समकक्ष मोडेलहरूसँग पूर्ण रूपमा ड्रप-इन उपयुक्त छन्। प्रतिस्पर्धी मूल्य निर्धारण र छोटो नेतृत्व समयले ग्राहकहरूलाई ठूलो उत्पादन लागत कटौती गर्न मद्दत गर्दछ।

टर्मिनल तार परिभाषा

     -- COM: साझा सार्वजनिक टर्मिनल

     --NO: सामान्यतया खुला, वायुको चाप प्रिसेट मान पुग्दा सञ्चालन हुन्छ

     -- NC： सामान्यतया बन्द, प्रिसेट थ्रेसहोल्ड मुनि हावाको चाप हुँदा सञ्चालन हुन्छ

एक वाक्य सारांश

     SOLH VR3200/3201 पावर-फ्री मेकानिकल वायमेटिक-इलेक्ट्रिक रिलेले हावाको चाप संकेतहरूलाई 1NO+1NC ड्राई कन्ट्याक्ट सिग्नलहरूमा समायोज्य 0.1~1.0MPa ट्रिगर प्रेसरमा रूपान्तरण गर्दछ, खुला फ्रेममा उपलब्ध छ, IP44 ड्रिप-प्रूफ र CE ग्राउन्ड संस्करणहरू PLC इन्टरलक, भ्याकुम अल अटोमोनिटरिङ र एयरआर्म कन्ट्रोलको लागि।
