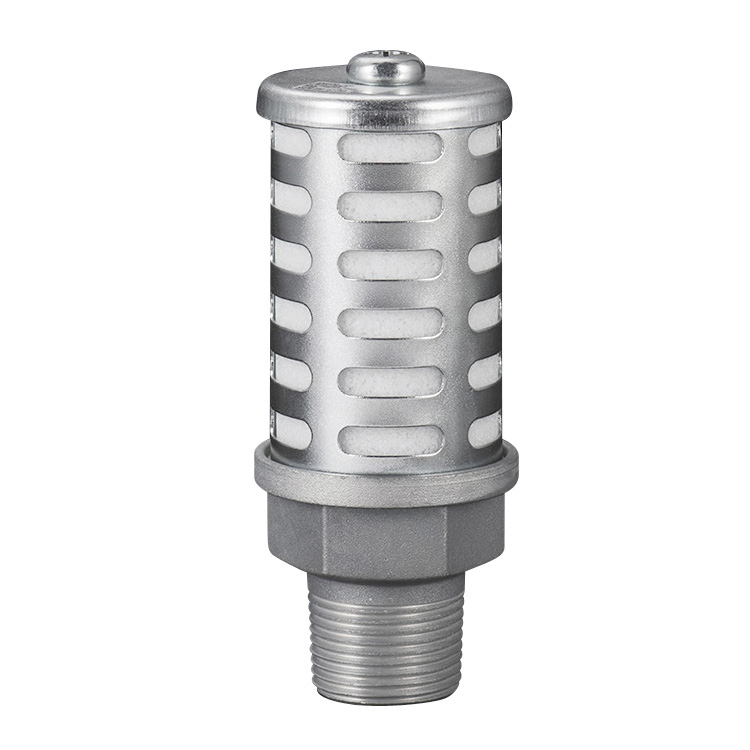

AN श्रृंखला वायवीय निकास साइलेन्सर

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

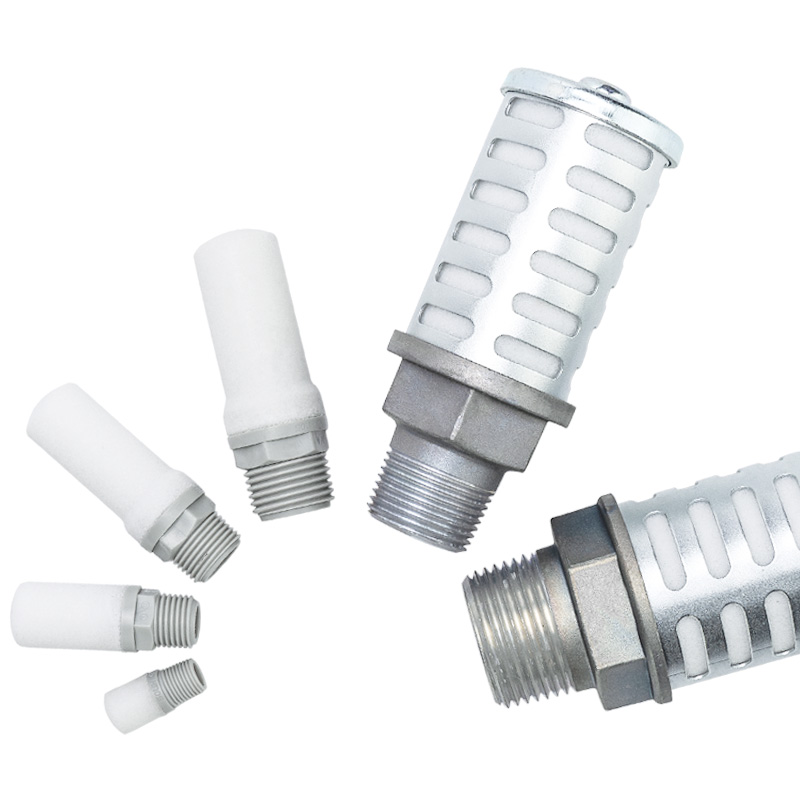

     SOLH AN श्रृंखला सबै वायवीय प्रणालीहरूको लागि एक समर्पित निकास साइलेन्सर हो। यसको मुख्य कार्यहरूमा निकास आवाज घटाउने, हावा निकास शुद्धिकरण र तेल धुंध स्प्ल्याश दमन समावेश छ। सोलेनोइड भल्भहरू, वायमेटिक सिलिन्डरहरू र सबै एयर कन्ट्रोल भल्भहरूको निकास पोर्टहरूमा व्यापक रूपमा माउन्ट गरिएको, यो पूर्ण वायवीय सर्किटहरूको लागि आवश्यक वातावरणीय सुरक्षा र आवाज घटाउने सहायक हो।

पूर्ण श्रृंखला विशिष्टता तुलना तालिकाहरू

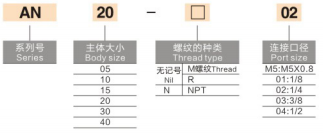

 1. सानो र मध्यम आकार (मानक Solenoid भल्भ र सिलिन्डर लागि)

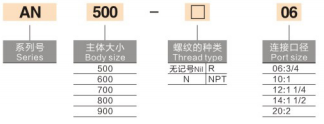

 2. ठूला बोर साइजहरू (ठूला भल्भहरू र केन्द्रीय निकास मेनिफोल्डहरूका लागि)

विश्वव्यापी कोर प्राविधिक प्यारामिटरहरू

  1. लागू हुने माध्यम: सफा संकुचित हावा (ज्वलनशील, संक्षारक विषाक्त ग्यासको लागि उपयुक्त छैन)

  2. अधिकतम रेटेड कार्य दबाव: 1.0 MPa (मानक राल मोडेल)

  3. सञ्चालन तापमान दायरा:

     -- मानक राल प्रकार: -10 ~ +60 ℃ (कोर भित्र आइसिङ छैन)

     - सिंटर गरिएको धातु प्रकार: 150 ℃ उच्च तापमान प्रतिरोध सम्म

  4. शोर घटाउने प्रदर्शन:

     -- मानक ग्रेड: 25 ~ 30 dB(A)

     -- उच्च क्षीणता विशेष संस्करण: ≥35 dB(A)

  5. वैकल्पिक निर्माण सामग्री

     --राल प्रकार: UL94-V0 ज्वाला retardant आवास, छिद्रपूर्ण sintered फिल्टर कोर (50 ~ 100μm छिद्र आकार)

     -- धातु प्रकार: तामा मिश्र धातु sintered शरीर, उत्कृष्ट उच्च तापमान र जंग प्रतिरोध

  6. जडान विकल्पहरू: M3/M5 मेट्रिक थ्रेड, Rc/PT आन्तरिक थ्रेड, NPT थ्रेड, φ6~φ12 ट्युबिङका लागि पुश-इन फिटिङ

आन्तरिक संरचना र आवाज घटाउने सिद्धान्त

     -- उच्च गति निकास हावा साइलेन्सर शरीर मा प्रवाह; झरझरा सिंटर्ड कोर / बहु-तह फाइबरले घर्षण र ध्वनि अवशोषण उत्पन्न गर्न वायुप्रवाहलाई साना च्यानलहरूमा विभाजित गर्दछ, प्रभावकारी रूपमा निकास प्रभाव शोरलाई कम गर्दछ।

     --आंशिक मोडेलहरूमा अपनाइएको डबल-लेयर कम्पोजिट डिजाइन: शोर उन्मूलनको लागि भित्री कोर, बाहिरी शेलले तेलको धुवाँ स्प्याशिङलाई रोक्छ जबकि सिलिन्डरको गति घटाउनबाट बच्न कम निकास ब्याक प्रेशर कायम राख्छ।

     -- पूर्णतया निष्क्रिय मेकानिकल संरचना, कुनै बिजुली आपूर्ति आवश्यक छैन, साधारण स्थापना पछि तत्काल आवाज कमी।

3-चरण द्रुत चयन गाइड

  1. जडान इन्टरफेस मिलाउनुहोस्: निकास पोर्ट थ्रेड विशिष्टता (M5/Rc1/8 आदि) वा प्लास्टिक ट्युबिङको बाहिरी व्यास (φ8/10/12 पुश-इन प्रकार) पुष्टि गर्नुहोस्।

  2. हावा प्रवाह क्षमता मिलाउनुहोस्:

     -- मिनी श्रृंखला (AN05/AN10): ≤0.4 m³/मिनेट

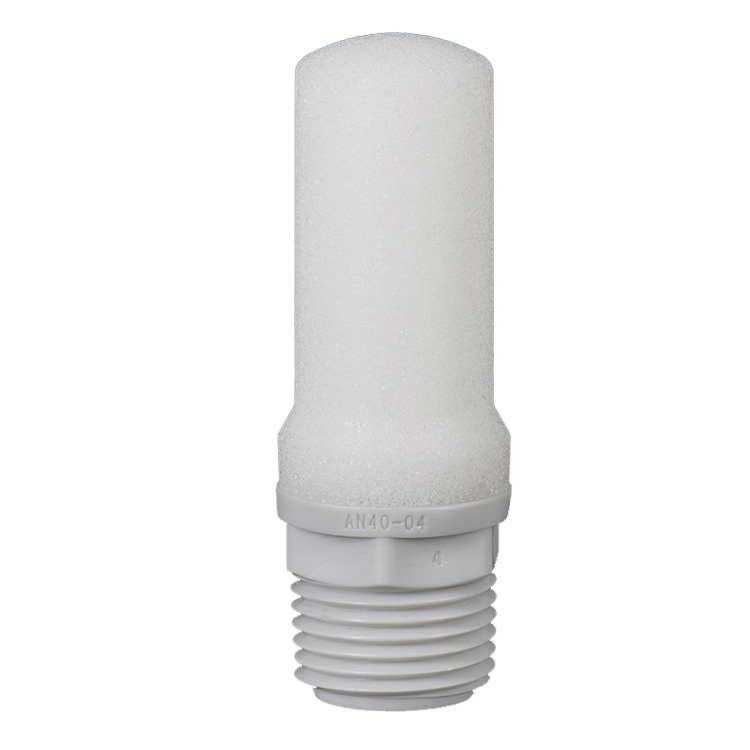

     -- मध्यम श्रृंखला (AN15/AN20/AN40): 0.8 ~ 1.2 m³/मिनेट

     -- ठूलो औद्योगिक श्रृंखला (AN500~AN900): ≥2.5 m³/min

  3. काम गर्ने वातावरण मिलाउनुहोस्:

     --उच्च तापक्रम / बारम्बार द्रुत निकास: सिन्टेड धातु AN110 श्रृंखला चयन गर्नुहोस्

     - आर्द्र धुलो इनडोर कार्यशाला: सिल गरिएको राल ANA1 श्रृंखला

     -- अधिकतम आवाज घटाउने प्राथमिकता: ANB1 उच्च क्षीणता साइलेन्सर श्रृंखला

स्थापना र नियमित मर्मत निर्देशनहरू

  1. स्थापना विधि

     - सिधै भल्भ/सिलिन्डर निकास पोर्टमा स्क्रू गर्नुहोस्; बाहिरी आवास कुनै पनि अभिमुखीकरण लेआउटको लागि स्वतन्त्र रूपमा घुमाउन सक्छ। पुश-इन प्रकार एक चरणमा ट्युबिङमा दृढतापूर्वक घुसाउन सकिन्छ।

  2. मर्मत नियमहरू

     - भरिएको कोर सफाई: कम-चापको सफा हावा वा कुल्लाको साथ कोरलाई उल्टो रूपमा उडाउनुहोस्; यदि गम्भीर अवरोध हटाउन सकिँदैन भने साइलेन्सर बदल्नुहोस्।

     - सेवा जीवन सन्दर्भ: राल sintered कोर लगभग। 10,000 कार्य घण्टा; अल्ट्रा-लामो टिकाऊ सेवा जीवन संग धातु sintered कोर।

SOLH ईन्टरचेन्ज लाभ

     AN05-M5, AN10-01, AN15-02, ANA1-06 सहित SOLH पूर्ण AN श्रृंखला मोडेलहरू SMC मूल AN साइलेन्सरहरूसँग समान थ्रेड साइज, प्रवाह क्षमता र आवाज घटाउने प्रभाव, अधिक प्रतिस्पर्धी एकाई मूल्य र द्रुत उत्पादन लागत अप्टिमपुरको लागि द्रुत उत्पादन लागत समयको साथ पूर्ण रूपमा आयामी रूपमा परिवर्तनीय छन्।

एक वाक्य सारांश

     SOLH AN श्रृंखला वायमेटिक निकास साइलेन्सरले 25~ 35dB(A) शोर न्यूनीकरण र तेल धुवाँ नियन्त्रण, सबै सोलेनोइड भल्भका लागि मानक विश्वव्यापी मफलर र औद्योगिक सिलिन्डर निकास आवाज नियन्त्रणमा रेजिन/मेटल सिन्टर्ड विकल्पहरूको साथ पूर्ण M5 देखि Rc2" आकारको लाइनअप प्रदान गर्दछ।
