MQR श्रृंखला कम टोक़ ग्याप सील रोटरी संघ

SOLH MQR मल्टि-च्यानल रोटरी युनियनले 0.003 ~ 0.50 N·m को अल्ट्रा-लो घुमाउने टर्कको साथ धातु गैर-सम्पर्क ग्याप सील अपनाउँछ। रबर सील रिंगहरूबाट मुक्त, यसले लामो स्थिर भण्डारण पछि पनि टाँसिनबाट जोगाउँछ। क्रस-लीकेज बिना 1/2/4/8/12/16 स्वतन्त्र वायु मार्गहरूसँग उपलब्ध छ, यसले -100kPa भ्याकुम देखि 1.0MPa सकारात्मक दबाव अन्तर्गत काम गर्दछ। डबल बियरिङद्वारा समर्थित, यो अधिकतम 3000 rpm द्विदिशात्मक रोटेशनमा 1 बिलियन मर्मत-रहित रोटेशनहरू सम्म पुग्छ। मानक M5 थ्रेड पोर्टहरू र स्नेहन-रहित संरचनासँग सुसज्जित, यसले रोबोट जोइन्टहरू, रोटरी अनुक्रमणिका तालिकाहरू र रोटरी सिलिन्डरहरूका लागि पाइपलाइन घुमाउने कामलाई हटाउँछ, रोटरी जिग भ्याकुम सोस्र्पसन र इलेक्ट्रोनिक्स, प्याकेजिङ र प्रिन्टिङ घुमाउने स्वचालन मेसिनरीका लागि निरन्तर हावा आपूर्तिमा व्यापक रूपमा लागू हुन्छ। स्थिर आवास निश्चित हुनुपर्छ र घुमाउने पक्ष लचिलो युग्मनसँग मिल्नुपर्छ; भारी रेडियल र अक्षीय भारहरू निषेधित छन्।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

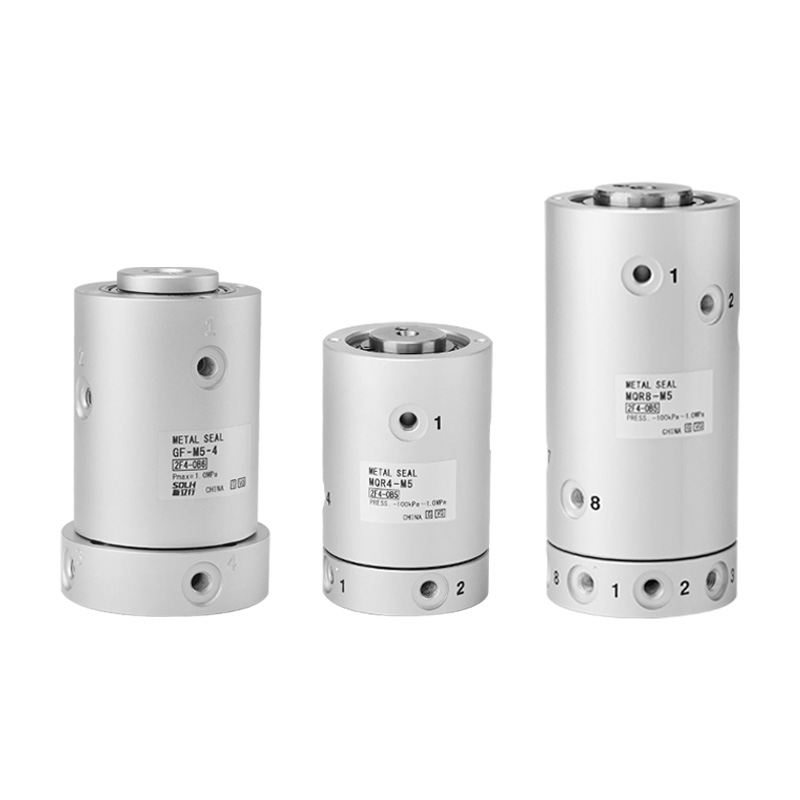

MQR श्रृंखला कम टोक़ ग्याप सील रोटरी युनियन (SOLH)

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

MQR श्रृंखला अल्ट्रा-लो घुमाउने टर्कको साथ धातु गैर-सम्पर्क ग्याप सील अपनाउने बहु-च्यानल रोटरी युनियन हो। संकुचित हावा र भ्याकुम डेलिभर गर्न रोबोट जोइन्टहरू, रोटरी टेबलहरू र रोटरी शाफ्टहरू सहित निरन्तर घुमाउने भागहरूका लागि विशेष रूपमा विकसित। यसले पाइपलाइन घुमाउने कामलाई पूर्ण रूपमा बेवास्ता गर्छ, स्वचालित रोटरी वायवीय प्रणालीहरूको लागि अल्ट्रा-स्मूथ रोटेशन र अल्ट्रा-लामो सेवा जीवनको विशेषता दिन्छ।

कोर उत्पादन लाभहरू

--अल्ट्रा-लो घुमाउने टर्क: केवल ०.००३～०.५० N·m, ड्राइभिङ सर्वो/मोटरमा सानो अतिरिक्त भार ल्याउँछ

-- मेटल ग्याप गैर-सम्पर्क सील: कुनै रबर सील घण्टी, कुनै टाँसिने वा जामिंग छैन; लामो अवधिको स्थिर भण्डारण पछि पनि सहज स्टार्टअप

- स्वतन्त्र बहु-च्यानल एयर सर्किटहरू: प्रत्येक सर्किटको बीचमा शून्य क्रस-लीकेज सहित वैकल्पिक 1/2/4/8/12/16 परिच्छेदहरू

--अल्ट्रा-विस्तारित सेवा जीवन: 1 बिलियन रोटेशन चक्र सम्म, पूर्ण मर्मत-रहित डिजाइन

- द्विदिश परिक्रमा र उच्च गति क्षमता: अधिकतम रोटेशनल गति 3000 rpm सम्म, उच्च-गति रोटरी अनुक्रमणिका उपकरणहरूको लागि उपयुक्त

- दोहोरो भ्याकुम र सकारात्मक दबाव मिल्दो: सञ्चालन दबाव दायरा -100kPa ~ 1.0MPa, दुबै भ्याकुम सक्शन र मानक हावा आपूर्ति लूपहरूको लागि काम गर्दछ

विश्वव्यापी मानक प्राविधिक निर्दिष्टीकरण

-- लागू हुने तरल पदार्थ: संकुचित हावा, अक्रिय ग्यास

-- सञ्चालन दबाव दायरा: -100kPa ~ 1.0MPa

-- परिवेश र मध्यम तापमान: -10 ~ 80 ℃

- सील प्रकार: गैर-सम्पर्क धातु अंतर सील संरचना

- समर्थन संरचना: डबल असर गाइडिंग समर्थन

-- पोर्ट थ्रेड: M5×0.8 (आन्तरिक / बाह्य थ्रेड वैकल्पिक)

- स्नेहन आवश्यकता: स्नेहन-रहित, नियमित तेल भर्न आवश्यक छैन

मोडेल प्यारामिटर द्रुत सन्दर्भ तालिका

मोडेल कोड	च्यानल मात्रा	अधिकतम घुमाउने टोक़	अधिकतम घूर्णन गति	शुद्ध वजन
MQR1-M5	1	≤0.003 N·m	3000 rpm	०.०२५ किलो
MQR2-M5	2	≤0.03 N·m	2000 rpm	०.१६ किलो
MQR4-M5	4	≤0.05 N·m	१५०० आरपीएम	०.३९ किलो
MQR8-M5	8	≤0.10 N·m	900 rpm	०.७६ किलो
MQR12-M5	12	≤0.20 N·m	600 rpm	1.26 किलो
MQR16-M5	16	≤0.50 N·m	200 rpm	2.80 किलो

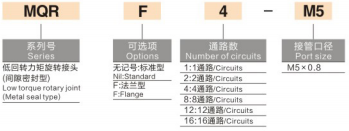

मोडेल नामकरण नियमका उदाहरणहरू

-- MQR4-M5: 4 स्वतन्त्र मार्गहरू, मानक M5 थ्रेड पोर्ट

-- MQR8-M5: 8 स्वतन्त्र मार्गहरू, मानक M5 थ्रेड पोर्ट

-- MQR16-M5: 16 स्वतन्त्र मार्गहरू, मानक M5 थ्रेड पोर्ट

विशिष्ट अनुप्रयोग परिदृश्यहरू

-- औद्योगिक रोबोट हात जोड्ने र रोटरी शाफ्टहरूको लागि वायवीय हावा आपूर्ति

- रोटरी अनुक्रमणिका तालिकाहरू, रोटरी सिलिन्डरहरू र टर्नटेबल स्वचालन उपकरणहरू

-- स्वचालित प्रशोधन स्टेशनहरूमा निरन्तर घुमाउने हावा आपूर्ति लूपहरू

- सक्शन कप र क्ल्याम्पिङ जिगहरूका लागि रोटरी भ्याकुम शोषण संयन्त्र

- प्याकेजिङ्ग, मुद्रण र इलेक्ट्रोनिक निर्माण मेसिनरी को लागी रोटरी वायवीय सर्किट

कुञ्जी स्थापना दिशानिर्देशहरू

- स्थिर आवास फिक्स गर्नुहोस्, जडान प्लेट मार्फत घुम्ने पक्ष ड्राइभ गर्नुहोस्

-- रेडियल अफसेट लोड हटाउन लचिलो युग्मन विधानसभा सिफारिस गरिएको छ

- रोटरी युनियनले ठूलो रेडियल वा अक्षीय बल सहन सक्दैन; यो केवल मध्यम प्रसारण लागि प्रयोग गरिन्छ

-- सर्पिल व्यवस्थित पोर्ट लेआउटले ट्युबिङ राउटिङलाई सरल बनाउँछ र घुमाउने क्रममा पाइपलाइन घुमाउन रोक्छ

एक वाक्य सारांश

SOLH MQR मल्टि-च्यानल मेटल ग्याप सिल रोटरी युनियनले अल्ट्रा-लो घुमाउने टर्क, मर्मत-रहित 1-बिलियन-साइकल लाइफस्पेन, डुअल भ्याकुम-पोजिटिभ प्रेसर अनुकूलता र वैकल्पिक 1~16 स्वतन्त्र वायु मार्गहरू, आदर्श पाइपलाइन एन्टी-ट्विस्ट एयर सप्लाई कम्पोनेन्टहरू र रोबोट-जोइन्टहरू सबै अटोरोट उपकरणहरूका लागि विशेषताहरू।
