रिचज टेक्नोलोजी इनडोर हाई-भोल्टेज ग्राउन्डिङ स्विचको विस्तृत परिचय

    उच्च-भोल्टेज स्विचगियर सामानहरू (पहिले उच्च-भोल्टेज इन्सुलेशन पार्ट्स, ग्राउन्डिङ स्विच कम्पोनेन्टहरू, इत्यादिमा फोकस गर्दै) को क्षेत्रमा रिच टेक्नोलोजीको व्यापारिक आधारमा आधारित, यसको इनडोर उच्च-भोल्टेज ग्राउन्डिङ स्विच उत्पादनहरू V5k2k ~V4k को भोल्टेज स्तरहरू भएका पावर प्रणालीहरूको लागि कोर सुरक्षा उपकरणको रूपमा राखिएको छ। तिनीहरू मुख्यतया इनडोर सबस्टेशनहरू, पावर वितरण कोठाहरू र उच्च-भोल्टेज स्विचगियर मिलानहरूमा उपकरण मर्मतका क्रममा ग्राउन्डिङ सुरक्षा आवश्यकताहरू पूरा गर्न प्रयोग गरिन्छ। उत्पादनहरूले T/ZZB 2173-2021 "12kV～40.5kV इनडोर हाई-भोल्टेज एसी ग्राउन्डिङ स्विच" जस्ता उद्योग मापदण्डहरूको पालना गर्दछ। निम्न उत्पादनको मूल आयामहरूबाट विस्तृत परिचय हो:

I. उत्पादन अवलोकन र कोर स्थिति

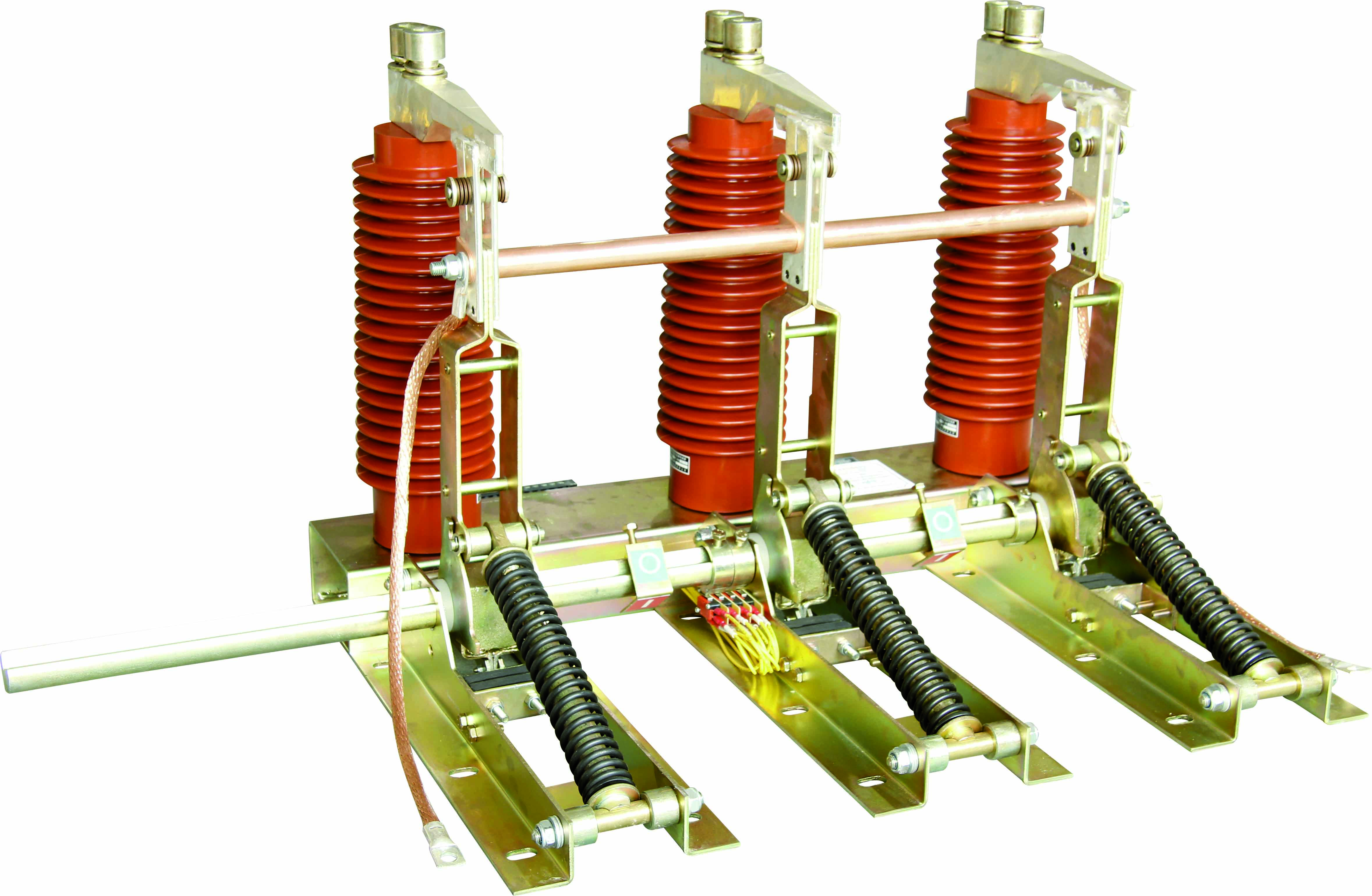

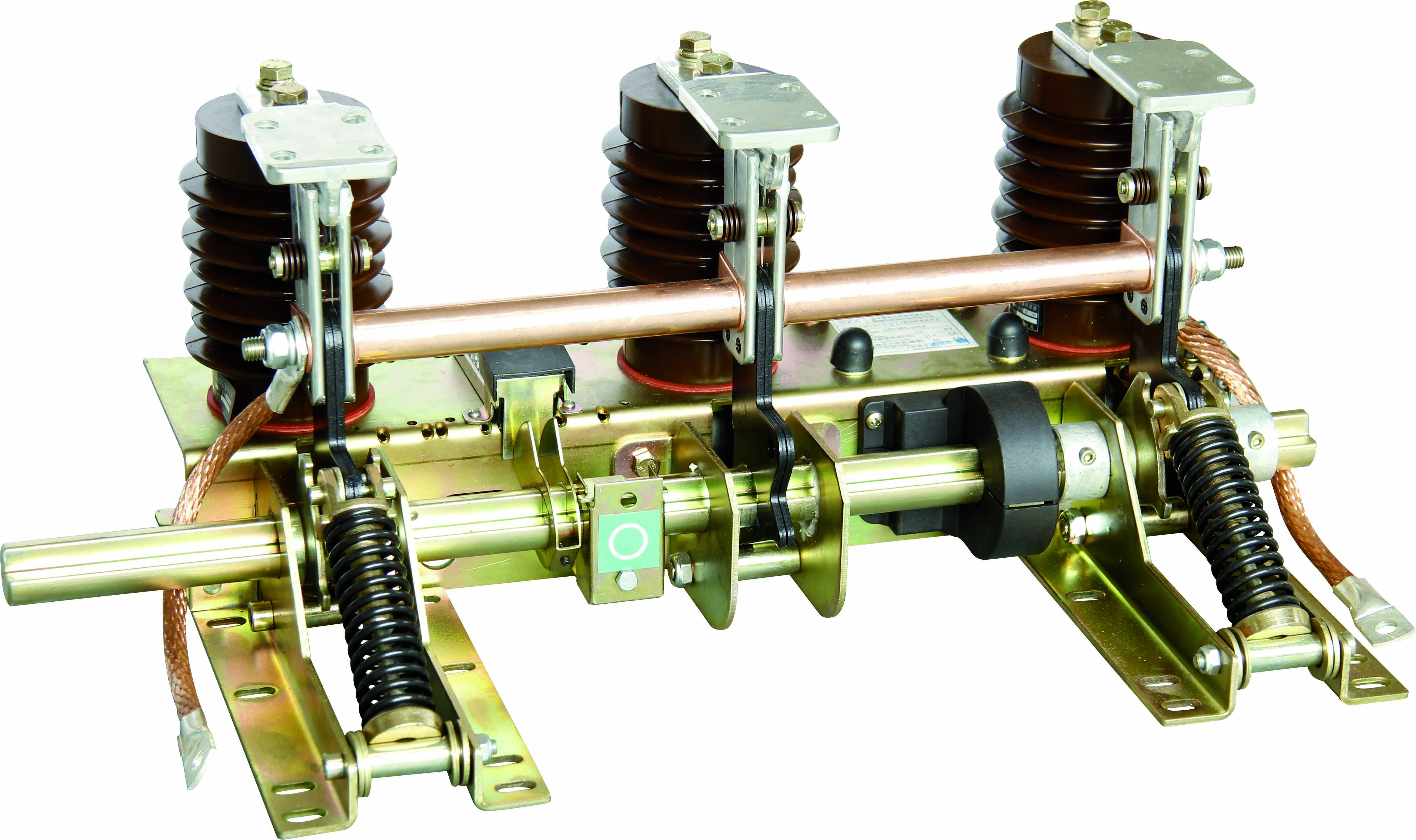

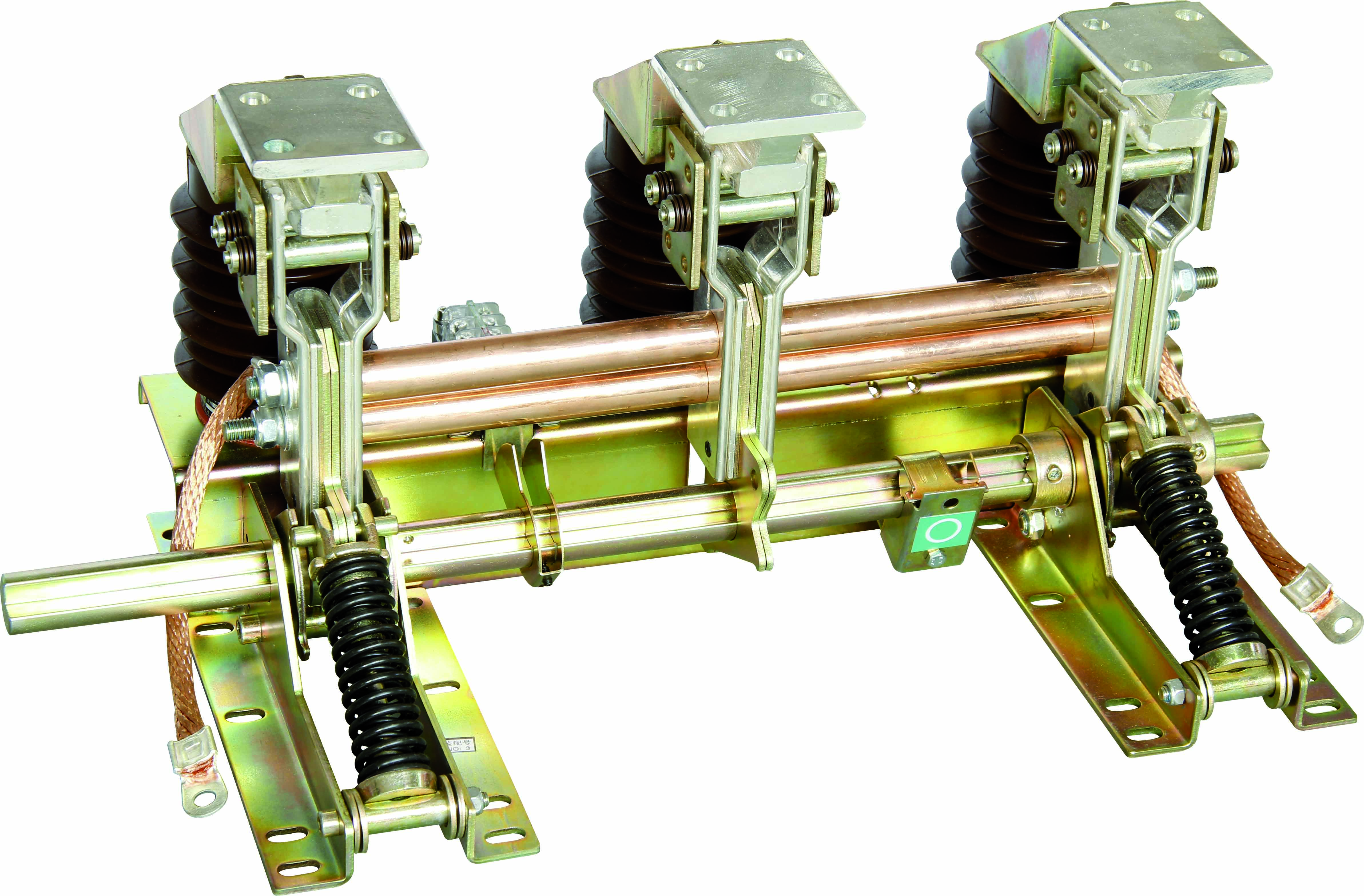

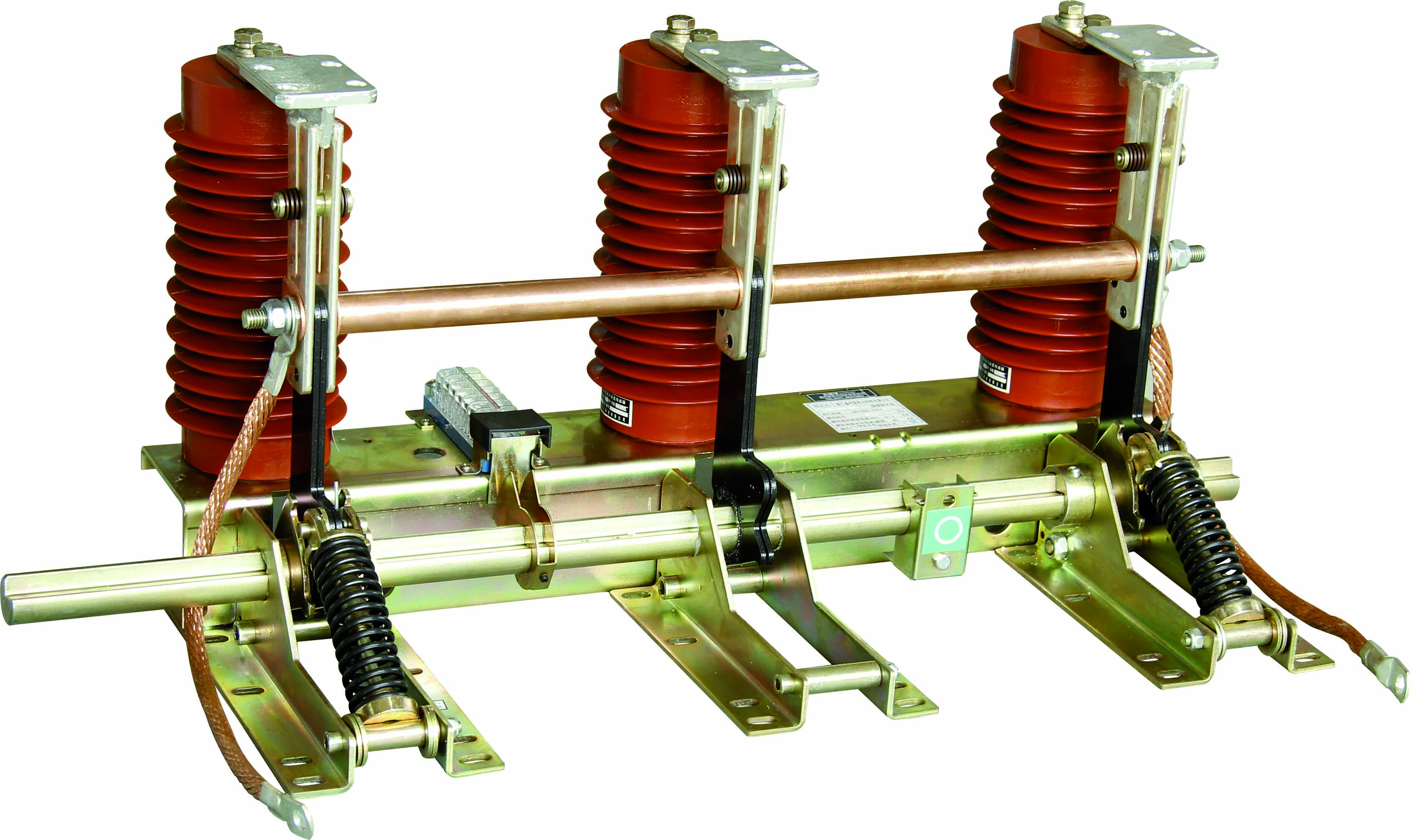

    रिच इनडोर हाई-भोल्टेज ग्राउन्डिङ स्विच एक मेकानिकल सेफ्टी ग्राउन्डिङ उपकरण हो, जसलाई आइसोलेटिंग स्विचको रूपमा वर्गीकृत गरिन्छ। यसको मुख्य कार्य भनेको उच्च-भोल्टेज उपकरणहरू (जस्तै सर्किट ब्रेकरहरू, ट्रान्सफर्मरहरू, स्विचगियरहरू) को मर्मतका क्रममा राखिने उपकरणहरू र पावर ग्रिड बीचको भरपर्दो ग्राउन्डिङ सर्किट बनाउनु हो, अवशिष्ट शुल्कहरू जारी गर्नु र व्यक्तिगत विद्युतीय झटका वा उपकरणको अप्रत्याशित विद्युत आपूर्तिबाट हुने क्षतिलाई रोक्नको लागि "स्पष्ट विच्छेद बिन्दु" प्रदान गर्नु हो।

• भोल्टेज कभरेज: 12kV, 24kV, 40.5kV (मुख्यधारा मध्यम-भोल्टेज इनडोर पावर प्रणालीहरूमा अनुकूलन);

• फ्रिक्वेन्सी अनुकूलन: 50Hz (घरेलु पावर प्रणाली मानकहरूसँग मिल्दो);

• मुख्य फाइदाहरू: रिचज हाई-भोल्टेज स्विच सामानहरू (जस्तै इन्सुलेट स्तम्भहरू, सञ्चालन संयन्त्रहरू), कम्प्याक्ट संरचना, लचिलो सञ्चालन, र कठोर वातावरणको प्रतिरोध (धूलो, तापक्रम र आर्द्रताको उतार-चढ़ाव जस्ता भित्री जटिल परिदृश्यहरूमा अनुकूलन) सँग प्राविधिक तालमेल बनाउनुहोस्।

II।प्रमुख प्राविधिक प्यारामिटरहरू (T/ZZB 2173-2021 मानकको पालना गर्दै)

    भोल्टेज स्तर वर्गीकरण अनुसार, कोर प्राविधिक मापदण्डहरू निम्न तालिकामा देखाइएको छ, जसले GB/T 1985-2014 "उच्च-भोल्टेज एसी अलग गर्ने स्विचहरू र ग्राउन्डिङ स्विचहरू" को आधारभूत आवश्यकताहरू पनि पूरा गर्दछ:

III। संरचनात्मक डिजाइन र कार्य सिद्धान्त

३.१ कोर संरचना (सजिलो स्थापना र मर्मतका लागि मोड्युलर डिजाइन)

    परिपक्व उद्योग वास्तुकलालाई सन्दर्भ गर्दै र रिचको सहायक प्रक्रिया फाइदाहरूसँग संयोजन गर्दै, उत्पादन मुख्य रूपमा निम्न घटकहरू मिलेर बनेको छ:

• कोष्ठक: संरचनात्मक बल सुनिश्चित गर्न सतह विरोधी जंग उपचार (गैल्भेनाइजिंग/स्प्रेइ) संग पातलो स्टील प्लेट को चिसो झुकाउने र वेल्डिंग द्वारा बनाईएको;

• ग्राउन्डिङ नाइफ एसेम्बली: T2 रातो तामा कोल्ड-ड्रान बन्ने, कन्ट्याक्ट सिल्भर प्लेटिङ लेयरको कठोरता ≥HV120 (सम्पर्क प्रतिरोध घटाउने र क्षरण प्रतिरोध सुधार गर्ने);

• स्थिर सम्पर्क: फ्ल्यान्ज चक्कु-धार डिजाइनको साथ, भरपर्दो सम्पर्क प्राप्त गर्न र खुकुलो तापबाट बच्न डिस्क वसन्तसँग सहयोग गर्दै;

• सञ्चालन संयन्त्र: म्यानुअल/इलेक्ट्रिक डुअल मोडहरू समर्थन गर्दछ (विद्युत मोडेलमा मोटर ड्राइभ एकाइ समावेश छ), दबाब वसन्त ऊर्जा भण्डारण संरचनासँग एकीकृत;

• इन्सुलेशन कम्पोनेन्टहरू: इपोक्सी राल इन्सुलेटरहरूले APG स्वचालित कम्प्रेसन मोल्डिङ प्रक्रिया (उच्च इन्सुलेशन बल, कम आंशिक डिस्चार्ज) लाई अपनाउछन्;

• बौद्धिक नियन्त्रण मोड्युल (वैकल्पिक): मोटर स्टाल सुरक्षा (≥5 पटक मूल्याङ्कन गरिएको वर्तमान), सञ्चालन समय सीमा सुरक्षा, भोल्टेज उतार-चढ़ाव सुरक्षा (80%-120% मूल्याङ्कन मूल्य), सुरक्षा ग्रेड IP3X समावेश गर्दछ;

1. फाउन्डेशन अनुकूलन: स्थापना सतह ≤1mm/m को स्तरता त्रुटि, र ग्राउन्डिङ लुप प्रतिरोध ≤0.5Ω (स्टेसन ग्राउन्डिङ ग्रिडमा विश्वसनीय रूपमा जडान हुनुपर्छ);

3.2 कार्य सिद्धान्त (प्रेसर वसन्त ऊर्जा भण्डारण द्वारा संचालित, म्यानुअल सञ्चालन गति को स्वतन्त्र)

(1) बन्द कार्य

1. अपरेटिङ मेकानिजमलाई म्यानुअल रूपमा/विद्युत रूपमा ड्राइभ गर्नुहोस्, टर्क मुख्य शाफ्टमा प्रसारित हुन्छ, क्र्याङ्क हात घुमाउनको लागि प्रतिरोधी टोक़लाई पार गर्दै;

2. ग्राउन्डिङ नाइफ सञ्चालन गर्ने रड प्रेशर स्प्रिङ डेड पोइन्टबाट गुज्र्छ, र ग्राउन्डिङ चक्कुलाई चाँडै बन्द गर्नको लागि प्रेसर स्प्रिङले तुरुन्तै ऊर्जा निकाल्छ;

3. ठाउँमा बन्द भएपछि, ग्राउन्डिङ चक्कु एक विश्वसनीय ग्राउन्डिङ सर्किट बनाउन डिस्क स्प्रिङ मार्फत स्थिर सम्पर्क फ्ल्यान्जसँग नजिकको सम्पर्कमा छ।

(२) उद्घाटन कार्य

1. अपरेटिङ मेकानिजमले रिभर्स टर्क लागू गर्छ, र मुख्य शाफ्टले मुख्य टर्क र स्प्रिङ फोर्सलाई पार गर्छ र क्र्याङ्क हातलाई रिभर्समा घुमाउनको लागि चलाउँछ;

2. ग्राउन्डिङ नाइफ प्रेशर स्प्रिङ डेड पोइन्टबाट उर्जा भण्डारण पूरा गर्न फेरि जान्छ (अर्को बन्दको लागि तयारी गर्दै);

3. ठाउँमा खोलिए पछि, ब्रेक खोल्ने दूरी मानक आवश्यकताहरू पूरा गर्दछ, स्पष्ट विद्युत अलगाव गठन।

IV। मुख्य कार्यहरू र अनुप्रयोग परिदृश्यहरू

4.1 कोर सुरक्षा कार्यहरू

1. जबरजस्ती इन्टरलक संरक्षण: उच्च-भोल्टेज स्विचगियरको मुख्य स्विचको साथ मेकानिकल/विद्युतीय इन्टरलक महसुस गर्नुहोस् (जब मुख्य स्विच खोलिएको छैन, ग्राउन्डिङ स्विच बन्द गर्न सकिँदैन; ग्राउन्डिङ स्विच बन्द हुँदा, मुख्य स्विच बन्द गर्न सकिँदैन) गलत कार्य रोक्न;

२. अवशिष्ट चार्ज रिलिज: मर्मतसम्भारको समयमा इलेक्ट्रोस्ट्याटिक झटकाबाट बच्न ग्राउन्डिङ पछि उपकरणमा अवशिष्ट चार्जहरू तुरुन्तै डिस्चार्ज गर्नुहोस्;

3. सर्ट-सर्किट बनाउने क्षमता: क्लास E2 बनाउने कार्यसम्पादनले मर्मतसम्भारको क्रममा अचानक सर्ट-सर्किट गल्तीहरूको सामना गर्न सक्छ ताकि उपकरणहरू बर्नआउटबाट बच्न सकिन्छ।

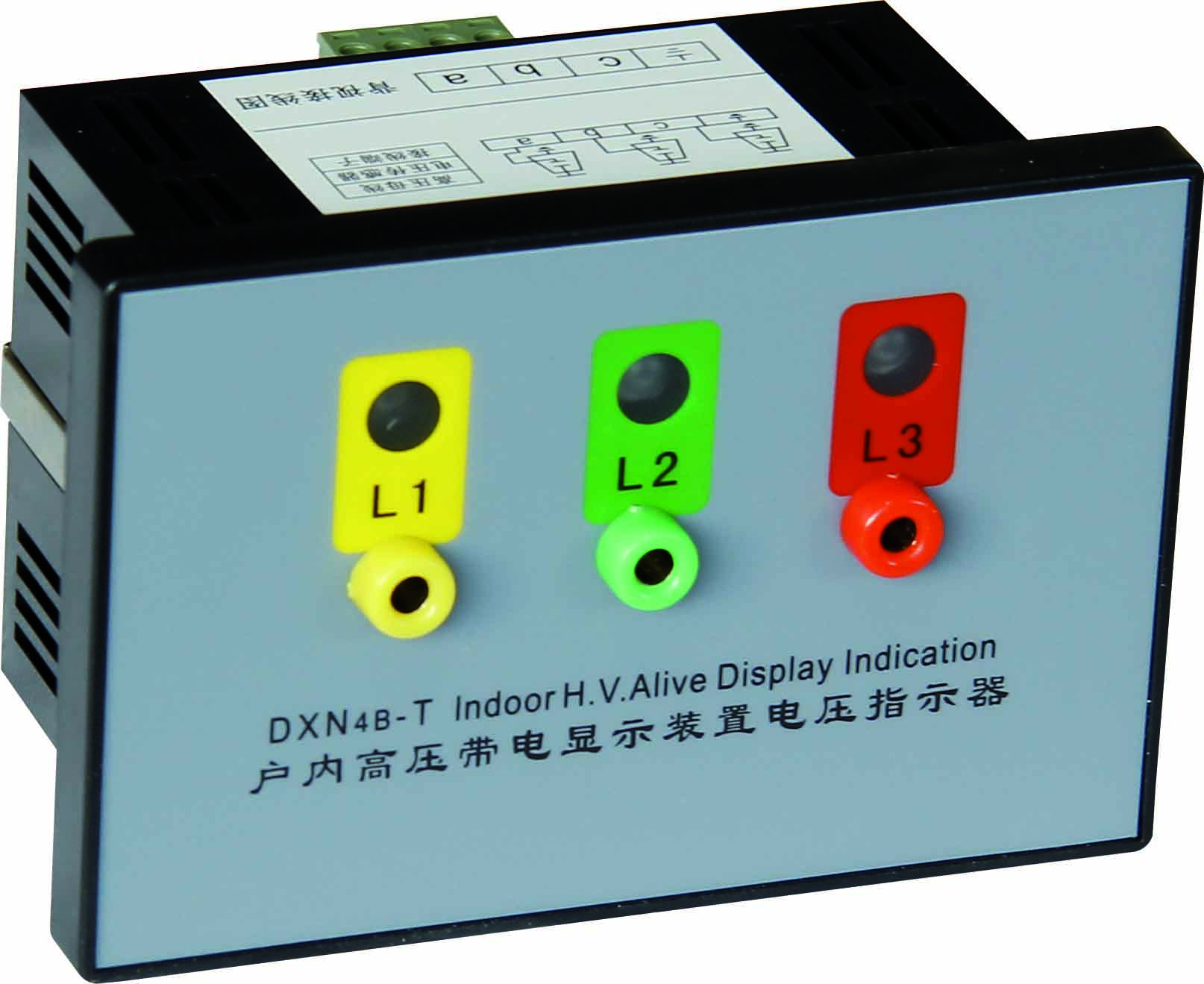

4. राज्य भिजुअलाइजेशन: मेकानिकल स्थिति संकेत (स्पष्ट खुल्ने / बन्द चिन्हहरू), वैकल्पिक प्रत्यक्ष प्रदर्शन उपकरण (DL408-91 नियमहरूको पालना) संग सुसज्जित।

4.2 विशिष्ट अनुप्रयोग परिदृश्यहरू

• इनडोर सबस्टेशनहरू: 12kV~40.5kV सर्किट ब्रेकरहरू र बसबार र ट्रान्सफर्मर मर्मत ग्राउन्डिङका लागि अलग्गै स्विचहरू प्रयोग गरिन्छ;

• उच्च-भोल्टेज स्विचगियर मिलान: बाहिर जाने क्याबिनेटहरू र मिटरिङ क्याबिनेटहरूको लागि मर्मत ग्राउन्डिङ कम्पोनेन्टको रूपमा, MNS, GCS र अन्य क्याबिनेटहरूमा अनुकूलन, Richge लो-भोल्टेज स्विचगियर सामानहरू संग "हाई-लो भोल्टेज सिनर्जी" बनाउनुहोस्;

औद्योगिक विद्युत वितरण प्रणालीहरू: ठूला कारखानाहरू र खानी-स्वामित्वका पावर स्टेशनहरूमा उच्च-भोल्टेज उपकरणहरू (जस्तै उच्च-भोल्टेज मोटरहरू, रेक्टिफायर क्याबिनेटहरू) को मर्मत संरक्षण;

• नयाँ ऊर्जा परिदृश्यहरू: फोटोभोल्टिक/विन्ड पावर बूस्टर स्टेशनहरूमा इनडोर पावर वितरण उपकरणहरू (जस्तै 35kV स्विचगियर) को सुरक्षा ग्राउन्डिङ।

V. स्थापना र मर्मतसम्भार बिन्दुहरू

5.1 प्रमुख स्थापना आवश्यकताहरू

1. फाउन्डेशन अनुकूलन: स्थापना सतह ≤1mm/m को स्तरता त्रुटि, र ग्राउन्डिङ लुप प्रतिरोध ≤0.5Ω (स्टेसन ग्राउन्डिङ ग्रिडमा विश्वसनीय रूपमा जडान हुनुपर्छ);

2. इन्टरलक कोअपरेसन: स्विचगियरको मुख्य स्विचसँगको इन्टरलक मेकानिजम जाम नगरी सहज रूपमा सञ्चालन हुन्छ भन्ने सुनिश्चित गर्नुहोस् (राम्रो अनुकूलताका लागि रिचज मूल इन्टरलक सामानहरू प्रयोग गर्न सिफारिस गरिन्छ);

3. विद्युतीय तार: विद्युतीय मोडेलको कन्ट्रोल लाइन जडानले भोल्टेज स्तर (जस्तै AC220V/DC220V) को पालना गर्नुपर्छ, र तारिङ टर्मिनलहरूको टाइटनिङ टर्कले म्यानुअलको आवश्यकताहरू पूरा गर्दछ;

4. स्वीकृति परीक्षण: स्थापना पछि, यो खोल्ने र बन्द एसिन्क्रोनिज्म, लूप प्रतिरोध र इन्सुलेशन प्रदर्शन (पावर फ्रिक्वेन्सी भोल्टेज, आंशिक डिस्चार्ज परीक्षण) को परीक्षण गर्न आवश्यक छ।

5.2 नियमित मर्मतसम्भार र समस्या निवारण

(१) मर्मत चक्र र सामग्री

(2) साझा समस्या निवारण

• क्लोजिङ जामिङ: क्र्याङ्क हात र मुख्य शाफ्ट बीचको जडान ढीलो छ कि छैन वा सम्पर्क विकृत छ कि छैन (विकृत भागहरू प्रतिस्थापन गर्न आवश्यक छ) जाँच गर्नुहोस्;

• अत्यधिक सम्पर्क प्रतिरोध: कन्ट्याक्ट अक्साइड तहलाई पालिस गर्नुहोस्, सिल्भर प्लेटिङ पूरक गर्नुहोस् (वा सम्पर्क असेम्बली बदल्नुहोस्);

• बिजुली सञ्चालन विफलता: मोटर स्टाल सुरक्षा ट्रिगर भएको छ कि छैन जाँच गर्नुहोस् (नियन्त्रक रिसेट गर्न आवश्यक छ), वा ड्राइभ गियर लगाएको छ कि छैन;

• अत्यधिक आंशिक डिस्चार्ज: इन्सुलेशन भागहरूको सतहमा तेलको दाग सफा गर्नुहोस्, इन्सुलेटरमा दरार छ कि छैन जाँच गर्नुहोस् (आवश्यक भएमा इन्सुलेटर बदल्नुहोस्)।

VI। मानक अनुपालन र गुणस्तर प्रतिबद्धता

6.1 अनुरूप मानकहरू

• समूह मानक: T/ZZB 2173-2021 "12kV～40.5kV इनडोर हाई-भोल्टेज एसी ग्राउन्डिङ स्विच";

• राष्ट्रिय मानक: GB/T 1985-2014 "उच्च-भोल्टेज AC अलग गर्ने स्विचहरू र ग्राउन्डिङ स्विचहरू", GB/T 11022-2020 "उच्च भोल्टेज स्विचगियर र नियन्त्रण उपकरण मानकहरूको लागि साझा प्राविधिक आवश्यकताहरू";

• परीक्षण मानक: GB/T 14598.26-2015 "विद्युत चुम्बकीय अनुकूलता - परीक्षण र मापन प्रविधिहरू - इलेक्ट्रोस्टेटिक डिस्चार्ज इम्युनिटी टेस्ट" (EMC परीक्षण), नुन स्प्रे परीक्षण (तीन-प्रूफ प्रमाणीकरण)।

6.2 गुणस्तर प्रतिबद्धता

• उत्पादन वारेन्टी अवधि: 1 वर्ष (मानव क्षति वा बल majeure बाहेक);

• जीवन ग्यारेन्टी: जब मेकानिकल जीवन कक्षा M2 (10,000 पटक) पुग्छ, मुख्य कार्यसम्पादनले मानक आवश्यकताहरू पूरा गर्दछ;

• सेवा समर्थन: स्थापना मार्गदर्शन, मर्मत प्रशिक्षण र स्पेयर पार्ट्स आपूर्ति प्रदान गर्नुहोस् (सहायता Richge आधिकारिक वेबसाइट वा ग्राहक सेवा मार्फत प्राप्त गर्न सकिन्छ)।

VII। विस्तृत जानकारी प्राप्त गर्ने तरिका

    रिच टेक्नोलोजी इनडोर हाई-भोल्टेज ग्राउन्डिङ स्विचको पूर्ण उत्पादन पुस्तिका प्राप्त गर्न (विशिष्ट मोडेल प्यारामिटरहरू, स्थापना रेखाचित्रहरू, परीक्षण रिपोर्टहरू सहित), तपाईंले निम्न विधिहरू प्रयोग गर्न सक्नुहुन्छ:

1. Richge आधिकारिक वेबसाइट (www.richgeswitchgear.com) मा जानुहोस् र "उच्च भोल्टेज उत्पादनहरू" वा "प्राविधिक डाउनलोड" खण्डमा प्रश्न गर्नुहोस्;

2. रिचज सेल्स डिपार्टमेन्टमा सम्पर्क गर्नुहोस् (WhatsAPP: +86 189 5893 8078) र आवश्यकताहरू व्याख्या गर्नुहोस् (जस्तै भोल्टेज स्तर, विद्युतीय नियन्त्रण आवश्यक छ कि छैन);

3. अनुकूलित प्राविधिक समाधानको लागि आवेदन दिन Richge ग्राहक सेवा इमेलमा इमेल पठाउनुहोस्।
