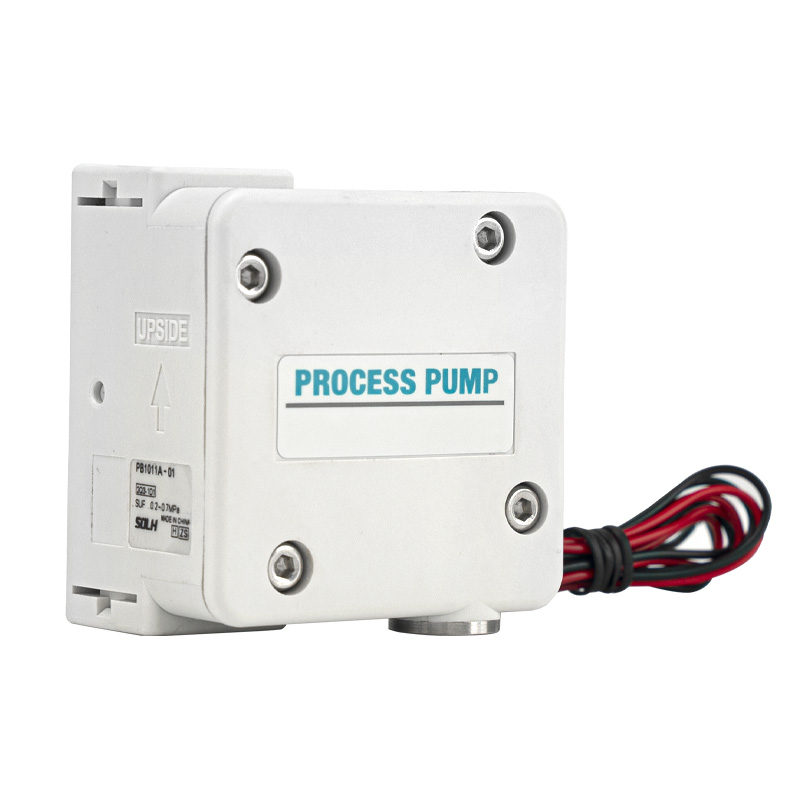

RPB1011 श्रृंखला डायाफ्राम पम्प (PB1000A बिल्ट-इन सोलेनोइड भल्भ प्रकार)

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

     SOLH PB1011A PB1000A लघु एकल-अभिनय वायवीय डायाफ्राम पम्प श्रृंखला भित्र निर्मित solenoid भल्भ संग सम्बन्धित छ। यसले कम्प्याक्ट रूपरेखा, पूर्ण जंग प्रतिरोध र शून्य शाफ्ट सील चुहावट फिचर गर्दछ। रासायनिक विलायक, शुद्ध पानी, चिकित्सा तरल र अभिकर्मक को माइक्रो देखि मध्यम प्रवाह वितरण को लागी डिजाइन गरिएको, यो एक कम्प्याक्ट परिशुद्धता डोजिङ पम्प हो जुन फाइन केमिकल, सेमीकन्डक्टर र बायोटेक उद्योगहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

मोडेल वर्गीकरण र ड्राइभ मोड

     --  PB1011A: बिल्ट-इन एकीकृत 3-पोर्ट सोलेनोइड भल्भ (DC24V), प्रत्यक्ष विद्युतीय संकेत नियन्त्रण, प्लग-एन्ड-प्ले तारिङ

     --  PB1013A: बाह्य वायु पायलट प्रकार, स्वतन्त्र बाह्य सोलेनोइड भल्भ द्वारा संचालित

     --  पोर्ट साइज प्रत्यय: 01 = Rc1/8 मानक तरल पोर्ट

     --  सामान्य पूर्ण मोडेलहरू: PB1011A-01; PB1011A-01-B (माउन्टिंग खुट्टा कोष्ठक संग); PB1011A-01-N (NPT थ्रेड पोर्ट)

कोर प्राविधिक विवरण (PB1011A)

     --ड्राइभ एकाइ: बिल्ट-इन 3/2 सोलेनोइड भल्भ, DC24V, पावर खपत 0.35W

     --  प्रवाह दायरा: 8～2000 mL/min (0.12～120 L/h)

     --  डिस्चार्ज कार्य दबाव: 0～0.6 MPa

     --  ड्राई सक्शन लिफ्ट: अधिकतम २.५ मि

     -- सञ्चालित तरल पदार्थको तापक्रम: ०～50℃ (पम्प च्याम्बर भित्र आइसिङ छैन)

     -- अधिकतम स्वीकार्य तरल चिपचिपाहट: 100 mPa·s

     -- आपूर्ति हावाको चाप दायरा: ०.२ ~ ०.७ MPa

     -- हावा खपत: ≤40 L/min (ANR)

     -- समग्र आयाम र वजन: ६० × ६० × ४१ मिमी, लगभग। 170 ग्राम

     -- अपरेटिङ नाइज: ≤64 dB(A); मिल्दो साइलेन्सरको साथ शोर थप कम भयो

     -- डायाफ्राम सेवा जीवन: 30 मिलियन स्विचिङ चक्र सम्म

भिजेको भाग सामग्री कन्फिगरेसन

      - पम्प शरीर: Polypropylene PP / SUS316 स्टेनलेस स्टील वैकल्पिक

     -- डायाफ्राम र चेक भल्भ कोर: कम्पोजिट PTFE + PP

     - सील सामग्री: FKM फ्लोरो रबर, एसिड, क्षार र जैविक विलायकको लागि उत्कृष्ट प्रतिरोध

     - सामग्री लाभ: शाफ्टलेस सील डिजाइनले मध्यम चुहावट हटाउँछ; रासायनिक समाधान, शुद्ध पानी, चिकित्सा अभिकर्मक र हल्का एसिड/क्षार तरल पदार्थको लागि पूर्ण जंग प्रतिरोध।

कार्य सिद्धान्त (PB1011A इलेक्ट्रिक नियन्त्रण प्रकार)

     - सोलेनोइड एनर्जाइज्ड अन: कम्प्रेस गरिएको हावा ड्राइभ च्याम्बरमा प्रवेश गर्छ, डायाफ्रामलाई बायाँ सार्न धकेल्छ; पम्प च्याम्बर भित्रको तरल पदार्थ माथिल्लो एकतर्फी भल्भ मार्फत डिस्चार्ज गरिन्छ।

     - सोलेनोइड डी-एनर्जाइज्ड अफ: ड्राइभ च्याम्बरले हावा निस्कन्छ; अन्तर्निर्मित वसन्त बल अन्तर्गत डायाफ्राम दायाँतिर रिसेट हुन्छ; नयाँ तरल पदार्थ तल्लो इनलेट चेक भल्भ मार्फत पम्प गुहामा चुसिन्छ।

     -- उच्च-फ्रिक्वेन्सी सोलेनोइड अन/अफ साइकल (1～10 Hz) ले निरन्तर तरल सक्शन र डिस्चार्ज महसुस गर्छ; आउटपुट प्रवाह ठ्याक्कै स्विच आवृत्ति परिवर्तन गरेर समायोजित गर्न सकिन्छ।

स्थापना र पाइपिंग आवश्यकताहरू

  1. अनिवार्य स्थापना नियम

     - फ्लुइड आउटलेट पोर्ट (आउट) लाई पम्प च्याम्बर भित्र हावा लक हुनबाट जोगाउनको लागि माथिको अनुहार हुनुपर्छ।

 2. पोर्ट परिभाषा र थ्रेड विशिष्टता

     -- फ्लुइड इन/आउट मुख्य पोर्टहरू: मानक Rc1/8", NPT1/8 वैकल्पिक

     -- एयर सप्लाई SUP पोर्ट: M5×0.8 थ्रेड

     -- Exhaust EXH पोर्ट: M5×0.8 थ्रेड, AN05-M5 मिनिएचर साइलेन्सरसँग उपयुक्त

  3. माउन्टिंग प्वालहरू

     -- 2 × M4 स्क्रू प्वालहरू 6 मिमी गहिराइको साथ; वा प्वालहरू मार्फत φ4.5; निश्चित उपकरण स्थापनाको लागि समर्पित फुट कोष्ठक सहायक KT-PB1A-5 उपलब्ध छ।

विशिष्ट औद्योगिक अनुप्रयोग परिदृश्यहरू

     -- अर्धचालक र PV निर्माण: रासायनिक विलायक स्थानान्तरण, तरल परिसंचरण लुप सफाई

     --मेडिकल र बायोकेमिकल उपकरण: अभिकर्मक, बफर समाधान र जैविक तरलको माइक्रो डेलिभरी

     -- प्रिन्टिङ र प्याकेजिङ मेसिनरी: मसी, टाँसेको ग्लु स्वचालित फिडिङ प्रणाली

     -- पर्यावरण संरक्षण र पानी उपचार: रासायनिक एजेन्ट खुराक, फोहोर पानी नमूना संकलन

     -- सामान्य स्वचालन उद्योग: तरल पदार्थ काटन, सफाई एजेन्ट र हल्का तेल ढुवानी

मोडेल चयन दिशानिर्देशहरू

     --प्रवाह मिलान: प्रवाहको लागि PB1011A चयन गर्नुहोस् ≤2000 mL/min; PB1013A एयर पायलट मोडेल विशेष लिङ्केज नियन्त्रण परिदृश्यहरूको लागि (अधिकतम प्रवाह 1000 एमएल/मिनेट)

     - भिजेको सामग्री चयन: सामान्य कमजोर रासायनिक तरलको लागि पीपी पम्प शरीर; बलियो संक्षारक विलायकको लागि SUS316 + PTFE कम्बो

     -- नियन्त्रण मोड: इलेक्ट्रिक प्रत्यक्ष नियन्त्रण PB1011A छनौट गर्नुहोस्; उपकरण बाह्य इन्टरलक लिंकेज PB1013A एयर पायलट प्रकार छनौट गर्नुहोस्

     - सहायक सामानहरू: चलिरहेको आवाज कम गर्न निकास पोर्टमा साइलेन्सर स्थापना गर्नुहोस्; लामो-अवधि निश्चित स्थापनाको लागि खुट्टा कोष्ठक मिलाउनुहोस्

SOLH ईन्टरचेन्ज लाभ

     SOLH-PB1011 शृङ्खलाले समग्र आयाम, पोर्ट थ्रेड लेआउट र सबै कार्यसम्पादन मापदण्डहरू, उच्च लागत प्रदर्शनको साथ, पाइपलाइन परिमार्जन बिना प्रत्यक्ष ड्रप-इन प्रतिस्थापनमा SMC मूल PB1011 श्रृंखलासँग पूर्ण रूपमा मेल खान्छ।

एक वाक्य सारांश

     SOLH PB1011A मिनिएचर बिल्ट-इन सोलेनोइड वायमेटिक डायाफ्राम पम्पले शाफ्ट-सिल-फ्री लीक-प्रूफ PTFE/FKM जंग प्रतिरोधी भिजेका भागहरू अपनाउँछ, 8 ~ 2000mL/min माइक्रो-मध्यम प्रवाह खुराक समर्थन गर्दछ, इलेक्ट्रिक इन्टिग्रेटेड सोलेनोइड र बाह्य पम्प ट्रान्सफर पम्पको लागि उपलब्ध छ। चिकित्सा, मुद्रण र पर्यावरण अभिकर्मक वितरण प्रणाली।
