IS3000 श्रृंखला वायवीय दबाव स्विच

SOLH IS3000 पिस्टन-प्रकार मेकानिकल वायमेटिक दबाव स्विच बराबर SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छ। समायोज्य दबाव दायरा 0.1~0.7MPa, हिस्टेरेसिस ≤0.05MPa र दोहोरिने क्षमता ±0.05MPa सँग, वायुको दबाबले 1NO+1NC माइक्रो सम्पर्क स्विचलाई सक्रिय गर्न निर्मित पिस्टनलाई धक्का दिन्छ। डाइ-कास्ट एल्युमिनियम हाउसिंग IP40 डस्टप्रूफ ग्रेडमा पुग्छ, शीर्ष समायोजन घुंडी र पावर आपूर्ति बिना अफलाइन दबाव सेटिङको लागि स्नातक विन्डो संग सुसज्जित। मानक पोर्ट Rc1/4, वैकल्पिक NPT1/4 थ्रेड, IS3100 ग्यास्केट माउन्टिंग संस्करण र IS3010 माइक्रो-लोड संस्करण PLC को लागि समर्पित, साथै सूचक प्रकाश वैकल्पिक मोडेल। यसको ठोस पिस्टन मेकानिकल संरचनाले उत्कृष्ट झटका र कम्पन प्रतिरोध प्रदान गर्दछ, भाइब्रेटरी फिडरहरूमा स्थिर, नकिङ ह्यामर र स्ट्याम्पिङ मेसिनहरू बिना सिग्नल ड्रिफ्ट वा डिजिटल इलेक्ट्रोनिक स्विचहरूमा सामान्य रूपमा गलत ट्रिगर। अधिकतम सम्पर्क लोड 1A ले मिनिएचर सोलेनोइड भल्भको प्रत्यक्ष ड्राइभिङ वा PLC डिजिटल इनपुटहरूमा जडान गर्न अनुमति दिन्छ, मुख्य वायु स्रोत कम-दबाव सुरक्षा, सिलिन्डर क्ल्याम्पिङ स्थिति पुष्टिकरण र कम्पन उपकरणहरूको लागि वायमेटिक सुरक्षा इन्टरलकको लागि व्यापक रूपमा लागू हुन्छ। यसले IS10 रिड स्विचहरू भन्दा उच्च विद्युतीय लोड क्षमता र ISE30A डिजिटल प्रेसर स्विचहरू भन्दा राम्रो लागत प्रदर्शन र कम्पन स्थिरता प्रदान गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

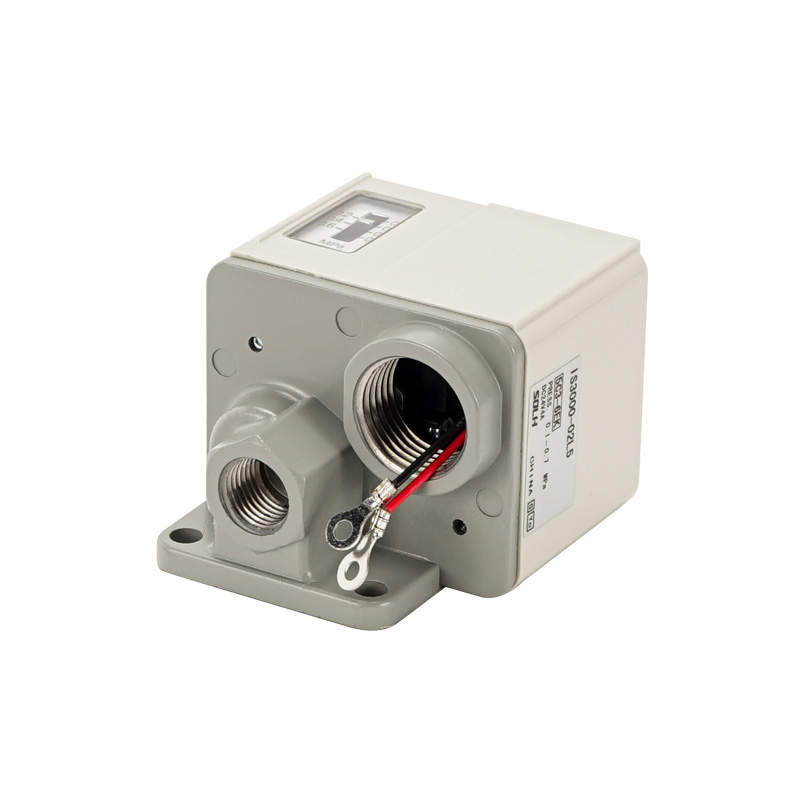

IS3000 श्रृंखला मेकानिकल माइक्रो वायमेटिक दबाव स्विच

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

SOLH IS3000 श्रृंखला एक क्लासिक पिस्टन-संचालित मेकानिकल माइक्रो प्रेसर स्विच हो। यसले वसन्त पिस्टनमा काम गर्ने वायुको दबाब मार्फत आन्तरिक माइक्रो सम्पर्क स्विचलाई धक्का दिन्छ, बलियो प्रत्यक्ष विद्युत उत्पादन प्रदान गर्दछ। मुख्यतया IS10 रिड स्विच शृङ्खलाको रूपमा एयर सर्किट ओभर/अण्डर प्रेसर संरक्षण र स्वचालित ट्रिगर नियन्त्रण, समान ग्रेड र मिल्दो प्रतिस्थापनको लागि प्रयोग गरिन्छ। भारी कम्पन वातावरणको लागि उत्तम जहाँ इलेक्ट्रोनिक डिजिटल स्विचहरू अस्थिर छन्।

कार्य सिद्धान्त र मूल संरचना

1. सञ्चालन सिद्धान्त

- संकुचित हावाले वसन्त-लोड गरिएको पिस्टनलाई धकेल्छ; एक पटक हावाको दबाब पूर्वनिर्धारित थ्रेसहोल्डमा पुगेपछि, पिस्टनले कन्ट्याक्ट सर्किट खोल्न वा बन्द गर्न निर्मित माइक्रो स्विचलाई मेकानिकली रूपमा सक्रिय गर्छ। जब दबाब हिस्टेरेसिस मान भन्दा कम हुन्छ, वसन्तले पिस्टनलाई रिसेट गर्छ र मूल स्विच अवस्था पुनर्स्थापित गर्दछ।

2. कोर संरचनात्मक अवयवहरू

- शीर्ष दबाव समायोजन नब: बिजुली आपूर्ति बिना ट्रिगर दबाव को प्रत्यक्ष रोटरी सेटिङ

--बिल्ट-इन 1ab माइक्रो स्विच: युनिभर्सल एसी/डीसी लोड, सीधा PLC इनपुट टर्मिनलहरू जडान गर्नुहोस् वा सानो सोलेनोइड भल्भहरू ड्राइभ गर्नुहोस्

-- ग्रेजुएट प्रेसर हेर्ने विन्डो: वास्तविक समय प्रिसेट प्रेशर रिडिङका लागि देखिने MPa स्केल

-- डाइ-कास्ट एल्युमिनियम आवास: IP40 धुलो संरक्षण, सामान्य कारखाना कार्यशाला वातावरणको लागि उपयुक्त

विश्वव्यापी मानक प्राविधिक विशिष्टता तालिका

प्यारामिटर वस्तु	मानक विशिष्टता
लागू हुने माध्यम	सुख्खा हावा, नाइट्रोजन र अन्य गैर-संक्षारक अक्रिय ग्यास
अधिकतम परिचालन दबाव	१.० एमपीए
समायोज्य दबाव दायरा	0.1 ~ 0.7 MPa (मानक वायमेटिक प्रणालीहरूको पूर्ण कभरेज)
हिस्टेरेसिस (डेड ब्यान्ड)	≤ ०.०५ एमपीए
पुनरावृत्ति सटीकता	±0.05 MPa
सम्पर्क कन्फिगरेसन	1ab एकल पोल डबल थ्रो (NO / NC स्विच गर्न योग्य तारिङ)
सम्पर्क लोड मूल्याङ्कन	मानक प्रकार: AC/DC 100V 1AMicro लोड प्रकार (IS3010): DC 5V 1mA (PLC र लघु रिलेका लागि अनुकूलित)
पोर्ट थ्रेड साइज	Rc1/4 (IS3000-02); NPT1/4 (IS3000-N02)
सञ्चालन तापमान	-5 ~ 60 ℃ (एयर पाइपिंग भित्र बरफ गठन छैन)
संरक्षण वर्ग	IP40 धुलो प्रतिरोधी
सेवा जीवन	10 मिलियन सम्म मेकानिकल स्विचिङ चक्र

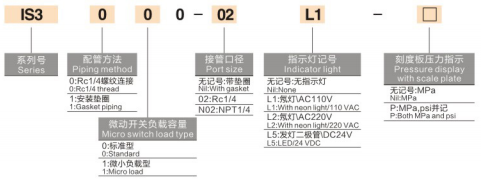

मोडेल कोडिङ र भेरियन्ट व्याख्या पूरा गर्नुहोस्

1. मोडेल उदाहरण: IS3000-02-P

-- IS3000: आधार मानक थ्रेडेड शरीर श्रृंखला

-- ०२: पोर्ट थ्रेड कोड = Rc1/4; प्रत्यय N02 = NPT1/4 अमेरिकी थ्रेड

-- P: बिल्ट-इन नीयन सूचक प्रकाश (खाली = प्रकाश बिना मानक मोडेल)

2. व्युत्पन्न विशेष मोडेलहरू

-- IS3100: ग्यास्केट सतह माउन्टिङ भेरियन्ट, एकीकृत मेनिफोल्ड स्थापनाको लागि मोड्युलर एयर सेवा एकाइहरू (AFC/AC श्रृंखला) सँग मिलाइएको

-- IS3010: माइक्रो लो-लोड समर्पित मोडेल, PLC नियन्त्रकहरूको सानो DC सिग्नल इनपुटको लागि अनुकूलित

मुख्य उत्पादन लाभहरू

1. झटका र कम्पन प्रतिरोधी हेवी-ड्युटी मेकानिकल डिजाइन

- ठोस पिस्टन + माइक्रो सम्पर्क निर्माण, भाइब्रेटरहरूबाट निरन्तर कम्पन अन्तर्गत स्थिर कार्यसम्पादन, ह्यामर र स्ट्याम्पिङ उपकरणहरू, कुनै संकेत बहाव वा गलत ट्रिगर।

2. पावर बिना साइटमा सरल क्यालिब्रेसन

-- शीर्ष रोटरी समायोजन नब + देखिने स्नातक विन्डो; दबाब थ्रेसहोल्ड नियन्त्रण क्याबिनेट सक्रिय बिना अफलाइन सेट गर्न सकिन्छ।

3. चौडा AC/DC लोड अनुकूलता

-- उच्च 1A सम्पर्क भार क्षमताले मध्यवर्ती रिले बिना, वा डिजिटल PLC इनपुट बिन्दुहरूमा सीधा जडान बिना सीधा ड्राइभिङ सानो सोलेनोइड भल्भहरूलाई अनुमति दिन्छ।

4. अल्ट्रा-लो हिस्टेरेसिस

--अधिकतम मृत ब्यान्ड ≤0.05MPa, लगातार ट्रिगर र डाउनस्ट्रीम उपकरणहरूको बारम्बार द्रुत अन-अफ साइकल चलाउनबाट बच्नको लागि रिसेट दबाव।

मिल्दो ठेठ औद्योगिक अनुप्रयोग परिदृश्यहरू

1. मुख्य वायु स्रोत कम दबाव संरक्षण

-- एयर फिल्टर नियामक स्नेहक एकाइहरूको डाउनस्ट्रीम स्थापित; K/GT भाइब्रेटरहरू, BVP/SK नकिङ ह्यामरहरू र वायवीय एक्चुएटरहरूलाई अपर्याप्त थ्रस्ट क्षतिबाट जोगाउन आपूर्तिको चाप ०.४MPa भन्दा कम भएमा अलार्म सङ्केत ट्रिगर गर्छ।

2. सिलिन्डर स्ट्रोक स्थिति पुष्टिकरण

-- सिलिन्डर पूर्ण रूपमा विस्तार भएपछि, अर्को उत्पादन प्रक्रिया चरणमा इन्टरलक गर्न स्विच सिग्नल पठाउनको लागि चेम्बरको दबाब प्रिसेट मानमा बढ्छ।

3. भाइब्रेटर सर्किट सुरक्षा इन्टरलक

-- मनिटर सञ्चालन वायु दबाव; XQ द्रुत निकास भल्भको पावर काट्छ जब दबाब थ्रेसहोल्ड भन्दा तल झर्छ भाइब्रेटर बर्नआउटलाई कम-दबाव सञ्चालनबाट रोक्नको लागि।

प्रदर्शन तुलना: IS3000 VS IS10 Reed VS ISE30A डिजिटल स्विच

तुलना वस्तु	IS3000 मेकानिकल माइक्रो स्विच	IS10 गैर-सम्पर्क रीड स्विच	ISE30A इलेक्ट्रोनिक डिजिटल स्विच
ट्रिगर संयन्त्र	पिस्टन मेकानिकल माइक्रो सम्पर्क actuation	चुम्बकीय रीड ट्यूब गैर-सम्पर्क सेन्सिङ	उच्च परिशुद्धता इलेक्ट्रोनिक दबाव सेन्सर
विद्युत लोड क्षमता	बलियो (1A @100V AC/DC, प्रत्यक्ष भल्भ ड्राइभ)	मध्यम (0.5A @100V)	कमजोर (केवल कम-स्तर PLC सिग्नल आउटपुट)
दबाव सेटिङ विधि	शीर्ष रोटरी नब + स्केल विन्डो (कुनै शक्ति आवश्यक छैन)	साइड समायोजन स्क्रू + सानो स्केल विन्डो	बहु-कुञ्जी डिजिटल मेनु प्यारामिटर सेटअप
मापन शुद्धता	±0.05 MPa	±0.05 MPa	±0.2% FS अल्ट्रा-उच्च परिशुद्धता
इष्टतम कार्य सर्तहरू	भारी कम्पन, actuators को प्रत्यक्ष ड्राइव	सामान्य कम कम्पन जन असेंबली लाइनहरू	सटीक दबाव निगरानी, बन्द-लूप PLC नियन्त्रण

एक वाक्य सारांश

SOLH IS3000 शृङ्खलाको पिस्टन मेकानिकल न्यूमेटिक प्रेसर स्विचमा कम हिस्टेरेसिस, भारी कम्पन प्रतिरोध र उच्च सम्पर्क लोड क्षमता, थ्रेडेड/गस्केट माउन्ट र माइक्रो-लोड PLC भेरियन्टहरू उपलब्ध छन्, एयर सर्किट दबाब सुरक्षा र भाइब्रेटरहरूमा स्वचालित प्रक्रिया ट्रिगर संकेतहरू, सिलिन्डर र सामान्य उपकरण क्ल्याम्पिङको लागि व्यापक रूपमा प्रयोग गरिन्छ।
