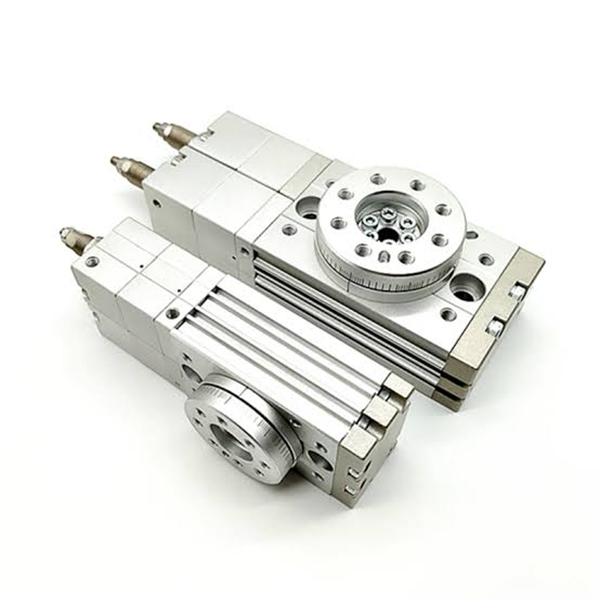

MSZ श्रृंखला तीन-स्थिति रोटरी सिलिन्डर | र्याक र पिनियन वायवीय एक्चुएटर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

1. उत्पादन अवलोकन र कोर स्थिति

  SOLH MSZ श्रृंखला एक पेशेवर र्याक-एन्ड-पिनियन रोटरी टेबल सिलिन्डर हो जुन विशेष रूपमा डिजाइन गरिएको हो।तीन-स्थिति स्थिति। यसले अद्वितीय बायाँ/मध्य/दायाँ (०° / मिड-स्टप / 180°) ट्रिपल स्टप प्रकार्यको सुविधा दिन्छ, स्थिति दुखाइको समस्या समाधान गर्दै जुन मानक दुई-पोजिशन रोटरी सिलिन्डरहरूले मध्य-स्ट्रोक रोक्न सक्दैन। डुअल-भल्भ सर्किट कन्फिगरेसन बिना एकल 5/3-मार्ग मध्यम-दबाव सोलेनोइड भल्भद्वारा नियन्त्रित, यसले वायवीय प्रणाली लेआउटलाई धेरै सरल बनाउँछ। मध्य स्थितिले ±10° ठीक समायोजनलाई समर्थन गर्दछ, जबकि दुवै छेउले 0 ~ 95° कोण ट्युनिङ महसुस गर्दछ, यसलाई workpiece डाइभर्सन, क्रमबद्ध, बहु-स्टेशन अनुक्रमणिका र अनिवार्य मध्यवर्ती स्थिति आवश्यक पर्ने परिदृश्यहरूको लागि इष्टतम वायवीय समाधान बनाउँछ।

  1.1 श्रृंखला द्रुत चयन कोर

कोर उत्पादन स्थिति: 0° (बायाँ) → मध्य (केन्द्र) → 180° (दायाँ) समायोज्य मध्यवर्ती स्थितिको साथ बहु-कोण लचिलो स्थितिको मागहरू पूरा गर्नको लागि सही तीन-स्टप रोटेशन महसुस गर्दछ।

२. कोर प्राविधिक प्यारामिटरहरू (SOLH मानक)

  २.१ आधारभूत विनिर्देशहरू

     • बोर साइज: १० / २० / ३० / ५०

     • सञ्चालन मोड: डबल-अभिनय, डुअल-र्याक र पिनियन, तीन-पोजिसन मध्य-स्टप

     • कामको दबाब: 0.2~1.0MPa (रबर बफर प्रकार); 0.2~0.6MPa (हाइड्रोलिक बफर प्रकार)

     • प्रमाण दबाव: 1.05MPa

     • काम गर्ने तापमान: 0 ℃ ~ 60 ℃ ( चिसो वातावरण छैन)

     • स्विङ कोण: ०~९५° एकल छेउको लागि, कुल समायोज्य कोण ०~१९०°

     • मिड-स्टप समायोजन: केन्द्रीय स्थितिमा आधारित ±10° फाइन ट्युनिङ

     • स्थिति सटीकता: ±0.02mm (MSZA उच्च परिशुद्धता प्रकार); ±0.05mm (MSZB आधारभूत प्रकार)

     • स्नेहन मोड: तेल रहित स्व-लुब्रिकेशन सञ्चालन

     • पोर्ट थ्रेड: M5×0.8 (10/20 बोर); M8×1.25 (30/50 बोर)

  2.2 आउटपुट टर्क र स्वीकार्य लोड (0.5MPa)

  2.3 बफर ऊर्जा अवशोषण क्षमता

3. संरचनात्मक सुविधाहरू र तीन-स्थिति कार्य सिद्धान्त

  3.1 कोर संरचनात्मक लाभहरू

     • डुअल-र्याक र डुअल-पिस्टन मिड-स्टप संरचना: डबल र्याक ड्राइभिङ गियर र स्वतन्त्र मध्य स्टप पिस्टन डिजाइन, ब्याकल्याश हटाउने र तीन-पोजिसन स्विचिङको समयमा स्थिर र लगातार टर्क आउटपुट गर्दै।

     • एकीकृत रोटरी टेबल डिजाइन: सिधा वर्कपीस माउन्ट गर्नको लागि पोजिसनिङ पिन होलहरूसँग सुसज्जित, उच्च कठोरता र अतिरिक्त फिक्स्चर बिना सरल र छिटो स्थापनाको विशेषता।

     • सेन्ट्रल होलो थ्रु-होल: बिल्ट-इन सेन्ट्रल थ्रु होल (Ø6~Ø12), एयर पाइपहरू र बिजुलीका तारहरूलाई सफासँग पार गर्न अनुमति दिँदै, एकीकृत तारहरू र पाइपिङहरू महसुस गर्दै।

     • स्वतन्त्र कोण समायोजन: व्यावसायिक समायोजन बोल्टहरूसँग सुसज्जित, बायाँ/दायाँ सीमा कोणहरू र मध्य स्टप स्थितिको स्वतन्त्र फाइन ट्युनिङलाई समर्थन गर्दै, लचिलो कोण क्यालिब्रेसन महसुस गर्दै।

     • मानक चुम्बकीय स्विच स्लटहरू: दुबै छेउमा मानक आरक्षित ग्रुभहरू, D-M9B र D-A93 चुम्बकीय स्विचहरूसँग मिल्दो, स्वचालित सिग्नल लिङ्केजको लागि बायाँ/मध्य/दायाँ तीन स्थानहरूको वास्तविक-समय पत्ता लगाउने।

  3.2 तीन-स्थिति नियन्त्रण सिद्धान्त (मूल लाभ)

   MSZ श्रृंखला मात्र आवश्यक छएक 5/3-मार्ग मध्यम-दबाव solenoid भल्भ थ्री-पोजिशन स्विचिङ महसुस गर्न, कुनै डुअल-भल्भ वा जटिल एयर सर्किट स्विचिङ आवश्यक पर्दैन, जसले प्रणालीको संरचनालाई सरल बनाउँछ र समग्र उपकरणको लागत घटाउँछ।

     १. बायाँ स्थिति (०°): सोलेनोइड भल्भ बायाँ स्टेसन एयर इनटेक, एकल-साइड हावा आपूर्ति र रिभर्स-साइड निकास, ०° बायाँ सीमा स्थितिमा सही रूपमा लक गर्न रोटरी टेबल ड्राइभ गर्दै।

     २. दायाँ स्थिति (१८०°): सोलेनोइड भल्भ राइट स्टेशन एयर इनटेक, रिभर्स एयर सर्किट एक्शन, रोटरी टेबल घुमाउन र 180° दायाँ सीमा स्थितिमा लक गर्न ड्राइभ गर्दै।

     ३. मध्य स्टप स्थिति (M): सोलेनोइड भल्भ मध्य स्टेशन, सिलिन्डरको दुबै छेउमा एकैसाथ दबाब दिइन्छ। रोटरी पिस्टनले बल सन्तुलन कायम राख्छ, र स्वतन्त्र मध्य-स्टप पिस्टनले स्थिर मध्यवर्ती स्थिति महसुस गर्दै पूर्वनिर्धारित मध्य स्थितिमा तालिकालाई धक्का र लक गर्दछ।

4. पूर्ण मोडेल नामकरण नियमहरू

  सामान्य मोडेल कोड: MSZB20-R-M9BL

5. चयन नियम र विशिष्ट अनुप्रयोगहरू

  5.1 चयन प्राथमिकता नियमहरू

     १. पहिलो स्थान माग: तीन-स्थिति (बायाँ/मध्य/दायाँ) रोक्न आवश्यक काम गर्ने अवस्थाहरूको लागि MSZ श्रृंखला छनौट गर्नुहोस्; MSQ/HRQ दुई-स्थिति रोटरी सिलिन्डरहरू लागू हुँदैनन्।

     २. सटीक मिलान: उच्च दोहोरिने स्थिति परिदृश्यहरूको लागि MSZA उच्च परिशुद्धता प्रकार चयन गर्नुहोस्; सामान्य विश्वव्यापी परिदृश्यहरूको लागि लागत-प्रभावी MSZB आधारभूत प्रकार छनौट गर्नुहोस्।

     ३. गति र लोड मिलान: उच्च-गति, भारी-भार र उच्च-प्रभाव सञ्चालनको लागि -R हाइड्रोलिक बफर प्रकार अपनाउनुहोस्; मानक रबर बफर कम-गति प्रकाश-लोड सञ्चालनको लागि पर्याप्त छ।

     ४। प्रमाणीकरण लोड गर्नुहोस्: जामिङ र स्थिति विचलनबाट बच्नको लागि वास्तविक रेडियल लोड, अक्षीय भार र झुकाउने क्षण स्वीकार्य मानहरू भन्दा कम छन् भनी सुनिश्चित गर्नुहोस्।

  5.2 विशिष्ट अनुप्रयोग परिदृश्यहरू

     • Workpiece डाइभर्सन र क्रमबद्ध: 0°/90°/180° बहु-कोण स्विचिङको साथ मध्य स्थिति र बायाँ/दायाँ सामग्री वितरण महसुस गर्नुहोस्।

     • बहु-स्टेशन अनुक्रमणिका: स्वचालित असेंबली, पत्ता लगाउने र प्रक्रिया स्थानान्तरण स्टेशनहरूको लागि तीन-स्थिति स्विचिङ।

     • Workpiece फ्लिप र स्टीयरिंग: 0° → मध्य → 180° प्रगतिशील रोटेशन मार्फत स्थिर फ्लिपिङ र स्टीयरिङ कार्यहरू पूरा गर्नुहोस्।

     • इलेक्ट्रोनिक र प्याकेजिङ स्वचालन: बोतल क्याप कस्ने, चिप स्थिति, बहु-कोण उत्पादन पत्ता लगाउने र सटीक प्याकेजिङ्ग उपकरणहरूमा लागू।

6. MSZ बनाम MSQ कोर भिन्नता तुलना

एक वाक्य सारांश

     SOLH MSZ श्रृंखला थ्री-पोजिसन र्याक-एन्ड-पिनियन रोटरी सिलिन्डरले एकल-भल्भ साधारण नियन्त्रण, समायोज्य मध्य कोण र उच्च दोहोरिने शुद्धताको साथ विशेष बायाँ/मध्य/दायाँ ट्रिपल स्टप स्थिति प्राप्त गर्दछ, स्वचालित क्रमबद्ध, अनुक्रमणिका र बहु-कोण स्थिति उपकरणहरूको लागि व्यावसायिक अनुकूलित समाधान भएको कारण।
