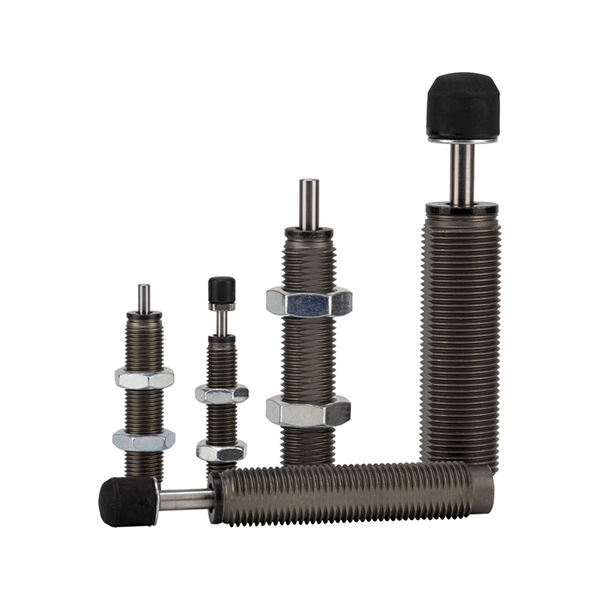

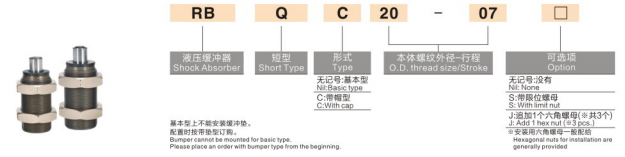

RB RBQ श्रृंखला गैर-समायोज्य हाइड्रोलिक शक अवशोषक

SOLH RB श्रृंखला गैर-समायोज्य हाइड्रोलिक शक अवशोषक | SMC मानक प्रतिस्थापन डम्पर

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | SMC RB समतुल्य फिक्स्ड ओरिफिस हाइड्रोलिक शक अवशोषक

1. उत्पादन अवलोकन

  SOLH RB श्रृंखला होगैर-समायोज्य हाइड्रोलिक झटका अवशोषकहरू निम्न SMC मानक। यसले आन्तरिक पोरस थ्रोटलिंग संरचना मार्फत प्रभाव गतिज ऊर्जालाई ताप ऊर्जामा रूपान्तरण गर्दछ। कुनै समायोजन आवश्यक छैन, प्रत्यक्ष स्थापनाको लागि तयार छ। स्ट्रोकको अन्त्य-बफरिङ, आवाज घटाउने र एयर सिलिन्डरहरूको टक्कर विरोधी, रैखिक स्लाइडहरू र रोटरी मेकानिजमहरूको लागि व्यापक रूपमा प्रयोग गरिन्छ।

2. मुख्य सुविधाहरू

     • कुनै समायोजन आवश्यक छैन: बिल्ट-इन बहु-चरण थ्रॉटलिङ, एक पटक स्थापना पछि कम-स्पीड लाइट लोड देखि उच्च-गति भारी लोड सम्म स्थिर प्रदर्शन।

     • कम्प्याक्ट डिजाइन: थ्रेडेड माउन्ट भएको छोटो शरीर। रोटरी एक्चुएटरहरूबाट स्विङ ऊर्जा अवशोषित गर्न सक्षम, ±5° सम्म माउन्टिङ मिसाइलाइनमेन्टलाई अनुमति दिनुहोस्।

     • कठोर आवास: अतिरिक्त कडा सीमा बिना मेकानिकल स्टपको रूपमा सेवा गर्न सक्छ। बिल्ट-इन रिटर्न वसन्त।

     • लामो सेवा जीवन: धुलो सुरक्षाको लागि तेल सीलको साथ पूर्ण रूपमा संलग्न निर्माण। प्रभाव गति दायरा: 0.05 ~ 5 m/s।

3. SOLH उप-श्रृंखला वर्गीकरण

4. लोकप्रिय RB / RBC मोडेल सन्दर्भ तालिका

मोडेल	थ्रेड	स्ट्रोक (मिमी)	अवशोषण ऊर्जा (J)	सिफारिस गरिएको आवेदन
RB0604	M6×0.75	4	0.5～0.98	माइक्रो सिलिन्डर, लघु स्लाइड तालिका
RB0805	M8×1.0	5	1.96	Φ६～Φ12 एयर सिलिन्डर
RB1006	M10×1.0	6	3.92	Φ१६～Φ20 एयर सिलिन्डर
RB1412	M14×1.5	12	19.6	३२～Φ40 एयर सिलिन्डर
RB2015	M20×1.5	15	58.8	Φ50～Φ६3 एयर सिलिन्डर
RB2725	M27×1.5	25	147	Φ80～Φ125 एयर सिलिन्डर

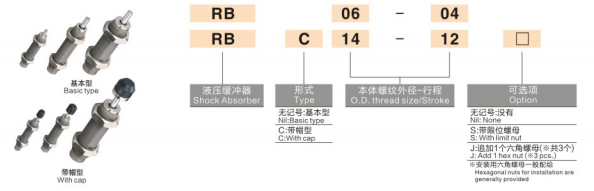

5. मोडेल कोडिङ नियम

  उदाहरण: RB1412
    • आरबी = मानक श्रृंखला हाइड्रोलिक झटका अवशोषक
    • १४ = थ्रेड साइज M14×1.5
    • १२ = बफर स्ट्रोक 12 मिमी

6. चयन दिशानिर्देशहरू

     • अवशोषण ऊर्जा गणना: E = ½mv² + थ्रस्ट × स्ट्रोक। एक मोडेल चयन गर्नुहोस् जसको मूल्याङ्कन गरिएको ऊर्जा ≥ गणना गरिएको मान।

     • स्ट्रोक ठीकसँग मिलाउनुहोस्: बफर स्ट्रोक तल्लो तहको प्रभावबाट बच्नको लागि चल्ने संयन्त्रको कुल यात्रा भन्दा छोटो हुनुपर्छ।

     • प्रभाव गति: मानक कार्य दायरा ०.०५～५ मि/सेकेन्ड अति-उच्च गति अनुप्रयोगहरूको लागि प्रबलित संस्करणको लागि हामीलाई सम्पर्क गर्नुहोस्।

     • वातावरण चयन: तरल पदार्थ / भिजेको वातावरण काट्नको लागि RBL छनौट गर्नुहोस्; भारी धुलो अवस्थाको लागि टोपी संग RBC छान्नुहोस्।

     • मिसाइलमेन्ट सीमा: अधिकतम स्वीकार्य सनकी कोण ≤5°। यदि गलत अलाइनमेन्टले यो मान नाघ्यो भने फ्लोटिंग संयुक्त स्थापना गर्नुहोस्।

7. स्थापना र सावधानीहरू

     • थ्रेडहरूमा एनारोबिक थ्रेड लकरको सानो मात्रा लागू गर्नुहोस्। PTFE टेप प्रयोग नगर्नुहोस्, जसले थ्रोटलिंग छिद्रलाई रोक्न सक्छ।

     • एन्टी-लूजिङका लागि दुई हेक्स लक नट र एक स्टप नटको साथ आपूर्ति गरियो।

     • तेर्सो रूपमा माउन्ट गर्न मिल्ने, ठाडो वा कुनै कोणमा; पिस्टन रड प्रभाव दिशा सामना गर्नुपर्छ।

     • सञ्चालन तापमान: −10 ℃ ~ +80 ℃। कम तापक्रममा आइसिङबाट बच्नुहोस्।

8. SOLH प्रतिस्थापन लाभ

   SOLH RB श्रृंखलाले SMC मोडेल कोड, आयाम र कार्यसम्पादन मापदण्डहरू, आयातित ड्याम्परहरूको लागि प्रत्यक्ष ड्रप-इन प्रतिस्थापन, प्रतिस्पर्धी मूल्य र छोटो नेतृत्व समयको साथ पूर्ण रूपमा प्रतिलिपि गर्दछ, ठूलो उपकरण लागत घटाउनको लागि आदर्श।
     •RB0805 → AC0805 बदल्नुहोस्
     •RB1412 → AC1412 बदल्नुहोस्
