KQ2Z श्रृंखला शाखा विश्वव्यापी पुरुष कुहिनो

SOLH KQ2Z मल्टि-पोर्ट मेनिफोल्ड पुश-इन फिटिंग, SMC KQ2Z बराबर वायवीय स्प्लिटर। चार उप-प्रकार: 1-in-2, stackable KQ2ZF, 1-in-4 KQ2ZD र 1-in-6 KQ2ZT। निकेल-प्लेटेड ब्रास थ्रेडको साथ PBT बडी, भ्याकुम र सकारात्मक दबाव सर्किटहरूको लागि PU/PA ट्यूबहरूसँग उपयुक्त। Richge टेक्नोलोजीले स्वचालन हावा वितरणको लागि स्थिर स्टक र भरपर्दो उत्पादन प्रदान गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

KQ2Z श्रृंखला मल्टि-पोर्ट मनिफोल्ड पुश-इन फिटिंग | SMC KQ2Z बराबर वायवीय स्प्लिटरहरू

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | KQ2Z मल्टि-आउटलेट वायमेटिक मेनिफोल्ड वन-टच फिटिंग

1. उत्पादन अवलोकन

KQ2Z श्रृंखला SOLH KQ2 वायवीय एक-टच फिटिंग परिवारसँग सम्बन्धित छ। यो पुरुष थ्रेड बहु-शाखा मेनिफोल्ड फिटिंग हो, एकल एयर इनलेट र धेरै एक साथ ट्यूब आउटलेटहरू विशेषता। वायवीय प्रणालीहरूमा केन्द्रीकृत हावा वितरणको लागि प्रयोग गरिने उपकरण-रहित ट्युबिङ इन्सर्सन र हटाउनका लागि पुश-टू-कनेक्ट डिजाइन। चार उप-मोडलहरू उपलब्ध छन्:

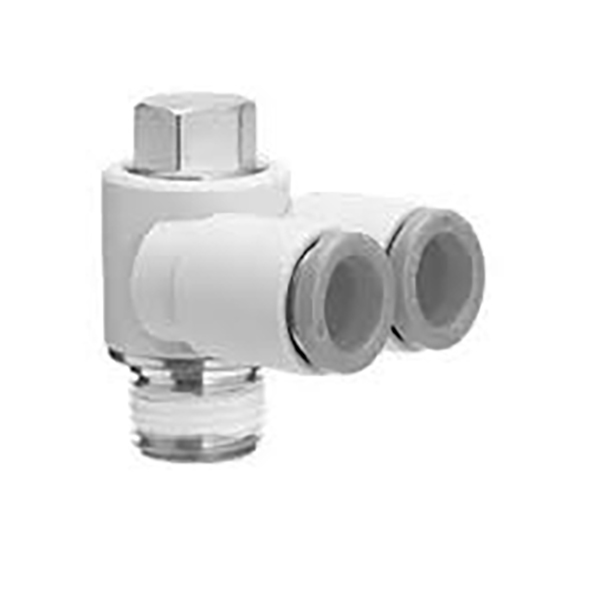

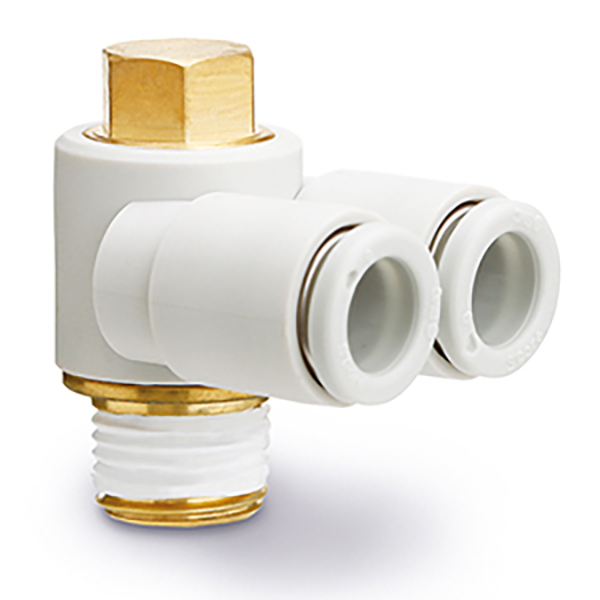

KQ2Z: १-इन २-आउट डुअल पोर्ट, बाह्य हेक्स माउन्टिङ

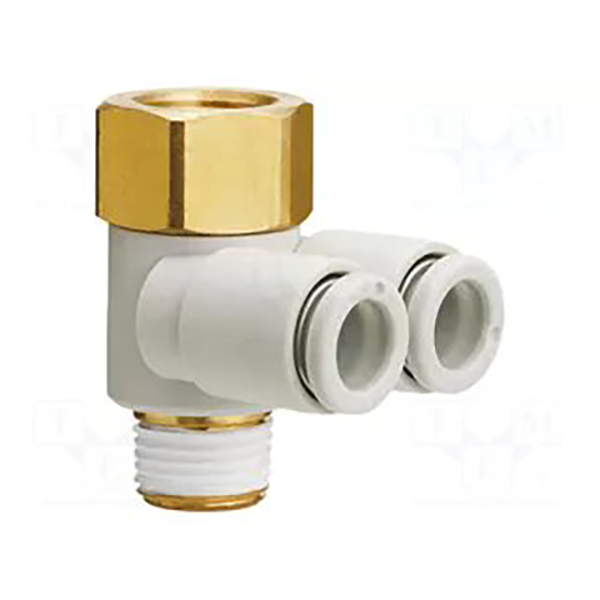

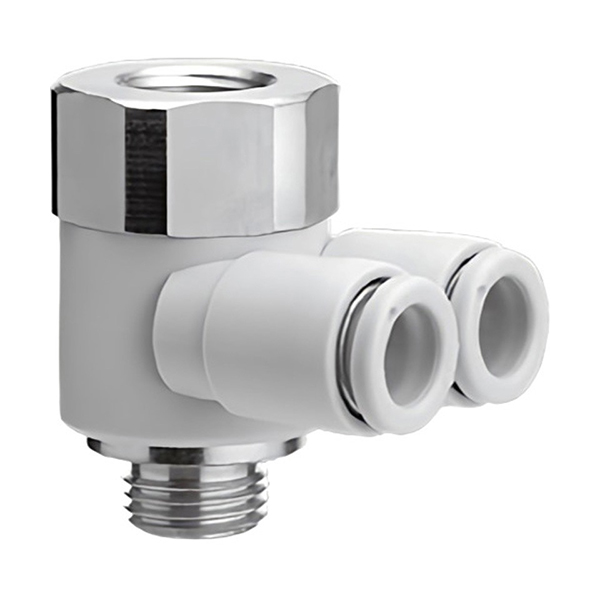

KQ2ZF: १-इन २-आउट स्ट्याकयोग्य मेनिफोल्ड, अतिरिक्त मेनिफोल्डहरू क्यास्केड गर्नको लागि माथिल्लो आरसी महिला थ्रेड

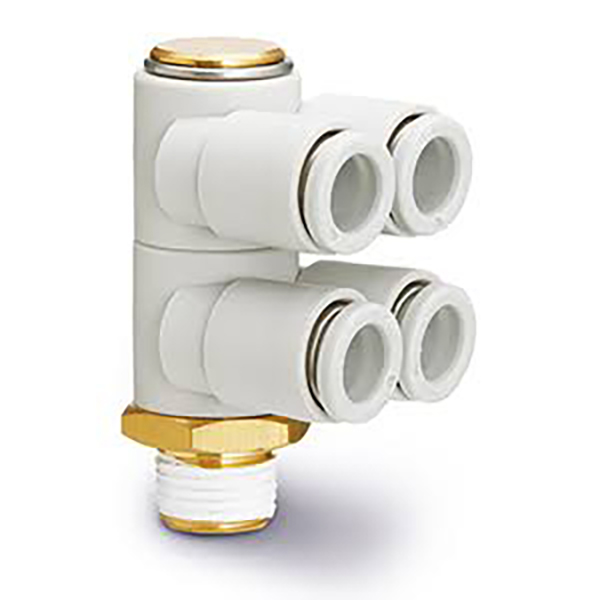

KQ2ZD: 1-इन 4-बाहिर चार-तर्फी शाखा मेनिफोल्ड

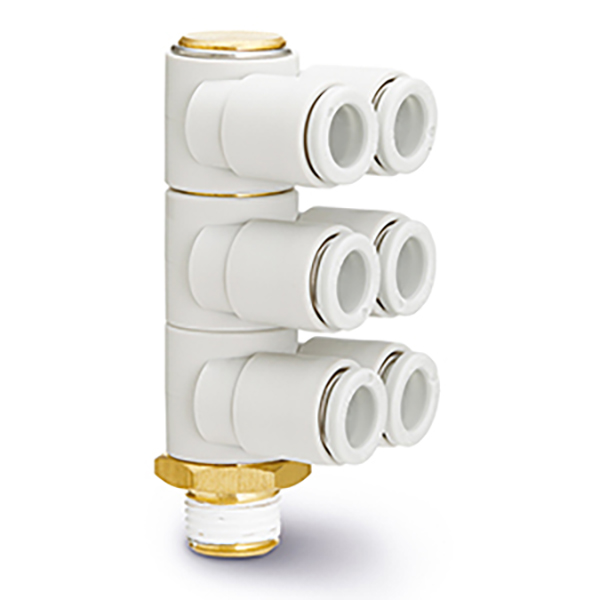

KQ2ZT: 1-इन 6-आउट छ-तर्फी शाखा मेनिफोल्ड

कोर फाइदाहरू: स्थापना ठाउँ बचत गर्न कम्प्याक्ट मेनिफोल्ड डिजाइन। PBT शरीर निकल प्लेटेड पीतल धागो संग। PU / PA वायमेटिक ट्युबिंगसँग मिल्दो, दुबै सकारात्मक दबाव र भ्याकुम सर्किटहरूको लागि काम गर्दछ। मूल SMC KQ2Z फिटिंगको लागि प्रत्यक्ष ड्रप-इन प्रतिस्थापन।

2. मोडेल कोड स्पष्टीकरण

ढाँचा: KQ2Z □□ - □□S

KQ2Z: बहु-पोर्ट शाखा मेनिफोल्ड फिटिंगको लागि श्रृंखला कोड
□□: ट्यूब बाहिरी व्यास ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

प्रत्यय:

01S02S/03S/04S: इम्पेरियल आर पुरुष टेपर थ्रेड (1/8", 1/4", 3/8", 1/2")
M5: मेट्रिक पुरुष थ्रेड M5×0.8

KQ2ZF: स्ट्याकयोग्य संस्करण, तल्लो R पुरुष थ्रेड + माथिल्लो Rc महिला थ्रेड। बहु KQ2ZF आउटलेट मात्रा विस्तार गर्न अन्त देखि अन्त जडान गर्न सकिन्छ।

3. पूर्ण मोडेल सूची

3.1 KQ2Z (1-इन 2-आउट, बाह्य हेक्स माउन्ट)

मोडेल	पुरुष थ्रेड आर	ट्यूब ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0.8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (1-in 2-out Stackable Type, R + Rc थ्रेड)

मोडेल	आर/आरसी थ्रेड	ट्यूब ΦD
KQ2ZF04-M5	M5×0.8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

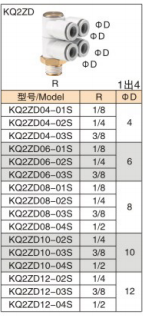

3.3 KQ2ZD (1-इन 4-आउट)

मोडेल	पुरुष थ्रेड आर	ट्यूब ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

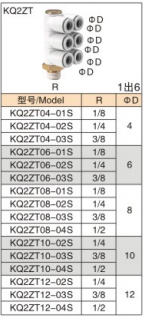

3.4 KQ2ZT (1-इन 6-आउट)

मोडेल	पुरुष थ्रेड आर	ट्यूब ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. सामग्री र प्राविधिक विशिष्टताहरू

वस्तु	प्यारामिटर
शारीरिक सामग्री	PBT ईन्जिनियरिङ् प्लास्टिक, उच्च शक्ति र प्रभाव प्रतिरोध
थ्रेड कम्पोनेन्ट	निकेल-प्लेटेड ब्रास, एन्टि-रस्ट र जंग प्रतिरोधी
सील रिंग	NBR nitrile रबर
मिल्दो ट्युबिङ	पु ट्यूब, पीए नायलॉन वायवीय ट्यूब
कामको दबाब	0 ~ 1.0MPa, वैक्यूम नकारात्मक दबाव लागि लागू
सञ्चालन तापमान	-20 ℃ ~ +60 ℃
जडान विधि	पुश-इन फिटिंग; ट्युबिङ घुसाउन/हटाउन प्रेस विज्ञप्तिको घण्टी

5. आवेदन परिदृश्यहरू

• स्वचालन मेसिनरी, रोबोट सक्शन कप एरे: एकल वायु स्रोत बहु-पथ वितरण, परम्परागत मेनिफोल्ड ब्लकहरू प्रतिस्थापन गर्नुहोस् र स्थापना पदचिह्न बचत गर्नुहोस्

• बहु सिलिन्डरहरूको लागि सिंक्रोनाइज्ड हावा आपूर्ति, कम्प्याक्ट भल्भ टापुहरू वरिपरि केन्द्रीकृत पाइपिंग

• KQ2ZF लाई मागमा आउटलेट मात्रा विस्तार गर्न श्रृंखलामा स्ट्याक गर्न सकिन्छ, लचिलो मेनिफोल्ड असेंबली

• आयात प्रतिस्थापन, SMC KQ2Z श्रृंखला मेनिफोल्ड फिटिंगहरूको लागि ड्रप-इन प्रतिस्थापन

6. स्थापना नोटहरू

• ट्यूबको अन्त्य ठाडो रूपमा समतल काट्नुहोस्, भरपर्दो सिलिङको लागि फिटिङ तल्लो भागमा पूर्ण रूपमा ट्युबिङ घुसाउनुहोस्।

• पुरुष थ्रेडहरूमा थोरै मात्रामा PTFE टेप बेर्नुहोस्, प्लास्टिक बडी क्र्याक हुनबाट बच्नको लागि मध्यम कडा टर्क लागू गर्नुहोस्।

• ट्यूब हटाउने: सेतो रिलीज रिंग थिच्नुहोस् र एक साथ ट्यूब बाहिर तान्नुहोस्।

• क्यास्केड KQ2ZF अनुप्रयोगको लागि, थ्रेड सीलको ग्यारेन्टी गर्नुहोस्। बहु-चरण स्ट्याकिंग पछि मूल्याङ्कन गरिएको दबाब भन्दा बढि नगर्नुहोस्।
