ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | मानक सिलिन्डर पिस्टन रड अन्त्य एकल कान क्लीभिस फिटिंग
 |

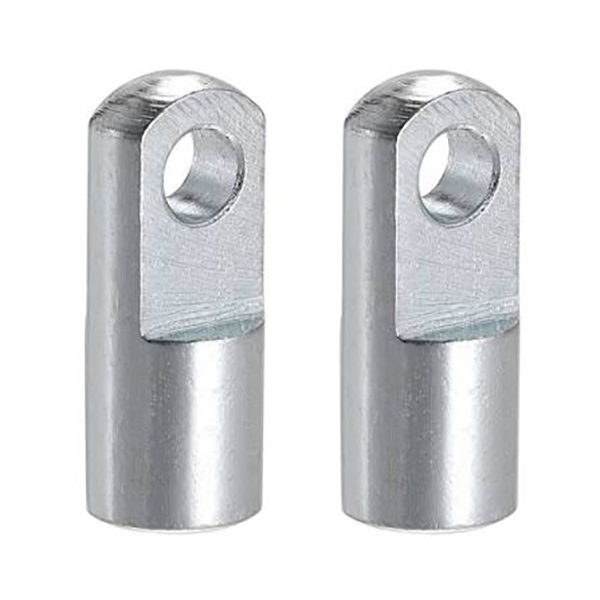

I-type Joint, जसलाई सिलिन्डर पिस्टन रड एकल कान / U-clevis कनेक्टर पनि भनिन्छ, सिलिन्डर पिस्टन रड र भारहरू बीचको जडानको लागि प्रयोग गरिन्छ। यसले एउटा विमान भित्र ±5° स्विङलाई अनुमति दिन्छ। साधारण स्थापना र उत्कृष्ट तनाव र कम्प्रेसन प्रतिरोधको विशेषता, यो मानक वायमेटिक सिलिन्डरहरूको लागि सबैभन्दा सामान्य अन्त फिटिंग हो।

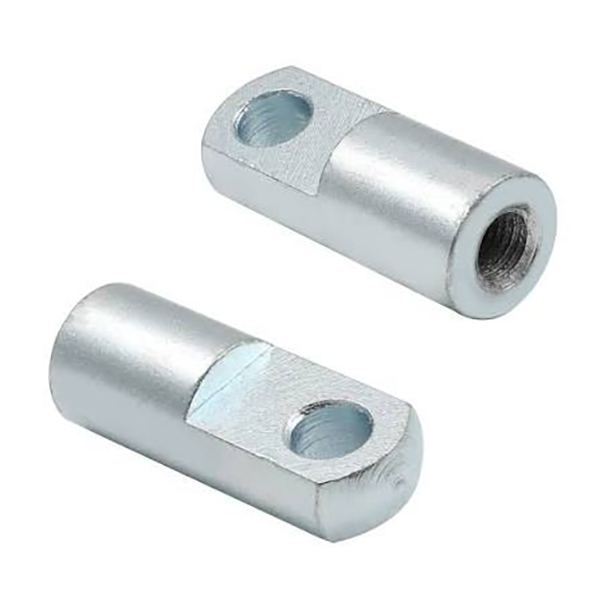

• प्रोफाइल: एकल कानको प्वाल भएको बेलनाकार शरीर (U-आकारको खोल्ने); पिस्टन रडमा पेंच गर्न पुच्छरमा महिला धागो।
• कार्य: Y-प्रकारको क्लीभिस र रड एन्ड बेयरिङको कम लागतको स्पष्ट विकल्प; सानो कोण स्विङ स्थापना समयमा पङ्क्तिबद्ध त्रुटिहरू क्षतिपूर्ति।
• सामग्री: कार्बन स्टील (कालो / निकल प्लेटेड), कास्ट आइरन, स्टेनलेस स्टील। पिन प्वाल मिल्दो पिन र कोटर पिन आवश्यक छ।
• तुलना लाभ: फ्लोटिंग संयुक्त भन्दा सस्तो; उच्च कठोरता र रड अन्त असर भन्दा ठूलो लोड क्षमता।

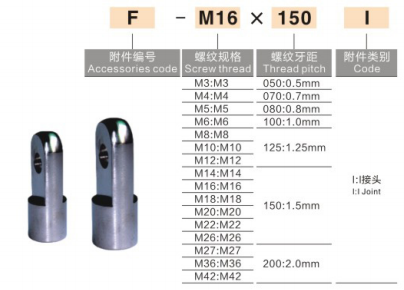

1) AirTAC मानक: F-M10×1.25I: F = सहायक, M10×1.25 = थ्रेड स्पेसिफिकेशन, I = I-type clevis
2) SMC मानक (MBB / CA2 / CS1 श्रृंखला)
• I-32: I-type clevis 32mm बोर सिलिन्डरको लागि
• CA2-40-I: CA2 श्रृंखला, 40mm बोर, I-प्रकार संयुक्त
3) सामान्य घरेलु अंकन: I-M16×1.5: थ्रेड M16×1.5, 50/63mm बोर सिलिन्डरका लागि उपयुक्त
|
मोडेल (थ्रेड) |
मिल्दो बोर (मिमी) |
पिन होल φ (मिमी) |
|
I-M10×1.25 |
32 |
10 |
|
I-M12×1.25 |
40 |
12 |
|
I-M16×1.5 |
५०/६३ |
16 |
|
I-M20 × 1.5 |
८०/१०० |
20 |
|
I-M27×2.0 |
125 |
27 |
|
I-M36×2.0 |
१६०/२०० |
36 |
१. I-type clevis को महिला थ्रेडलाई पिस्टन रडको बाहिरी थ्रेडमा पेंच गर्नुहोस्, एन्टी-लूजिङको लागि कस्नुहोस्। एनारोबिक थ्रेड लकर वैकल्पिक छ।
२. I जोइन्टको एकल कानको प्वालसँग लोड साइड इयर लगलाई पङ्क्तिबद्ध गर्नुहोस्, पिन घुसाउनुहोस्, पिन झर्नबाट रोक्नको लागि दुबै छेउमा कोटर पिनहरू स्थापना गर्नुहोस्।
३. आवेदन: पुश-पुल लोड, रैखिक गाइड, फ्लिपिङ मेकानिज्म। उच्च-गति / उच्च-फ्रिक्वेन्सी स्विङ अनुप्रयोगहरूको लागि सिफारिस गरिएको छैन (रड अन्त असर प्राथमिकता)।
• 32mm बोर: F-M10×1.25I / I-32
• 40mm बोर: F-M12×1.25I / I-40
• ५०/६३mm बोर: F-M16×1.5I / I-५०/६३
• ८०/१००mm बोर: F-M20 × 1.5I / I-८०/१००
|
टाइप गर्नुहोस् |
संरचना |
स्विङ कोण र सुविधाहरू |
आवेदन सुझावहरू |
|
म Clevis टाइप गर्छु |
एकल कान, हिङ्ग्ड |
±5° स्विङ, कम लागत, उच्च कठोरता |
सामान्य पुश-पुल मेकानिज्म |
|
Y प्रकार Clevis |
दोहोरो कान, हिङ्ग्ड |
उच्च लोड क्षमता, थोरै जटिल माउन्टिंग |
भारी भार अभिव्यक्त जडान |
|
रड अन्त असर |
गोलाकार बल संयुक्त |
विश्वव्यापी ±15° स्विङ |
उच्च गति र ठूलो मिसलाइनमेन्ट |
|
फ्लोटिंग संयुक्त |
संयुक्त क्षतिपूर्ति संरचना |
अक्षीय र कोणीय मिसालाइनमेन्ट क्षतिपूर्ति |
माउन्टिंग तनाव हटाउनुहोस्, सिलिन्डर सुरक्षित गर्नुहोस् |
